In questa pagina puoi trovare il manuale di istruzioni in formato PDF del termostato Beok BOT-313 WIFI, disponibile per il download gratuito. Il manuale contiene tutte le informazioni necessarie per l’installazione, la configurazione e l’utilizzo ottimale del dispositivo, oltre a consigli utili per la risoluzione dei problemi più comuni. Scaricando il documento potrai consultare facilmente le istruzioni dettagliate, le specifiche tecniche e le risposte alle domande frequenti, così da sfruttare al meglio tutte le funzionalità del tuo termostato Beok BOT-313 WIFI.
Cosa Troverai nel Manuale Utente Beok BOT-313 WIFI
Il manuale del Beok BOT-313 WIFI presenta il dispositivo come un termostato Wi-Fi, pensato principalmente per comandare una caldaia e, più in generale, attuatori e valvole motorizzate, con la possibilità di gestione locale dal display e di controllo remoto tramite l’app per smartphone. La guida mette in evidenza che l’unità nasce per un utilizzo semplice ma con funzioni “avanzate” accessibili da un menu dedicato, così da coprire sia l’uso quotidiano in manuale sia la programmazione settimanale a fasce orarie, oltre alla configurazione del modulo Wi-Fi e delle modalità di sensore.
La sezione di presentazione e specifiche tecniche definisce il campo di lavoro della regolazione temperatura, la precisione di controllo e i limiti elettrici del contatto di uscita. Il manuale riporta un campo di regolazione standard che può essere limitato tramite parametri interni, una precisione di controllo nell’ordine di un grado e un carico ammesso fino a 3 A, con consumo molto ridotto del termostato stesso e sonda NTC come sensore di temperatura. Viene inoltre indicato che la famiglia è disponibile in due varianti colore (blu o bianco) e che i modelli sono cablati e programmabili, con Wi-Fi integrato.
Il manuale spiega poi l’interfaccia del termostato, chiarendo il significato delle icone sul display e la funzione dei tasti. Sullo schermo compaiono la temperatura ambiente, la temperatura impostata, la modalità attiva (manuale oppure programma), lo stato del riscaldamento tramite icona di lavoro del relè, l’indicazione di blocco tastiera, l’eventuale funzione antigelo e il simbolo Wi-Fi con tre stati distinti, cioè lampeggio rapido quando il termostato è in fase di associazione, lampeggio lento quando non è collegato e simbolo fisso quando la connessione è riuscita. La logica d’uso è descritta come “a parametri lampeggianti”: il valore che lampeggia è quello che si sta modificando con i tasti di incremento e decremento, mentre i tasti modalità e orologio servono a cambiare contesto di impostazione.
Per l’operatività quotidiana, la guida illustra l’accensione e lo spegnimento tramite il tasto Power e l’impostazione della temperatura desiderata tramite i tasti di variazione. L’impostazione dell’orologio richiede la selezione di ore, minuti e giorno della settimana, perché questi valori sono la base della programmazione settimanale. La modalità manuale viene descritta come stato in cui il termostato mantiene una temperatura impostata fissa, mentre la modalità programmata segue una serie di fasce orarie con temperature diverse nel corso della giornata. Il passaggio tra manuale e programmato avviene con il tasto modalità, e il manuale precisa che è possibile effettuare modifiche temporanee in qualunque momento: quando si interviene, il valore impostato lampeggia e resta valido fino al termine della fascia o fino a nuova impostazione, a seconda della logica selezionata.
La programmazione settimanale è spiegata in modo abbastanza strutturato. Il termostato consente di scegliere il ciclo “week loop” che determina come viene gestita la settimana, con tre opzioni: schema 5+2, schema 6+1 oppure schema a 7 giorni. Il manuale chiarisce che sul display la sequenza numerica indica quale schema è attivo, e che, quando si sceglie il programma a 7 giorni, la distinzione “weekend” non viene mostrata separatamente perché tutta la settimana viene trattata in modo uniforme. All’interno del ciclo, si impostano le fasce orarie giornaliere e per ciascuna fascia si definiscono orario e temperatura; il manuale riporta anche un set di orari e temperature predefiniti per le fasce, utile come base di partenza che l’utente può poi adattare.
Una parte importante del documento riguarda le impostazioni avanzate, accessibili a schermo spento tramite una combinazione di tasti. Qui vengono elencati codici e parametri che determinano i limiti di temperatura (massimo e minimo per il sensore interno), la calibrazione dell’offset della temperatura ambiente, la funzione antigelo, la memoria di stato dopo mancanza alimentazione e altri comportamenti del relè. Sono presenti anche parametri legati al sensore pavimento quando utilizzato, come il setpoint del pavimento e la “zona morta” o differenziale di intervento, con un esempio esplicativo: se il differenziale è impostato a 2 e la soglia pavimento è 42 °C, il relè interrompe quando la temperatura sale oltre la soglia più il differenziale e riparte quando scende sotto la soglia meno il differenziale. In questo stesso capitolo il manuale segnala la gestione degli errori sensore: se è stata selezionata una modalità sensore non coerente o se il sensore è guasto, compare “ERR” e il termostato non può garantire il comando corretto della caldaia.
Il manuale include uno schema elettrico e una nota di cablaggio particolarmente rilevante perché distingue i morsetti destinati alla caldaia dai morsetti destinati ad attuatori. Viene indicato che L e N vanno collegati all’alimentazione, mentre i morsetti 5 e 6 sono dedicati al comando caldaia a gas; viene anche specificato che i morsetti 1 e 2 sono per attuatori termici e non vanno collegati alla caldaia. Il documento inserisce un avviso esplicito: un collegamento errato può provocare cortocircuito e rischiare di danneggiare la caldaia, quindi lo schema va verificato con attenzione prima di alimentare il sistema.
Per la parte “smart”, il manuale descrive l’app Beok Home come strumento principale di controllo remoto. Viene indicata l’installazione dell’app su iOS e Android e, soprattutto, la procedura di associazione Wi-Fi del termostato allo smartphone e alla rete domestica. La guida spiega che la configurazione Wi-Fi richiede l’ingresso nel menu avanzato, la selezione del parametro FAC e la modifica del valore da modalità non-Wi-Fi a modalità Wi-Fi, dopodiché il simbolo Wi-Fi sul display passa al lampeggio rapido per indicare che il termostato è pronto a essere agganciato dall’app. Nell’app si inseriscono nome della rete e password, si avvia la connessione e, a operazione riuscita, il manuale indica di usare la funzione di ricerca nell’elenco dispositivi, dove compare il termostato con un nome predefinito che può essere rinominato per distinguerlo quando si hanno più termostati installati. La guida include anche raccomandazioni pratiche quando la connessione non va a buon fine, come l’uso di rete 2,4 GHz e l’attenzione a SSID e password senza spazi o caratteri problematici, oltre alla verifica dei permessi di localizzazione richiesti allo smartphone per la scansione.
Sempre lato app, il manuale mostra che è possibile sincronizzare data e ora del termostato con lo smartphone, abilitare il blocco tastiera, attivare l’antigelo, impostare la temperatura manualmente e modificare le fasce orarie, oltre ad accedere alla sezione di “Advanced Data Setting” per gestire i parametri tecnici (ad esempio limiti minimi e massimi, calibrazione e modalità sensore). Viene anche segnalato che, se nell’app compaiono messaggi di incoerenza dei parametri, la correzione passa proprio da questa schermata avanzata, perché alcuni avvisi derivano da un setpoint impostato oltre i limiti configurati oppure da limiti min/max invertiti.
Il manuale dedica infine una parte alle integrazioni vocali, descrivendo l’uso con Google Home e con Alexa Echo tramite un servizio denominato HVAC-H e un passaggio di autorizzazione con account “Speaker Assistant”. La logica complessiva è che il termostato deve essere prima correttamente collegato all’app Beok Home, poi si configura l’assistente vocale seguendo i passaggi di collegamento account e scoperta dispositivi, così da poter impartire comandi vocali usando il nome assegnato al termostato.
Per l’installazione a parete, il manuale specifica la compatibilità con scatole standard 80×80 mm e con scatole rotonde europee da 60 mm, e descrive il montaggio come sequenza di collegamento elettrico, fissaggio con viti, collegamento del connettore dello schermo LCD alla scheda e aggancio del display al corpo, con indicazione della sezione consigliata dei conduttori. La dotazione è indicata in modo chiaro e comprende termostato, manuale, viti di fissaggio e sacchetto essiccatore; viene riportata anche una garanzia di 24 mesi, con distinzione tra difetti di qualità coperti e interventi non coperti o fuori garanzia a carico dell’utente.

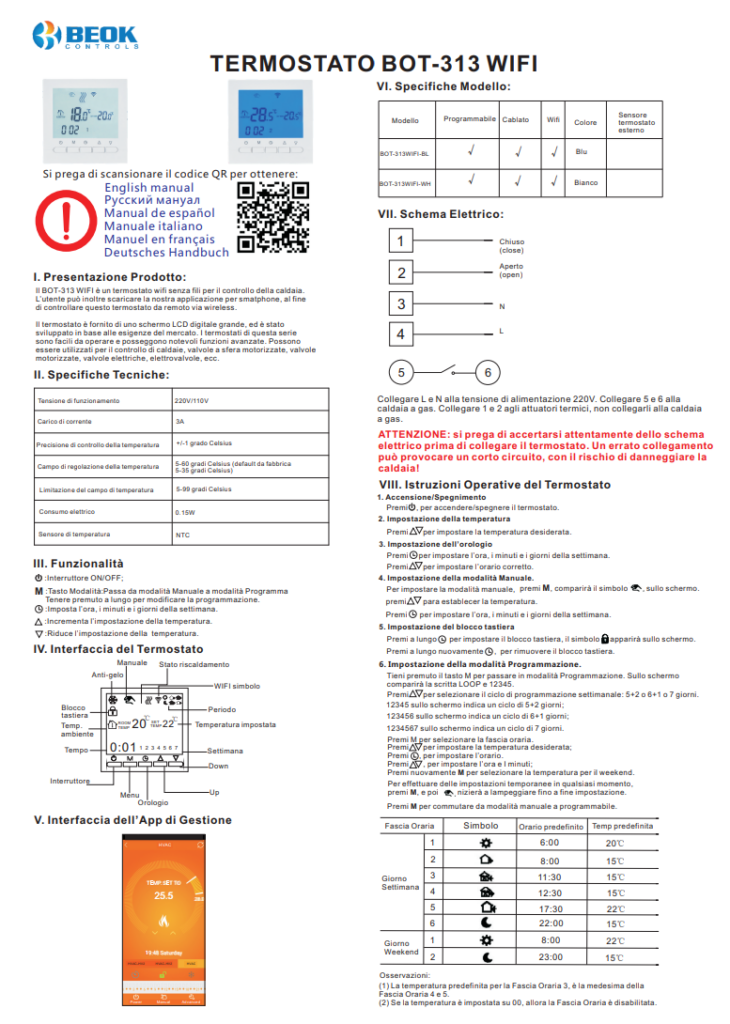

Manuale di Istruzioni Beok BOT-313 WIFI PDF
In questa sezione è possibile trovare il manuale di istruzioni del termostato Beok BOT-313 WIFI in formato PDF, pronto per essere scaricato. Il manuale offre tutte le informazioni necessarie per l’installazione, la configurazione e l’utilizzo corretto del dispositivo, fornendo indicazioni dettagliate sulle diverse funzionalità e impostazioni disponibili. Scaricando il documento, avrai sempre a portata di mano una guida completa e affidabile per sfruttare al meglio il tuo termostato Beok.
