Cosa Troverai nel Manuale Utente Beretta METEO X

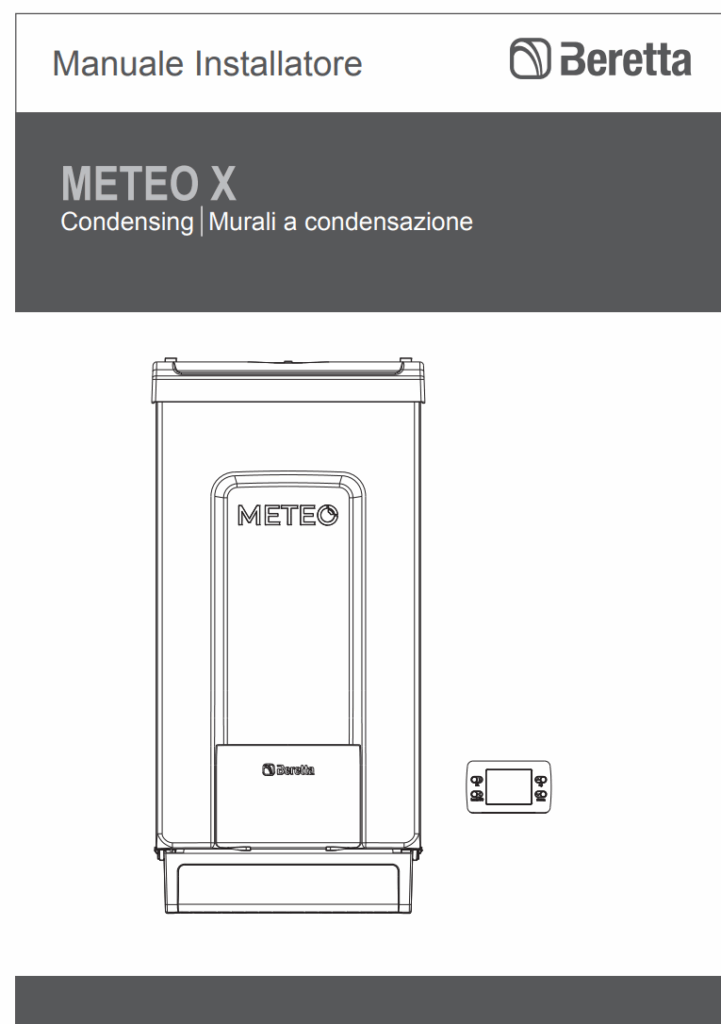

Il manuale della Beretta METEO X è il manuale installatore di una caldaia murale a condensazione combinata per riscaldamento e produzione di acqua calda sanitaria, nelle versioni 25C e 30C. È rivolto soprattutto al tecnico, ma leggendo la struttura capisci bene come è fatta e come viene messa in servizio la macchina.
All’inizio trovi le avvertenze e le sicurezze. Viene chiarito che l’installazione, la manutenzione e qualsiasi intervento interno devono essere eseguiti solo da personale qualificato, nel rispetto del D.M. 37/08 e delle norme UNI 7129–7131. Si insiste sul fatto che il manuale, insieme a quello utente, è parte integrante del prodotto e deve seguire la caldaia in caso di vendita o trasferimento. Viene spiegato che la METEO X è conforme alle principali direttive europee su gas, rendimento, compatibilità elettromagnetica, bassa tensione, progettazione ecocompatibile ed etichettatura energetica, ed è classificata come caldaia a condensazione di alta efficienza. In questa sezione trovi anche il richiamo al corretto smaltimento degli imballi e del prodotto a fine vita tramite raccolta differenziata RAEE, e alcune istruzioni da comunicare all’utente: cosa fare in caso di perdite d’acqua, come controllare periodicamente la pressione di impianto, come comportarsi in caso di inutilizzo prolungato e perché è obbligatoria una manutenzione almeno annuale.
Subito dopo il manuale passa alla descrizione dell’apparecchio. Nella figura a pagina 4 vedi l’interno della caldaia con tutti i componenti numerati: idrometro, valvola di sicurezza, pompa modulante, vaso di espansione, scambiatore principale, bruciatore, ventilatore, scambiatore sanitario, sifone condensa, flussimetro, valvola tre vie, trasduttore di pressione, termostato limite, sonde di mandata, ritorno, fumi e sanitario, rubinetto di riempimento, elettrovalvola di riempimento e così via. È un modo per capire come circolano acqua, gas e fumi dentro la macchina. Più sotto trovi ingombri e peso: la METEO X 25C e 30C pesano circa 34 kg e le quote di montaggio servono per fissare la staffa a parete e portare in posizione gli attacchi acqua, gas e scarico condensa.
Le tabelle dei dati tecnici sono dense ma fondamentali. Per ciascun modello vengono indicati portate termiche e potenze in riscaldamento e sanitario, rendimenti a regime 80/60 °C e 50/30 °C, rendimento stagionale secondo regolamento ErP, potenza elettrica assorbita, prevalenza residua del circolatore, capacità del vaso di espansione, campi di regolazione delle temperature di mandata e sanitaria, pressioni massime di esercizio e portate d’acqua calda con vari salti termici. Sono riportati anche i dati di combustione: potenze a gas metano G20, aria propanata G230 e GPL G31, pressione nominale di alimentazione, portate aria e fumi, temperatura fumi e valori di CO₂ e NOx per potenza massima e minima. Puoi vedere, per esempio, che l’efficienza energetica stagionale in riscaldamento è del 93% e che la classe di efficienza sia in riscaldamento sia in sanitario è A.
A pagina 7 il manuale presenta il circuito idraulico schematizzato, con ritorno, mandata, circuito sanitario e i principali organi idraulici in posizione. Nella stessa pagina trovi anche il riepilogo dei parametri per l’etichetta energetica: potenza nominale, efficienza stagionale, consumi elettrici ausiliari a pieno carico, parziale e standby, consumo annuo stimato di energia, livello di potenza sonora e, per la versione combinata, il profilo di carico sanitario (XL) e l’efficienza in produzione d’acqua calda. Sempre qui c’è una nota importante sulla possibilità di ottenere un “bonus ErP” con sonda esterna, comando remoto OT o entrambi, quali dispositivi di controllo della temperatura di classe II, V o VI.
L’attacco all’impianto di riscaldamento è trattato nella sezione sulla prevalenza residua del circolatore. La caldaia monta una pompa modulante ad alta efficienza, la cui curva è riportata in un grafico in funzione della portata di impianto. Il parametro “duty cycle pompa”, accessibile a livello installatore, permette di scegliere il modo di gestione: funzionamento proporzionale su un intervallo di valori o funzionamento a velocità fissa selezionando un livello direttamente sulla pompa. Viene spiegata anche la funzione antibloccaggio, attiva ogni 24 ore di sosta, e viene mostrato come intervenire manualmente sul rotore per sbloccare il circolatore qualora resti fermo dopo lunghi periodi di inattività.
La parte successiva entra nel vivo dell’installazione. Prima di collegare la caldaia, l’impianto di riscaldamento va lavato e l’acqua deve rispettare certi limiti di pH, durezza e contenuto di ferro e rame per evitare incrostazioni e corrosioni; la tabella dei parametri consigliati per il circuito chiuso e per l’acqua di riempimento è a pagina 18. È necessario collegare sotto la valvola di sicurezza un imbuto con scarico per eventuali scarichi di sovrappressione e verificare che la pressione dell’acquedotto sul sanitario non superi i 6 bar. Si passa poi alle norme per l’installazione: la METEO X è una caldaia di tipo C a camera stagna e può lavorare sia come B23P/B53P (aria dal locale e fumi all’esterno) sia come diverse configurazioni C concentriche o sdoppiate. Il manuale spiega che quando è installata all’interno e lavora in B23P/B53P servono aperture di ventilazione nel locale e non può stare in camere da letto o bagni; quando lavora in configurazione C con aria dall’esterno può essere installata in qualsiasi locale senza presa d’aria dedicata.
Per l’installazione all’esterno viene specificato che deve essere in luogo parzialmente protetto, non esposto direttamente a pioggia e neve, e viene descritto il sistema antigelo di serie: illustra la protezione attiva del circuito primario tramite accensione automatica del bruciatore quando la temperatura acqua scende sotto 5 °C, la resistenza e il filo scaldante che proteggono circuito sanitario e scarico condensa fino a circa –15 °C e l’eventuale filo scaldante accessorio da avvolgere sulle rampe sanitarie. Ci sono disegni che mostrano come avvolgere correttamente la resistenza, con l’avvertenza di evitare il contatto con cablaggi o materiali non adatti alle temperature che può raggiungere.
La sezione sullo scarico condensa chiarisce che all’interno della caldaia è presente un sifone che impedisce il passaggio dei fumi attraverso il tubo di drenaggio. A valle, però, l’impianto di scarico della condensa è responsabilità dell’installatore e deve rispettare le norme vigenti: condotti con pendenza, materiali resistenti agli acidi, isolamento dove c’è rischio gelo e disgiunzione ispezionabile tra caldaia e rete di scarico.
Il capitolo sui collegamenti elettrici ed elettronici spiega la distinzione tra zona a bassa tensione e zona 230 V. Con i connettori CE4 e CE8, montati sotto la mensola, si collegano termostato bassa temperatura, termostato ambiente, sonda esterna e dispositivi OpenTherm su bus 485. C’è un diagramma che mostra le sigle TBT, TA, OT+, SE e come rimuovere eventuali ponticelli quando si collega un termostato esterno. Seguono le istruzioni per il collegamento al comando remoto OTBus: quando è presente un dispositivo OpenTherm, il display della caldaia segnala “open therm collegato” e alcune funzioni (stato OFF/Estate/Inverno, setpoint sanitario, spazzacamino) vengono gestite dal comando remoto, non più dalla caldaia. Per l’alta tensione si ricorda l’obbligo del collegamento a terra, l’uso di un dispositivo di separazione onnipolare con apertura minima 3,5 mm, il tipo di cavo di alimentazione e la raccomandazione di rispettare la polarità fase–neutro.
Tutta la parte sulla fumisteria è molto dettagliata. A pagina 21 e 22 sono riportati gli schemi dei collegamenti con tubi concentrici 60/100, 80/125 e sdoppiati 80–80, le distanze minime da rispettare, le lunghezze massime ammesse a seconda del modello e del diametro, e le perdite equivalenti introdotte da curve, prolunghe, riduzioni e adattatori. C’è anche un capitolo dedicato all’intubamento con scarico sdoppiato e canne fumarie collettive in pressione positiva, dove vengono definite le condizioni di pressione massima ammessa, la compatibilità solo con apparecchi a condensazione di tipo C, le precauzioni da rispettare per evitare sacche di condensa, e le informazioni che devono essere riportate sulla targa dati al piede della canna collettiva.
Una volta montata, la caldaia deve essere riempita e sfiatata. A pagina 24 viene descritta la procedura di riempimento: con caldaia in OFF si aprono la valvola di sfogo aria automatica e il rubinetto di disaerazione sull’impianto, quindi il rubinetto di riempimento interno fino a raggiungere 1–1,5 bar di pressione sull’idrometro. Ogni volta che la caldaia riceve alimentazione elettrica parte un ciclo di sfiato automatico di quattro minuti; se durante questo ciclo si apre un rubinetto di acqua calda, la richiesta sanitario interrompe temporaneamente lo sfiato. Sono descritte anche le procedure di svuotamento del circuito di riscaldamento tramite la valvola di scarico e di svuotamento dell’impianto sanitario in caso di gelo.
La messa in servizio vera e propria comincia nel capitolo 4. Nelle verifiche preliminari al tecnico viene chiesto di controllare la corrispondenza delle reti di alimentazione con i dati di targa, l’efficienza dei condotti fumi e aspirazione aria, la tenuta del gas, la portata combustibile, la libertà di rotazione del circolatore e la presenza d’acqua nel sifone condensa. Prima della prima accensione è obbligatorio riempire il sifone versando circa un litro d’acqua nella presa analisi fumi, verificare il movimento del galleggiante di sicurezza e il corretto deflusso dal tubo di scarico.
Tutta la logica di programmazione e uso passa attraverso il pannello REC10EXPH-N, che funge da interfaccia macchina. A pagina 12 e 13 il manuale descrive il display con la barra superiore che mostra giorno, ora e temperatura esterna, al centro la temperatura sanitaria o di mandata e la pressione impianto, sui lati le icone di stato e in basso i comandi MENU, INFO, SET, STATO, IMPIANTO. La “Color Bar” multicolore aiuta a interpretare lo stato generale: grigia quando non ci sono richieste, verde quando la caldaia sta lavorando o eseguendo funzioni automatiche (antigelo, antilegionella, spazzacamino), gialla per anomalie non bloccanti che permettono un funzionamento parziale e rossa per allarmi bloccanti che richiedono l’intervento del servizio tecnico.
Il menu è strutturato ad albero con tre livelli di accesso: utente, installatore (password 18) e service (password 53). Le pagine 13–16 riportano la tabella dell’albero completo: nella sezione impostazioni utente ci sono ora e data, lingua, retroilluminazione e programmazione oraria di riscaldamento e sanitario; nella sezione tecnico/installatore tutte le voci per gestione zone, termoregolazione, range rated, taratura, parametri sanitari, curve climatiche, aggiunta di bollitore, impianto solare, pompa di calore, fotovoltaico, riduzione notturna, antigelo, funzione scaldamassetto e altro. In pratica da qui il tecnico può adattare la METEO X a impianti tradizionali o a bassa temperatura, a zone miscelate con moduli BE16, a bollitori con sonda o termostato, a sistemi ibridi con pompa di calore e solare, fino a integrarla con un impianto fotovoltaico per sfruttare l’energia quando è conveniente.
Una parte importante è la termoregolazione climatica. Il manuale spiega come, collegando la sonda esterna, si possa far lavorare la caldaia su curve climatiche per mantenere una temperatura ambiente teorica di 20 °C adattando la mandata al variare della temperatura esterna. Viene illustrato come scegliere la curva in base alla temperatura esterna minima di progetto della zona geografica e alla temperatura di mandata dell’impianto, e come l’utente può poi “spostare” la curva introducendo un offset di qualche grado in più o in meno per adattare il comfort alle proprie abitudini. Sono descritte anche la compensazione notturna, che abbassa la curva in fasce orarie notturne invece di spegnere del tutto, e la regolazione di parametri come “tipo edificio” e “reattività sonda esterna” che influenzano la velocità con cui la caldaia reagisce alle variazioni di temperatura esterna.
Nel capitolo sulle funzioni speciali trovi la funzione scaldamassetto, pensata per gli impianti a pavimento: con la caldaia in OFF il tecnico può attivare un ciclo di sette giorni che fa salire lentamente la temperatura di mandata da 20 a 35 °C, la mantiene e poi la fa scendere, simulando una graduale essiccazione del massetto. Il contatore delle ore di scaldamassetto è visibile nel menu INFO e la funzione può essere interrotta se necessario.
La parte sulla combustione e le regolazioni è dedicata esclusivamente al servizio tecnico. Spiega come usare la funzione “spazzacamino” dal REC10EXPH-N per forzare la caldaia alla massima e alla minima potenza, misurare CO₂ e NOx con l’analizzatore e, se i valori non corrispondono alla tabella, tarare la valvola gas agendo sulle viti di minimo e massimo. Sono fornite le tabelle con i numeri di giri del ventilatore per potenze massime e minime e le procedure per la trasformazione gas da metano a GPL o aria propanata tramite kit, con sostituzione dell’ugello e successiva regolazione. La funzione range rated consente di limitare la potenza massima in riscaldamento impostando un valore di giri del ventilatore inferiore a quello di targa e riportando tale valore sull’etichetta sul retro del manuale.
Alla fine dell’area “Messa in servizio” trovi le segnalazioni e le anomalie. Il REC10EXPH-N mostra icone e codici di errore E0xx con descrizione testuale; la tabella di pagina 35 riassume anche il comportamento dei LED rosso e verde sull’interfaccia a membrana. Vengono spiegate le differenze tra allarmi bloccanti come A10, A20, A30, A40, A42, A70, A80, A90, A11, E058, E059 e situazioni informative come ciclo di sfiato, stand-by, scaldamassetto, spazzacamino in corso, riempimento automatico, pressione minima o massima. Particolare attenzione è posta all’anomalia E041, che riguarda il trasduttore acqua: da questa schermata l’installatore o l’utente può attivare il riempimento semiautomatico premendo OK e lasciare che la caldaia carichi da sola l’impianto fino a una certa pressione; se dopo 30 secondi non si avvia o la pressione non sale, la caldaia passa a E040 e richiede il caricamento manuale tramite il rubinetto di riempimento.
Le ultime pagine sono dedicate alla manutenzione e pulizia. Viene chiarito che la manutenzione periodica è obbligatoria e che comprende operazioni come rimozione di ossidazioni dal bruciatore, pulizia degli scambiatori (primario e sanitario), controllo degli elettrodi, verifica e pulizia dei condotti di scarico fumi, controllo delle tenute idrauliche e gas, verifica del consumo di gas, controllo dell’elettrodo di rilevazione fiamma e riempimento del sifone condensa. C’è un capitolo specifico che spiega come smontare l’assieme ventilatore–bruciatore, pulire lo scambiatore primario con spazzole morbide e, se necessario, con aceto, senza danneggiare il pannello isolante, e rimontare il tutto con le coppie di serraggio corrette. Un’altra sezione spiega come smontare e pulire il sifone condensa, controllare e sostituire la guarnizione del galleggiante e riempire nuovamente il sifone con acqua prima di riaccendere la caldaia. L’ultima pagina tratta la manutenzione dell’elettrodo di accensione/rilevazione, con la quota di posizione da rispettare e la raccomandazione di sostituirlo ogni cinque anni.
