In questa pagina puoi scaricare facilmente il manuale di istruzioni della cappa Franke Crystal FCR 925 in formato PDF. Il manuale ti guiderà passo dopo passo nell’installazione, nell’utilizzo quotidiano e nella manutenzione corretta dell’elettrodomestico, fornendo tutte le informazioni utili per sfruttare al meglio le funzionalità della tua cappa. Scarica subito il documento per consultare schemi tecnici, consigli pratici e le risposte alle domande più frequenti.
Cosa Troverai nel Manuale Utente Cappa Franke Crystal FCR 925
Il manuale della cappa Franke Crystal FCR 925 è impostato come istruzione unica per uso e installazione, con le sezioni principali dedicate alla sicurezza, alle caratteristiche e componenti in dotazione, alle procedure di montaggio nelle due configurazioni possibili e alle regole di utilizzo e manutenzione che garantiscono prestazioni costanti nel tempo. Il documento specifica i modelli della famiglia FCR 925 con finitura e versione, e chiarisce che le istruzioni devono restare insieme all’apparecchio anche in caso di cessione, perché alcune prescrizioni sono fondamentali sia per la sicurezza elettrica sia per la prevenzione di incendio dovuta a grassi e vapori di cottura.
La sezione di sicurezza stabilisce i requisiti minimi di installazione e d’uso. Viene indicata una distanza minima di 650 mm tra piano di cottura e cappa, con la precisazione che se il piano cottura a gas richiede una distanza maggiore bisogna rispettare quella più severa. Il manuale richiede che il collegamento elettrico e la connessione dei cavi siano eseguiti da un tecnico competente, che la tensione di rete corrisponda a quella riportata sulla targhetta interna e che per gli apparecchi di Classe I sia presente un corretto collegamento a terra. Per la versione aspirante viene richiesto un condotto di evacuazione con diametro minimo di 120 mm e un percorso dei fumi il più corto possibile; viene anche ribadito che la cappa non deve essere collegata a canne fumarie che trasportano fumi di combustione di caldaie, camini o apparecchi analoghi. Un passaggio importante riguarda l’uso contemporaneo con apparecchi a gas: il manuale prescrive un’adeguata aerazione del locale e specifica che la depressione dell’ambiente non deve superare 0,04 mbar, così da evitare il richiamo in cucina dei fumi di combustione. Sul piano della sicurezza d’uso, viene vietato cucinare al flambé sotto la cappa e viene ricordato che le parti accessibili possono scaldarsi molto durante la cottura; la pulizia periodica dei filtri è indicata come requisito di sicurezza, perché l’accumulo di grasso aumenta il rischio di incendio.
La sezione “Caratteristiche” elenca i componenti principali e ciò che viene fornito per l’installazione. La cappa è composta dal corpo cappa con comandi, illuminazione e filtri, dal camino telescopico in due elementi e da un traliccio telescopico che integra l’aspiratore; sono inclusi anche raccordi e prolunghe per l’uscita aria e una flangia di riduzione per adattare il diametro del condotto. Il manuale distingue inoltre la minuteria e la dima di foratura, che servono per riportare correttamente a soffitto o a mensola la posizione del centro del piano cottura e per realizzare i fori di fissaggio. Le tavole dimensionali forniscono un riferimento immediato per gli ingombri e richiamano anche l’altezza minima di installazione sopra i piani elettrici e sopra i piani a fiamma, coerente con la distanza di sicurezza indicata in apertura.
La parte di installazione spiega innanzitutto la foratura di soffitto o mensola e il fissaggio del traliccio. La guida propone l’uso del filo a piombo per proiettare a soffitto il centro del piano cottura e l’impiego della dima in dotazione per segnare i fori corretti, includendo anche il foro per il passaggio del cavo elettrico e, nella versione aspirante, l’eventuale foro per l’uscita del condotto verso l’esterno. In base al tipo di supporto, il manuale specifica diametri di foratura e tipologie di fissaggio; poi descrive come predisporre due viti lasciandole sporgere di alcuni millimetri per poter “agganciare” il traliccio nelle asole e completare il serraggio. È evidenziato un concetto strutturale: il fissaggio deve essere sicuro non solo rispetto al peso della cappa, ma anche rispetto alle sollecitazioni laterali occasionali, e se il soffitto non è robusto nel punto di sospensione l’installatore deve rinforzarlo con piastre e contropiastre ancorate a parti resistenti.
Il manuale distingue poi chiaramente le due configurazioni d’uso dell’aria. Nella versione aspirante la cappa viene collegata a una tubazione di evacuazione esterna mediante un tubo rigido o flessibile; la scelta del diametro può essere 150 mm oppure 120 mm e, se si usa 120 mm, si inserisce la flangia di riduzione. La tubazione va bloccata con fascette stringitubo idonee e, se presenti, i filtri al carbone attivo vanno rimossi perché non servono quando l’aria viene espulsa all’esterno. Nella versione filtrante, invece, l’aria viene reimmessa in ambiente: il manuale mostra l’assemblaggio del raccordo di uscita con due prolunghe e la staffa di sostegno che deve essere fissata nella parte alta del traliccio, in modo che le bocche di uscita risultino allineate con le feritoie del camino; anche in questa configurazione il raccordo viene collegato al corpo cappa con un tubo di diametro 150 mm e viene espressamente richiesto di verificare la presenza del filtro antiodore a carbone attivo.
Il montaggio del camino e del corpo cappa segue una sequenza guidata. Prima si posiziona il camino superiore e lo si fissa alla parte alta del traliccio con le viti previste, poi si posiziona e si fissa il camino inferiore nella parte bassa. Per fissare il corpo cappa al traliccio si avvitano parzialmente due viti laterali predisposte sul traliccio, si rimuovono i filtri antigrasso dal corpo cappa per accedere ai punti di fissaggio interni e si solleva il corpo agganciando le asole alle viti fino a battuta, completando poi il serraggio da sotto con le viti e le rondelle indicate. Il manuale propone infine la connessione elettrica con un interruttore bipolare con apertura dei contatti di almeno 3 mm e descrive i connettori interni, chiedendo di verificare che il connettore del cavo di alimentazione sia inserito correttamente nella presa dell’aspiratore e che il secondo connettore sia collegato alla presa rimasta libera.
La sezione “Uso” è centrata sul quadro comandi a cinque tasti. Il tasto di spegnimento arresta il motore; i tre tasti di velocità avviano rispettivamente la prima, la seconda e la terza velocità, con indicazioni luminose che mostrano quali tasti sono attivi. Il manuale descrive due funzioni temporizzate: tenendo premuto per circa due secondi il tasto della seconda velocità si attiva uno spegnimento ritardato di 30 minuti che coinvolge motore e luci, e durante il ritardo è possibile cambiare velocità; tenendo premuto per circa due secondi il tasto della terza velocità si attiva invece la velocità intensiva temporizzata, che dura sei minuti e poi riporta la cappa alla velocità precedente, risultando adatta ai picchi di fumi di cottura. Il tasto luce accende e spegne l’illuminazione alla massima intensità.
La manutenzione è presentata come requisito di sicurezza oltre che di prestazione. I filtri antigrasso metallici autoprotanti sono lavabili anche in lavastoviglie e il manuale indica una frequenza indicativa di lavaggio ogni due mesi, più spesso in caso di uso intenso. La rimozione avviene sfilando i filtri uno alla volta spingendoli verso la parte posteriore del gruppo e tirando verso il basso, e nel rimontaggio bisogna mantenere la maniglia verso l’esterno visibile. Per la versione filtrante, il filtro antiodore a carbone attivo non è lavabile né rigenerabile e viene indicata una sostituzione almeno ogni quattro mesi, con la procedura di rimozione dopo aver tolto i filtri antigrasso, sgancio del carbone saturo e aggancio del nuovo filtro nella sede. Per l’illuminazione, il manuale non prevede sostituzione fai-da-te: per il ricambio delle luci LED richiede di contattare l’assistenza tecnica.

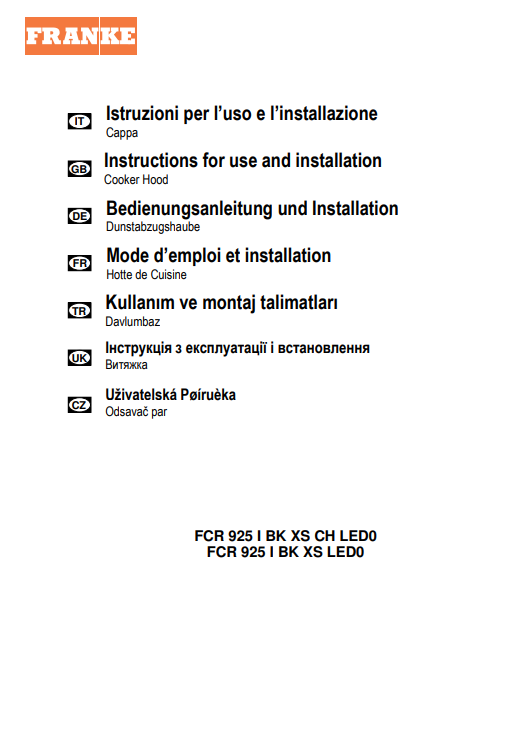

Manuale di Istruzioni Cappa Franke Crystal FCR 925 PDF
In questa sezione, gli utenti possono trovare il manuale di istruzioni della cappa Franke Crystal FCR 925 in formato PDF, facilmente consultabile e pronto per il download. Il documento fornisce tutte le informazioni necessarie per l’installazione, l’utilizzo corretto e la manutenzione dell’elettrodomestico, permettendo così di sfruttare al meglio le funzionalità della cappa e garantirne una lunga durata nel tempo. Scaricando il manuale, sarà possibile avere sempre a portata di mano una guida completa e autorevole, utile sia per la configurazione iniziale che per la risoluzione di eventuali problemi.
