In questa pagina è possibile scaricare gratuitamente il manuale di istruzioni in formato PDF per i condizionatori Aermec SE 250W, SE 350W, SE 500W e SE 700W. Il manuale fornisce tutte le informazioni necessarie per l’installazione, l’utilizzo e la manutenzione dei modelli indicati, oltre a utili consigli per un funzionamento efficiente e sicuro dell’apparecchio. Seguendo le indicazioni riportate, sarà possibile sfruttare al meglio le potenzialità del condizionatore e risolvere eventuali dubbi o problematiche in modo rapido e autonomo.
Cosa Troverai nel Manuale Utente Condizionatore Aermec SE 250W – 350W – 500W – 700W
Il manuale del condizionatore Aermec SE 250W / 350W / 500W / 700W è un “manuale uso-installazione” che unisce in un unico documento le informazioni essenziali per chi installa lo split e per chi lo utilizza quotidianamente. La struttura, dichiarata nell’indice, parte dalle avvertenze di sicurezza, passa per una descrizione del tipo di unità e delle logiche di funzionamento tipiche degli split in pompa di calore, poi riassume caratteristiche e dati tecnici delle quattro taglie, quindi entra nel cuore installativo con scelte di posizionamento, quote, dime e scarico condensa, e si conclude con l’interfaccia utente (display unità interna e telecomando) e con le funzioni comandabili dal telecomando, fino agli schemi elettrici finali.
Nelle prime pagine il manuale stabilisce con chiarezza la cornice di responsabilità e sicurezza. Per l’installatore viene richiesto che installazione e collegamenti elettrici siano eseguiti da personale abilitato, con rispetto delle regole impiantistiche nazionali e con particolare attenzione a cablaggi corretti, messa a terra e protezioni a monte. Viene richiamato l’obbligo di un interruttore magnetotermico onnipolare con distanza minima dei contatti e la necessità di predisporre spazi tecnici per manutenzione, oltre a regole pratiche come non installare in lavanderia, non esporre a gas infiammabili e scegliere per l’unità esterna una posizione che non disturbi vicini per rumore o getto d’aria. Per l’utente le avvertenze si concentrano su uso appropriato e prevenzione rischi: non ostruire prese e mandate, non bagnare l’unità, non forzare le alette con la mano, ventilare periodicamente i locali e non lasciare finestre aperte durante il funzionamento per non degradare resa e consumi. Questa parte chiarisce anche che l’unità ha funzione auto-restart: dopo un blackout riparte con le impostazioni memorizzate.
Dopo la sicurezza, il manuale spiega la tipologia: sono unità interne “WALL” da installare a parete in locali interni, con filtro accessibile e telecomando a infrarossi. Subito dopo introduce tre “note di funzionamento” che servono a interpretare comportamenti spesso scambiati per difetti. Viene descritta la logica di sbrinamento dell’unità esterna in riscaldamento quando l’aria esterna è fredda e umida, con possibile stop temporaneo di ventilatori e interruzione dell’aria calda, e la conseguente necessità di gestire correttamente l’acqua che si forma in esterno durante lo sbrinamento. Viene spiegata la prevenzione dei getti freddi: in riscaldamento la ventola interna può restare inibita fino a quando lo scambiatore non è caldo a sufficienza, quindi è normale un ritardo tra accensione e aria in uscita. Infine viene citata la ventilazione al minimo anche con compressore fermo in alcune condizioni, come al raggiungimento del set in riscaldamento.
Il capitolo “caratteristiche” riassume ciò che distingue la serie: quattro taglie, refrigerante R410A, ventilatore tangenziale a più velocità con una velocità “super alta” associata alla funzione TURBO, controllo a microprocessore, funzionamento silenzioso, timer di accensione e spegnimento, modalità raffrescamento/riscaldamento/deumidificazione/auto/solo ventilazione, funzione SLEEP per il benessere notturno, funzione X-FAN di ventilazione prolungata per prevenire muffe dopo raffrescamento o deumidificazione, display frontale attivabile/disattivabile, autodiagnosi e comando di emergenza sull’unità interna in caso di telecomando non disponibile. Nella sezione “dati tecnici” il manuale mette a confronto le quattro taglie con potenza frigorifera e termica nominale, portate d’aria e livelli sonori, dimensioni e pesi, oltre ai diametri degli attacchi frigoriferi e dello scarico condensa, e include anche una tabella di compatibilità tra unità interne ed esterne, distinguendo mono-split e multi-split.
La parte installativa è la più concreta per chi deve montare l’unità. Dopo ulteriori avvertenze, il manuale tratta trasporto, rumore e scelta del luogo, poi entra nelle quote e nelle dime di foratura per le diverse taglie, così da fissare correttamente la piastra e predisporre il foro passante. Viene indicato che l’unità deve essere orizzontale e livellata e che la parete deve essere sufficientemente robusta, e sono riportati gli spazi tecnici minimi attorno all’unità interna e l’altezza minima di installazione, oltre a consigli su ambienti “difficili” come cucine o locali con fumi e polveri che possono intasare filtri e scarico condensa. Il manuale descrive anche le quattro possibili direzioni di uscita dei collegamenti (laterale o posteriore, sinistra o destra) e prescrive che il foro di servizio abbia una leggera pendenza verso l’esterno e sia protetto da manicotto, perché oltre ai tubi frigoriferi vi transitano scarico condensa e cavi elettrici.
Un capitolo specifico introduce la funzione Pump Down, presentata come procedura da usare quando si deve rimuovere l’unità per reinstallazione, smaltimento o riparazione, perché consente di raccogliere il refrigerante nell’unità esterna agendo sul funzionamento del compressore e sulla chiusura delle valvole liquido e gas; il manuale evidenzia anche che esiste un controllo di sicurezza che permette l’attivazione solo entro i primi minuti dopo un riavvio di tensione, proprio per evitare attivazioni accidentali.
La sezione sullo scarico condensa spiega come scegliere l’uscita (destra, sinistra o posteriore), impone un diametro tubo adeguato, richiede giunzioni sigillate e isolamento per evitare condensa esterna sul tubo, e soprattutto impone pendenza continua verso il basso e assenza di strozzature; viene anche indicata una prova pratica di drenaggio versando acqua nella bacinella prima di chiudere l’installazione, perché una posa errata può causare gocciolamenti e danni.
La parte “interfaccia utente” serve a collegare apparecchio e telecomando. Il manuale descrive lo schermo dell’unità interna con icone che indicano riscaldamento, raffrescamento, standby e deumidificazione, e spiega che il display può mostrare temperatura ambiente, setpoint o codici errore; viene anche indicato il tasto interno, accessibile sollevando il pannello, che consente accensione e spegnimento in AUTO senza telecomando, utile solo come emergenza perché non permette di scegliere modalità e set.
Il capitolo sul telecomando spiega le regole base della trasmissione IR, come assenza di ostacoli e distanza massima tipica (circa 8 m), e poi associa ogni tasto alla funzione: ON/OFF, MODE, variazione set, FAN per velocità, SWING per aletta motorizzata, CLOCK, timer ON e OFF, X-FAN, TURBO, TEMP per scegliere cosa visualizzare sul display unità (set o temperatura ambiente), SLEEP, LIGHT per abilitare o spegnere il display dell’unità interna. Subito dopo vengono spiegate anche le icone del display del telecomando, così che l’utente riconosca a colpo d’occhio modalità, swing, blocco tasti, velocità, timer e unità di misura °C/°F.
La sezione finale è una guida all’uso “per funzioni”. Viene spiegato che premendo ON/OFF l’unità riprende le ultime impostazioni memorizzate, e che MODE scorre tra automatico, raffrescamento, deumidificazione, ventilazione e riscaldamento; per la modalità automatica il manuale descrive anche la logica di scelta basata sulla temperatura ambiente. Viene poi spiegato come impostare il setpoint nelle modalità che lo prevedono, come selezionare la ventilazione (con vincoli: non è selezionabile in automatico e in deumidificazione), come usare SWING con una modalità “semplificata” (oscillazione continua o stop su posizione) e una modalità “completa” con step fissi e oscillazione continua, come impostare l’orario di sistema e come programmare accensione e spegnimento con timer ON e OFF anche contemporaneamente, per definire una finestra di funzionamento. Il manuale descrive X-FAN come ventilazione di asciugatura a fine ciclo in raffrescamento/deumidificazione, TURBO come velocità aggiuntiva per prestazioni rapide, SLEEP come profilo notturno che modifica gradualmente il set per comfort e risparmio, LIGHT per attivare/disattivare la visualizzazione sul frontale, il blocco tasti del telecomando e la commutazione °C/°F. Chiude con la procedura di sostituzione batterie e con l’avvertenza che, in assenza di telecomando, l’unità può essere avviata solo col comando di emergenza interno.
Le ultime pagine raccolgono gli schemi elettrici per le diverse taglie e una legenda che identifica scheda principale, scheda display e ricevitore IR, motore ventilatore, motore swing e sensori temperatura ambiente e batteria, utili soprattutto per l’assistenza tecnica e per verifiche di cablaggio in fase installativa.

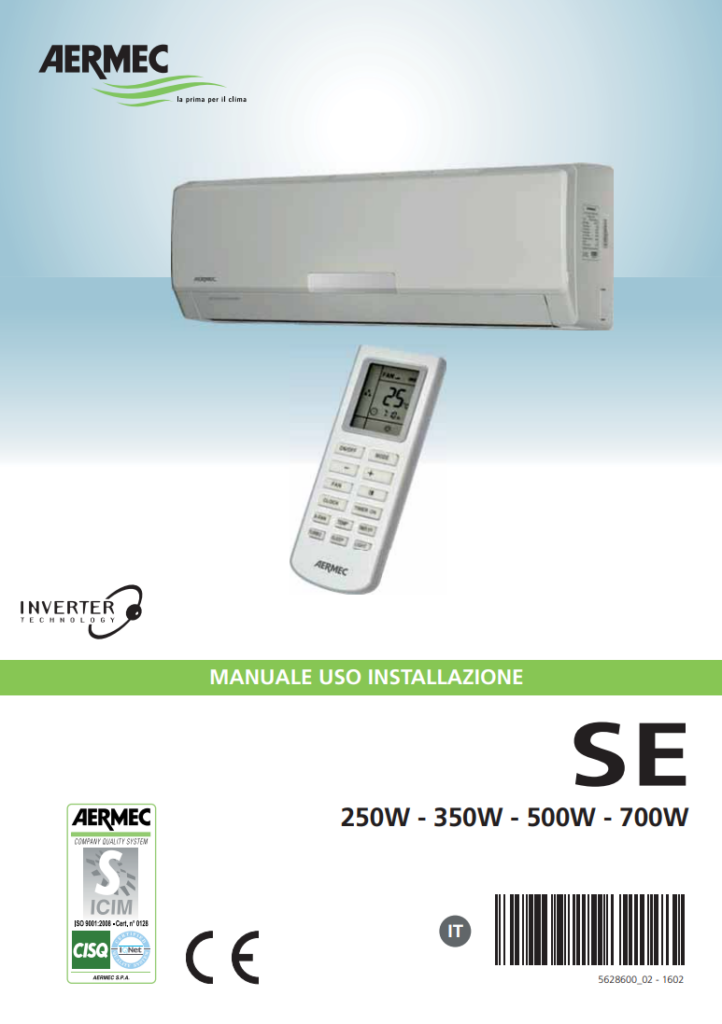

Manuale di Istruzioni Condizionatore Aermec SE 250W – 350W – 500W – 700W PDF
Per facilitare l’utilizzo e la manutenzione dei condizionatori Aermec SE 250W, 350W, 500W e 700W, mettiamo a disposizione il manuale di istruzioni ufficiale in formato PDF. Questo documento fornisce tutte le informazioni essenziali per l’installazione, la configurazione, l’uso quotidiano e la risoluzione dei problemi più comuni relativi a questi modelli. Scaricando il manuale, avrete accesso a dettagli tecnici, schemi esplicativi e consigli utili per garantire il corretto funzionamento e la massima efficienza del vostro condizionatore Aermec.
