In questa pagina puoi trovare il manuale di istruzioni del forno Franke SM 62 M XS/F in formato PDF, pronto per essere consultato o scaricato gratuitamente. Il manuale fornisce tutte le informazioni necessarie per l’installazione, l’utilizzo corretto e la manutenzione del tuo elettrodomestico, aiutandoti a sfruttare al meglio tutte le sue funzionalità in modo semplice e sicuro. Prima di procedere all’uso del forno, ti consigliamo di leggere attentamente il manuale per ottenere risultati ottimali e garantire una lunga durata del prodotto.
Cosa Troverai nel Manuale Utente Forno Franke SM 62 M XS/F
Il manuale del forno multifunzione Franke relativo anche al modello SM 62 M _/F (che comprende la variante SM 62 M XS/F) è concepito come documento “multi-modello”: spiega che alcune funzioni o dettagli possono variare a seconda della versione, ma mantiene una struttura comune che copre sicurezza, installazione, uso dei comandi, programmi di cottura, gestione del tempo di cottura tramite programmatore, suggerimenti di cottura, pulizia e manutenzione, dati tecnici, assistenza e smaltimento.
La prima parte del manuale è dedicata alla sicurezza e all’uso previsto. Il forno è destinato a uso domestico non professionale e il documento insiste sul fatto che la sicurezza elettrica è garantita solo con una messa a terra corretta e con un’installazione eseguita da personale qualificato, soprattutto quando il collegamento è permanente. Vengono ribaditi i rischi tipici: ustioni per contatto con elementi riscaldanti e parti accessibili, scottature dovute al calore che sfoga dalla zona porta e maniglia, rischio di scossa in caso di apparecchio danneggiato o presenza di liquidi, oltre alle precauzioni per evitare surriscaldamenti dovuti a ventilazione bloccata. In questa sezione viene anche chiarito che non bisogna coprire le pareti interne con alluminio, in particolare la parte bassa, e che pentole e teglie non vanno mai appoggiate direttamente sul fondo della cavità ma sempre su griglie o leccarde, per proteggere lo smalto.
La sezione di installazione spiega i requisiti del mobile da incasso, cioè l’uso di collanti resistenti al calore, la necessità di uno spazio adeguato per i collegamenti e una struttura capace di sostenere il peso del forno. Per i modelli come SM viene indicato il fissaggio al mobile con quattro viti e boccole sfruttando i fori predisposti sui fianchi; viene inoltre richiamato che, se il forno viene installato sotto un piano cottura, può essere necessario orientare preventivamente un raccordo/connessione superiore del piano per consentire un inserimento corretto. Sul collegamento elettrico, il manuale descrive l’uso del cavo tripolare con terminali liberi e l’obbligo, in caso di collegamento fisso, di un dispositivo di sezionamento con adeguata distanza di apertura dei contatti; vengono richiamate la compatibilità della presa per 16 A, l’assenza di adattatori e multiprese e il rispetto delle polarità dei conduttori, identificati come fase, neutro e terra.
La parte “vista d’insieme” spiega come interpretare i comandi. Il forno usa una manopola di selezione programmi che determina la funzione di cottura e accende anche la luce interna quando non è in posizione di spento; una manopola termostato imposta la temperatura mantenendola stabile durante la cottura, con un limite massimo che dipende dal modello e che per le versioni _/F arriva fino a circa 275 °C. Una spia termostato segnala quando gli elementi riscaldanti sono attivi e si spegne al raggiungimento della temperatura, tornando ad accendersi quando il forno riprende a scaldare. Il manuale descrive anche le guide interne a cinque livelli, con indicazioni sul corretto posizionamento di griglia e leccarda, e ricorda che la leccarda va inserita preferibilmente con la parte inclinata rivolta verso la parete posteriore per ottenere risultati più regolari e gestire meglio i liquidi di cottura. È presente inoltre una ventola di raffreddamento che si attiva automaticamente quando il forno è caldo e può continuare a funzionare anche dopo lo spegnimento, finché la temperatura non scende, a protezione del mobile e della zona comandi.
Il manuale descrive poi i programmi di cottura disponibili, chiarendo la logica di ciascuno. La cottura statica naturale utilizza resistenze superiore e inferiore per una distribuzione classica del calore, tipica delle preparazioni su un solo livello. La cottura assistita combina resistenze superiore e inferiore con la ventola, così da rendere più uniforme la temperatura e consentire, entro certi limiti, anche la cottura su due livelli contemporaneamente. La cottura ventilata inferiore attiva la resistenza bassa con la ventola ed è presentata come utile per pesce, surgelati e prodotti precotti e, in diversi casi, per la pasticceria. La cottura ventilata superiore usa invece resistenza alta e ventola con potenza più moderata, indicata per cotture delicate e per alcune preparazioni “asciutte” o paste al forno. La funzione grill impiega l’elemento superiore per dorare e gratinare, con la nota importante che l’uso è previsto a porta completamente chiusa e che l’elemento diventa molto caldo; la funzione turbo grill aggiunge la ventilazione al grill per aumentare la penetrazione del calore e limitare bruciature superficiali, risultando adatta a tagli di carne e preparazioni che beneficiano di aria in movimento. In un capitolo dedicato al risparmio energetico, il manuale segnala che la modalità con ventilazione superiore è tra quelle che consumano meno energia, e raccomanda di ridurre le aperture della porta e di preriscaldare solo quando realmente necessario.
Una parte consistente è dedicata ai diversi tipi di programmatore tempo cottura che il forno può montare, perché non tutti i modelli hanno lo stesso sistema. Il manuale spiega il programmatore meccanico come contaminuti di fine cottura che può spegnere automaticamente il forno dopo un tempo impostato, tipicamente da 1 a 120 minuti, e che può essere escluso per usare il forno in modalità manuale. Per il programmatore analogico viene descritta la gestione di timer, fine cottura e partenza ritardata tramite due manopole e spie, distinguendo chiaramente ciò che è solo allarme da ciò che spegne davvero il riscaldamento. Per il programmatore digitale viene illustrata la logica di impostazione dell’orologio dopo collegamento alla rete o dopo black-out, la possibilità di programmare una durata con partenza immediata oppure una partenza ritardata definendo durata e ora di fine, e l’uso della funzione timer come semplice conto alla rovescia che non accende e non spegne il forno; il manuale include anche una regolazione della frequenza del segnale acustico su più livelli.
Il capitolo “prima accensione” serve a gestire il normale odore iniziale: viene indicato di far funzionare il forno vuoto alla massima temperatura per almeno 40 minuti, con porta chiusa e locale ben aerato, perché l’odore è dovuto all’evaporazione di sostanze protettive usate tra fabbricazione e installazione. Nella parte di suggerimenti, il manuale ribadisce la buona pratica di non inserire i cibi a forno freddo, di attendere il raggiungimento della temperatura, di evitare alluminio sulle pareti e di usare correttamente griglie e leccarde senza contatto diretto delle teglie con il fondo.
La tabella di cottura, che il manuale propone come riferimento orientativo, mette in relazione funzione, temperatura, tempo indicativo e livello consigliato per diverse categorie di piatti, ricordando che i valori sono risultati di prove e vanno adattati a quantità, teglie, abitudini e risultati desiderati. Viene anche spiegato come interpretare la tabella: i tempi si riferiscono all’inserimento del cibo e non includono il preriscaldamento, e con le funzioni ventilate è possibile cuocere su più livelli contemporaneamente se i requisiti di temperatura sono compatibili.
Infine, il manuale dedica un capitolo dettagliato alla pulizia e alla manutenzione. Per la pulizia ordinaria propone un metodo “ammorbidente” dei residui: portare il forno su cottura statica naturale, impostare 70 °C e collocare sul livello più basso una teglia con circa 0,6 litri d’acqua, così da ammorbidire lo sporco dopo una ventina di minuti e rimuoverlo con panno umido. Vengono vietati materiali abrasivi, pagliette metalliche, acidi e pulizia a vapore o con getti diretti, e si consiglia di rimuovere le macchie sul fondo quando il forno è ancora tiepido. Il manuale spiega anche come pulire la porta e, per i modelli che lo prevedono, come rimuovere i vetri interni tramite i blocchetti di sicurezza contrassegnati “CLEAN”, oltre alla rimozione completa della porta agendo sui fermi delle cerniere per facilitare la pulizia. La sostituzione della lampada viene descritta come operazione da eseguire solo a forno disalimentato: si svita la calottina e si sostituisce la lampadina con una resistente alle alte temperature; per le versioni _/F viene indicata la lampada con attacco G9 e potenza maggiore rispetto a quella standard. In chiusura sono riportati i dati tecnici principali, come alimentazione 220–240 V, potenza totale e assorbimenti dei vari elementi, e le indicazioni su assistenza e smaltimento a fine vita secondo la normativa sui rifiuti elettrici ed elettronici.

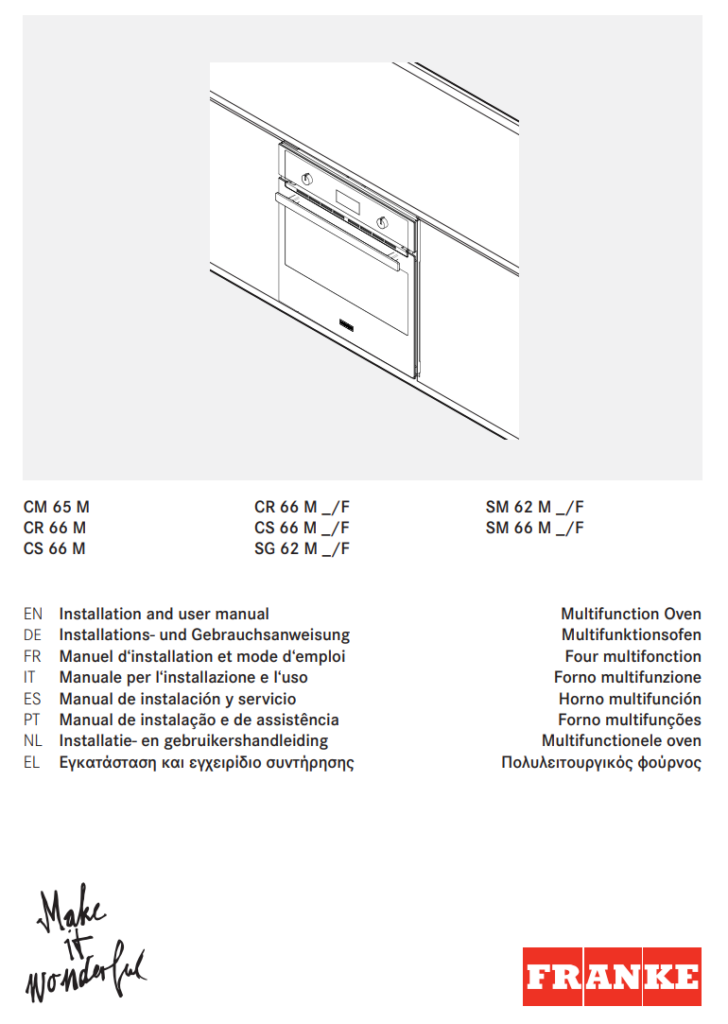

Manuale di Istruzioni Forno Franke SM 62 M XS/F PDF
Se hai bisogno di consultare il manuale di istruzioni del forno Franke SM 62 M XS/F, qui puoi trovare una versione in PDF facilmente scaricabile. Questo documento ufficiale ti guiderà passo dopo passo nell’utilizzo corretto e nella manutenzione del tuo elettrodomestico, fornendo tutte le informazioni utili sulle funzioni, sulla sicurezza e sulla risoluzione dei problemi più comuni. Scaricare il manuale ti permetterà di avere sempre a portata di mano un riferimento affidabile per sfruttare al meglio tutte le potenzialità del tuo forno Franke.
