In questa pagina puoi trovare il manuale di istruzioni in formato PDF per il modello Galcon 9001D, disponibile per il download gratuito. Il manuale fornisce tutte le informazioni necessarie per l’installazione, la programmazione e l’utilizzo corretto dell’unità di irrigazione, con spiegazioni dettagliate, immagini esplicative e consigli utili per ottimizzare le prestazioni del tuo dispositivo. Scaricando il manuale, avrai sempre a portata di mano una guida completa per risolvere eventuali dubbi e sfruttare al meglio tutte le funzionalità offerte dal Galcon 9001D.
Cosa Troverai nel Manuale Utente Galcon 9001D

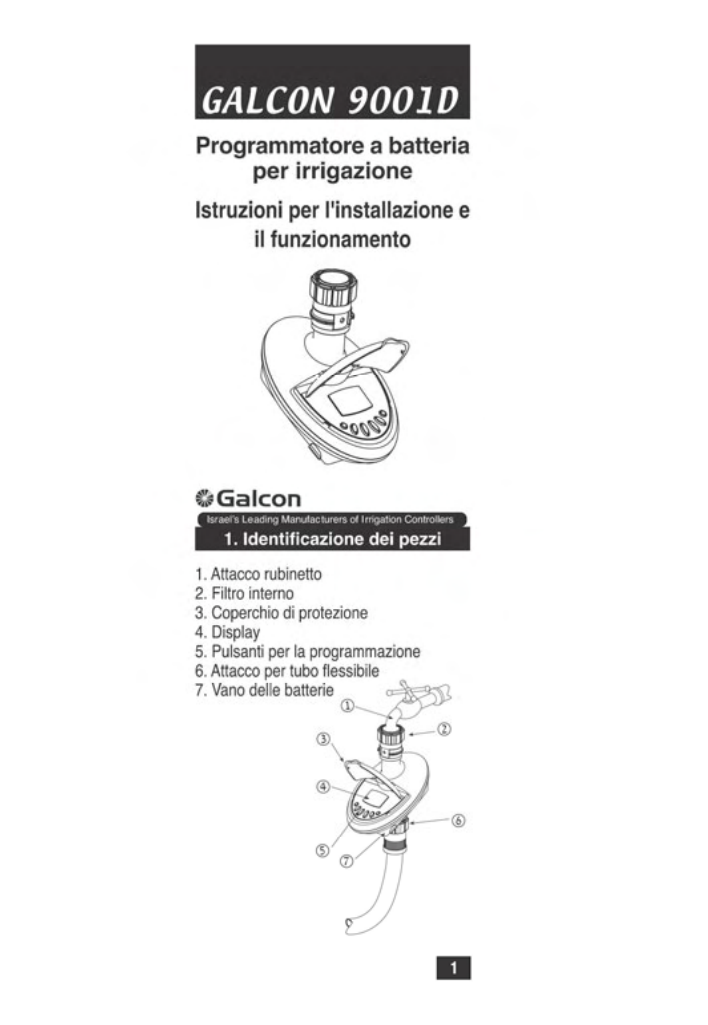

Il manuale del Galcon 9001D è impostato come istruzione essenziale per installare e far funzionare un programmatore da rubinetto alimentato a batteria, con programmazione settimanale basata su durata, giorni di irrigazione e orari di avvio. Nella prima parte il documento serve a riconoscere i componenti e a capire dove intervenire: vengono identificati l’attacco al rubinetto, il filtro interno, il coperchio di protezione, il display, i pulsanti di programmazione, l’attacco di uscita per il tubo flessibile e il vano batterie, così da orientarsi tra collegamenti idraulici e comandi.
La configurazione iniziale inizia dall’alimentazione. Il manuale indica di installare una batteria da 9 V collegandola all’apposito connettore e richiudendo il vano, con l’avvertenza di mantenere asciutto il comparto durante la sostituzione e con la prescrizione di usare esclusivamente batterie alcaline. Questa parte è pensata per prevenire i problemi più comuni dei programmatori da esterno, cioè ossidazioni e falsi contatti dovuti a umidità nel vano batteria.
Completata la batteria, il manuale passa al montaggio sul rubinetto. La procedura descritta è quella tipica dei timer da presa: si avvita la ghiera girevole sul rubinetto e si collega l’uscita alla tubazione tramite un raccordo, specificando che tale raccordo potrebbe non essere incluso. Viene richiamata la filettatura 3/4″ femmina/maschio, informazione utile per verificare compatibilità e adattatori prima dell’installazione.
Il centro del manuale è la programmazione e ruota attorno a quattro pulsanti, ciascuno con una funzione precisa. Il tasto di “passaggio di programmazione” serve a scorrere tra le modalità da impostare, come orologio e irrigazione; il tasto di “selezione parametro” serve a scegliere quale valore modificare; i tasti “+” e “–” aumentano o diminuiscono il valore selezionato. Il manuale insiste su una regola operativa che evita errori: il parametro modificabile è sempre quello che lampeggia sul display. Se non si effettuano modifiche, il dispositivo ritorna alla schermata principale dell’orologio; inoltre, dopo alcuni secondi le cifre smettono di lampeggiare e, se ciò avviene prima di aver concluso la procedura, è necessario premere di nuovo il tasto di selezione parametro per continuare.
Una nota importante contenuta nel manuale riguarda l’“irrigazione di soccorso”. Se dopo l’inserimento delle batterie non viene premuto alcun pulsante, l’orologio lampeggia in modo continuo e, trascorso un intervallo indicato, il programmatore avvia automaticamente un’irrigazione breve (5 minuti) nel ciclo di 24 ore. Lo scopo è evitare che l’impianto rimanga completamente inattivo per dimenticanza della programmazione iniziale.
Per rendere attiva la pianificazione, la guida fa impostare prima l’orologio e il giorno della settimana. Si entra nella schermata dell’orologio, si imposta l’ora, poi i minuti, e il manuale spiega anche come commutare la visualizzazione tra formato 12 ore e 24 ore tramite una pressione simultanea di due tasti quando le cifre smettono di lampeggiare. Successivamente si imposta il giorno corrente spostando un indicatore a “goccia” nella parte alta del display fino al giorno desiderato. Questo passaggio è presentato come indispensabile perché i cicli programmati si basano proprio su giorno e ora correnti.
Dopo il riferimento temporale, il manuale guida alla costruzione del programma settimanale con tre blocchi logici. Prima si imposta la durata dell’irrigazione, regolando ore e minuti in modo che il tempo sia coerente con la portata dell’impianto. Poi si selezionano i giorni di irrigazione: la procedura descritta consiste nel far scorrere l’indicatore sui giorni della settimana e attivarli, così da definire in quali giorni il programmatore è autorizzato ad aprire la valvola. Infine si impostano gli orari di partenza dell’irrigazione, identificati come START I, START II, START III e START IV, che consentono più avvii nella stessa giornata; quando un avvio non serve, viene disattivato portandolo a OFF, così da evitare partenze indesiderate.
Il manuale include anche una modalità di funzionamento semiautomatico, utile quando serve irrigare subito senza cambiare la programmazione. In questa modalità la valvola viene aperta per il periodo di irrigazione già definito e, al termine, si richiude automaticamente; la programmazione originaria resta comunque valida e continuerà a funzionare negli orari previsti. Il documento precisa però che il semiautomatico non può essere attivato quando il display è in fase di lampeggio da programmazione, per evitare conflitti tra impostazioni e avvio dell’erogazione.
Per gestire pioggia o manutenzione, il manuale descrive la sospensione temporanea del funzionamento. La sospensione blocca l’avvio dell’irrigazione pur mantenendo in memoria la programmazione; la riattivazione ripristina il ciclo automatico. È anche indicato che, durante la sospensione, il comando di avvio semiautomatico non è disponibile, proprio perché il senso della sospensione è impedire qualunque irrigazione fino a revoca.
La parte di diagnostica e avvisi è focalizzata soprattutto sulla batteria e su una condizione di programmazione incompleta. Quando la batteria inizia a scaricarsi compare l’icona di batteria lampeggiante; il manuale chiarisce che resta ancora energia limitata per azionare la valvola e richiede una sostituzione rapida. In caso contrario il programmatore può continuare ad aprire la valvola per un numero limitato di cicli secondo programma e poi sospendere l’attività mostrando OFF. Viene anche specificato che, durante la sostituzione, i dati del programma restano conservati per un breve intervallo, utile a evitare la perdita delle impostazioni se la sostituzione è rapida. Inoltre, se non vengono confermati correttamente i giorni di irrigazione, compare la dicitura di errore che segnala una definizione mancante del programma e, in tale condizione, il manuale evidenzia che la valvola non può essere aperta in semiautomatico.
La chiusura del manuale tratta la manutenzione ordinaria. Viene consigliato di rimuovere la batteria se il programmatore non viene usato per un periodo prolungato e viene richiamata la presenza del filtro interno, che deve essere rimosso e pulito periodicamente, con una frequenza indicata di due volte l’anno; questa manutenzione è presentata come necessaria per prevenire problemi di funzionamento legati a impurità e detriti. Il manuale indica infine una durata minima della batteria nell’ordine di un anno, a condizione di uso corretto e batteria adeguata.
Manuale Istruzioni Galcon 9001D PDF
Se stai cercando il manuale di istruzioni per il Galcon 9001D, sei nel posto giusto. Qui di seguito troverai il file PDF da scaricare gratuitamente, contenente tutte le informazioni necessarie per l’installazione, la programmazione e l’utilizzo corretto del tuo programmatore Galcon 9001D. Il manuale è una risorsa indispensabile sia per chi utilizza il dispositivo per la prima volta sia per chi desidera consultare rapidamente le istruzioni o risolvere eventuali dubbi durante l’uso quotidiano.
