Se stai cercando il manuale di istruzioni per Genius Brain 16 in formato PDF, sei nel posto giusto. In questa pagina potrai scaricare gratuitamente la guida ufficiale, che ti aiuterà a comprendere tutte le funzionalità del prodotto e a sfruttarne al meglio le potenzialità. Il manuale fornisce spiegazioni dettagliate, illustrazioni chiare e consigli utili per l’utilizzo quotidiano, permettendoti di risolvere eventuali dubbi e di ottenere un’esperienza completa e soddisfacente con il tuo Genius Brain 16.
Cosa Troverai nel Manuale Utente Genius Brain 16
Il manuale Genius BRAIN 16 è una guida di installazione, cablaggio e regolazione della scheda elettronica destinata ad automazioni per cancelli a battente con due motori a 230 V, con gestione di lampeggiante, elettroserratura e fotocellule, e con una radio integrata a 433 MHz per radiocomandi Bravo/Echo. La pubblicazione è breve e operativa: non è un testo “enciclopedico”, ma un insieme di pagine che portano l’installatore dalla sicurezza di base alla messa in servizio, includendo diagnosi tramite LED e procedure di apprendimento dei tempi.
Il documento si apre con la dichiarazione CE di conformità e con una sezione di avvertenze che imposta le regole minime per lavorare in sicurezza e per ridurre i malfunzionamenti. Viene richiesto di togliere alimentazione prima di qualunque intervento, di prevedere a monte un differenziale e un magnetotermico con interruzione onnipolare, di verificare la messa a terra e di separare i cavi di potenza dai cavi di comando e sicurezza, suggerendo guaine separate o cavo schermato con schermo collegato a massa quando necessario. Questa parte è importante perché la scheda gestisce ingressi sensibili e una cattiva posa può tradursi in comandi indesiderati o in letture errate delle sicurezze.
Subito dopo il manuale riporta le caratteristiche tecniche principali, utili per capire limiti e compatibilità dell’impianto. La BRAIN 16 è alimentata a 230 V 50/60 Hz, ha assorbimento contenuto, pilota due motori fino alla potenza massima indicata per ciascuno, fornisce 24 V per accessori con una corrente massima specificata e lavora nel tipico intervallo di temperatura per installazioni esterne. Il tempo di apertura/chiusura è programmabile tramite il tasto “F” entro un intervallo definito, e la radio integrata dichiara la gestione di un numero massimo di codici, con frequenza 433 MHz e codifica per i sistemi Bravo ed Echo associati al comando di apertura totale.
Una sezione molto utile è quella di layout scheda, perché traduce la serigrafia della BRAIN 16 in una mappa leggibile. Vengono identificati i pulsanti di scheda, i fusibili, le morsettiere e i LED di stato: il manuale spiega che un pulsante è dedicato all’apprendimento dei tempi di lavoro e l’altro alla programmazione radio, mentre una serie di LED indica lo stato degli ingressi Open A, Open B, Stop e fotocellule, e un LED separato segnala la fase di apprendimento dei tempi. Vengono inoltre indicati i due gruppi di microinterruttori, DS1 e DS2, che determinano logiche e comportamenti della centrale. Questa mappa serve a orientarsi immediatamente durante cablaggio e collaudo, perché la scheda è pensata per essere diagnosticata “a vista” tramite LED.
Il capitolo dei collegamenti è organizzato per morsettiera e, nelle figure, mostra chiaramente come attestare rete, motori e accessori. La morsettiera di alimentazione rete prevede i morsetti di linea, neutro e terra. La morsettiera motori e lampeggiante distingue i tre morsetti per il motore 1 e i tre per il motore 2, più l’uscita lampeggiante a 230 V entro il limite indicato; nelle tavole è anche evidenziato che il motore 1 è quello che parte per primo, informazione rilevante quando le ante hanno sormonto o quando si vuole definire quale anta “apre per prima”. La morsettiera ingressi include i contatti di comando Open A e Open B come normalmente aperti, lo Stop come normalmente chiuso, i contatti delle fotocellule in chiusura e in apertura come normalmente chiusi, l’alimentazione 24 V per accessori, un morsetto dedicato al “TX FSW” per il test failsafe delle fotocellule, i morsetti per elettroserratura e l’ingresso antenna. Il manuale inserisce anche esempi grafici per ricordare la regola di cablaggio tipica: contatti N.A. in parallelo quando si replicano comandi della stessa funzione e contatti N.C. in serie quando si concatenano dispositivi di sicurezza o stop.
Le pagine successive approfondiscono i collegamenti con schemi dedicati, soprattutto per le fotocellule. Vengono mostrati casi tipici con una coppia di fotocellule per la chiusura e una coppia per apertura/chiusura, oltre a configurazioni con più coppie in chiusura. Il manuale spiega anche come attivare il FAIL SAFE sulle fotocellule: bisogna abilitare l’opzione via dip-switch e portare il negativo del trasmettitore al morsetto dedicato, in modo che la scheda esegua un controllo delle fotocellule prima di ogni movimento. Questo punto è centrale perché collega una scelta di programmazione a un cablaggio specifico: senza quel collegamento, la funzione non può essere eseguita correttamente.
La parte di programmazione tramite microinterruttori spiega che DS1 governa principalmente la regolazione della forza per ciascun motore e la logica di funzionamento, includendo, nelle logiche automatiche, anche il tempo di pausa prima della richiusura, oltre al ritardo d’anta in chiusura. DS2 gestisce invece ritardo d’anta in apertura, comportamento delle fotocellule in chiusura (inversione immediata oppure inversione al disimpegno), abilitazione del failsafe e la funzione “colpo d’inversione” più “colpo d’ariete”, cioè due impulsi controllati utili per facilitare rispettivamente lo sgancio e l’aggancio dell’elettroserratura. Il manuale descrive anche le logiche di funzionamento con testo esplicativo: sono presenti modalità semiautomatiche e automatiche, incluse varianti “passo-passo”, una logica con comandi separati e una modalità “uomo presente”, e per ciascuna viene chiarito come reagisce il cancello a impulsi durante apertura, pausa e chiusura e come intervengono le fotocellule.
Per la parte radio, il manuale descrive la memorizzazione dei radiocomandi Bravo/Echo sul canale di apertura totale e include anche la memorizzazione remota, cioè l’apprendimento di nuovi radiocomandi partendo da uno già abilitato e trovandosi nelle vicinanze della scheda. Sono inoltre riportate le istruzioni per la cancellazione totale della memoria radio tramite pressione prolungata del pulsante di apprendimento, con una sequenza di lampeggi che indica le fasi della cancellazione e con l’avvertenza che rilasciare il pulsante troppo presto interrompe la procedura e non cancella nulla.
Il capitolo più “procedurale” è quello dell’apprendimento dei tempi di lavoro, che serve a impostare tempi e rallentamenti senza intervenire con trimmer analogici. Il manuale richiede che il primo movimento dell’apprendimento sia in apertura, altrimenti bisogna invertire la fase di apertura/chiusura del motore, e ribadisce che sono necessari fermi meccanici in apertura e chiusura. La nota più importante è di sicurezza: durante l’apprendimento stop e sicurezze sono disattivati, quindi l’operazione va eseguita evitando transiti nell’area di manovra. La sequenza è descritta come serie di impulsi Open A che “insegnano” alla scheda inizio rallentamento e arresto per anta 1 e anta 2 in apertura e in chiusura, fino alla fine della procedura segnalata dal LED dedicato. È presente anche una nota pratica su come eliminare il rallentamento in alcune fasi aspettando la battuta e inviando impulsi ravvicinati, e un richiamo al fatto che interruzioni ripetute durante i cicli possono rendere non ripetibile il rallentamento finché non si completa almeno un ciclo senza interruzioni.
La guida include infine una sezione di diagnostica basata sui LED degli ingressi, spiegando quale stato è atteso a cancello pronto e come interpretare acceso/spento per Open A, Open B, Stop e fotocellule, e aggiunge una piccola guida alla ricerca guasti che indirizza subito verso controlli tipici, come presenza rete 230 V, integrità fusibili, variazione LED quando si dà un comando, e corretto allineamento delle fotocellule verificando che il LED associato cambi stato interrompendo il fascio. Nelle ultime pagine compaiono anche tabelle che sintetizzano, per ciascuna logica, l’effetto dei comandi e delle sicurezze in funzione dello stato dell’automazione, utili per prevedere il comportamento prima della consegna e per verificare che la logica scelta sia coerente con l’uso previsto dal cliente.

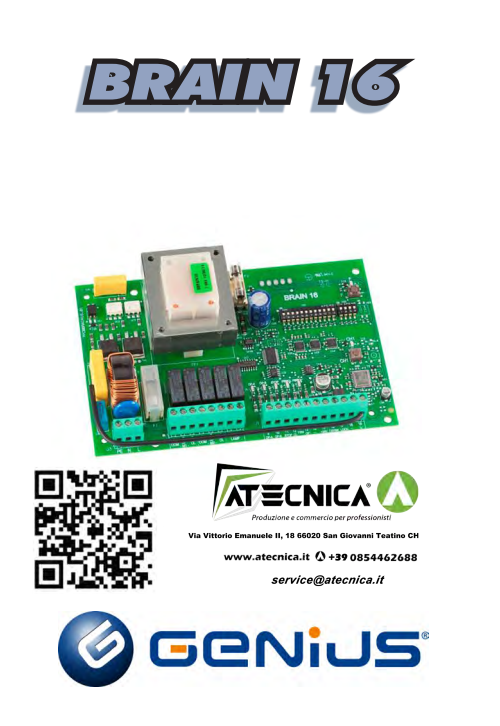

Manuale di Istruzioni Genius Brain 16 PDF
In questa sezione troverai il manuale di istruzioni del Genius Brain 16 disponibile in formato PDF, pronto per essere scaricato. Il manuale ti guiderà passo dopo passo nell’utilizzo e nella configurazione del dispositivo, illustrando tutte le sue funzionalità principali e fornendo consigli utili per sfruttarlo al meglio. Scaricando il documento, avrai sempre a portata di mano le informazioni necessarie per risolvere eventuali dubbi e ottenere il massimo dal tuo Genius Brain 16.
