In questa pagina puoi trovare il manuale di istruzioni in formato PDF per l’idropulitrice Parkside PHD 135 E5, disponibile per il download gratuito. Il manuale fornisce tutte le informazioni necessarie per l’installazione, l’uso corretto e la manutenzione dell’apparecchio, oltre a dettagli sulle caratteristiche tecniche e le norme di sicurezza da seguire. Scaricando il manuale potrai consultare facilmente suggerimenti utili, risolvere eventuali problemi e sfruttare al meglio le funzionalità della tua idropulitrice Parkside.
Cosa Troverai nel Manuale Utente Idropulitrice Parkside PHD 135 E5
Il manuale dell’idropulitrice Parkside PHD 135 E5 è strutturato per accompagnare l’utente dall’inquadramento dell’impiego previsto fino alla gestione di avviamento, utilizzo, pulizia, rimessaggio e risoluzione delle anomalie, con un’attenzione marcata alla sicurezza perché il getto ad alta pressione e l’alimentazione elettrica comportano rischi specifici. L’introduzione chiarisce che l’apparecchio è destinato all’uso privato per il lavaggio con getto d’acqua ad alta pressione di superfici e oggetti come macchine, veicoli, costruzioni, attrezzi, facciate, terrazze e attrezzature da giardino, raccomandando di rispettare sempre le indicazioni del produttore dell’oggetto da pulire e specificando che l’uso professionale continuativo non rientra nella destinazione d’uso e fa decadere la garanzia.
Una parte iniziale del manuale serve a riconoscere l’apparecchio e le sue funzioni. Vengono presentati il corpo macchina con ruote e maniglia di trasporto ribaltabile, la pistola con leva di erogazione e sicura per bambini, la lancia e il tubo alta pressione, oltre al serbatoio detergente integrato con tubo di aspirazione e ai due principali terminali di lavoro, cioè la lancia con ugello standard “Vario” e la turbo fresa per lo sporco. Il manuale spiega anche la logica dell’innesto rapido e dei comandi di sgancio, così da poter montare e smontare correttamente tubo e accessori senza forzature.
La sezione dei dati tecnici fornisce il contesto prestazionale e i limiti operativi. Per la PHD 135 E5 sono indicati alimentazione a 230 V~ 50 Hz, potenza nominale 1800 W, classe di protezione II con doppio isolamento e grado di protezione IPX5; vengono riportati il peso, la lunghezza del cavo e del tubo alta pressione e i valori idraulici principali, con pressione di lavoro e pressione massima ammissibile, portata nominale e portata massima nominale, oltre ai limiti di pressione e temperatura dell’acqua in ingresso. Questa parte è utile per valutare la compatibilità con l’impianto idrico e per capire che l’apparecchio deve lavorare entro parametri precisi, specialmente riguardo alla temperatura massima dell’acqua in ingresso.
Il capitolo sicurezza è sviluppato in modo esteso e insiste su due famiglie di pericoli: quelli legati al getto ad alta pressione e quelli elettrici. Il manuale ribadisce che il getto può essere pericoloso se usato in modo improprio e non deve mai essere diretto verso persone, animali, apparecchiature elettriche attive o verso la macchina stessa, e che non va usato per “pulire” indumenti o calzature indossate. Sul versante elettrico viene richiesto l’impiego di una presa protetta da interruttore differenziale con corrente di intervento non superiore a 30 mA e l’uso di prolunghe idonee per esterno, mantenendo le connessioni asciutte e sollevate dal suolo. È inoltre evidenziato un principio operativo che ritorna più volte: se durante l’uso si danneggia il cavo, oppure quando si collega l’acqua o si tenta di eliminare perdite, bisogna scollegare subito la spina dalla rete prima di intervenire.
Per la preparazione all’uso, la guida descrive la catena corretta di collegamenti, partendo dall’acqua. Il manuale richiede un tubo di alimentazione di dimensione e lunghezza adeguate e indica che l’idropulitrice non è adatta a essere collegata direttamente a una rete di acqua potabile senza un separatore di sistema che impedisca il riflusso di acqua e detergente nella tubazione; viene richiamato anche lo standard di riferimento per tale dispositivo. Prima dell’avvio vero e proprio, il manuale fa sfiatare il tubo di alimentazione lasciando scorrere acqua finché non esce senza bolle, così da ridurre il rischio di aria nel circuito e irregolarità di pressione. Una volta predisposta l’alimentazione idrica, si collega il filtro all’ingresso, si monta il raccordo rapido del tubo da giardino, si collega il tubo alta pressione alla macchina e alla pistola e si sceglie l’accessorio da montare sulla lancia.
La scelta degli accessori viene spiegata in modo funzionale. L’ugello standard Vario consente di variare l’ampiezza del getto ruotando la punta e di passare da bassa pressione ad alta pressione spostando la stessa punta, con la nota che la bassa pressione è la condizione necessaria quando si vuole aspirare ed erogare detergente. La turbo fresa, invece, utilizza un getto rotante e il manuale la presenta come adatta a lavorazioni efficaci con un consumo d’acqua contenuto, richiamando comunque l’attenzione al controllo del rinculo e all’uso prudente su superfici delicate. Il montaggio avviene tramite innesti rapidi, mentre lo smontaggio richiede l’uso del pulsante di sgancio previsto, così da evitare sollecitazioni sui componenti.
La parte di funzionamento descrive una sequenza di avvio che mette al centro la sicurezza e la prevenzione del “funzionamento a secco”. Il manuale fa verificare che l’interruttore sia su spento, richiede di posizionare la macchina in verticale e di aprire completamente il rubinetto prima di accendere, perché far funzionare la pompa con acqua chiusa può danneggiare l’apparecchio. Dopo l’accensione, il motore lavora fino a creare pressione e poi si arresta; quando si preme la leva della pistola, il getto parte e il motore si riavvia, mentre rilasciando la leva il motore si ferma mantenendo pressione nel sistema. Viene sottolineata la necessità di una posizione stabile e di una presa salda, perché la forza di rinculo del getto può essere rilevante. Nei momenti di pausa, il manuale chiede di bloccare la leva con la sicura bambini e, se la pausa è prolungata, di spegnere l’apparecchio.
Per la pulizia con detergente, il manuale specifica che l’apparecchio è progettato per detergenti neutri basati su tensioattivi anionici biodegradabili e avverte che sostanze diverse o chimici non compatibili possono ridurre la sicurezza e danneggiare l’idropulitrice. L’uso del detergente è legato al serbatoio integrato, che viene estratto per il riempimento e poi reinserito; il tubo di aspirazione va portato fino al fondo del serbatoio e la Vario deve essere impostata in bassa pressione, cioè con la punta spostata in avanti, perché è quella la condizione che abilita l’aspirazione del detergente. Dopo aver lavorato con detergente, il manuale imposta una chiusura “pulita” dell’attività chiedendo di svuotare il serbatoio e risciacquare l’impianto con acqua pulita finché non restano residui nelle linee.
Una sezione dedicata tratta l’aria nel circuito e lo spurgo. Se si avvertono irregolarità o manca pressione, il manuale propone procedure di sfiato sia del tubo di alimentazione sia della macchina, alternando fasi di accensione, spegnimento e scarico della pressione tramite la pistola fino a eliminare l’aria. Questo contenuto è collegato direttamente anche alla parte di diagnosi guasti, dove la presenza di aria è indicata come una delle cause tipiche di “assenza di pressione” o “mancata erogazione”.
La chiusura del lavoro segue un ordine preciso: si rilascia la leva, si spegne la macchina, si chiude il rubinetto e si scarica la pressione residua premendo la leva della pistola finché il circuito non è depressurizzato; solo a quel punto si scollega la spina e poi l’alimentazione idrica. Il manuale collega questa sequenza alla sicurezza, perché lavorare su collegamenti o accessori con circuito in pressione o macchina alimentata può generare situazioni pericolose.
Per pulizia e manutenzione ordinaria, il manuale indica che l’apparecchio è sostanzialmente privo di manutenzione programmata, ma richiede di mantenerlo pulito e di non lavarlo mai con getti d’acqua o sotto acqua corrente. La pulizia corretta è descritta come rimozione di sporco con spazzola morbida o panno leggermente umido e attenzione a mantenere libere le feritoie di ventilazione. Viene trattata la pulizia del filtro di ingresso acqua e la pulizia dell’ugello Vario tramite l’apposita ago di pulizia, da usare quando impurità o corpi estranei occludono il foro e causano cali o oscillazioni di pressione.
Il capitolo sul rimessaggio è orientato soprattutto alla protezione dal gelo. Il manuale avverte che idropulitrice e accessori possono essere distrutti dal gelo se non vengono svuotati completamente dall’acqua e propone una procedura di svuotamento che include la disconnessione dall’acqua, un breve funzionamento della macchina e l’azionamento della pistola fino a far cessare l’uscita d’acqua, completando poi lo svuotamento di accessori e tubo alta pressione. La conservazione viene indicata come preferibilmente in luogo asciutto, protetto da polvere e gelo e non accessibile ai bambini, riponendo accessori e cavi nei rispettivi alloggiamenti.
La sezione di ricerca guasti è presentata con logica diagnostica, partendo dalle cause più frequenti. Se la macchina non parte, il manuale rimanda a verificare posizione dell’interruttore, presenza di tensione, integrità di presa e fusibili e compatibilità dell’impianto con i dati di targa. Se non esce acqua o manca pressione, vengono richiamati lo spurgo dell’aria, la verifica della pressione di rete e il corretto montaggio dei raccordi. Se il sistema perde, il manuale indirizza a controllare tenute e raccordi e, in particolare, la connessione acqua e il raccordo rapido con anello di tenuta. Se la pressione oscilla, vengono indicate come cause tipiche la Vario sporca o ostruita e si ribadisce l’intervento di risciacquo e pulizia del foro con l’ago, oltre alla prova di erogazione con ugello rimosso per verificare che dalla pistola l’acqua esca senza impedimenti.

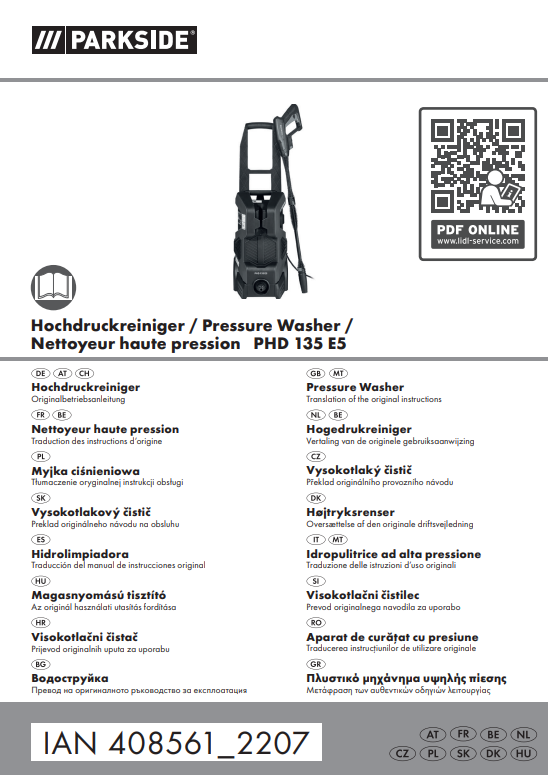

Manuale di Istruzioni Idropulitrice Parkside PHD 135 E5 PDF
In questa sezione è possibile trovare il manuale di istruzioni della Idropulitrice Parkside PHD 135 E5 in formato PDF, pronto per essere scaricato gratuitamente. Il documento offre tutte le informazioni necessarie per un utilizzo corretto e sicuro dell’apparecchio, dalla descrizione delle sue funzionalità alle indicazioni per la manutenzione ordinaria. Scaricare il manuale permette di consultare facilmente le istruzioni in ogni momento, facilitando la risoluzione di eventuali dubbi durante l’uso dell’idropulitrice.
