Cosa Troverai nel Manuale Utente Jardibric PNR11
Il manuale del Jardibric PNR11 è un foglio di istruzioni molto sintetico, ma in realtà contiene tutte le informazioni essenziali per capire che tipo di prodotto si ha tra le mani, come montarlo, come programmarlo e quali limiti rispettare per non danneggiarlo o usarlo in modo improprio. Si tratta di un programmatore per irrigazione da rubinetto pensato per uso privato in giardino, alimentato a batteria e costruito per comandare l’apertura e la chiusura dell’acqua secondo tempi impostati dall’utente. Il documento è multilingue e ripete lo stesso contenuto in più lingue, tra cui italiano, francese, spagnolo, portoghese e inglese, il che conferma che il produttore ha voluto concentrare su due pagine una guida pratica immediata, più simile a una scheda di uso rapido che a un manuale esteso. La sostanza però è chiara: il PNR11 è destinato a irrigazione e nebulizzazione da esterno, non a impieghi industriali o professionali generici.
Il manuale comincia dalla descrizione dei comandi e dei punti funzionali dell’apparecchio. Spiega che l’utente deve familiarizzare con cinque elementi principali. Il primo è l’indicatore dello scarico batterie, che in funzionamento normale si accende ogni quattro secondi. Se invece lampeggia velocemente, la batteria è quasi esaurita e va sostituita. Il testo avverte in modo molto concreto che, se la pila è troppo scarica, il programmatore smette di funzionare e l’elettrovalvola resta chiusa, con il risultato che il giardino non viene più irrigato. Questa indicazione non è secondaria: il manuale consiglia espressamente di cambiare la pila prima di partire per le ferie, proprio per evitare che l’intero sistema si blocchi quando non c’è nessuno a controllarlo. Il secondo elemento è il pulsante o manopola “Frequency”, che serve a impostare l’intervallo tra un’irrigazione e la successiva, da 30 secondi fino a una settimana. Il terzo è “Runtime”, che serve invece a fissare la durata dell’irrigazione. Il quarto è il tasto “Delay”, pensato per ritardare la partenza da una fino a ventitré ore. Il quinto è la presa per il sensore di pioggia, un accessorio opzionale indicato come DP13, che permette di interrompere l’irrigazione quando piove. Già da questa apertura si capisce che il PNR11 non è un dispositivo complesso, ma è progettato per dare all’utente un controllo essenziale e diretto: quando annaffiare, per quanto tempo, e con la possibilità di sospendere il ciclo in caso di pioggia o di posticiparne l’avvio.
Il manuale riporta poi le caratteristiche tecniche, che aiutano a capire il campo di utilizzo reale del prodotto. L’alimentazione è a corrente continua da 9 volt tramite batteria 6LR61 nuova. L’assorbimento a riposo è indicato come molto basso, fino a 50 microampere, mentre l’intensità di funzionamento può arrivare a 500 milliampere. Il dispositivo è previsto per lavorare tra 5 e 60 gradi centigradi, con pressione dell’acqua compresa tra 0,5 e 8 bar e portata dichiarata pari o superiore a 40 litri al minuto. Questi dati fanno capire che il programmatore non è un semplice accessorio decorativo, ma un’apparecchiatura che deve lavorare in un intervallo abbastanza preciso di temperatura e pressione. Il manuale, infatti, torna più volte sulla necessità di usare acqua pulita, dolce o comunque fresca e chiara, con temperatura non superiore a 40 gradi, e invita a verificare il filtro se necessario. In sostanza, il PNR11 è fatto per un impianto da giardino ordinario, non per acqua sporca, per liquidi diversi dall’acqua o per pressioni fuori scala.
La parte dedicata all’installazione è una delle più importanti perché rivela che il produttore vuole evitare due errori tipici: il montaggio scorretto e il serraggio eccessivo. Il primo passo consiste nell’inserire una batteria 6LR61. Il manuale descrive l’operazione in modo visivo e testuale: bisogna estrarre con decisione il modulo anteriore del programmatore, svitare il vano batteria, inserire una pila nuova e poi rimontare i pezzi. Successivamente il programmatore va collegato a un rubinetto da 20 x 27 mm e il tubo d’irrigazione va connesso all’uscita della centralina tramite raccordo rapido. Una volta completato il montaggio, si devono impostare frequenza e durata. C’è anche una raccomandazione molto netta sul serraggio: stringere solo con la mano e non usare pinze o altri attrezzi. Questo dettaglio, apparentemente banale, dice molto sul tipo di prodotto. È un dispositivo plastico e da giardino, pensato per essere montato senza utensili professionali, e il rischio di rottura per eccesso di forza è evidentemente considerato concreto dal costruttore. La stessa immagine del manuale mostra il timer collegato verticalmente al rubinetto, con il dado rivolto verso l’alto, proprio per evitare infiltrazioni nel vano batteria.
Sul piano della programmazione, il manuale punta tutto sulla semplicità. L’esempio principale proposto è quello dell’irrigazione quotidiana per dieci minuti. Per ottenerla bisogna ruotare la manopola “Frequency” su 24 ore e la manopola “Runtime” su 10 minuti. Il manuale chiarisce che l’irrigazione inizierà dopo 24 ore e durerà 10 minuti, ripetendosi poi ogni giorno con lo stesso ciclo. È molto importante la nota che accompagna questo esempio: la prima volta il programmatore non parte subito, ma si attiva soltanto dopo l’intervallo impostato con “Frequency”. In altri termini, il PNR11 non ragiona come un orologio con orario assoluto già sincronizzato, ma come un timer relativo che conta il tempo a partire dalla regolazione effettuata. Questa è una chiave fondamentale per non fraintendere il funzionamento. Se l’utente imposta oggi un ciclo ogni 24 ore, la prima irrigazione non avviene immediatamente, ma allo scadere delle 24 ore. Per questo il costruttore inserisce anche la funzione di ritardo, che serve a personalizzare l’orario della prima partenza senza cambiare la logica generale del timer.
La funzione “Delay” è spiegata con un esempio molto efficace. Se sono le 9 del mattino e si vuole che l’irrigazione parta alle 18, bisogna tenere premuto il tasto “Delay” per più di due secondi e poi rilasciarlo finché la spia resta accesa in modo continuo. A quel punto bisogna premere subito di nuovo il tasto, senza aspettare che la luce si spenga. Un lampeggio corrisponde a un’ora di ritardo, quindi per arrivare a nove ore occorre ripetere la pressione fino a totalizzare nove impulsi. Per annullare la funzione basta spostare la manopola “Frequency” su un’altra posizione. Questa spiegazione è interessante perché mostra il compromesso tipico dei dispositivi molto semplici: non c’è un display con orologio digitale, ma una logica a impulsi visivi. L’utente non inserisce “18:00” in senso stretto, ma comunica al timer quante ore deve aspettare prima di iniziare il programma. In questo senso il manuale insegna non solo la procedura, ma anche il modo di pensare del prodotto.
Il documento distingue poi tre modi di irrigare: programmata, semi automatica e manuale. L’irrigazione programmata è quella basata sulle due manopole “Frequency” e “Runtime” e si ripete con l’intervallo impostato. L’irrigazione semi automatica serve invece a far partire subito l’acqua senza costruire un programma ciclico completo. In questo caso bisogna mettere “Frequency” su SA e scegliere con “Runtime” una durata precisa. L’irrigazione parte immediatamente e si ferma da sola allo scadere del tempo selezionato. L’irrigazione manuale è ancora più diretta: si porta “Frequency” su SA e “Runtime” su ON. In questo modo l’acqua comincia a scorrere subito ma senza durata prestabilita, e toccherà all’utente ruotare “Runtime” su OFF per interromperla. Questa tripartizione rende il PNR11 adatto sia a chi vuole automatizzare il giardino, sia a chi vuole soltanto un comando rapido temporizzato o un’apertura manuale controllata. Il manuale insiste però su una regola logica molto importante: la frequenza deve sempre essere superiore alla durata dell’irrigazione, altrimenti l’impostazione non è valida. È una precisazione fondamentale, perché impedisce di creare un ciclo impossibile, ad esempio un’annaffiatura che duri più dell’intervallo tra due partenze.
C’è un piccolo punto in cui il manuale merita una lettura attenta. Nella versione italiana, il comando “Runtime” viene descritto in apertura come capace di definire la durata dell’irrigazione da 5 secondi a 1 settimana. Nella stessa pagina, però, l’esempio operativo usa minuti, e nelle versioni francese, spagnola e inglese la durata massima viene indicata come 60 minuti. Questo fa pensare che la dicitura italiana “1 settimana” nella riga descrittiva sia probabilmente un refuso, mentre il limite corretto, coerente con le altre lingue e con la funzione del dispositivo, è 60 minuti. È uno di quei casi in cui il contenuto complessivo del foglio aiuta a interpretare correttamente una singola riga apparentemente incongruente.
Le avvertenze finali completano il quadro e sono molto più rilevanti di quanto sembri. Il produttore chiarisce che il PNR11 è destinato esclusivamente all’uso privato nel giardino e soltanto all’esterno, per comandare irrigatori, sistemi di irrigazione o sistemi di nebulizzazione. Viene escluso l’uso industriale e viene vietato il contatto con derrate alimentari, prodotti chimici, materiali infiammabili o esplosivi. Questa precisazione serve a delimitare in modo netto il campo d’impiego, evitando che l’apparecchio venga usato come valvola temporizzata universale. Il manuale insiste anche sul montaggio verticale per evitare infiltrazioni nella zona batterie, sulla qualità dell’acqua, sulla necessità di controllare la pila prima di assenze prolungate e sul fatto che il gelo può danneggiare il timer. Per l’inverno raccomanda quindi di smontarlo, conservarlo in un luogo asciutto e protetto dal gelo e togliere la batteria. Infine richiama lo smaltimento separato come rifiuto elettrico ed elettronico e la conformità alle direttive europee riportate nel foglio. Tutto ciò conferma che il manuale non è solo una guida funzionale, ma anche un documento di uso corretto, conservazione e fine vita del prodotto.

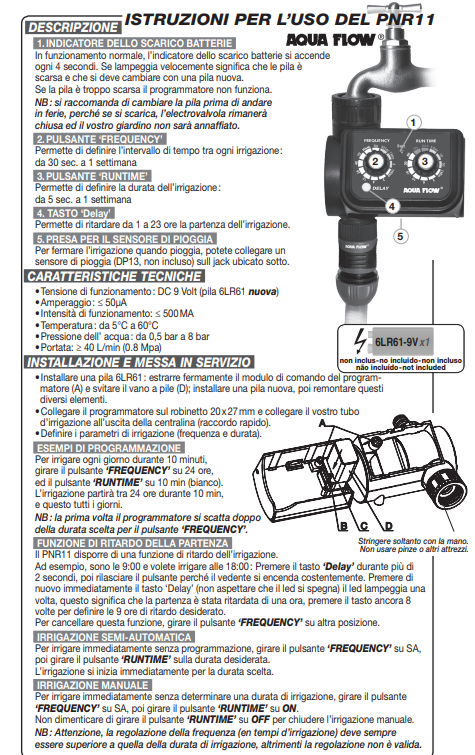

Manuale di Istruzioni Jardibric PNR11 PDF
