In questa pagina puoi trovare il manuale di istruzioni della centralina Palazzetti FC 810 in formato PDF, pronto per essere scaricato. Il manuale fornisce tutte le informazioni necessarie per l’installazione, l’utilizzo e la manutenzione della centralina, con istruzioni dettagliate e consigli utili per un funzionamento ottimale. Scaricando il documento, avrai sempre a portata di mano una guida affidabile per risolvere eventuali dubbi o consultare rapidamente le procedure corrette.
Cosa Troverai nel Manuale Utente Centralina Palazzetti FC 810
Il manuale della centralina Palazzetti FC 810 spiega come utilizzare e come installare questo termoregolatore da incasso progettato per la gestione dei termocamini ad aria, cioè per comandare il ventilatore che distribuisce l’aria calda e, quando previsto dal modello di camino, anche un eventuale kit di accensione denominato “Scintilla”. La filosofia del dispositivo è rendere visibili e controllabili le condizioni di funzionamento tramite display e LED, che mostrano la temperatura rilevata, lo stato delle uscite e l’eventuale presenza di anomalie.
Il manuale chiarisce la configurazione fisica e funzionale dell’apparecchio: la FC 810 è una centralina da incasso “a 3 moduli” compatibile con placche di serie comuni, corredata di scatola da incasso, placca di copertura e di una sonda di temperatura su cavo in teflon (lunghezza 2 metri, bulbo lungo 100 mm) con accessori di fissaggio, oltre ai componenti per la messa a terra. Dal punto di vista elettrico, la morsettiera interna è codificata per collegare alimentazione, ventilatore, ingresso e uscita del kit Scintilla e la sonda. Il manuale richiama che l’installazione e le modifiche parametriche sono attività da personale qualificato, perché un cablaggio errato o una taratura non coerente può compromettere sicurezza e prestazioni.
Nella parte dedicata all’uso, il documento descrive il pannello comandi e il significato operativo dei tasti. L’accensione e lo spegnimento della centralina avvengono con una pressione prolungata del tasto dedicato, mentre una pressione breve consente di scorrere le modalità di funzionamento quando il modello lo permette. Il manuale evidenzia che la selezione della velocità del ventilatore avviene tramite i tasti di incremento e decremento e che la scala è espressa in livelli; in modalità manuale è prevista anche la possibilità di porre la ventilazione a “zero”, mentre nelle modalità automatiche la logica evita impostazioni non coerenti con il controllo temperatura.
Un aspetto importante del manuale è la distinzione tra due famiglie di configurazioni, identificate dal parametro Cod. Nei modelli con ingresso termostato la centralina lavora sostanzialmente in automatico: la ventola entra in funzione quando l’aria comincia a scaldarsi e, se la temperatura è ancora bassa, il display segnala lo stato di attesa. Nei modelli con ingresso sonda aeraulica la centralina mette a disposizione tre logiche: una gestione manuale che mantiene la ventola alla velocità impostata indipendentemente dalla temperatura, una gestione automatica che avvia la ventilazione quando l’aria diventa calda e una gestione proporzionale in cui la velocità varia automaticamente in funzione della temperatura letta dalla sonda. Il manuale collega inoltre il LED di stato del ventilatore alla comprensione immediata dell’uscita attiva.
Sempre per i modelli con sonda aeraulica, il manuale descrive due funzioni pensate per la sicurezza termica del sistema. La funzione di standby consente, a dispositivo teoricamente “spento”, di riattivare automaticamente la centralina quando il focolare risulta caldo, così da garantire lo smaltimento del calore residuo tramite ventilazione. La funzione di sicurezza interviene se la temperatura letta è elevata e la ventola è ferma perché l’utente ha selezionato manualmente una condizione non idonea: in questo caso la centralina forza temporaneamente la modalità proporzionale dopo un breve ritardo, poi, cessata la condizione di rischio, ritorna alla modalità precedente se le impostazioni non sono cambiate. Se la temperatura diventa “molto alta”, il manuale prevede la funzione di allarme, che attiva un segnale acustico e porta la ventola alla massima velocità per dissipare l’eccesso di calore; l’avviso può essere silenziato per alcuni minuti con la pressione di un tasto, ma si riattiva se la condizione persiste.
La diagnostica è volutamente essenziale e basata su messaggi a display. Il manuale indica che, per i modelli con sonda, la centralina segnala un guasto sonda con due codici: un valore “basso” fuori scala, interpretato come sonda interrotta o scollegata, e un valore “alto” fuori scala, interpretato come corto circuito della sonda. Il documento tratta anche l’errore di configurazione dell’ingresso: se la centralina è impostata per leggere una sonda ma in realtà è cablato un termostato, o viceversa, possono comparire indicazioni e comportamenti anomali fino alla visualizzazione di un errore dedicato, proprio per evidenziare che il tipo di ingresso selezionato non corrisponde al cablaggio reale.
La sezione per l’installatore spiega come intervenire sui parametri tramite un menu secondario, accessibile con una combinazione di tasti e pensato per regolare le soglie e i comportamenti della centralina. In questa parte il manuale riporta le tarature principali, tra cui la temperatura di attivazione della ventola, la soglia di intervento dell’allarme, la soglia di intervento della sicurezza e l’abilitazione o meno delle funzioni di sicurezza e standby, oltre al parametro che definisce l’intervallo di regolazione in modalità proporzionale. Viene anche descritta una procedura pratica per tarare “in diretta” due livelli di velocità del ventilatore, così da calibrare le corrispondenze tra livelli impostati e risposta effettiva del ventilatore, con risultati immediatamente riscontrabili durante la regolazione.
Il manuale dedica inoltre spazio alle indicazioni di installazione della sonda e alla configurazione dell’ingresso. La sonda aeraulica deve essere posizionata sul tubo dell’aria calda a distanza indicativa di circa trenta centimetri dall’uscita del camino o dalla bocchetta, fissandola con l’ogiva, dado e ferma-sonda forniti, mentre il termostato viene avvitato nella sede filettata prevista sul termocamino. La modifica del parametro di configurazione dell’ingresso richiede poi un riavvio dell’alimentazione della centralina, perché il manuale la considera una variazione strutturale del modo di funzionamento. È riportato anche un caso particolare legato a un ventilatore tangenziale in una specifica variante: quando il termostato è cablato in serie al motore, è previsto un ponticello sui morsetti della sonda per garantire la corretta lettura/gestione dell’ingresso secondo la configurazione prevista.
Per i termocamini predisposti, il documento spiega anche il collegamento del kit Scintilla, trattandolo come un accessorio comandabile dalla centralina: la FC 810 gestisce un ingresso e un’uscita dedicati e, lato utente, l’attivazione avviene tramite un tasto che fa comparire un’indicazione temporanea e poi mantiene la segnalazione finché il focolare non risulta acceso.

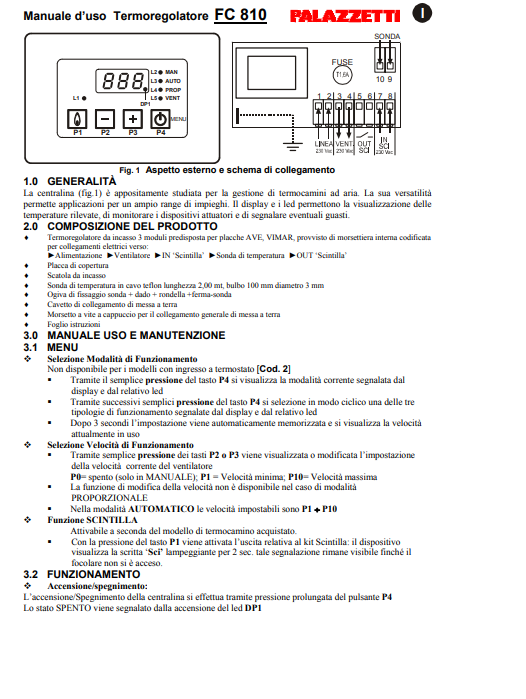

Manuale di Istruzioni Centralina Palazzetti FC 810 PDF
In questa sezione puoi trovare il manuale di istruzioni della centralina Palazzetti FC 810 in formato PDF, disponibile per il download gratuito. Il documento fornisce tutte le informazioni necessarie per l’installazione, l’utilizzo e la manutenzione della centralina, offrendo una guida completa e dettagliata per un funzionamento ottimale dell’apparecchio. Scaricare il manuale ti permetterà di avere sempre a portata di mano le risposte ai dubbi più comuni e di consultare rapidamente le procedure consigliate dal produttore.
