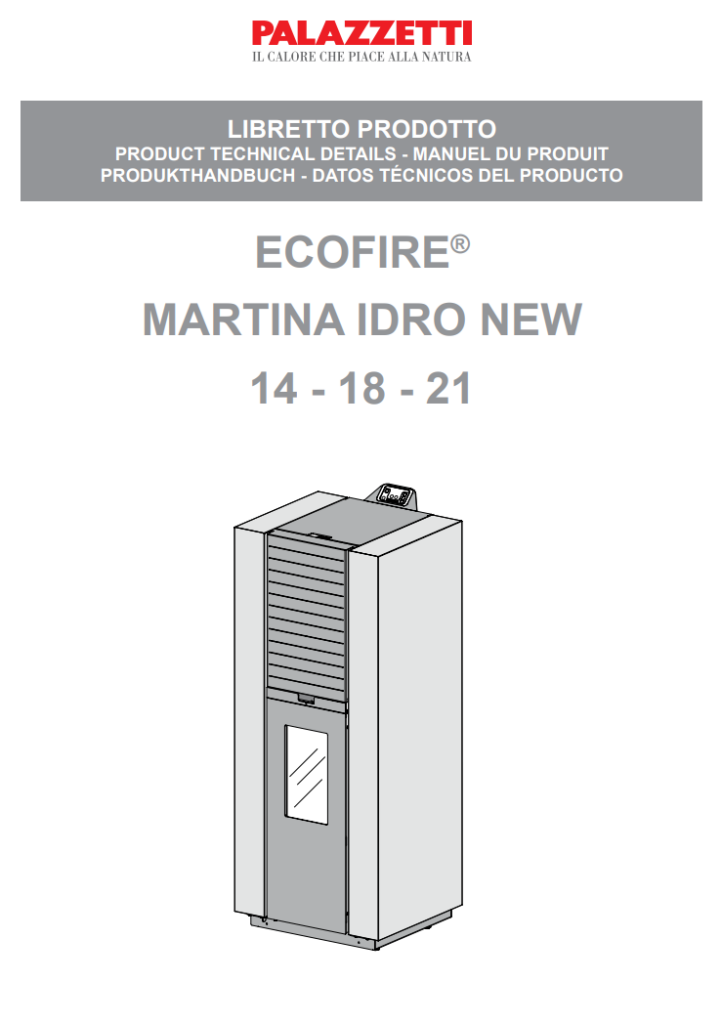

Il libretto prodotto della Palazzetti Ecofire Martina Idro New non è un manuale “passo per passo” di utilizzo quotidiano, ma una scheda tecnica estesa che serve a inquadrare correttamente l’apparecchio, a riconoscerne componenti e collegamenti e a fornire all’installatore i dati indispensabili per posa, allacci e verifiche. Il documento copre le tre taglie 14, 18 e 21, che condividono struttura e connessioni di base ma differiscono per potenze erogate e per i volumi minimi dei locali consigliati.
La Martina Idro New è una stufa a pellet “idro”, quindi destinata soprattutto a cedere energia al circuito acqua dell’impianto e a lavorare in pressione entro i limiti dichiarati dal costruttore. Nel libretto sono riportati i valori di pressione massima di esercizio, indicata in 2 bar, e il contenuto d’acqua della caldaia interna, pari a 20 litri, informazioni che servono a impostare correttamente il circuito idraulico e a verificarne la compatibilità con i dispositivi di sicurezza e con l’eventuale espansione dell’impianto.
Una delle informazioni più operative riguarda le condizioni di installazione in sicurezza rispetto ai materiali combustibili. Nella pagina dedicata alle distanze minime viene fornita una tabella con quote e un disegno di riferimento: la distanza frontale è indicata come la più ampia, mentre lateralmente e posteriormente sono riportati valori minori; è presente anche una distanza verticale “di sicurezza” verso l’alto. Lo scopo di questa sezione è rendere immediatamente verificabile l’ingombro di rispetto attorno alla stufa prima della posa definitiva e prima di qualsiasi finitura o arredo in prossimità dell’apparecchio.
Il libretto contiene poi una tavola di descrizione componenti che aiuta a riconoscere rapidamente gli organi principali e i punti di connessione. Sono identificati, tra gli altri, coperchio e serbatoio pellet, portina focolare con vetro e gancio di chiusura, braciere e cassetto cenere, display e fiancate, uscita fumi e presa aria comburente, oltre ai punti idraulici di mandata, ritorno e scarico, al manometro e ai termostati di sicurezza a riarmo manuale. Questa sezione è particolarmente utile durante manutenzioni e verifiche, perché permette di orientarsi tra sportelli di ispezione, accessi e collegamenti senza ambiguità.
Per chiarire la lettura della targhetta e dei dati tecnici, il manuale include una pagina di simbologia che associa le sigle tipiche di targa ai significati pratici, come potenza resa all’ambiente e all’acqua in nominale e in ridotta, rendimento alle diverse potenze, emissioni di CO riferite a 13% di ossigeno, assorbimenti elettrici in marcia e in accensione e l’avvertenza che l’apparecchio non può essere utilizzato su una canna fumaria condivisa. In questa parte vengono anche richiamati i messaggi “di principio” che normalmente compaiono in forma di pittogrammi, ossia la necessità di leggere e seguire le istruzioni, usare solo il combustibile raccomandato e considerare la combustione come intermittente.
Una sezione molto tecnica, ma fondamentale per l’assistenza e per l’installazione elettrica, è lo schema di cablaggio. Qui il documento mostra la logica della scheda e la sua interfaccia con sonde e attuatori, includendo i riferimenti per sensore giri (Hall) del ventilatore fumi, termostato esterno, sonda ambiente/accumulo quando prevista, sonda acqua di mandata e di ritorno, sonda fumi, sensore differenziale di pressione, accenditore, ventilatore fumi, coclea di alimentazione pellet, termostati di sicurezza e circolatore. Viene anche evidenziato che la protezione di fase è a carico del cliente e che non va modificata la polarità, indicazione tipica quando l’elettronica e i controlli di sicurezza dipendono dalla corretta configurazione della linea.
Il centro del libretto è costituito dalle caratteristiche tecniche riportate per ciascuna taglia. Per la Martina Idro New 14 sono indicati, tra gli altri, potenza termica globale e potenza resa all’acqua ai due estremi di modulazione, con rendimenti dichiarati superiori all’86% anche alla potenza massima, temperature fumi e portate fumi, consumi orari di pellet dal minimo al massimo, e i dati impiantistici chiave come diametro uscita fumi e diametro presa aria, entrambi indicati in Ø 10 cm, oltre al tiraggio di riferimento 12 (±2) Pa. Il documento riporta inoltre capacità del serbatoio pellet pari a 55 kg, peso dell’apparecchio 180 kg, alimentazione 230 V 50 Hz, assorbimento massimo in funzionamento 110 W e assorbimento in accensione 450 W, dati utili per dimensionare correttamente linea elettrica e protezioni.
Per le taglie 18 e 21 la struttura dei dati resta la stessa, ma aumentano i valori massimi di potenza resa, di consumo e di portata fumi, e cambiano i volumi minimi del locale suggeriti dal costruttore, che crescono passando dalla 14 alla 18 e alla 21. In altre parole, il libretto consente di distinguere chiaramente quale taglia sia coerente con l’esigenza termica e con il contesto di installazione, senza confondere i limiti comuni dell’apparecchio, come la pressione massima d’esercizio e il diametro dei collegamenti aria e fumi, con i valori prestazionali che variano in funzione della potenza.
La parte finale riporta le dimensioni d’ingombro e, soprattutto, la posizione e la filettatura degli attacchi idraulici. Vengono indicati i tre punti di collegamento con denominazioni coerenti con la tavola componenti, chiarendo che mandata e ritorno sono su attacco gas da 1” e che lo scarico è su 3/4”, oltre alle quote di riferimento che consentono di predisporre correttamente gli allacci a parete o a pavimento e di verificare gli spazi tecnici posteriori.
Il libretto si chiude con le note di responsabilità del produttore e con il riferimento ai canali ufficiali Palazzetti per individuare il Centro Assistenza Tecnica più vicino, precisando che le caratteristiche possono variare senza preavviso e che eventuali errori dell’opuscolo non comportano assunzione di responsabilità da parte dell’azienda. Questo passaggio, tipico dei libretti tecnici, serve anche a ricordare che per dubbi applicativi o per configurazioni impiantistiche particolari è opportuno fare riferimento all’assistenza autorizzata e alla documentazione aggiornata del costruttore.
