In questa pagina puoi trovare il manuale di istruzioni in formato PDF per la pompa Bestway 58497, facilmente scaricabile per una rapida consultazione. Il manuale contiene tutte le informazioni utili per il corretto montaggio, l’uso e la manutenzione della tua pompa, oltre a suggerimenti pratici per garantirne il funzionamento ottimale e la massima sicurezza. Scaricando il documento potrai avere sempre a disposizione le indicazioni ufficiali Bestway, per risolvere dubbi o problematiche in modo semplice e veloce.
Cosa Troverai nel Manuale Utente Pompa Bestway 58497
La pompa filtro a sabbia Bestway 58497 è un sistema di filtrazione per piscine fuori terra smontabili, pensato per aspirare l’acqua dalla vasca, farla passare attraverso un serbatoio pieno di sabbia o sfere in fibra e rimandarla pulita in piscina. Il manuale chiarisce che non è un accessorio generico ma un’apparecchiatura elettrica che lavora a bassa pressione e che va montata e usata nel rispetto di precise regole di sicurezza, altrimenti c’è rischio di scossa elettrica, allagamenti o danni alla pompa.
Nella sezione di sicurezza viene spiegato che la pompa deve essere alimentata da un trasformatore di isolamento o da un interruttore differenziale con corrente residua massima di 30 mA, che la presa deve essere messa a terra e posizionata ad almeno quattro metri dal bordo piscina e che non si possono usare prolunghe. È vietato far funzionare il filtro quando ci sono persone in acqua e, se il corpo pompa o il cavo appaiono danneggiati, bisogna fermare tutto e farli controllare da personale qualificato. Il cavo non va interrato, schiacciato o trascinato a terra, non va mai tirato per la spina e non va toccato con le mani bagnate; ogni operazione di montaggio, smontaggio, pulizia o manutenzione va fatta a pompa scollegata. Il filtro è destinato solo a piscine smontabili, cioè vasche che si possono smontare e riporre a fine stagione, e non a piscine interrate permanenti. Ci sono anche indicazioni su come posizionarlo: il gruppo deve stare almeno a due metri dalla vasca su una superficie piana, meglio se in cemento, in un punto ventilato e non soggetto ad allagamenti, con sufficiente spazio intorno per poterci lavorare. Le condizioni atmosferiche influiscono sulla durata del prodotto, quindi il manuale suggerisce di proteggerlo per quanto possibile da sole, freddo e pioggia diretti.
Subito dopo viene presentata la pompa dal punto di vista tecnico. Il disegno di pagina quattro mostra un serbatoio cilindrico da 254 mm di diametro appoggiato su una base, con la pompa montata di fianco, il coperchio superiore con la valvola a sei vie, il manometro e i raccordi per i tubi. Le caratteristiche principali sono una superficie filtrante effettiva di 0,05 m², una pressione di esercizio massima di 0,83 bar (12 psi) e una pressione di funzionamento consigliata inferiore a 0,45 bar (6,5 psi); la temperatura massima dell’acqua ammessa è di 35 °C. Nel serbatoio non è presente sabbia in dotazione: serve sabbia di silice per filtri piscina numero 20 con granulometria tra 0,45 e 0,85 mm, per un peso di circa 9 kg. In alternativa si possono usare le sfere in fibra di polietilene Flowclear, ricordando che 28 grammi di sfere sostituiscono circa 1 kg di sabbia, quindi per rimpiazzare 9 kg occorre l’equivalente in sfere calcolato con questo rapporto.
Per il montaggio il manuale raccomanda di verificare subito che nessun componente sia danneggiato e di posizionare il filtro in modo che la valvola di controllo e le bocche di collegamento siano facilmente raggiungibili. Per questioni di stabilità e norme di prova, il filtro completo va fissato verticalmente al suolo o a un basamento in legno o cemento perché, una volta pieno di sabbia e acqua, pesa più di 18 kg. La figura di pagina cinque mostra i due fori di fissaggio sulla base: hanno diametro 8 mm e sono distanziati tra loro di 86 mm, da usare con due bulloni e dadi non superiori a 8 mm. Una volta fissato, si procede al caricamento del materiale filtrante. Prima si monta il serbatoio sulla base, si inserisce il gruppo interno con tubo e cestello e si protegge l’estremità del tubo centrale per evitare che ci finisca dentro sabbia. Poi si versa lentamente la sabbia nel serbatoio fino a raggiungere il livello compreso tra le tacche MIN e MAX stampate all’interno; se si usano le sfere Flowclear il procedimento è lo stesso, ma si dosa il volume in base all’equivalenza con la sabbia. Completato il riempimento, si rimuove la protezione dal tubo, si controlla la guarnizione di tenuta sul bordo, si appoggia la valvola superiore e si chiude con gli appositi elementi di serraggio.
A questo punto il manuale mostra come collegare il filtro alla piscina. Il disegno di pagina sei rappresenta una classica piscina gonfiabile con due bocche a parete, identificate come A e B. Il tubo che parte dalla bocca A della piscina va collegato all’ingresso inferiore della pompa contrassegnato sempre con A, cioè la linea di aspirazione; quello che esce dall’uscita del filtro marcata B deve rientrare in piscina sull’attacco di ritorno B. Per eseguire il controlavaggio, il risciacquo e lo scarico è necessario collegare un ulteriore tubo, generalmente una normale manichetta da giardino non fornita, alla porta D della valvola di controllo, in modo da convogliare l’acqua di scarico lontano dalla vasca. Per piscine con attacchi da 32 mm il manuale illustra in dettaglio gli adattatori da utilizzare sulle bocche della vasca, con i codici P61318 e P61322 per i lati A e B.
La pompa è dotata di un timer meccanico direttamente sul corpo motore. Una volta collegata alla corrente e portato l’interruttore in posizione ON, il filtro entra in funzione; spegnendo l’interruttore la pompa si ferma. Girando il selettore del timer si sceglie la combinazione di ore di funzionamento e di pausa nel corso delle 24 ore. La tabella di pagina sette spiega che, ad esempio, la posizione 4 fa lavorare la pompa per 4 ore e la fa restare spenta per le successive 20, con un ciclo totale di 24 ore; la posizione 6 comporta 6 ore accesa e 18 spenta; le posizioni 8, 10 e 12 portano rispettivamente a 8, 10 o 12 ore di filtraggio e il resto del giorno di stop; la posizione 24 mantiene la pompa in funzione continua senza pause. Ci sono poi le posizioni P6 e P8 che definiscono cicli più brevi ripetuti: in P6 la pompa lavora 6 ore e si ferma 6 ore, ripetendo un ciclo di 12 ore, mentre in P8 lavora 8 ore e si ferma 8, con un ciclo di 16 ore. Ogni volta che cambi posizione interrompi il ciclo in corso e ne avvii uno nuovo basato sulla nuova impostazione, e ogni volta che togli e ridai corrente il timer riparte da capo.
Il cuore della filtrazione è la valvola di controllo a sei vie montata sul coperchio del serbatoio. Il manuale avverte di non ruotarla mai mentre la pompa è in funzione: per cambiare funzione bisogna sempre spegnere e scollegare la pompa, poi premere verso il basso la maniglia e ruotarla fino a far combaciare la tacca con la scritta desiderata. Le funzioni disponibili, illustrate con schemi a frecce a pagina otto, sono filtraggio, chiusura, lavaggio a controcorrente, risciacquo, scolo e circolazione. In filtraggio l’acqua aspirata dalla piscina entra dall’attacco A in alto, scende attraverso il letto di sabbia, dove lo sporco viene trattenuto, e risale verso il raccordo B che la rimanda in vasca; è la posizione da usare per la normale pulizia quotidiana. In chiusura i passaggi sono bloccati e l’acqua non circola più tra piscina e filtro, quindi la pompa non deve mai essere accesa in questa posizione perché lavorerebbe a secco o contro un circuito chiuso. Nella posizione lavaggio a controcorrente l’acqua viene spinta dal basso verso l’alto attraverso la sabbia e porta con sé lo sporco verso la porta D di scarico; è la funzione che si usa per pulire il letto filtrante. In risciacquo il flusso torna dall’alto verso il basso ma l’acqua non rientra in piscina, viene comunque inviata alla porta D: serve a compattare di nuovo la sabbia e a rimuovere la torbidità residua dopo il controlavaggio. In scolo la pompa aspira dalla piscina ma bypassa la sabbia e manda direttamente l’acqua fuori dall’impianto, utile per abbassare il livello della vasca. In circolazione, infine, l’acqua gira tra piscina e pompa senza passare dal letto di sabbia, comodo quando il filtro è in manutenzione ma si vuole comunque far circolare l’acqua per raccogliere detriti con i cestelli o distribuire i prodotti chimici.
Per il primo utilizzo il manuale insiste su una procedura di lavaggio obbligatoria. Con la piscina piena al livello corretto bisogna impostare la valvola su lavaggio in controflusso, collegare il tubo di scarico alla porta D, accendere la pompa e lasciarla lavorare per tre-cinque minuti, finché l’acqua in uscita non appare limpida. Poi si spegne la pompa, si porta la valvola su risciacquo, si riaccende per circa un minuto per stabilizzare il letto di sabbia e scaricare eventuale torbidità, quindi si spegne di nuovo e si posiziona la valvola su chiusura. Se il livello della piscina è sceso troppo, si aggiunge acqua seguendo il manuale della vasca. Solo dopo questi passaggi si può metter la valvola su filtraggio e cominciare a usare normalmente il sistema, avendo cura di non far mai funzionare la pompa senza acqua per evitare danni.
Durante il funzionamento ordinario, con la valvola su filtraggio, la pompa spinge l’acqua e il manometro indica la pressione interna. Il manuale consiglia di prendere nota del valore quando la sabbia è pulita e di considerare normale una pressione inferiore a 0,45 bar. Man mano che lo sporco si accumula nel letto filtrante la pressione sale; quando raggiunge o supera 0,45 bar o quando il getto di ritorno in piscina si indebolisce molto, è segno che la sabbia va lavata ripetendo la sequenza di controlavaggio e risciacquo. Per evitare sacche d’aria si suggerisce, ogni volta che si rimette in funzione la pompa dopo l’inverno, la manutenzione o un controlavaggio, di premere verso il basso la maniglia della valvola finché dalla porta D non esce un getto d’acqua continuo: solo allora l’impianto è ben sfiatato.
La manutenzione ordinaria prevede anche la pulizia del filtro antipolvere posto davanti alla pompa, che trattiene foglie e residui grossolani. La procedura descritta a pagina dieci chiede di spegnere e scollegare il filtro, mettere la valvola di controllo su chiusura, sostituire i cestelli raccogli-detriti montati sugli attacchi della piscina con gli appositi tappi in modo da evitare sversamenti, svitare il coperchio del prefiltro, estrarre il cestello, lavarlo accuratamente e rimetterlo in sede allineando i fori, verificare la posizione dell’anello di tenuta e richiudere il coperchio, quindi togliere i tappi e rimettere i cestelli. Un cestello sporco o ostruito riduce molto la portata d’acqua e mette sotto sforzo la pompa.
Quando devi abbassare il livello della piscina o svuotarla in parte, la guida suggerisce di pulire prima la sabbia con un controlavaggio, poi staccare il tubo che collega il foro A della piscina al foro A del filtro e collegarlo invece alla porta D della valvola; dopo aver sostituito i cestelli con i tappi per non far rientrare aria e acqua, si mette la valvola in posizione scolo e si accende la pompa, facendo attenzione a non lasciare mai il sistema in funzione senza acqua.
Per la preparazione all’inverno, soprattutto in zone dove gela, il manuale raccomanda di eseguire un ultimo controlavaggio del letto di sabbia, svuotare la piscina secondo le sue istruzioni, aprire il tappo di scarico sul fondo del serbatoio del filtro per far uscire l’acqua residua, scollegare i tubi, svuotare completamente il serbatoio dalla sabbia e asciugare tutti i componenti. Solo così si evita che il ghiaccio deformi serbatoio, guarnizioni e valvola, cosa che non sarebbe coperta da garanzia. L’unità asciutta va riposta in un luogo interno, al riparo dal gelo e fuori dalla portata dei bambini.
Nell’ultima parte del manuale è presente una tabella di risoluzione dei problemi. Se trovi sabbia in piscina le cause più probabili sono l’uso di sabbia troppo fine, un livello di sabbia oltre il segno MAX, lo spostamento brusco della valvola da controlavaggio a filtraggio senza aver prima spento la pompa o la rottura dello skimmer; i rimedi indicati sono l’uso della giusta sabbia di silice numero 20, il rispetto dei livelli e la sostituzione dei componenti danneggiati. Se non c’è flusso d’acqua o la pressione è troppo alta, si suggerisce di controllare che i tappi di arresto siano stati rimossi e sostituiti dai cestelli, che non ci sia aria intrappolata, che la valvola non sia rimasta su chiusura, che il letto di sabbia non sia incrostato o che il manometro non sia guasto. La tabella affronta anche le perdite dalla porta D o dai raccordi, legate a guarnizioni fuori posto o danneggiate o alla valvola posizionata tra due funzioni, indicando come rimettere le guarnizioni, stringere i manicotti o, se necessario, contattare l’assistenza.

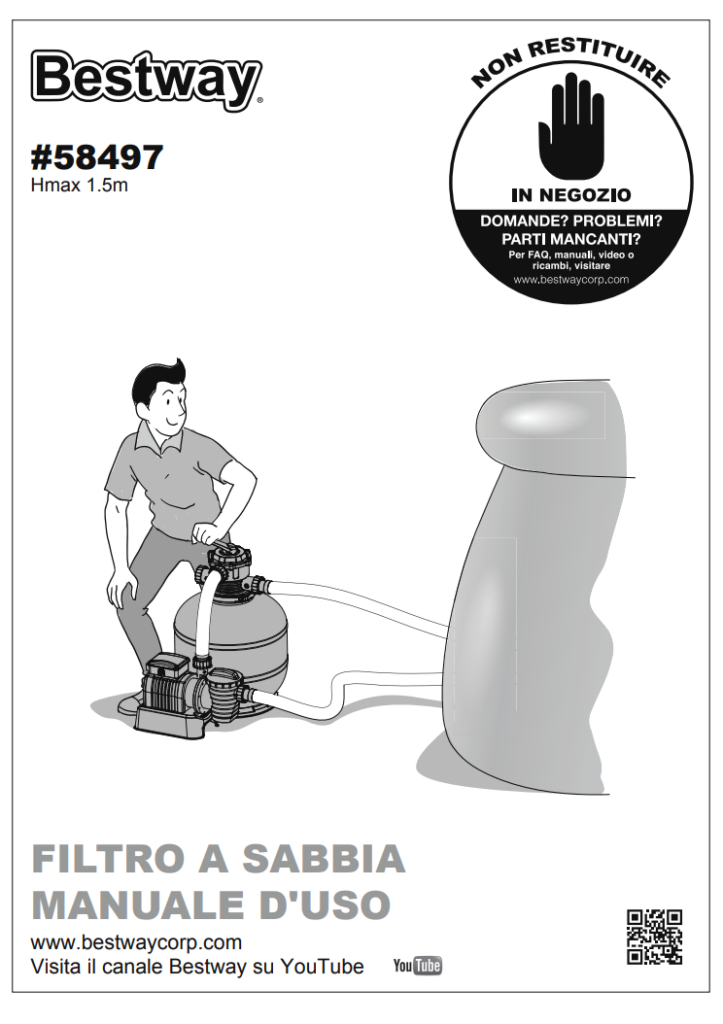

Manuale di Istruzioni Pompa Bestway 58497 PDF
In questa sezione, mettiamo a disposizione il manuale di istruzioni della Pompa Bestway 58497 in formato PDF, facilmente scaricabile. Il documento fornisce tutte le informazioni utili per il corretto montaggio, utilizzo e manutenzione della pompa, oltre a suggerimenti pratici per garantire un funzionamento efficiente e sicuro. Scaricando il manuale, potrai consultare in ogni momento le procedure dettagliate e le risposte alle domande più frequenti relative al prodotto.
