In questa pagina è possibile scaricare gratuitamente il manuale di istruzioni in formato PDF per il programmatore Hunter Eco-Logic a 4 e 6 stazioni. Il manuale fornisce tutte le informazioni necessarie per l’installazione, la configurazione e l’utilizzo ottimale del dispositivo, con spiegazioni dettagliate sulle funzioni principali e consigli utili per la gestione dell’irrigazione. Grazie a questa guida, potrai sfruttare al meglio le potenzialità del programmatore Hunter Eco-Logic, garantendo un’irrigazione efficiente e personalizzata per il tuo giardino.
Cosa Troverai nel Manuale Utente Programmatore Hunter Eco-Logic 4 e 6 Stazioni
Il manuale del programmatore Hunter Eco-Logic per interni a 4 e 6 stazioni presenta l’unità come una centralina a 24 VAC con memoria dei programmi permanente e batteria da 9 V esclusivamente di backup per mantenere l’ora corrente in caso di mancanza di rete. Il documento chiarisce fin dall’inizio la logica di funzionamento: l’irrigazione è organizzata in programmi indipendenti, indicati come A e B, e ciascun programma avvia le stazioni assegnate in sequenza, quindi un singolo orario di partenza non avvia “una stazione”, ma attiva un ciclo completo che scorre automaticamente su tutte le valvole coinvolte.
La sezione di installazione spiega come fissare la centralina a parete rimuovendo il coperchio inferiore, agganciandola con una vite attraverso il foro posteriore e poi stabilizzandola con una o più viti sotto la morsettiera. Dal punto di vista dei collegamenti, il manuale descrive la morsettiera con il comune valvole sul morsetto C, i morsetti numerati per le singole stazioni e il morsetto MV per la valvola principale; vengono inoltre mostrati i morsetti 24 VAC per il trasformatore e i morsetti SEN dedicati al sensore pioggia, da usare quando si installa un pluviometro. In questa parte viene anche indicato l’inserimento della batteria alcalina da 9 V nel vano batteria e il collegamento finale del trasformatore alla presa di corrente, che costituisce l’alimentazione ordinaria del sistema.
Il manuale dedica spazio a spiegare lo schermo e i simboli, perché l’uso quotidiano si basa sulla lettura immediata dello stato. Viene illustrato l’indicatore del programma attivo, le icone che segnalano irrigazione in corso, la sospensione da parte del pluviometro e l’eventuale esclusione manuale del sensore. Sono anche descritti i simboli che compaiono durante la programmazione della data per distinguere mese e giorno e le icone che identificano l’avvio manuale di una singola stazione oppure l’avvio manuale di un ciclo completo. La navigazione avviene attraverso tasti di incremento e decremento dei valori, tasti di scorrimento tra i campi e un tasto dedicato alla selezione del programma A o B, oltre al tasto che fa avanzare la freccia tra le diverse funzioni di programmazione.
La programmazione viene descritta come costruzione coerente di tre elementi, cioè gli orari di partenza del ciclo per ciascun programma, la durata di irrigazione per ogni stazione e i giorni in cui l’irrigazione è consentita. La procedura parte dall’impostazione di ora e data, con regolazione di anno, mese, giorno e dell’orario scegliendo formato AM/PM oppure 24 ore, perché tutta la calendarizzazione successiva dipende da questo riferimento temporale. Una volta impostato il tempo, si passa alle partenze di ciclo: il manuale indica che per ciascun programma si possono impostare più orari di avvio nella stessa giornata, fino a quattro, e ribadisce la conseguenza operativa più importante, cioè che troppe partenze causano ripetizioni dello stesso ciclo sulla stessa area, perché ogni partenza fa ripercorrere in sequenza tutte le stazioni del programma. Viene spiegato anche come eliminare una partenza già impostata: scorrendo l’orario fino a 12:00 AM e portandolo in posizione di spegnimento, così da disattivarlo.
Dopo gli orari, il manuale guida all’impostazione dei tempi di irrigazione, che sono assegnati stazione per stazione e possono variare da un minuto fino a quattro ore. In questa sezione viene esplicitato che la selezione del programma A o B decide su quale “set” di tempi si sta intervenendo, e che si avanza progressivamente tra le stazioni per attribuire a ciascuna la propria durata. La scelta dei giorni di irrigazione completa il profilo del programma: il manuale descrive sia la selezione di giorni specifici della settimana, attivando o disattivando ciascun giorno, sia le opzioni alternative basate su giorni pari o dispari del mese, oppure sulla programmazione a intervallo, nella quale si imposta ogni quanti giorni ripetere l’irrigazione con valori da 1 a 31.
Per adattare rapidamente l’impianto alle stagioni, la guida include la regolazione stagionale, che agisce come moltiplicatore percentuale globale dei tempi senza costringere a riscrivere tutte le durate; il manuale indica un intervallo dal 10% al 150% e precisa che la programmazione iniziale va eseguita a 100% per avere un riferimento corretto. Sempre in ambito di gestione, la posizione di spegnimento interrompe immediatamente l’irrigazione automatica e disattiva eventuali valvole in funzione, ma consente poi di tornare in automatico semplicemente rientrando nella visualizzazione di ora e data. Accanto allo spegnimento “secco”, viene descritta anche una sospensione programmabile dell’irrigazione da 1 a 7 giorni, pensata per fermare temporaneamente l’impianto e farlo ripartire automaticamente a fine periodo senza perdere la programmazione.
Il manuale tratta in modo specifico anche l’uso manuale, distinguendo l’avvio manuale di un ciclo completo, che esegue in sequenza le valvole assegnate a un programma, dall’avvio manuale di una singola stazione, utile per prove o irrigazioni mirate. Nel ciclo completo viene spiegato che è possibile scegliere programma, stazione di partenza e, se necessario, modificare la durata visualizzata prima dell’avvio, con partenza automatica dopo alcuni secondi di inattività e ritorno successivo in modalità automatica senza alterare i programmi memorizzati. In presenza di sensore pioggia, la guida descrive il bypass del sensore come funzione per consentire l’uso manuale o il ripristino dell’irrigazione quando il sensore sta impedendo l’avvio, con indicazioni su come attivare e disattivare l’esclusione, riconoscibile dall’icona dedicata sul display.
Per le situazioni anomale, il manuale integra un capitolo di diagnostica e una guida alla risoluzione dei problemi. Viene spiegato che la centralina segnala cortocircuiti o guasti di circuito mostrando “ERR” associato al numero della stazione interessata, mentre un errore sul circuito pompa o valvola principale viene indicato come “P ERR”; la mancanza di alimentazione in corrente alternata viene invece segnalata con il messaggio “No CA”. La tabella di troubleshooting collega poi sintomi tipici, come irrigazione indicata a display ma assente in campo, orario lampeggiante dopo prima attivazione o dopo lunga mancanza di corrente, valvole che non si attivano, sensore che non interrompe l’irrigazione, o irrigazione che ripete cicli perché sono state impostate troppe partenze, alle verifiche da eseguire su valvole, solenoidi, alimentazione idrica, trasformatore e cablaggi.
La parte conclusiva del manuale descrive infine gli strumenti di ripristino e controllo. È presente una procedura di reset completa che riporta la memoria alle impostazioni di fabbrica cancellando programmi e dati, eseguibile con una combinazione di tasti e il pulsante di reset nel comparto inferiore, e viene introdotta la funzione Hunter Quick Check come diagnostica rapida dei circuiti, che scansiona le stazioni e segnala eventuali problemi mostrando momentaneamente l’errore relativo alla stazione coinvolta. Il documento chiude anche con la possibilità di cambiare la “modalità programma”, riducendo o ampliando quantità di programmi e partenze disponibili, passando tra una modalità normale, una limitata e una avanzata, oltre a riepilogare le specifiche di funzionamento e quelle elettriche, inclusa la corrente erogabile alle stazioni e il ruolo della batteria da 9 V come backup dell’orario.

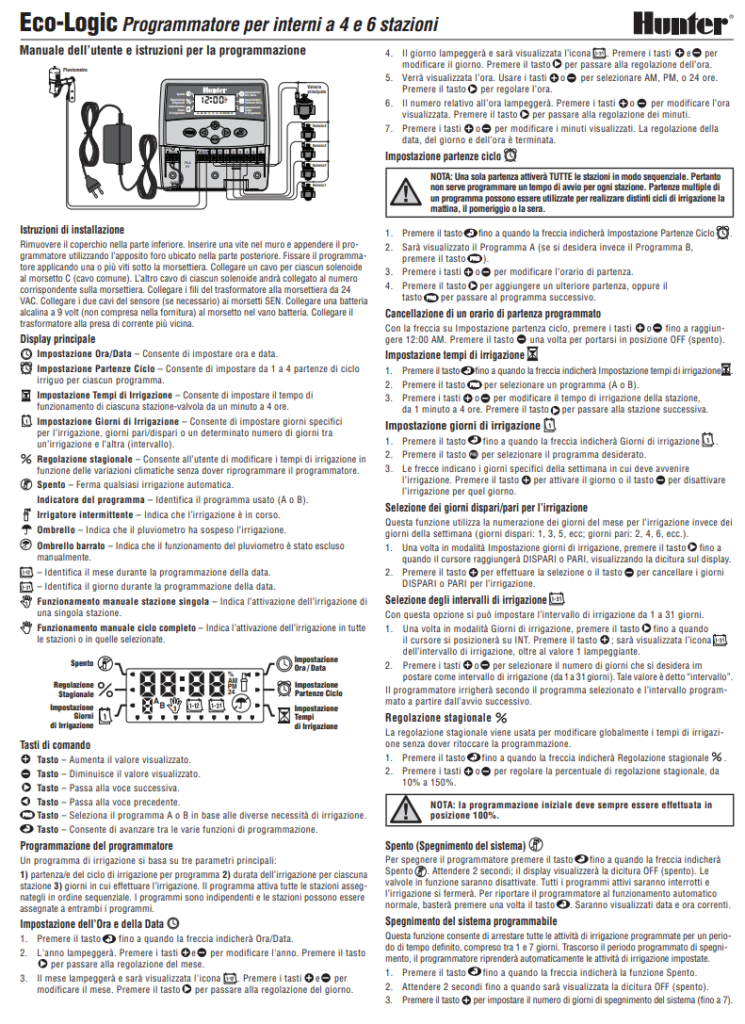

Manuale di Istruzioni Programmatore Hunter Eco-Logic 4 e 6 Stazioni PDF
In questa sezione mettiamo a disposizione il manuale di istruzioni del Programmatore Hunter Eco-Logic 4 e 6 Stazioni in formato PDF. Il documento è pensato per guidare l’utente nell’installazione, nella configurazione e nell’utilizzo corretto del programmatore, offrendo informazioni dettagliate su tutte le sue funzionalità. Puoi scaricare gratuitamente il manuale per consultarlo ogni volta che ne avrai bisogno, così da avere sempre a portata di mano una risorsa utile per la gestione ottimale del tuo sistema di irrigazione.
