In questa pagina è possibile scaricare gratuitamente il manuale di istruzioni della stufa Edilkamin Mito Idro in formato PDF. Il manuale fornisce tutte le informazioni necessarie per l’installazione, l’utilizzo e la manutenzione corretta dell’apparecchio, garantendo una gestione sicura ed efficiente della stufa. Consultando questa guida ufficiale, potrai trovare suggerimenti utili, indicazioni sulle principali funzionalità e risposte alle domande più frequenti, così da sfruttare al meglio le potenzialità del tuo prodotto Edilkamin.
Cosa Troverai nel Manuale Utente Stufa Edilkamin Mito Idro
MITO IDRO è una termostufa a pellet progettata per svolgere due funzioni contemporanee: da un lato riscalda l’acqua dell’impianto di riscaldamento domestico, quindi può alimentare radiatori, termoarredi e, con le opportune precauzioni impiantistiche, anche sistemi radianti; dall’altro lato cede una quota di calore direttamente all’ambiente di installazione tramite ventilazione frontale. Il manuale chiarisce fin dall’inizio che la combustione è gestita elettronicamente e che la macchina lavora modulando in automatico la potenza per raggiungere la temperatura acqua impostata dall’utente, con la possibilità, nei casi di impianti piccoli, di attivare una logica “Eco” che alterna spegnimenti e riaccensioni in funzione della temperatura raggiunta.
Un punto centrale del documento è la sicurezza, perché la termostufa combina componenti elettrici, alte temperature e circuito idraulico in pressione. Il manuale insiste sul fatto che l’apparecchio non deve mai funzionare con sportello aperto o vetro danneggiato e che durante il funzionamento alcune parti raggiungono temperature elevate, quindi si devono usare guanti e accorgimenti adeguati. Viene anche ribadito un vincolo “non negoziabile” per l’integrità del prodotto: la termostufa non deve mai essere accesa senza acqua nell’impianto, perché una cosiddetta accensione “a secco” può comprometterla in modo grave; inoltre, in caso di mancata accensione, non bisogna riprovare finché non si è svuotato e pulito il crogiolo.
Il manuale spiega poi come è costruito e come funziona il ciclo di combustione. Il pellet viene stoccato nel serbatoio posteriore e trasferito al crogiolo tramite coclea azionata da un motoriduttore; l’accensione avviene grazie a una resistenza elettrica che scalda l’aria di innesco. I fumi vengono estratti dall’estrattore e inviati allo scarico posteriore, mentre le ceneri cadono in un cassetto dedicato. Sul fronte “acqua”, un circolatore incorporato invia il calore all’impianto; sono integrati anche vaso di espansione chiuso e valvola di sicurezza, ma il manuale specifica che la presenza del vaso interno non garantisce automaticamente che la dilatazione termica dell’intero impianto sia gestita correttamente, motivo per cui serve la valutazione di un termotecnico sull’eventuale integrazione del vaso in base al volume complessivo d’acqua.
Per la regolazione e la stabilità di combustione, viene descritto il sistema elettronico “Leonardo”, che lavora leggendo in continuo parametri come pressione in camera di combustione e temperatura fumi per ottimizzare tiraggio e alimentazione, adattandosi anche a condizioni variabili della canna fumaria e dell’ambiente. Il manuale segnala inoltre alcuni elementi “di contorno” importanti nella gestione del prodotto: la presenza di fusibili sulla presa posteriore, la batteria tampone sulla scheda elettronica (con segnalazione a display quando è da sostituire) e la possibilità di collegare dispositivi esterni tramite porta seriale/ausiliaria, come termostati ambiente o sistemi di comando remoto con contatto pulito.
La parte installativa è trattata come decisiva per sicurezza, rendimento e validità della garanzia. Il documento attribuisce l’installazione degli allacci fumi e idraulici a personale qualificato e, soprattutto, rende la messa in servizio e il collaudo iniziale da parte di un Centro Assistenza Tecnica autorizzato una condizione essenziale, perché in quella fase vengono verificati impianto, sicurezza e tarature in base al pellet e alla canna fumaria. Sul piano elettrico, il manuale richiede un’alimentazione a norma con messa a terra efficiente e richiama l’attenzione ai problemi che possono derivare da variazioni di tensione, suggerendo la valutazione di un UPS sinusoidale se la rete è instabile.
Per l’aria comburente viene indicata una presa d’aria dedicata nel locale, con sezione minima specificata dal manuale, oppure in alternativa la possibilità di prelevare aria dall’esterno tramite prolungamento del condotto dedicato, entro limiti di lunghezza e configurazione volti a mantenere la sezione utile e a contenere problemi di condensa e vento. Per le distanze di sicurezza antincendio, il manuale fissa distacchi minimi da materiali infiammabili e prescrive l’uso di protezioni a pavimento se la posa avviene su superfici combustibili, oltre alla coibentazione del tratto fumi quando attraversa o si avvicina a materiali sensibili.
La sezione sullo scarico fumi stabilisce che l’evacuazione deve essere dedicata alla termostufa, senza condivisioni con altri apparecchi, e che la linea deve rispettare criteri di ispezionabilità e pulizia. Il manuale descrive i vincoli principali di percorso, come la limitazione del tratto orizzontale, del numero di curve e la necessità di un tratto verticale con terminale idoneo, oltre alla gestione della condensa con raccordo a “T” e tappo di raccolta. In caso di canna fumaria esistente sovradimensionata, viene richiamata la necessità di intubare con sezione idonea, e in caso di tratto esterno viene richiesta coibentazione.
Sul lato idraulico, il manuale evidenzia che l’impianto deve lavorare in pressione con vaso chiuso e che vanno rispettati intervalli operativi coerenti con il progetto del prodotto. Viene spiegato che, per migliorare rendimento e gestione delle richieste termiche dell’impianto, un puffer è consigliabile e diventa particolarmente rilevante quando si vogliono servire circuiti a bassa temperatura, perché i pannelli radianti non devono essere alimentati direttamente dalla termostufa. Un’altra indicazione molto pratica riguarda il ritorno dell’acqua: il manuale raccomanda di mantenere una temperatura di ritorno sufficientemente alta per prevenire condense e fenomeni dannosi, lasciando all’installatore la scelta delle valvole o pompe anticondensa più opportune. Importante anche la gestione dello scarico della valvola di sicurezza: deve essere convogliato correttamente in fognatura e non deve mai essere intercettato, perché è un organo di protezione.
Una sezione specifica descrive il montaggio del rivestimento, distinguendo tra versione ceramica e versione acciaio. L’obiettivo qui è guidare l’assemblaggio degli elementi estetici e funzionali come pannelli laterali, griglia superiore, elementi ceramici e top, compresi gli accorgimenti per un appoggio corretto e stabile tramite gommini e rondelle quando necessario. È una parte utile soprattutto in fase di prima installazione o quando si rende necessario smontare e rimontare il rivestimento per interventi tecnici.
La guida all’uso entra poi nella gestione quotidiana. Il manuale definisce le caratteristiche del pellet raccomandato, perché la qualità del combustibile incide direttamente su rendimento, pulizia e probabilità di blocchi; vengono dati criteri pratici per riconoscere un pellet buono o scadente e si chiarisce che l’uso di combustibili diversi dal pellet previsto compromette la garanzia. Prima dell’accensione, vengono richiamati controlli essenziali come la pulizia del crogiolo, la chiusura ermetica della porta e, per i primi giorni o dopo rabbocchi, lo sfiato dell’impianto tramite la valvolina dedicata.
Il pannello comandi viene spiegato attraverso gli stati visualizzati a display, che rappresentano le fasi di accensione, stabilizzazione, lavoro e spegnimento, oltre alle segnalazioni di blocco. Il manuale sottolinea che lo spegnimento non è immediato: durante la fase di arresto proseguono attività di smaltimento calore e gestione fumi, e in caso di blocco non bisogna togliere alimentazione durante la procedura automatica. Viene anche descritta la funzione di riempimento coclea, utile quando la stufa è nuova o quando il serbatoio è rimasto completamente vuoto, e viene presentata la regolazione della ventilazione ambiente, che può essere automatica o impostata su livelli manuali. Il manuale include anche la programmazione settimanale con fasce orarie, che consente di definire orari di accensione e spegnimento su base giornaliera, utile per automatizzare l’esercizio in modo coerente con le abitudini della casa.
Una parte dedicata riguarda il circolatore elettronico a basso consumo, con la logica di controllo e la procedura di sfiato automatica della pompa. L’idea operativa è che la pompa può lavorare in modalità differenti per adattarsi all’impianto, e che alcuni segnali luminosi sul gruppo pompa aiutano a distinguere condizioni normali, cicli di sfiato, anomalie di tensione o blocchi che richiedono verifica o sostituzione.
La manutenzione viene trattata come requisito per mantenere prestazioni e garanzia. Il manuale descrive la pulizia quotidiana del focolare e del crogiolo, la rimozione delle ceneri in sicurezza e il divieto di aspirare cenere calda, oltre alla necessità di azionare regolarmente il sistema di pulizia degli scambiatori tramite maniglia, anche a stufa accesa usando il guanto. Viene poi indicata una manutenzione periodica più approfondita, fino alla manutenzione stagionale da affidare al CAT, che comprende ispezioni, pulizie interne, controlli di sonde e componenti soggetti a usura, oltre alla pulizia del condotto fumi e della canna fumaria. Un passaggio particolarmente importante riguarda il corretto accoppiamento dei componenti del crogiolo dopo la pulizia, perché un montaggio non corretto può alterare la combustione e portare a blocchi o funzionamenti irregolari.
Infine, il manuale spiega come comportarsi in presenza di allarmi e blocchi. La logica generale è che la termostufa esegue uno spegnimento controllato e segnala sul display la causa, memorizzando l’evento; per ripartire è necessario attendere la fine procedura e intervenire solo dopo aver verificato la causa e pulito il crogiolo. Le casistiche riportate includono guasti o disconnessioni di sonde, anomalie di estrazione fumi, mancata accensione, black-out, sovratemperatura fumi o acqua e problemi di depressione legati ad aria comburente o scarico fumi non efficiente, con indicazioni su verifiche tipiche come tenuta porta, pulizia canali e rispetto delle condizioni installative. Il documento chiude questa parte ricordando l’importanza della pulizia periodica della canna fumaria e, in caso di principio d’incendio, le azioni di emergenza da adottare senza usare acqua.

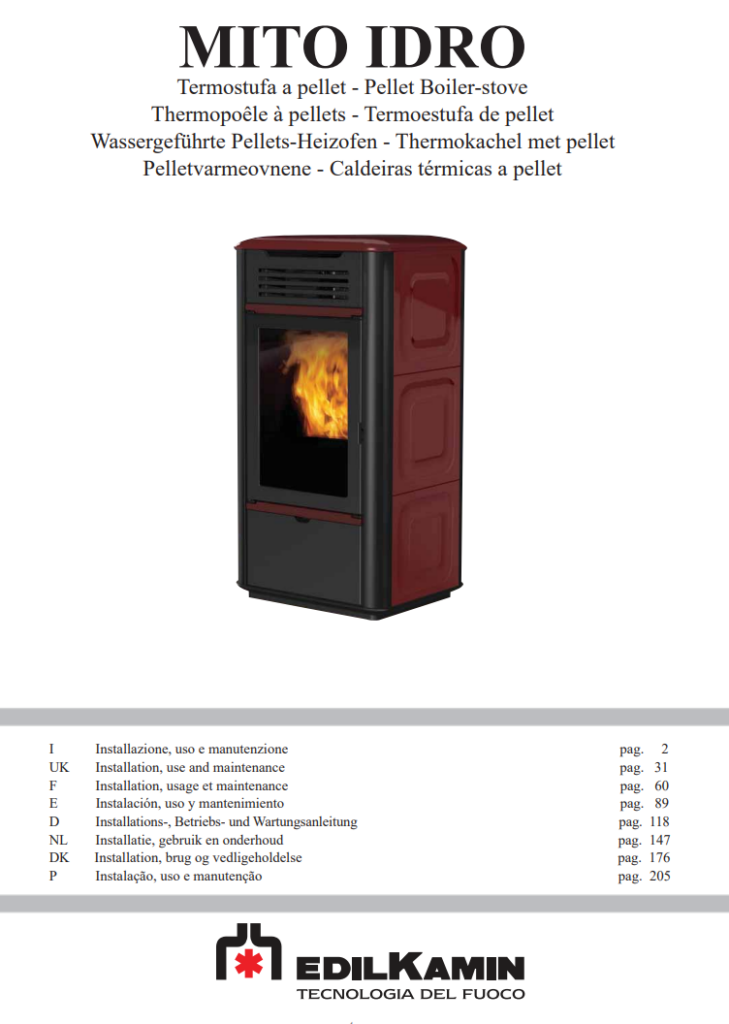

Manuale di Istruzioni Stufa Edilkamin Mito Idro PDF
Se hai bisogno di consultare il manuale di istruzioni della Stufa Edilkamin Mito Idro, qui troverai il documento in formato PDF pronto per essere scaricato. Il manuale ti guiderà nell’installazione, nell’uso quotidiano e nella manutenzione della stufa, fornendo tutte le informazioni necessarie per sfruttarne al meglio le funzionalità in totale sicurezza.
