In questa pagina puoi trovare il manuale di istruzioni per Teamsystem UP T24K in formato PDF, pronto per essere scaricato. Il manuale ti guiderà passo dopo passo nell’installazione, configurazione e utilizzo del dispositivo, fornendo tutte le informazioni necessarie per sfruttare al meglio le sue funzionalità. Che tu sia un nuovo utente o abbia bisogno di chiarimenti su specifiche operazioni, il documento è pensato per rispondere in modo chiaro e dettagliato alle tue esigenze. Scarica subito il manuale per avere sempre a portata di mano una guida completa e aggiornata.
Cosa Troverai nel Manuale Utente Teamsystem UP T24K
Il manuale del TELE System UP T24K è una guida utente che spiega come usare il dispositivo sia come Smart Box Android TV sia come ricevitore digitale terrestre DVB-T/T2 con HEVC, integrando funzioni di streaming 4K HDR e comandi vocali tramite Google Assistant. Il documento è strutturato in capitoli progressivi: prima presenta l’hardware e i collegamenti, poi descrive telecomando e procedure di accoppiamento, quindi accompagna la “prima installazione” di Android TV e, separatamente, la prima configurazione dell’app TV per la visione dei canali terrestri. Nelle sezioni successive entra nell’uso quotidiano di Android TV, dell’app TV e delle impostazioni, e chiude con aggiornamenti software, reset di fabbrica, specifiche tecniche e troubleshooting.
All’inizio il manuale chiarisce che per ottenere il massimo dal box è necessario fare tre cose: collegare l’antenna e cercare i canali terrestri, connettere il dispositivo a Internet e completare l’accesso con un account Google, perché gran parte dell’esperienza Android TV (Play Store, suggerimenti, streaming, comandi vocali) dipende dalla rete e dall’account. La descrizione prodotto mette subito a fuoco i punti chiave: Android TV (Android 10), ricezione DVB-T/T2 HEVC e uscita video fino a 4K UHD HDR, oltre alla ricerca vocale con Google Assistant che richiede l’uso del telecomando in modalità Bluetooth.
La sezione sull’hardware parte dal contenuto della confezione e serve a far capire cosa è indispensabile per l’installazione: alimentatore 12 V, cavo HDMI 2.0b, cavo AV mini-jack con adattatori RCA/SCART, telecomando con batterie e guide rapide. Subito dopo il manuale descrive il pannello posteriore, distinguendo chiaramente i collegamenti: ingresso antenna RF IN per il digitale terrestre, uscita HDMI per TV moderni, uscita AV tramite adattatore per TV con SCART, porta Ethernet per rete cablata, USB per chiavette o hard disk, e DC IN per l’alimentazione. Un dettaglio operativo importante viene esplicitato: AV e HDMI non possono funzionare insieme e, se si vuole usare l’uscita AV, bisogna avviare il box con il cavo HDMI scollegato. Questa nota evita una delle cause più comuni di “schermo nero” in configurazioni miste.
Il capitolo sul pannello frontale è essenziale ma utile: identifica il sensore IR, il pulsante di accensione e il LED di stato. Il manuale spiega come leggere il LED: verde quando il box è operativo, rosso in standby, e lampeggio alternato verde-rosso durante fasi particolari come aggiornamenti o reset di fabbrica.
La parte sul telecomando è molto dettagliata perché il telecomando è “ibrido”: alcuni tasti sono pensati per controllare direttamente la TV (accensione, sorgente, volume) ma funzionano solo dopo una procedura di apprendimento, mentre i tasti del box (STB) comandano Android TV e l’app TV. Il manuale separa quindi l’uso “TV” dall’uso “STB” e spiega che alcune funzioni (EPG, televideo, sottotitoli, traccia audio, cambio canale) sono disponibili solo dentro l’app TV. Vengono anche evidenziati i tasti rapidi per YouTube e Prime Video e il tasto Home per richiamare la schermata principale.
Per rendere davvero “universale” il telecomando, il manuale include la procedura di programmazione dei tasti TV tramite apprendimento da un telecomando originale: si tengono i due telecomandi ravvicinati e puntati, si entra in modalità di programmazione sul telecomando del box con il tasto SET fino all’accensione del LED, poi si seleziona il tasto del box da programmare e si invia il comando dal telecomando della TV; se l’acquisizione riesce il LED lampeggia rapidamente. Questa sezione è pensata per permettere di usare un solo telecomando per accensione e volume TV senza passare a un secondo telecomando.
Il manuale poi spiega l’accoppiamento Bluetooth del telecomando, fondamentale per Google Assistant e ricerca vocale: la procedura si avvia con una combinazione di tasti e viene completata seguendo le indicazioni a schermo; una volta accoppiato, il telecomando appare nel menu “Telecomandi e accessori”, da cui si può anche disaccoppiare e verificare lo stato batterie. Viene infine descritta l’installazione delle batterie AAA con attenzione alla polarità e allo smaltimento.
Il capitolo “Prima installazione” spiega cosa succede al primo avvio o dopo un reset: si avvia un wizard guidato. La parte Android TV è descritta come una sequenza di scelte fondamentali: accoppiamento del telecomando, lingua, configurazione rapida con telefono Android (opzionale) oppure configurazione manuale, connessione di rete via Ethernet o Wi-Fi con nota che il cavo è più stabile, accesso all’account Google e accettazione dei termini, scelta su posizione e diagnostica, configurazione di Google Assistant e risultati personalizzati, installazione di app e scelta del tipo di standby tra “normale” e “profonda”, con il compromesso tra risveglio rapido e consumo in standby.
Una volta completata la parte Android, il manuale separa la configurazione dell’App TV, necessaria per vedere i canali terrestri. Qui si definisce un PIN a 4 cifre che viene usato anche per il controllo genitori, si seleziona la nazione (che influenza frequenze, lingua audio e sottotitoli) e si avvia la scansione canali. Viene evidenziato che il numero di canali trovati dipende molto dalla qualità dell’impianto d’antenna e del segnale.
La sezione “Android TV” spiega l’uso quotidiano della schermata Home, con suggerimenti pratici su come organizzare le app e i canali: si può decidere la posizione delle app, aggiungere o rimuovere “canali” (righe di contenuti) dalla Home, ottenere più app dal Play Store e creare una fascia di app preferite in alto, modificandone ordine e presenza tramite una pressione prolungata. In questa parte il manuale chiarisce anche che Google Assistant funziona solo dopo l’accoppiamento Bluetooth del telecomando e propone esempi di comandi vocali orientati a ricerca contenuti e controllo riproduzione.
Il manuale dedica un capitolo a Chromecast built-in, spiegando che il box può ricevere casting da smartphone/tablet/laptop purché siano sulla stessa rete Wi-Fi, e che l’invio avviene dalle app compatibili tramite l’icona di trasmissione. Poi descrive il menu “Impostazioni Android TV” come centro di personalizzazione: rete, account, gestione app e permessi, preferenze dispositivo (info, data e ora, lingua, memoria), schermata Home, assistente Google, Chromecast, risparmio energetico, accessibilità, riavvio forzato e reset, oltre alle impostazioni AV (risoluzione, CEC, HDR e uscita audio) e la sezione per accessori Bluetooth.
La sezione “App TV” è, di fatto, una guida all’esperienza DVB dentro Android. Spiega come cambiare canale con P+/P- o frecce, come richiamare il banner informativo con INFO e, mentre il banner è visibile, come accedere a tracce audio, sottotitoli e televideo anche tramite i tasti colorati dedicati. Il menu dell’app TV viene presentato come il punto in cui si gestiscono lista canali, EPG, modifica canali, controllo genitori e impostazioni. La lista canali è descritta come navigabile con frecce e con scorrimento veloce, e permette anche di cambiare “vista” tra canali TV, radio e liste preferiti.
L’EPG viene spiegata come guida fino a 7 giorni quando l’emittente trasmette i dati, con possibilità di sintonizzare un canale dalla griglia e vedere informazioni estese. Un elemento interessante del manuale è il “timer di visione”: dall’EPG si possono prenotare eventi e il box, allo scattare, può eseguire la visione anche se si sta usando un’altra applicazione; al termine il box viene messo in standby. Questo capitolo collega quindi l’EPG a un comportamento automatizzato del box, non solo informativo.
La parte di “Modifica canali” descrive le funzioni tipiche di gestione lista: aggiungere a preferiti, impostare salto canale (canale presente ma saltato con P+/P-), spostare numero canale, rinominare, ordinare e cancellare, con possibilità di esportare e importare liste su USB quando una memoria è collegata. Il manuale poi tratta il controllo genitori, chiarendo che per legge è attivo con limite 18 e che non esiste un PIN preimpostato: vale solo quello scelto dall’utente; in caso di PIN dimenticato, la soluzione proposta è il reset del box, con la conseguenza che si perdono app e dati e si deve rifare la prima installazione.
Il capitolo “Software del ricevitore” spiega come controllare versione firmware dal menu informazioni e come aggiornare. Viene descritta sia la logica di aggiornamento via Internet sia l’installazione manuale via USB, con una procedura basata su una cartella specifica e file da non modificare. È presente anche una modalità di recovery utile quando il box non si avvia correttamente: si entra tenendo premuto il pulsante frontale mentre si alimenta il dispositivo e poi si applica l’update da chiavetta. Questa parte è importante perché fornisce una via di ripristino anche in caso di boot problematico.
Il manuale include poi il reset di fabbrica come strumento di “pulizia” in caso di rallentamenti: ripristina le condizioni iniziali, cancella app e credenziali e rende il primo avvio più lento del normale, con l’avvertenza di non togliere alimentazione durante l’operazione. Viene inoltre spiegato che il box ha alcune app preinstallate (gestione file e player) e che si può usare anche un’app sullo smartphone per trasformarlo in telecomando, a patto che smartphone e box siano sulla stessa rete o collegabili via Bluetooth.
Nelle specifiche tecniche finali il manuale riassume la piattaforma hardware (SoC, memoria, RAM), la connettività (Wi-Fi dual band, Bluetooth, Ethernet), la sezione TV (DVB-T/T2), la parte multimediale (codecs, HDR, DRM), porte e limiti USB, consumi in standby normale e profondo e in operatività, e conferma che il telecomando è “combo” Bluetooth + IR. Questa sezione serve soprattutto a capire compatibilità con TV, impianti di rete e supporti USB.
L’ultima pagina è una tabella di risoluzione problemi che copre gli scenari più frequenti: box che non si accende (alimentatore o presa), assenza audio/video (standby, sorgente TV sbagliata, connessione HDMI), telecomando non funzionante (batterie o polarità), problemi di lingua legati a HDMI-CEC, spegnimenti automatici dovuti a risparmio energetico, mancanza canali per antenna o lista non aggiornata, qualità scarsa per interferenze o antenna o meteo, problemi di audio sui canali HD risolvibili impostando l’uscita digitale su PCM, problemi di rete risolvibili verificando configurazione o passando a Ethernet, e immagini non fluide legate al refresh rate con suggerimento di impostare 50 Hz. È una chiusura coerente perché collega sintomo, causa probabile e rimedio senza richiedere interventi tecnici complessi.

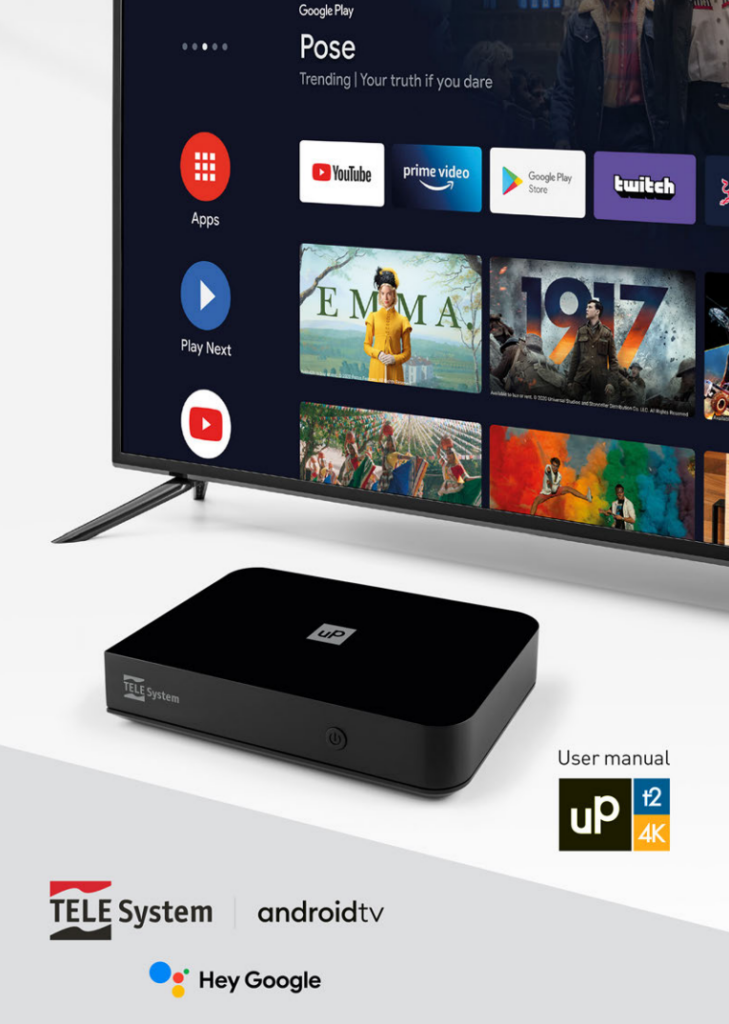

Manuale di Istruzioni Teamsystem UP T24K PDF
In questa sezione mettiamo a disposizione il manuale di istruzioni Teamsystem UP T24K in formato PDF, utile per chi desidera consultare tutte le funzionalità e le modalità d’uso del dispositivo. Il documento fornisce informazioni dettagliate per l’installazione, la configurazione e la risoluzione dei problemi più comuni, facilitando così un utilizzo corretto e sicuro del prodotto. Di seguito è possibile scaricare il manuale completo in modo semplice e veloce.
