In questa pagina puoi trovare il manuale di istruzioni in formato PDF per il termostato Geca Unico, disponibile per il download gratuito. Il manuale ti guiderà passo dopo passo nell’installazione, nella configurazione e nell’utilizzo corretto del dispositivo, aiutandoti a sfruttare al meglio tutte le sue funzionalità. Scarica il documento per avere sempre a portata di mano tutte le informazioni necessarie per un utilizzo semplice e sicuro del tuo termostato.
Cosa Troverai nel Manuale Utente Termostato Geca Unico
Unico è un cronotermostato elettronico giornaliero e settimanale con display retroilluminato che lavora con due temperature preimpostate: una temperatura “Comfort” T2, più alta, per quando vuoi la casa ben riscaldata, e una temperatura “Economy” T1, più bassa, per i momenti in cui non sei in casa o stai dormendo. Sul display puoi vedere in ogni momento l’andamento del programma giornaliero delle temperature, l’eventuale accensione del carico collegato, l’ora corrente o la temperatura ambiente, così da avere sempre sott’occhio cosa sta facendo l’impianto.
Il manuale spiega che Unico può comandare bruciatori, caldaie murali, impianti di condizionamento oppure valvole di zona con ritorno a molla. Sul retro del dispositivo sono presenti tre morsetti identificati come C, NA e NC, cioè comune, normalmente aperto e normalmente chiuso. Gli schemi elettrici riportati nelle figure iniziali mostrano chiaramente come collegare questi contatti a una caldaia o a una valvola di zona: in un caso Unico chiude semplicemente il contatto di comando, nell’altro pilota l’apertura e la chiusura della valvola. È importante seguire lo schema indicato, soprattutto quando si lavora con valvole di zona, per evitare errori di cablaggio.
Per quanto riguarda l’installazione, il cronotermostato può essere montato direttamente su una scatola da incasso 503 a tre moduli (installazione a semincasso) oppure a parete. In entrambi i casi viene consigliato di posizionarlo a circa un metro e mezzo dal pavimento, in un luogo asciutto, privo di correnti d’aria e lontano da fonti di calore dirette che falserebbero la misura della temperatura ambiente. Nel montaggio a semincasso si effettua prima il collegamento elettrico, poi si fissa il frontale alla scatola 503 con le viti tipo A mostrate in figura, facendo attenzione a non serrare troppo per non deformare la plastica, quindi si inseriscono le batterie nello scomparto e si richiude il coperchietto. Nel montaggio a parete si fissa prima la base al muro con viti e tasselli tipo C, si esegue il cablaggio, si rimuove la copertura batterie, si avvita il frontale alla base con le viti tipo B e infine si inseriscono le batterie richiudendo l’antina.
L’alimentazione è a batterie: Unico utilizza due comuni pile alcaline stilo AA da 1,5 V, che garantiscono un’autonomia di oltre due anni. Per inserirle si sfila verso l’alto l’antina e si posizionano le batterie rispettando la polarità indicata nel vano. Il cronotermostato controlla continuamente lo stato di carica con due soglie: superata la prima compare sul display il simbolo BAT ma l’apparecchio continua a funzionare normalmente; raggiunta la seconda soglia, blocca tutte le funzioni di termoregolazione e mostra solo ora, giorno e simbolo BAT lampeggiante. Durante la sostituzione delle batterie i dati restano memorizzati per circa tre minuti, quindi se il cambio è rapido non perdi la programmazione. Dopo averle sostituite conviene attendere qualche secondo finché il simbolo BAT scompare; se non succede, il manuale suggerisce di spegnere e riaccendere Unico premendo due volte il tasto ON/OFF.
Il display grafico è l’elemento centrale dell’interfaccia. L’ovale esterno è suddiviso in quarantotto settori, ciascuno corrispondente a una mezz’ora. Ogni due segmenti è stampata l’ora o un punto di riferimento, così da capire subito a quale fascia oraria corrisponde il settore. Il segmento relativo all’ora corrente lampeggia, mentre i settori possono apparire pieni (scuri) o vuoti (chiari): i primi indicano che in quel periodo è impostata la temperatura Comfort T2, i secondi che è attiva la temperatura Economy T1. Al centro del display, premendo il tasto °C/h, puoi alternare la visualizzazione tra ora attuale e temperatura ambiente; subito sopra compaiono due lettere che indicano il giorno della settimana, per esempio LU per lunedì, MA per martedì e così via, come sintetizzato nella tabella del manuale; nella parte bassa è visibile il simbolo T1 o T2 che indica quale delle due temperature è attualmente in uso.
Appena alimentato, l’orologio interno parte da lunedì alle 00:00 e sulla corona di segmenti è caricato un programma standard, con alcune fasce a T2 e altre a T1, pensato come base di partenza. Per adattarlo alle tue esigenze devi entrare nella modalità di programmazione, riconoscibile sul display dalla scritta “prog”. Per accedervi basta premere il tasto di scorrimento orario: a questo punto, usando lo stesso tasto, sposti il cursore lampeggiante lungo i quarantotto settori della corona e, sul settore desiderato, premi T1 o T2 per assegnare la temperatura Economy o Comfort alla mezz’ora selezionata. In questo modo puoi costruire il programma del lunedì indicando in quali momenti vuoi più calore e in quali preferisci risparmiare. Se non tocchi nessun tasto per circa venti secondi, Unico esce automaticamente dalla programmazione salvando le modifiche.
Una volta definito il programma del lunedì, il manuale propone due modalità per impostare gli altri giorni. La prima sfrutta la funzione COPY: premendo contemporaneamente i tasti °C/h e DAY copi l’intero programma del giorno visualizzato su quello successivo, pratica se vuoi avere, per esempio, tutti i feriali uguali. La seconda è spostarsi con il tasto DAY sul giorno che ti interessa: il display mostrerà il programma eventualmente già in memoria oppure, se è la prima volta che lo selezioni, il programma standard. In ogni caso puoi sempre modificare singoli settori come fatto per il lunedì, combinando scorrimento, tasto T1 e tasto T2.
Le temperature T1 e T2 si regolano tramite le due manopole sul frontale. Per una taratura precisa conviene innanzitutto assicurarsi di non essere in modalità di programmazione, cioè attendere che la scritta “prog” sia scomparsa. Poi si preme il tasto T1 o T2 corrispondente alla temperatura che si vuole impostare: sul display lampeggia il simbolo relativo e viene mostrato il valore attuale. Ruotando la manopola associata si modifica la temperatura, che viene aggiornata in tempo reale sul display. T1, pensata come temperatura Economy, è regolabile tra 5 e 25 °C, mentre T2, temperatura Comfort, può essere impostata tra 15 e 35 °C a passi di mezzo grado. Se non si interviene per qualche secondo, il cronotermostato torna automaticamente al funzionamento normale.
L’ora e il giorno correnti si impostano attraverso due piccoli tasti a scomparsa, contrassegnati come h e day, azionabili con uno strumento appuntito. Il tasto ON/OFF serve invece a disabilitare o riabilitare le funzioni di termoregolazione senza cancellare il programma: premendolo spegni l’azione sul carico ma mantieni tutte le impostazioni in memoria; premendolo di nuovo torni al funzionamento automatico secondo il programma settimanale. Il dispositivo integra anche una funzione antigelo: se è spento e la temperatura ambiente scende sotto i 5 °C, Unico attiva comunque il carico per mantenere l’ambiente a una temperatura minima di sicurezza, in genere sufficiente a evitare il gelo nelle tubazioni.
Per esigenze particolari è prevista la funzione manuale. Tenendo premuti contemporaneamente i tasti T1 e T2, sul display lampeggia per qualche secondo il simbolo dedicato; al termine del lampeggio tutti i settori della corona si riempiono e lo stesso simbolo resta visibile in modo fisso. Da quel momento Unico si comporta come un semplice termostato ambiente: la temperatura viene controllata esclusivamente in base al valore impostato sulla manopola T2, che puoi leggere al centro del display, e viene mantenuta costante finché non esci dal modo manuale premendo di nuovo insieme T1 e T2.
Se la programmazione dovesse risultare confusa, o se il cronotermostato dovesse comportarsi in modo anomalo, il manuale indica la funzione RESET. Premendo contemporaneamente il tasto di scorrimento, T1, T2 e DAY, tutti i programmi memorizzati vengono cancellati e Unico esegue di nuovo la procedura di inizializzazione come se fosse appena stato alimentato. In seguito occorrerà reimpostare ora, giorno e programma settimanale.

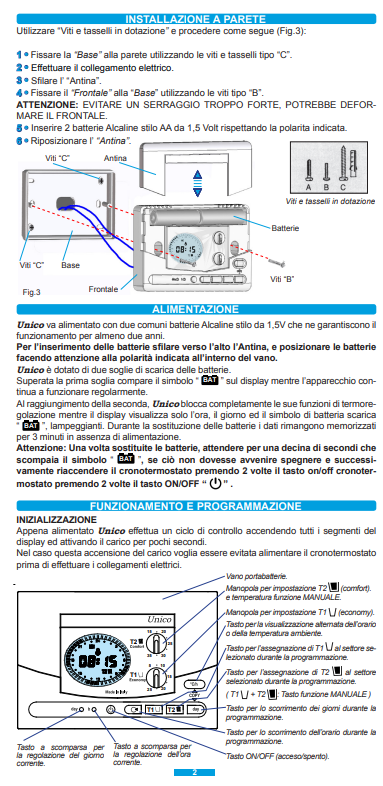

Manuale di Istruzioni Termostato Unico Unica PDF
Se hai bisogno di consultare o scaricare il manuale di istruzioni per il termostato Geca Unico, qui troverai il documento ufficiale in formato PDF. Questo manuale ti guiderà passo dopo passo nell’installazione, nella configurazione e nell’utilizzo corretto del dispositivo, fornendo tutte le informazioni necessarie per sfruttare al meglio le sue funzionalità. Scaricare il manuale è semplice e ti permetterà di avere sempre a portata di mano un riferimento utile per la gestione del tuo termostato.
