Se stai cercando informazioni dettagliate sull’installazione, la programmazione e l’utilizzo del centralina per irrigazione Toro TMC-424E, qui puoi scaricare comodamente il manuale di istruzioni ufficiale in formato PDF. Il manuale fornisce indicazioni chiare e passaggi illustrati per aiutarti a configurare correttamente il dispositivo e sfruttare al meglio tutte le sue funzionalità. Scaricando questa guida potrai avere sempre a portata di mano tutte le risposte alle tue domande più frequenti e risolvere eventuali dubbi o problemi durante l’utilizzo della centralina Toro TMC-424E.
Cosa Troverai nel Manuale Utente Toro TMC-424E
Il manuale del Toro TMC-424E descrive una centralina modulare progettata per adattarsi a impianti di dimensioni molto diverse, perché può essere configurata da 4 fino a 24 settori mediante moduli di espansione da 4 o 8 settori. Il documento insiste sul concetto di modularità “dinamica”: i moduli sono riconosciuti istantaneamente e possono essere inseriti o rimossi anche a programmatore acceso, con rinumerazione automatica e continua dei settori in base alla posizione fisica dei moduli, così da mantenere sempre una sequenza logica senza “buchi” numerici.
La guida presenta poi l’architettura di programmazione come particolarmente flessibile. Il TMC-424E dispone di quattro programmi indipendenti identificati come A, B, C e D e può gestire fino a sedici “slot” di partenze complessive assegnabili liberamente ai programmi in qualunque combinazione; un singolo programma può quindi avere molte partenze e un altro nessuna, purché il totale resti entro sedici. Il manuale chiarisce anche il significato operativo di “partenza”: quando un orario di partenza è attivo, inizia un ciclo di irrigazione automatica in cui i settori con tempo assegnato vengono eseguiti uno dopo l’altro in ordine numerico, dal più basso al più alto. È prevista inoltre la possibilità di far lavorare i programmi in accumulo, cioè rigorosamente in sequenza, oppure di consentire sovrapposizioni fino a due o tre programmi contemporanei, con l’avvertenza che questa scelta va fatta solo se la capacità idraulica e i limiti elettrici del programmatore non vengono superati.
La parte sull’interfaccia spiega che il modulo di comando si governa con un selettore funzioni e con pulsanti di navigazione e variazione. Il selettore porta alle schermate principali come impostazione di ora e data, tempi dei settori, orari di partenza, giorni irrigui, regolazione stagionale, funzioni speciali, sensori, comandi manuali, test valvole, revisione e OFF. Il display viene descritto in modo funzionale: oltre a indicare programma e settore, mostra icone che distinguono se si sta impostando un tempo settore o un orario di avvio, segnala la percentuale quando è attiva una regolazione stagionale, visualizza lo stato dell’irrigazione con la goccia e mostra anche informazioni legate ai moduli e, quando presenti, ai sensori di portata.
Il manuale introduce una funzione pratica chiamata Armchair Programming, che consente di programmare il modulo di comando prima di completare l’installazione definitiva. Collegando una batteria da 9 V, si può configurare la centralina e caricare la configurazione dei moduli, poi rimuovere il modulo di comando dal mobiletto e completare impostazioni e verifiche “a banco”. La guida precisa però che la batteria da 9 V non sostituisce l’alimentazione a 24 V in corrente alternata: serve a mantenere l’orologio in caso di assenze prolungate e a facilitare la programmazione preliminare, mentre il funzionamento reale delle uscite richiede l’alimentazione a c.a.
La programmazione base, secondo il manuale, segue un ordine logico. Si imposta prima il tempo reale, cioè ore, minuti, anno, mese e giorno, e si riporta poi il selettore su RUN. Quindi si sceglie il programma A, B, C o D mediante l’apposito selettore programmi e si assegnano i tempi ai settori dalla schermata “Station Times”, impostando una durata da 1 minuto fino a 8 ore con incrementi di un minuto; il manuale evidenzia anche un’opzione avanzata che consente di abilitare i secondi, così da impostare anche intervalli da 1 a 60 secondi quando serve un controllo molto fine. L’impostazione degli orari di partenza avviene dalla schermata “Start Times” e, qui, l’elemento distintivo è che gli orari non sono “Start 1–Start 4 per programma” come in molte centraline residenziali, ma sono numerati da 01 a 16 e devono essere assegnati ai programmi senza duplicazioni; se tutti e sedici gli slot sono già occupati, la centralina segnala che non ce ne sono più disponibili.
Per i giorni irrigui, il manuale descrive tre formati alternativi da assegnare a ciascun programma, uno per volta. La modalità calendario serve a selezionare giorni specifici della settimana; la modalità pari/dispari consente di irrigare nei giorni pari o nei giorni dispari del mese con l’indicazione che il 31 e, in un anno bisestile, il 29 febbraio non vengono irrigati quando si usa la modalità dispari; la modalità intervallo permette di irrigare ogni N giorni da 1 a 31 e richiede anche di indicare “in che punto” del ciclo ci si trova per determinare quando cadrà il primo giorno irriguo. Un dettaglio rilevante è l’esclusione selettiva dei giorni: quando si usa pari/dispari o intervallo, i giorni irrigui non coincidono sempre con gli stessi giorni della settimana, quindi la guida spiega come escludere specifici giorni settimanali dal programma per rispettare divieti o esigenze operative.
La regolazione stagionale viene presentata come strumento di adattamento rapido ma molto potente. Il TMC-424E consente di applicare una percentuale da 0% a 200% con incrementi del 10% sia per singolo programma sia, separatamente, per mese dell’anno, e il tempo effettivo risultante è la combinazione dei due fattori. Il manuale mette in evidenza che impostare la percentuale su “Off” equivale a impedire l’attivazione del programma e che percentuali superiori al 100% possono attivare un frazionamento automatico del ciclo, pensato per ridurre problemi di assorbimento del terreno quando i tempi aumentano molto.
Le “Funzioni speciali” costituiscono un capitolo importante perché introducono comportamenti impiantistici avanzati. Il manuale spiega come impostare un ritardo tra settori, regolabile da disattivato fino a 59 secondi oppure da 1 a 60 minuti, utile quando la richiesta idrica supera la capacità della fonte. Nello stesso ambito viene descritta la gestione della pompa o valvola master, che può essere abilitata o esclusa per programma e, se abilitata per il programma, anche esclusa per singolo settore, così da evitare l’attivazione del circuito MV/PS in zone che non ne hanno bisogno. È prevista anche una partenza ritardata della pompa da 1 a 60 secondi, spesso usata per stabilizzare la pressione prima dell’apertura del primo settore, e un’opzione che decide se mantenere attivo o meno il circuito MV/PS durante il ritardo tra settori. Il manuale completa questa parte con la ripetizione del ciclo, che può rilanciare automaticamente un ciclo da 1 a 30 volte per ogni avvio, separando le ripetizioni con un periodo di ritardo configurabile, e con la scelta tra accumulo e sovrapposizione dei programmi, cioè se farli lavorare strettamente in coda oppure in contemporanea fino al livello selezionato. Sempre nelle funzioni speciali vengono descritte le procedure per cancellare la memoria di un singolo programma, abilitare o disabilitare il comando a distanza portatile TMR-1, scegliere lingua del display, scegliere 12/24 ore e abilitare o meno la programmazione dei secondi nei tempi settore.
Il manuale dedica un capitolo specifico al monitoraggio di portata, che è una delle caratteristiche distintive del TMC-424E quando si installano moduli di espansione compatibili con la rilevazione del flusso e sensori Toro serie TFS. La guida spiega che si possono installare fino a tre moduli di flusso e, per ogni settore collegato a un modulo di flusso, si può attivare il monitoraggio e impostare un ritardo di riempimento, così da evitare letture falsate dalla turbolenza iniziale. La portata viene “appresa” e poi confrontata con soglie configurabili per portata insufficiente, eccessiva o critica; se la portata supera le soglie, la centralina genera un allarme e bypassa automaticamente il settore, riprovandolo alla successiva irrigazione programmata. Nel caso di soglia critica, il manuale chiarisce che l’irrigazione monitorata può essere interrotta immediatamente e, se è presente una valvola master gestita dal modulo di flusso, questa può essere coinvolta nell’arresto. Sono previste anche impostazioni del tipo di valvola master del modulo di flusso, distinguendo normalmente chiusa e normalmente aperta, con spiegazione del comportamento della valvola normalmente aperta in presenza di allarme.
La parte sensori include due controlli particolari sul sensore pioggia. Oltre al classico bypass tramite interruttore fisico, il manuale descrive un bypass “a tempo” che esclude l’ingresso sensore per le ore rimanenti della giornata e si disattiva automaticamente a mezzanotte. Il manuale descrive anche una funzione più rara nelle centraline di fascia residenziale, cioè l’abilitazione o disabilitazione dell’ingresso del sensore pioggia per singolo programma, con impostazione predefinita attiva per tutti i programmi.
Le operazioni manuali vengono presentate come strumenti di collaudo e di gestione. La modalità “Manual Station” consente di attivare un singolo settore senza limite di tempo, con arresto quando si preme un tasto di navigazione o si ruota il selettore, e con disattivazione automatica a mezzanotte; la modalità “Manuale a tempo” consente invece di impostare un tempo manuale per uno o più settori e poi avviare l’esecuzione riportando il selettore su RUN, con esecuzione in sequenza o in contemporanea in base alla modalità accumulo/sovrapposizione scelta. La modalità “Manual Program” avvia un programma come se fosse partito automaticamente, e il manuale spiega che si può avviare un programma singolo o più programmi mettendoli in coda o facendoli lavorare simultaneamente, sempre in coerenza con la configurazione scelta nelle funzioni speciali. In parallelo, la funzione “Valve Test” è descritta come test rapido di tutti i settori che hanno un tempo assegnato in qualunque programma, con durata di default di due minuti ma regolabile da 30 secondi fino a 10 minuti, e con la possibilità di saltare rapidamente al settore successivo premendo NEXT.
Per la gestione meteo, la “Sospensione pioggia” viene descritta come un ritardo generale che posticipa l’irrigazione automatica da 1 a 14 giorni senza dover spegnere la centralina e rischiare di dimenticarsi di riattivarla; il display mostra OFF insieme ai giorni rimanenti e il conteggio scala automaticamente al passare dei giorni. La funzione “Review” è descritta come revisione strutturata dell’intera programmazione, perché permette di scorrere rapidamente informazioni come durata totale del ciclo e durata effettiva irrigua calcolate con percentuali, ritardi e ripetizioni, tipo di giorni irrigui, partenze, tempi settore, assegnazione dei sensori pioggia e, se presenti, tutte le impostazioni relative alla portata.
L’installazione fisica ed elettrica è trattata in modo completo distinguendo tra modelli per interni e modelli per esterni. Il manuale descrive i fori inferiori di accesso per cavi e condotti e fornisce criteri per scegliere un punto di installazione che protegga da spruzzi, sole di mezzogiorno, vento e neve, con una presa a c.a. messa a terra non comandata da interruttore e non condivisa con carichi elevati. Il cablaggio valvole segue lo schema classico con comune su morsetto C e fili di stazione sui morsetti dei moduli, mentre pompa o valvola master si collegano al morsetto P con l’avvertenza esplicita di usare un relè 24 V, perché l’avviamento pompa non deve essere collegato direttamente al programmatore. Il manuale dettaglia inoltre il collegamento dei sensori di portata al modulo di flusso rispettando la polarità e spiega che la valvola master collegata al modulo di flusso può essere comandata unicamente da quel modulo. Per l’alimentazione, la guida indica le connessioni su L, N e terra, sottolineando che nel caso dei modelli per esterni il cablaggio a c.a. deve essere eseguito solo da personale qualificato e nel rispetto delle normative, con eventuale dispositivo di disinserzione e indicazioni aggiuntive sulla messa a terra in aree soggette a fulmini.
La sezione allarmi è particolarmente chiara perché collega i messaggi a display ai comportamenti della centralina. L’allarme FUSE segnala sovracorrente su una stazione o sul circuito MV/PS; la centralina bypassa l’uscita coinvolta e prosegue con le altre, ma continua a riprovare nei cicli successivi finché la causa non viene rimossa, tipicamente un solenoide difettoso, un relè pompa o un corto in una giunzione. Gli allarmi FLOW o NFLOW sono legati al monitoraggio di portata e indicano rispettivamente errori di portata del settore o superamento della portata nominale a programmatore a riposo. SEN segnala che il sensore pioggia è attivo e tutte le uscite sono disabilitate, mentre PAUSE indica una sospensione impartita tramite comando a distanza TMR-1.
Il manuale chiude con specifiche tecniche utili per il dimensionamento, includendo i limiti di temperatura di esercizio e conservazione, i dati del trasformatore a 24 VAC e soprattutto i limiti di carico elettrico, con massimi per settore, per circuito master/pompa e un massimo totale, oltre a richiamare i livelli di protezione da sovracorrente che variano a seconda del tipo di modulo. Viene infine riportata la garanzia limitata Toro, che per questa serie viene indicata come quinquennale dalla data di installazione, con condizioni e limitazioni tipiche.

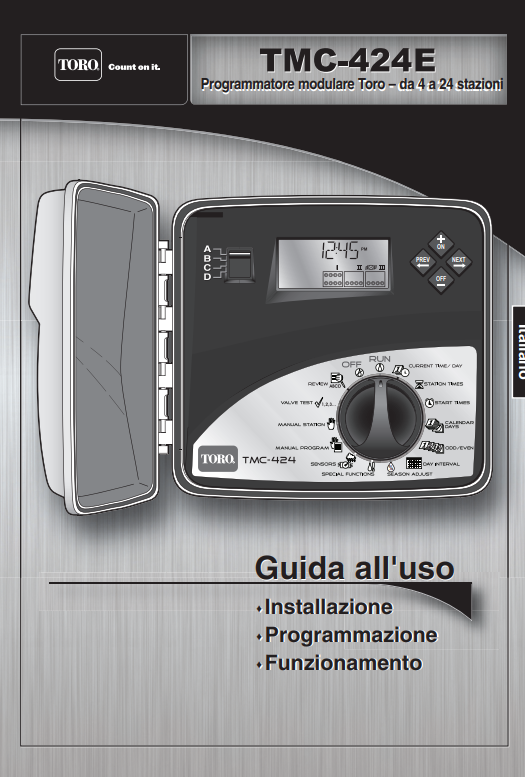

Manuale Istruzioni Toro TMC-424E PDF
In questa sezione mettiamo a disposizione il manuale di istruzioni per il programmatore Toro TMC-424E in formato PDF, facilmente scaricabile. Il documento contiene tutte le informazioni utili per l’installazione, la configurazione e l’utilizzo corretto dell’apparecchio, oltre a fornire indicazioni dettagliate su funzioni, manutenzione e risoluzione dei problemi più comuni. Scaricare il manuale consente di avere sempre a portata di mano una guida completa per sfruttare al meglio tutte le potenzialità del Toro TMC-424E.
