In questa pagina è possibile scaricare gratuitamente il manuale di istruzioni in formato PDF per l’UPS Riello Sentinel Pro. Il manuale fornisce tutte le informazioni necessarie per l’installazione, l’utilizzo e la manutenzione del dispositivo, oltre a dettagli tecnici e indicazioni per la risoluzione dei problemi più comuni. Scaricando il documento potrete consultare facilmente le procedure operative e le raccomandazioni per garantire il funzionamento ottimale e la sicurezza dell’apparecchio.
Cosa Troverai nel Manuale Utente UPS Riello Sentinel Pro
Si parte dall’introduzione, dove il costruttore mette in chiaro che si tratta di un gruppo di continuità di fascia professionale, da installare dopo aver letto con attenzione manuale d’uso e manuale di sicurezza, con l’avvertenza che all’interno di UPS e Battery Box circolano tensioni pericolose e che la manutenzione è riservata a personale qualificato. Nelle stesse pagine trovi anche la politica ambientale, le indicazioni di riciclo degli imballi e la gestione di fine vita di schede e batterie, classificate come rifiuti pericolosi.

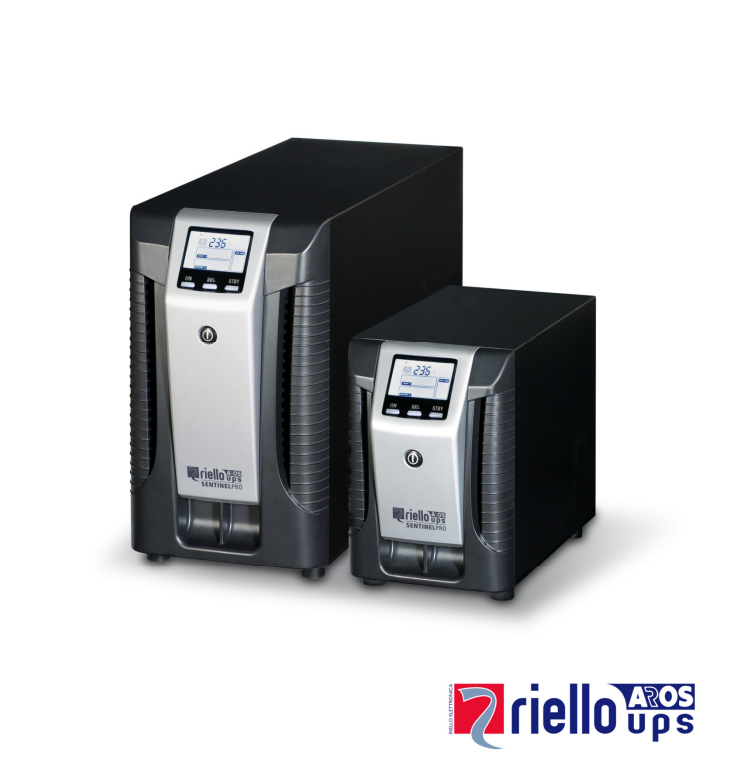

La presentazione chiarisce l’architettura: è un UPS on-line a doppia conversione, quindi la forma d’onda e la frequenza in uscita sono ricostruite in modo continuo e indipendente dalla rete per garantire la massima protezione ai carichi critici come server e apparati voce-dati. La famiglia include versioni standard e versioni ER con caricabatterie potenziato per autonomie estese, pensate per scenari di business continuity con Battery Box separati. Le illustrazioni di apertura mostrano i formati principali e la possibilità di affiancare uno o più Battery Box per prolungare il tempo di funzionamento in assenza rete.
Prima di metterlo in servizio il manuale ti fa prendere confidenza con ciò che vedi sul frontale e sul retro. Le pagine con le “viste” riportano il display, i tre tasti di controllo, l’interruttore generale, le ventole e, dietro, le prese IEC da 10 o 16 ampere a seconda del modello, le spine di ingresso, le porte USB e RS232, il connettore per l’espansione batterie e lo slot per schede di comunicazione opzionali. Scorrendo le figure noti come cambino le dotazioni salendo di taglia, per esempio con le prese IEC 16A dedicate alle versioni da 3000 VA.
Uno dei fulcri d’uso è il pannello display, mostrato in dettaglio con le icone di stato, le barre di carica batteria e livello carico, l’area misure e la zona di configurazione richiamabile dal tasto SEL. La tabella successiva spiega la semantica delle icone: quando l’UPS è da rete, quando sta erogando da batteria con relativo beep ogni 4 secondi e quando entra nel preallarme di fine scarica con lampeggio e beep ogni secondo; trovi anche l’indicazione del bypass attivo, del timer di accensione/spegnimento programmato e della richiesta manutenzione. La pagina dedicata alle misure mostra, a rotazione, tensione e frequenza di rete, tensione e frequenza d’uscita, percentuale di carico, stato di carica e tensione totale batterie, autonomia residua, corrente assorbita dal carico e temperatura del sistema di raffreddamento, oltre ai codici che compaiono automaticamente in caso di fault o lock.
La sezione d’installazione inizia con il controllo del contenuto della confezione e prosegue con le condizioni ambientali: l’UPS va posato in luogo pulito e aerato, al riparo da intemperie, con umidità entro i valori di targa e temperatura d’esercizio tra 0 e 40 °C, pur ricordando che per la vita delle batterie l’intervallo consigliato è 20–25 °C; in contesti residenziali, essendo un prodotto di categoria C2, il testo segnala che potrebbero servire accorgimenti contro la radio-interferenza. Se prevedi autonomia lunga, il capitolo sul Battery Box spiega che ne esistono versioni a 36 o 72 volt, come collegarli in cascata e come impostare prima la capacità nominale totale con il software UPSTools, con l’avvertenza di verificare la corrispondenza di tensione tra UPS e Battery Box, di non prolungare i cavi e di chiudere i sezionatori solo a collegamenti completati.
Per la prima accensione il manuale ti guida passo passo: protezione a monte dimensionata correttamente, alimentazione all’UPS, interruttore frontale su ON e verifica che l’unità entri in stand-by con batterie in carica e microcontrollore attivo. A quel punto colleghi i carichi, ricordando i limiti delle prese IEC da 10 A e l’uso della 16 A dove previsto, imposti la modalità desiderata dal pannello, poi testi il corretto intervento aprendo per prova la rete e verificando continuità in batteria e ritorno automatico a rete. La sequenza di spegnimento distingue tra presenza rete e funzionamento a batteria, con la gestione del timer e del ritorno allo stand-by.
Il capitolo sulle modalità operative è pratico e importante. Dal display puoi scegliere fra ON-LINE, che privilegia qualità e protezione mantenendo tensione e frequenza rigorosamente controllate; ECO, che massimizza l’efficienza alimentando normalmente da bypass e commutando in doppia conversione quando la rete esce tolleranza; SMART ACTIVE, in cui è l’UPS a decidere dinamicamente tra on-line ed eco in base alla qualità statistica della rete; e STAND-BY OFF, in cui il carico resta spento e viene alimentato solo in caso di blackout. La stessa area descrive il bypass manuale, utile per alimentare i carichi direttamente dalla rete durante alcune operazioni, con la procedura di ingresso e uscita e la nota cruciale sulla necessità che ingressi e uscite siano sincronizzate e che non si stia funzionando da batteria.
Per chi deve integrare l’UPS in un’infrastruttura, il manuale introduce i software. PowerShield3 offre monitoraggio in tempo reale e automazioni di shutdown, invio email, SMS o messaggi di rete al verificarsi di eventi selezionati, mentre UPSTools è lo strumento con cui si leggono stati e si configurano tutti i parametri, via USB o RS232, con la nota che le due porte non possono essere usate in parallelo. Nello stesso blocco si ricorda che lo slot di comunicazione può ospitare schede aggiuntive per seconda seriale, rete Ethernet SNMP, Modbus/JBUS, Profibus o contatti a relè, in modo da adattare il Sentinel Pro a diversi ambienti IT e industriali.
La tabella “Configurazione UPS” è il cuore dei settaggi e vale saperla leggere perché ti permette di adattare finemente il comportamento. Puoi fissare frequenza d’uscita a 50 o 60 Hz o lasciarla in autoapprendimento, regolare la tensione nominale tra 220 e 240 V, cambiare la modalità operativa, definire come e quando usare il bypass, attivare lo spegnimento per carico minimo durante il funzionamento in batteria, limitare la scarica con un tempo massimo, scegliere il preavviso di fine autonomia, programmare il test batterie periodico, impostare soglie personali di allarme per sovraccarico, variare le tolleranze di frequenza e tensione per sincronismo e per ECO, ritardare la riaccensione dopo il ritorno rete e assegnare funzioni di accensione e spegnimento remoto ai pin della RS232. Tutti i valori sono riportati con predefiniti e campi ammessi, così sai dove intervenire senza tentativi.
Più avanti trovi la mappa delle porte. La pagina della RS232 specifica il pinout con uscite programmabili optoisolate, ingressi comando optoisolati e alimentazione ausiliaria a bassa corrente, oltre all’elenco degli eventi predefiniti associati ai contatti e alla possibilità di rimapparli via software. La pagina accanto mostra lo slot di comunicazione fisico e gli esempi di schede che puoi installare per avere SNMP, doppia seriale, Modbus o Profibus, utile se devi integrare l’UPS in BMS o in sistemi di supervisione.
La risoluzione problemi è costruita come una diagnostica ragionata: moltissime anomalie non indicano guasti reali ma condizioni d’uso non corrette. Le tabelle collegano sintomi a cause e rimedi, dal display spento per interruttore non premuto o cavo non inserito, all’UPS che resta in batteria per rete fuori tolleranza o protezione termica d’ingresso scattata, fino ai casi in cui compaiono codici specifici che invitano a ridurre il carico, sostituire le batterie, verificare il Battery Box o contattare l’assistenza quando si rileva un relè incollato o un’anomalia interna. Nelle note finali c’è anche il suggerimento, per protezione totale dei carichi, di prevedere ATS o bypass automatico esterno in caso di guasto permanente dell’UPS.
La sezione sui codici completa il quadro distinguendo gli avvisi “FAULT”, che non sempre bloccano l’apparecchio ma ne riducono le prestazioni o preludono a un fermo, dai “LOCK” che spengono l’inverter e trasferiscono il carico su bypass quando possibile. Vedi elencati gli allarmi di temperatura, sensori guasti, sovra e sottotensioni su inverter e banco condensatori, corto e sovraccarichi su diverse soglie, attese di riduzione carico, batteria da sostituire o assente, fino ai comandi remoti attivi che compaiono come codici “C”. Conoscere questa semantica ti aiuta a capire subito se basta un reset, una ricarica, una riduzione di carico o se serve l’assistenza.
In chiusura c’è la scheda tecnica con i modelli da 700 a 3000 VA, le potenze in watt, le condizioni nominali d’ingresso, i tempi di ricarica, le tensioni batteria con indicazione di espandibilità e, per le versioni ER, la corrente di ricarica maggiorata. Sono riportate le soglie e i tempi di gestione dei sovraccarichi con e senza bypass disponibile, i limiti ambientali, le protezioni integrate, dimensioni e pesi di UPS e Battery Box, in modo da scegliere consapevolmente taglia e autonomia. Le ultime righe ricordano che una ricalibrazione della tensione d’uscita può rendersi opportuna dopo lunghi periodi d’esercizio.
Manuale di Istruzioni UPS Riello Sentinel Pro PDF
Di seguito è possibile scaricare il manuale di istruzioni in formato PDF dedicato all’UPS Riello Sentinel Pro. Questo documento contiene tutte le informazioni necessarie per l’installazione, l’utilizzo e la manutenzione dell’apparecchio, offrendo indicazioni dettagliate per garantire un funzionamento ottimale e sicuro del dispositivo.
