In questa pagina è possibile scaricare gratuitamente il manuale di istruzioni in formato PDF per il citofono Urmet 1043. Il manuale rappresenta una risorsa indispensabile per chi desidera installare, configurare o semplicemente utilizzare al meglio il proprio dispositivo. All’interno del documento sono illustrate tutte le funzionalità principali, le modalità di collegamento e le procedure di manutenzione, accompagnate da schemi chiari e dettagliati. Scaricando il manuale, avrai sempre a portata di mano le informazioni necessarie per risolvere eventuali dubbi e garantire un funzionamento ottimale del tuo citofono Urmet 1043.
Cosa Troverai nel Manuale Utente Urmet 1043

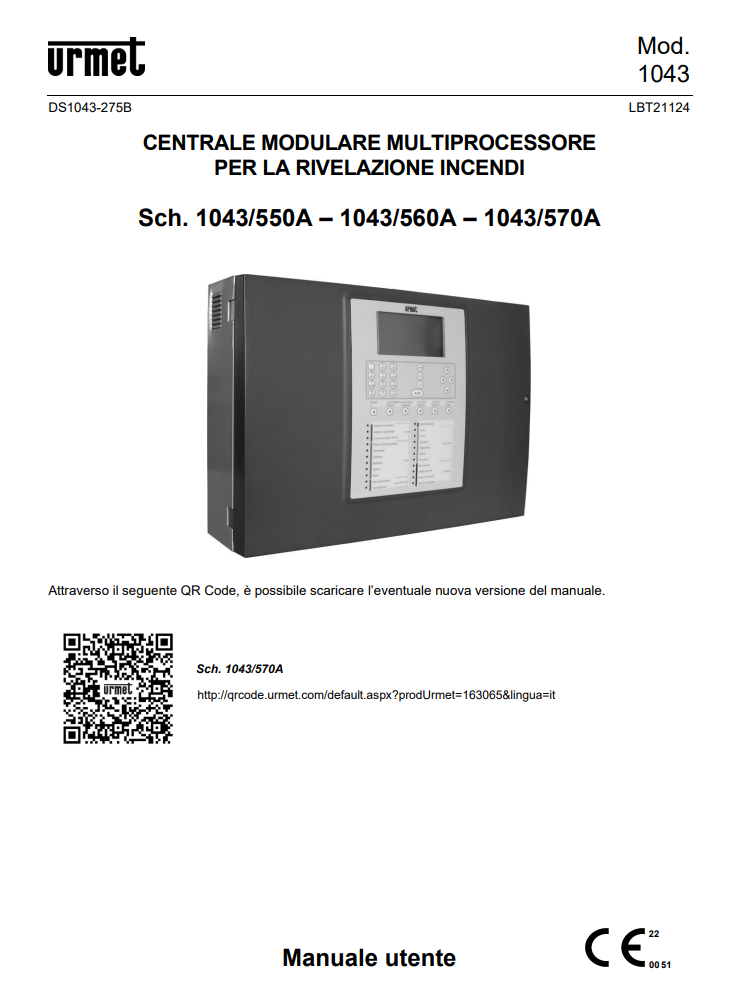

Il frontespizio chiarisce il perimetro: è il manuale utente della centrale 1043, scaricabile anche tramite QR code, e riguarda le modalità operative quotidiane, non la programmazione di impianto. L’indice che apre il documento è già una mappa: prima la logica di funzionamento e la fase di scansione, poi come leggere a display allarmi, guasti, esclusioni e manutenzioni, quindi i tasti e gli indicatori frontali, il layout della tastiera e le procedure da seguire in caso di allarme o guasto; in coda una serie di appendici con le tabelle dei codici evento e dei tipi di dispositivo.
Il centro della centrale è la “fase di scansione”: appena alimenti, la 1043 entra in monitoraggio e resta lì finché non intervieni con credenziali adeguate. In questo stato effettua il polling delle linee e gestisce tutto ciò che può accadere sul campo—dall’allarme al guasto, fino a manutenzioni, esclusioni, eventi generici e, se lavora in rete come master, gli eventi provenienti dalle slave. A riposo il display mostra nome impianto, data/ora, modello e un indicatore che ti avvisa se, dall’ultimo accesso con password di livello 2, è successo qualcosa; se l’impianto non è programmato appare “MONITORAGGIO NON POSSIBILE”. Quando arriva un evento la pagina cambia: in alto vedi il primo evento accaduto, in basso l’ultimo allarme (se presente) e, a destra, i contatori cumulativi per ciascuna famiglia—ZA, GG, GC, EX, GD, GZ, MN, SP, EG—con priorità di visualizzazione che favorisce gli allarmi di zona, poi i guasti e via via il resto. Con le frecce scorri tipi e liste, mantenendo sempre in evidenza l’ultimo allarme. È una grammatica visiva che impari in pochi minuti e che torna utile ogni giorno.
Quando l’evento è un allarme, il manuale ti mostra come leggerlo senza ambiguità. Per gli allarmi di zona vedi la zona, l’eventuale ritardo, la linea e l’indirizzo del dispositivo che lo genera, il tipo abbreviato (SM per rivelatore fumo, HT per calore, ecc.), gli attributi abilitati e il “tipo di allarme” che spiega se si tratta di fumo, temperatura, pulsante manuale, ingresso analogico o gas; per gli allarmi di gruppo è analoga la sintassi, ma riferita al gruppo dispositivi o al gruppo zone. In ogni caso l’indicatore di allarme è chiaro e le informazioni utili—nome del dispositivo o della zona—sono in testo, pronte per orientarti in campo.
Con i guasti la centrale mantiene lo stesso approccio: per i “guasti generali” ti scrive in chiaro l’apparato o la sezione coinvolta—per esempio il pannello remoto con indirizzo e codice—così capisci subito se il problema riguarda sistema, batterie, sirena, terra, comunicazioni o moduli. Per i “guasti di campo” distingue tra dispositivi e linee: se è un rivelatore o un attuatore vedi zona, linea, indirizzo, tipo e codice; se è la linea a essere in corto o a loop aperto compare il messaggio esplicativo con il numero di circuito. Lo stesso vale per esclusioni e manutenzioni: con le esclusioni sai se hai escluso un dispositivo, una zona, un gruppo o un pannello remoto e, con la manutenzione, riconosci immediatamente il rivelatore che va pulito o sostituito. Tutto è pensato perché l’operatore individui “chi e dove” senza dover decifrare sigle oscure.
Se la centrale è in rete, il capitolo sulle slave ti spiega come la master replica gli eventi: prima riga con indirizzo e nome della slave, seconda riga con la prima riga dell’evento così come appare sulla slave. Per esempio, se nella slave 50 “CAPANNONE” un rivelatore chiede manutenzione, la master te lo riporta con zona, linea, indirizzo e tipo del sensore; se nella slave ci sono esclusioni attive, la master ti mostra un contatore “ESCLUSIONI ATTIVE” e, per entrare nel dettaglio, accedi al cronologico della slave direttamente dalla master con OK ed eventuale password di livello 2. È un ponte operativo pensato per impianti articolati.
Per capire in che “stato” si trova la centrale senza nemmeno leggere, il manuale raccoglie le casistiche funzionali. A regime tutti i LED sono spenti salvo l’alimentazione (verde fisso da rete, lampeggiante da batteria) e gli eventuali indicatori di test o esclusioni; in ALLARME il rosso “Allarme incendio” lampeggia se la sirena non è attiva o resta fisso se lo è, si attivano il relè di allarme e, se previsto, il relè sirena e gli attuatori programmati; in GUASTO suona il buzzer intermittente e si accende il giallo cumulativo “Guasto Generale” più i gialli specifici (sistema, batterie, sirena, terra), con il display che scrive l’anomalia; se è coinvolto il comunicatore IP/LTE vedi anche i LED “Comunicatore attivo” e “Stato comunicatore” con semantica di trasmissione/ACK o guasto/esclusione. Per silenziare usi ACK e per ripristinare RESET, come da procedura.
Le operazioni “di primo livello” sono poche e cruciali. ACK tacita il cicalino e “acquisisce” l’evento a display; TACITA/RIARMA SIRENA spegne o riaccende targhe e sirene e accende il giallo “SIRENA TACITATA”; RESET riporta l’impianto in servizio; AUMENTA RITARDO aggiunge un minuto (fino a 10 in totale tra programmazione e aggiunta) al tempo di attivazione sirena quando lavori con zone/gruppi temporizzati; ANNULLA RITARDO lo azzera; INCLUDI/ESCLUDI apre il menù operativo per togliere/riattivare linee, dispositivi, zone, gruppi, periferiche, uscite e perfino comunicatore IP (previa password di livello 2); ALLARME GENERALE provoca la condizione di allarme generale quando sei in scansione. A pagina “layout tastiera” trovi la planimetria dei tasti e la colonna di LED aggregata per Allarmi, Guasti, Manutenzioni, Esclusioni e Generali: è la fotografia che ogni operatore dovrebbe memorizzare.
Per le due situazioni che nessuno vorrebbe ma che capitano, il manuale ti dà una checklist semplice. In allarme confermi con ACK, leggi chi sta allarmando, verifichi sul posto e, se non c’è pericolo reale, fai RESET; se l’allarme persiste su un singolo punto e devi tenere in servizio il resto, passi dal tasto INCLUDI/ESCLUDI, entri in “DISPOSITIVI/ZONE”, selezioni la linea e l’indirizzo, imposti ESCLUSO e poi RESET; la reinclusione segue il percorso inverso. In guasto la logica è identica: ACK, lettura del guasto, verifica sul posto, RESET se rientra, altrimenti ACK e chiamata all’assistenza tecnica. Sono procedure di campo che il documento spiega passo passo, con le schermate attese a display.
La parte finale è un “prontuario” prezioso per diagnosi e formazione. Nelle appendici trovi i codici guasto dei dispositivi con il significato (dai problemi interni di sezione ottica o temperatura ai guasti esterni come linee convenzionali in aperto/corto, fino alle mancati riscontri di comando o adeguamento); i codici del modulo di linea e del modulo di comando/controllo con le note su quando è necessario contattare l’assistenza; i messaggi per pannelli remoti e per il comunicatore IP/LTE con le cause tipiche—mancata connessione al router o al cloud, timeout ACK, SIM assente/PIN errato, mancato aggancio GSM, errori di configurazione o comunicazione, reset del modulo—così sai distinguere subito dove intervenire; gli errori di sistema mappati con dettaglio su memorie, supervisione secondo EN54, trasmettitori interni, TCP/IP e display; i codici di guasto slave; l’elenco dei “comandi PC di esecuzione azione” che la centrale registra a log quando comandata da software (reset, ack, silenziamento/riarmo sirena, allarme generale, test lampade, gestione ritardo e manutenzione); la legenda dei tipi di dispositivo (SM, HT, MU, ecc.) e degli attributi “Q” che qualificano funzioni come azzeramento ritardo e allarme generale; la tabella dei “tipi di allarme” per capire se l’evento nasce da fumo, temperatura, pulsante, 4–20 mA o linea convenzionale; i codici per il modulo stampante; la mappatura dei tasti se colleghi una tastiera PS/2 esterna; e, infine, i codici di guasto di linea per errori di comunicazione con il dettaglio su casi come “dispositivo in allarme non comunica”, “indirizzi fuori range” o “rialimentazione per corto in scansione”. Sono pagine da tenere a portata di mano in sala controllo.
Manuale di Istruzioni Urmet 1043 PDF
Se hai bisogno di configurare, installare o semplicemente comprendere meglio il funzionamento del tuo citofono Urmet 1043, avere a disposizione il manuale di istruzioni ufficiale può rivelarsi estremamente utile. Qui di seguito trovi il link per scaricare gratuitamente il manuale in formato PDF: una risorsa pratica e dettagliata che ti guiderà passo dopo passo nell’utilizzo corretto del dispositivo e nella risoluzione di eventuali problemi.
