In questa pagina puoi trovare e scaricare gratuitamente il manuale di istruzioni in formato PDF per il ventilatore a soffitto Zephir ZFL5130S. Il manuale ti guiderà passo dopo passo nell’installazione, nell’utilizzo e nella manutenzione del prodotto, offrendo tutte le informazioni necessarie per sfruttare al meglio le funzionalità del tuo ventilatore. Scaricando il documento avrai sempre a disposizione le risposte ai dubbi più comuni e le indicazioni per una gestione sicura ed efficiente dell’apparecchio.
Cosa Troverai nel Manuale Utente Ventilatore a Soffitto Zephir ZFL5130S
La prima parte è dedicata alle precauzioni di sicurezza e imposta subito i vincoli fondamentali. Il ventilatore è destinato a uso domestico interno e va impiegato solo come descritto nel manuale, perché usi impropri possono causare scosse elettriche, incendi o infortuni. Prima di qualsiasi installazione o disinstallazione il manuale chiede di togliere alimentazione dal quadro generale e mantenerla disinserita fino a lavoro completato; la disconnessione deve essere prevista nel cablaggio fisso secondo le regole di impianto. Viene inoltre indicato che il prodotto può essere usato da bambini sopra gli 8 anni e da persone con capacità ridotte solo con supervisione e istruzioni adeguate, e che pulizia e manutenzione dell’utilizzatore non devono essere svolte da bambini senza sorveglianza. Sul piano pratico, le avvertenze insistono sul non operare in presenza di vapori esplosivi o infiammabili, sul non collocare l’apparecchio vicino a fiamme libere o fonti di calore, sul non usare prese “volanti” o cavi danneggiati e sul non tentare mai di smontare o riparare l’apparecchio, rimandando in caso di anomalie a rivenditore o assistenza. Una prescrizione molto concreta riguarda l’altezza: una volta installato, la distanza minima tra pavimento e pale deve essere almeno di 2,3 metri, e non bisogna mai cercare di fermare le pale quando sono in movimento.
Il manuale passa poi a requisiti di installazione e controlli preliminari, spiegando che la struttura di supporto deve essere montata in modo sicuro e capace di sopportare un peso di 15 kg, con preferenza per strutture metalliche. Richiede anche di mantenere adeguata distanza delle pale da oggetti vicini, di non frapporre oggetti nel loro percorso e di evitare qualunque ostacolo che possa limitare la rotazione. Un’altra regola operativa importante è che non si deve cambiare velocità mentre il ventilatore è in funzione: se si vuole variare regime, il manuale indica di fermare prima il ventilatore e poi selezionare la nuova velocità. Sul fronte elettrico, viene richiamata la necessità di tensione di rete coerente con la targa e di un impianto conforme alle norme, oltre al divieto di toccare la connessione con mani umide e di usare l’apparecchio vicino a vasca, doccia o piscina.
Dopo le avvertenze, il manuale identifica le parti che compongono il prodotto per aiutarti a riconoscere cosa stai montando. Vengono nominate la staffa, le calotte superiore e inferiore, il blocco motore, le lame in ABS, il vano LED con modulo LED e il coperchio in vetro, oltre al cavo di messa a terra. Questa sezione è utile perché l’ordine di assemblaggio che segue presuppone di aver già individuato correttamente calotte, staffa centrale e gruppo luce.
La “guida all’installazione” entra nel dettaglio della sequenza di montaggio meccanico. Il manuale indica di fissare le lame in ABS al blocco motore usando viti e rondelle e di collegare il vano LED al blocco motore con le apposite viti. Prima di agganciare l’insieme al soffitto viene raccomandato di assicurarsi che le due calotte siano già infilate lungo la staffa centrale e che i cavi elettrici passino all’interno della staffa. La staffa viene inserita nella parte superiore del blocco motore e bloccata con un gancio di sicurezza; a questo punto si applica una coppiglia per impedire estrazioni accidentali e si completa il fissaggio con una vite di sicurezza laterale e con un perno di sicurezza all’estremità superiore della staffa. Il manuale descrive poi il passaggio in cui si fa scorrere verso il basso il supporto superiore, si allenta una vite per consentire il transito dei cavi e, dopo averli fatti passare, si stringe nuovamente la vite: l’obiettivo è evitare che il cablaggio resti schiacciato o tirato durante la chiusura.
Per il fissaggio al soffitto, il documento mostra che la staffa di montaggio cambia approccio a seconda del materiale, distinguendo tra soffitto in legno e soffitto in cemento, e rimanda all’uso di viti idonee al supporto. Prima di alimentare, viene introdotto anche un passaggio “di sicurezza” legato al ricevitore: tramite dip switch si usano gli interruttori dedicati per mantenere il ventilatore spento durante le fasi di cablaggio e montaggio, riducendo il rischio di avviamenti indesiderati. Dopo aver portato i cavi e la morsettiera attraverso il foro della staffa di montaggio, il supporto viene applicato prestando attenzione a una scanalatura superiore che guida il corretto posizionamento; quindi la staffa centrale viene ruotata in senso antiorario per fissarla al supporto a soffitto. Solo una volta completata la chiusura meccanica, il manuale torna a citare il dip switch per consentire l’accensione.
Una parte specifica è dedicata all’integrazione del ricevitore radio e del gruppo luce. Il manuale dice che il ricevitore del segnale con morsettiera deve essere installato adiacente al supporto a soffitto e fornisce lo schema della morsettiera e dei conduttori, includendo i cavi di alimentazione, i cavi verso il blocco motore, i cavi della luce e il cavo antenna. Vengono riportati anche i parametri elettrici nominali: alimentazione 220–240 V in corrente alternata a 50 Hz, potenza motore 35 W e lampada 20 W. In questa stessa sezione viene ricordato un vincolo importante sulla sorgente luminosa: la sorgente non è sostituibile e, a fine vita del LED, deve essere sostituito l’intero apparecchio.
Il manuale dedica poi spazio al radiocomando e alle condizioni perché trasmettitore e ricevitore comunichino correttamente. La logica indicata è una modalità di abbinamento “learning code”: si porta l’alimentazione principale su ON e, entro 30 secondi, si preme il pulsante di accensione del ventilatore sul radiocomando per almeno 5 secondi; un segnale acustico conferma l’avvenuto accoppiamento, ma il manuale precisa che questa finestra temporale di abbinamento vale solo per 30 secondi e poi non ha più effetto. In caso di mancata risposta, il documento suggerisce di controllare prima la batteria, perché una batteria quasi scarica può peggiorare trasmissione e ricezione e far lampeggiare la spia corrispondente, e raccomanda di rimuovere la batteria se il radiocomando resta inutilizzato a lungo. Viene anche menzionata la possibilità che altri dispositivi nelle vicinanze interferiscano col segnale RF. Il manuale riporta i dati radio principali, indicando la frequenza di 433,92 MHz e una potenza massima inferiore a 10 dBm, e specifica che il ricevitore può essere controllato senza particolari limitazioni di direzione nello spazio prospettico. Un aspetto pratico utile è la memoria: è possibile salvare il settaggio di luce e direzione mentre il ventilatore è spento e riprendere l’ultima configurazione alla riaccensione.
Per l’assemblaggio finale del gruppo illuminazione, il manuale indica di fissare il modulo LED nel vano dedicato e di montare il coperchio in vetro con il relativo sistema di blocco, dopo aver portato e fissato la calotta al supporto a soffitto. Il senso di queste istruzioni è chiaro: chiudere correttamente calotte e diffusore non è solo estetica, ma serve a evitare vibrazioni, rumorosità e contatti accidentali con parti in tensione o con componenti in movimento.
La parte di pulizia e manutenzione riprende la regola generale di sicurezza, cioè togliere alimentazione prima di intervenire. Il manuale sconsiglia espressamente l’uso di acqua o detergenti liquidi sulle pale e sul ventilatore; per la maggior parte delle operazioni è indicato un panno asciutto o solo leggermente inumidito, sempre con alimentazione elettrica disinserita. Viene inoltre ricordato che, dopo i collegamenti elettrici, i conduttori devono essere orientati verso l’alto e spinti con cura nella scatola di uscita, tenendo separati i fili e disponendo il conduttore di terra e quello di messa a terra su un lato della scatola: è una prescrizione che mira a ridurre schiacciamenti, contatti indesiderati e chiusure forzate.
.

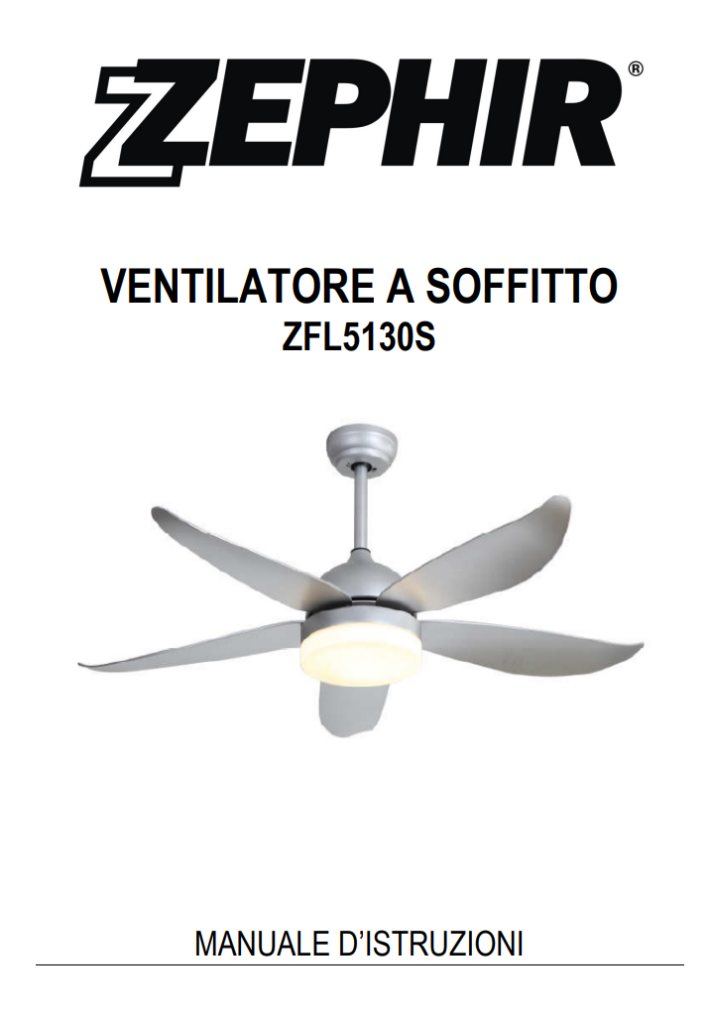

Manuale di Istruzioni Ventilatore a Soffitto Zephir ZFL5130S PDF
Per facilitare l’installazione, l’utilizzo e la manutenzione del ventilatore a soffitto Zephir ZFL5130S, mettiamo a disposizione il manuale di istruzioni completo in formato PDF. Questo documento fornisce tutte le informazioni necessarie per un corretto funzionamento dell’apparecchio, con indicazioni dettagliate sulle caratteristiche tecniche, le procedure di montaggio e i consigli utili per una maggiore sicurezza e durata nel tempo. Di seguito è possibile scaricare gratuitamente il manuale, così da averlo sempre a portata di mano in caso di necessità.
