In questa pagina è possibile scaricare gratuitamente il manuale di istruzioni in formato PDF per le caldaie Baxi ECO 240 i, 240 Fi, 280 i e 1240 Fi. Il manuale fornisce tutte le informazioni necessarie per l’installazione, l’uso corretto e la manutenzione delle caldaie, oltre a dettagli tecnici e suggerimenti utili per garantire un funzionamento efficiente e sicuro dell’impianto. Scaricando il documento, potrete consultare facilmente le istruzioni ufficiali, risolvere eventuali dubbi e trovare risposte rapide alle domande più frequenti relative al vostro modello di caldaia Baxi.
Cosa Troverai nel Manuale Utente Caldaia Baxi ECO 240 i – 240 Fi – 280 i – 1240 Fi
Il manuale della caldaia Baxi ECO 240 i, ECO 240 Fi, ECO 280 i ed ECO 1.240 Fi è un documento destinato sia all’utente sia all’installatore e descrive caldaie murali a gas ad alto rendimento, progettate per riscaldare acqua a temperatura inferiore a quella di ebollizione a pressione atmosferica. Il testo chiarisce fin dall’inizio che la caldaia deve essere collegata a un impianto di riscaldamento e, nei modelli predisposti, anche a una rete di distribuzione dell’acqua calda sanitaria, sempre nel rispetto delle prestazioni e della potenza dell’apparecchio. I modelli citati appartengono alla famiglia ECO e comprendono versioni con produzione istantanea di acqua calda sanitaria, come ECO 240 i, ECO 240 Fi ed ECO 280 i, e una versione, ECO 1.240 Fi, pensata per il collegamento a un’unità boiler esterna Baxi. Il manuale sottolinea inoltre che Baxi dichiara la conformità di questi apparecchi alle direttive europee su gas, rendimenti, compatibilità elettromagnetica e bassa tensione, e presenta il prodotto come parte di una produzione soggetta a sistema qualità certificato secondo UNI EN ISO 9001.
La prima parte del manuale è rivolta all’utente e spiega le condizioni indispensabili prima dell’installazione e prima della messa in servizio. La caldaia non deve essere collegata senza controlli preliminari: bisogna verificare che sia predisposta per il tipo di gas disponibile, informazione riportata sull’imballo e sulla targa dell’apparecchio; bisogna controllare che il camino o la canna fumaria abbiano un tiraggio adeguato e non presentino strozzature; bisogna assicurarsi che, se si utilizzano canne fumarie preesistenti, queste siano state pulite accuratamente, perché scorie o residui possono staccarsi durante il funzionamento e ostacolare il passaggio dei fumi. Il manuale richiama anche l’attenzione sulla qualità dell’acqua e sulla pulizia degli impianti. Se l’acqua sanitaria ha durezza superiore a 20 °F, viene prescritta l’installazione di un dosatore di polifosfati o di un sistema equivalente conforme alle norme vigenti. Dopo il montaggio e prima dell’uso è necessario lavare accuratamente l’impianto. Lo stesso vale per il circuito di riscaldamento: se l’impianto è nuovo, va pulito per eliminare residui di filettature, saldature e solventi; se l’impianto è esistente, va pulito da fanghi e contaminanti. Il manuale raccomanda prodotti non acidi e non alcalini, che non aggrediscano metalli, gomma e plastiche, perché la presenza di depositi può provocare surriscaldamenti, rumori nello scambiatore e malfunzionamenti.
La prima accensione non è affidata all’utente, ma deve essere eseguita dal Servizio di Assistenza Tecnica autorizzato. Il tecnico deve verificare che i dati di targa corrispondano alle reti di alimentazione elettrica, idrica e gas, che l’installazione sia conforme alle normative vigenti e che il collegamento elettrico sia stato eseguito correttamente con messa a terra. Il manuale afferma che il mancato rispetto di queste condizioni comporta la decadenza della garanzia. Prima della messa in funzione va inoltre tolto il film protettivo dalla caldaia, evitando utensili o materiali abrasivi che potrebbero danneggiare le parti verniciate. Questo passaggio apparentemente semplice rientra nella logica generale del manuale: la caldaia è un apparecchio tecnico che deve essere trattato con attenzione, sia durante il primo avviamento sia nelle operazioni quotidiane.
Per accendere correttamente la caldaia, il manuale indica di alimentarla elettricamente, aprire il rubinetto del gas e ruotare la manopola del selettore in posizione Estate o Inverno. La posizione Estate abilita essenzialmente il funzionamento per l’acqua calda sanitaria, mentre la posizione Inverno consente anche il riscaldamento degli ambienti. L’utente può poi intervenire sulle manopole di regolazione della temperatura del circuito di riscaldamento e dell’acqua sanitaria, in modo da accendere il bruciatore principale e impostare i valori desiderati. Per aumentare la temperatura si ruota la manopola in senso orario, mentre per diminuirla si ruota in senso opposto. Il modello ECO 1.240 Fi non dispone della manopola di regolazione della temperatura dell’acqua sanitaria, perché il suo funzionamento sanitario è legato all’eventuale unità boiler Baxi installata separatamente. Il manuale avverte che, alla prima accensione, può verificarsi il mancato avvio del bruciatore a causa dell’aria presente nella tubazione del gas; in questo caso si consiglia di ripetere le operazioni di accensione fino all’arrivo del gas al bruciatore, portando per almeno un secondo il selettore nella posizione di reset.
La regolazione della temperatura ambiente è trattata distinguendo fra impianti dotati di termostato ambiente e situazioni provvisorie in cui tale termostato non sia ancora presente. Il manuale afferma che l’impianto deve essere dotato di termostato ambiente per il controllo della temperatura nei locali; in assenza temporanea del termostato, nella fase di prima accensione, è possibile controllare la temperatura intervenendo sulla manopola del circuito di riscaldamento. La caldaia utilizza una modulazione elettronica della fiamma: questo significa che non lavora semplicemente accendendo e spegnendo il bruciatore in modo rigido, ma adegua la portata del gas al bruciatore in base alle reali condizioni di scambio termico, così da raggiungere la temperatura impostata in modo più razionale. Per l’acqua sanitaria, nei modelli ECO 240 i, ECO 240 Fi ed ECO 280 i, la valvola gas dispone di modulazione elettronica in funzione della posizione della manopola sanitaria e della quantità d’acqua prelevata. Questa soluzione consente di ottenere temperature di uscita abbastanza costanti anche con piccole portate. Per contenere il consumo energetico, il manuale suggerisce di posizionare la manopola sanitaria nella zona “comfort”, aumentando eventualmente il valore in inverno quando l’acqua in ingresso è più fredda.
Il riempimento dell’impianto è una delle operazioni più importanti per l’utente. Il manuale prescrive di controllare periodicamente, a impianto freddo, che la pressione indicata dal manometro sia compresa fra 0,5 e 1 bar. Se la pressione è troppo alta bisogna agire sul rubinetto di scarico caldaia, mentre se è troppo bassa bisogna aprire il rubinetto di caricamento. Nei modelli ECO 240 i, ECO 240 Fi ed ECO 280 i il rubinetto di caricamento è indicato nella figura dedicata; nel modello ECO 1.240 Fi viene predisposto dall’installatore nella parte inferiore della caldaia. Il manuale raccomanda di aprire questo rubinetto molto lentamente, così da favorire lo sfiato dell’aria. Se la pressione diminuisce frequentemente, non bisogna limitarsi a rabboccare continuamente, ma chiedere l’intervento del Servizio di Assistenza Tecnica autorizzato, perché perdite o anomalie dell’impianto possono compromettere il funzionamento. La caldaia è dotata di pressostato differenziale idraulico, che impedisce il funzionamento in caso di pompa bloccata o mancanza d’acqua.
Per spegnere la caldaia si ruota la manopola del selettore in posizione zero, interrompendo l’alimentazione elettrica dell’apparecchio. Per arresti prolungati, soprattutto durante l’inverno, il manuale sconsiglia di svuotare l’intero impianto di riscaldamento, perché i ricambi d’acqua favoriscono depositi calcarei dannosi nella caldaia e nei corpi scaldanti. Se l’impianto non viene usato e c’è pericolo di gelo, è preferibile miscelare l’acqua con soluzioni antigelo specifiche, come glicole propilenico associato a inibitori di incrostazioni e corrosione. La caldaia può funzionare sia a metano sia a GPL, ma l’eventuale trasformazione non è un’operazione per l’utente: deve essere eseguita dal Servizio di Assistenza Tecnica autorizzato.
Il pannello comandi comprende segnali utili per interpretare lo stato della caldaia. Il selettore Estate-Inverno-Reset permette di scegliere la modalità e ripristinare alcune anomalie. Sono presenti segnalazioni di presenza fiamma, blocco e presenza tensione. Il manuale spiega che alcune anomalie sono associate a combinazioni di LED accesi o lampeggianti. Il blocco gas può essere ripristinato portando il selettore per almeno un secondo in posizione R. La mancanza di tiraggio nei modelli ECO 240 Fi ed ECO 1.240 Fi richiede invece l’intervento dell’assistenza autorizzata. La mancanza d’acqua nel circuito o la pompa bloccata rimandano al capitolo sul riempimento impianto. Una sonda guasta richiede l’assistenza tecnica. L’intervento del termostato di sicurezza o del termostato fumi, nei modelli ECO 240 i ed ECO 280 i, richiede il reset, ma il ripetersi del problema deve essere valutato da personale qualificato. Il manuale distingue anche lampeggio lento e veloce, precisando che il lampeggio lento corrisponde a circa un’accensione ogni due secondi, mentre quello veloce a circa due accensioni al secondo.
La manutenzione ordinaria è presentata come essenziale sia per la sicurezza sia per il risparmio. Alla fine di ogni stagione è necessario far ispezionare la caldaia dal Servizio di Assistenza Tecnica autorizzato. Una manutenzione accurata consente di mantenere l’efficienza dell’impianto e ridurre i consumi. La pulizia esterna non deve essere effettuata con sostanze abrasive, aggressive o facilmente infiammabili, come benzina o alcoli, e deve avvenire solo con l’apparecchio non in funzione. Questa parte del manuale separa chiaramente ciò che può fare l’utente, cioè controllare pressione, regolare temperatura, spegnere e mantenere pulito l’esterno, da ciò che deve fare il tecnico, cioè controlli interni, combustione, dispositivi di sicurezza, trasformazioni gas e interventi su componenti.
La seconda parte del manuale è destinata all’installatore e contiene indicazioni tecniche molto più dettagliate. Viene ricordato che installazione, manutenzione e conduzione degli impianti domestici a gas devono rispettare le norme italiane richiamate dal documento, tra cui UNI-CIG 7129 e 7131, CEI 64-8, la legge 9 gennaio 1991 n. 10 con relativo regolamento di attuazione, le disposizioni dei Vigili del Fuoco, dell’azienda del gas e i regolamenti comunali. L’installatore deve essere abilitato. Il manuale precisa che la caldaia può essere usata con radiatori, piastre convettrici o termoconvettori, in impianti monotubo o bitubo, purché le sezioni del circuito siano calcolate secondo i normali metodi e tenendo conto delle curve di portata e prevalenza disponibili. In caso di installazione esterna, come balconi o terrazze, la caldaia non deve essere esposta direttamente a vento, acqua o gelo; occorre proteggerla con un vano tecnico idoneo, altrimenti la garanzia può decadere.
Per il fissaggio a parete, il manuale prevede l’uso di una dima. Una volta definita la posizione della caldaia, la dima viene fissata alla parete e l’impianto viene predisposto partendo dagli attacchi idrici e gas indicati sulla traversa inferiore. Gli attacchi comprendono mandata riscaldamento, uscita acqua calda sanitaria, ingresso gas, entrata acqua fredda sanitaria e ritorno riscaldamento. Il manuale consiglia di installare due rubinetti d’intercettazione sul circuito di riscaldamento, uno in mandata e uno in ritorno, così da poter eseguire interventi importanti senza svuotare tutto l’impianto. Nel caso di impianti esistenti o sostituzioni, viene consigliato anche un vaso di decantazione sul ritorno in basso, per raccogliere depositi o scorie che possono rimanere in circolo anche dopo il lavaggio. Dopo il fissaggio a parete si passa al collegamento dei condotti di scarico e aspirazione o, per i modelli a camera aperta ECO 240 i ed ECO 280 i, al collegamento al camino mediante tubo metallico di diametro idoneo, resistente a sollecitazioni meccaniche, calore, prodotti della combustione e condense.
Per i modelli ECO 240 Fi ed ECO 1.240 Fi, il manuale dedica molte pagine ai condotti di scarico e aspirazione. Questi modelli sono predisposti per condotti coassiali, verticali o orizzontali, ma possono usare anche condotti separati tramite accessorio sdoppiatore. Il manuale insiste sul fatto che devono essere usati esclusivamente accessori forniti dal costruttore. Il condotto coassiale consente sia lo scarico dei prodotti della combustione sia l’aspirazione dell’aria comburente, con una curva a 90° orientabile a 360°. In caso di scarico all’esterno, il condotto deve sporgere dalla parete almeno 18 mm per consentire il montaggio del rosone e la sigillatura contro infiltrazioni d’acqua. La pendenza minima verso l’esterno deve essere di 1 cm per metro. Le curve riducono la lunghezza massima ammissibile: una curva a 90° riduce la lunghezza totale di un metro, una curva a 45° di mezzo metro. Gli schemi mostrano esempi con condotti orizzontali, verticali e canne fumarie di tipo LAS.
Con i condotti separati, lo scarico dei fumi e l’aspirazione dell’aria possono avvenire in zone diverse, rispettando però le limitazioni del manuale. L’accessorio sdoppiatore comprende un raccordo riduzione scarico e un raccordo aspirazione aria, posizionabile a destra o a sinistra secondo le esigenze. In questa configurazione il diaframma presente in caldaia va rimosso. La regolazione del registro aria è necessaria per ottimizzare rendimento e parametri di combustione. Ruotando il raccordo di aspirazione si regola l’eccesso d’aria in funzione della lunghezza complessiva dei condotti. Il manuale spiega che, per una regolazione più precisa, si può misurare con analizzatore di combustione la percentuale di CO2 nei fumi alla massima portata termica e regolare il registro fino al valore previsto. Anche per i condotti separati le curve riducono la lunghezza utile, e se il condotto di scarico supera determinate lunghezze può essere necessario installare un kit raccogli condensa vicino alla caldaia. Nei tratti in cui il condotto singolo di scarico attraversa o tocca pareti dell’abitazione, deve essere adeguatamente coibentato.
L’allacciamento elettrico deve garantire la sicurezza dell’apparecchio tramite un efficace impianto di messa a terra. La caldaia va collegata a rete 230 V monofase più terra con il cavo tripolare in dotazione, rispettando la polarità linea-neutro. Il collegamento deve passare attraverso un interruttore bipolare con apertura dei contatti di almeno 3 mm. Se il cavo deve essere sostituito, il manuale indica un cavo armonizzato HAR H05 VV-F 3×0,75 mm² con diametro massimo di 8 mm. Il fusibile rapido da 2 A è incorporato nella morsettiera. Il termostato ambiente si collega togliendo il ponticello sui morsetti dedicati e inserendo il cavo a due fili. È previsto anche il collegamento di un orologio programmatore alla scheda elettronica principale, con indicazioni distinte a seconda che il programmatore abbia alimentazione propria o sia a batteria.
Il cambio gas è descritto come operazione riservata all’assistenza autorizzata. La caldaia può essere trasformata da metano a gas liquido o viceversa mediante sostituzione degli ugelli del bruciatore principale, modifica della tensione al modulatore e nuova taratura dei valori massimo e minimo del regolatore di pressione. Il manuale distingue le procedure a seconda della valvola gas installata, Honeywell o SIT, e contiene tabelle tecniche per pressioni, ugelli e parametri di combustione. Questa parte non è destinata all’utente perché riguarda la sicurezza della combustione e richiede strumenti di misura.
Il capitolo sui dispositivi di regolazione e sicurezza spiega che la caldaia è dotata di potenziometro per la temperatura di mandata del riscaldamento, regolabile indicativamente da 30 °C a 85 °C, e di potenziometro per l’acqua sanitaria nei modelli che la producono, regolabile indicativamente da 35 °C a 65 °C. Nei modelli ECO 240 Fi ed ECO 1.240 Fi è presente un pressostato aria che consente l’accensione del bruciatore solo se il circuito di scarico fumi funziona correttamente; anomalie come terminale ostruito, venturi ostruito, ventilatore bloccato o collegamento interrotto mantengono la caldaia in attesa e provocano il lampeggio veloce del LED 3. Nei modelli ECO 240 i ed ECO 280 i è invece presente un termostato fumi che interrompe l’afflusso del gas in caso di camino ostruito o mancanza di tiraggio, e il manuale vieta espressamente di disattivare questo dispositivo di sicurezza. Sono presenti inoltre dispositivi contro sovratemperatura, mancanza acqua e problemi di circolazione.
Le caratteristiche tecniche finali permettono di confrontare i modelli. Le potenze termiche nominali sono di 24 kW per ECO 240 i, ECO 240 Fi ed ECO 1.240 Fi, e di 28 kW per ECO 280 i. La pressione massima del circuito termico è 3 bar per tutti i modelli. Il vaso di espansione è da 8 litri sui modelli da 24 kW e da 10 litri sull’ECO 280 i, con pressione di precarica di 0,5 bar. I modelli con produzione sanitaria hanno pressione massima circuito sanitario di 8 bar, pressione minima dinamica di 0,2 bar e portata minima sanitaria di 2,5 litri al minuto. La produzione di acqua sanitaria con salto termico di 25 °C è indicata in 13,7 litri al minuto per i modelli da 24 kW con sanitario e 16 litri al minuto per ECO 280 i; con salto termico di 35 °C è indicata in 9,8 litri al minuto per i modelli da 24 kW e 11,4 litri al minuto per ECO 280 i. In sintesi, il manuale presenta queste caldaie Baxi come apparecchi efficienti ma strettamente legati a una corretta installazione, a controlli tecnici periodici e a un uso consapevole: l’utente deve regolare, controllare pressione, riconoscere le segnalazioni e richiedere assistenza quando necessario, mentre installazione, prima accensione, tarature, cambio gas, verifiche di combustione e interventi sui dispositivi di sicurezza devono restare competenza di personale qualificato.

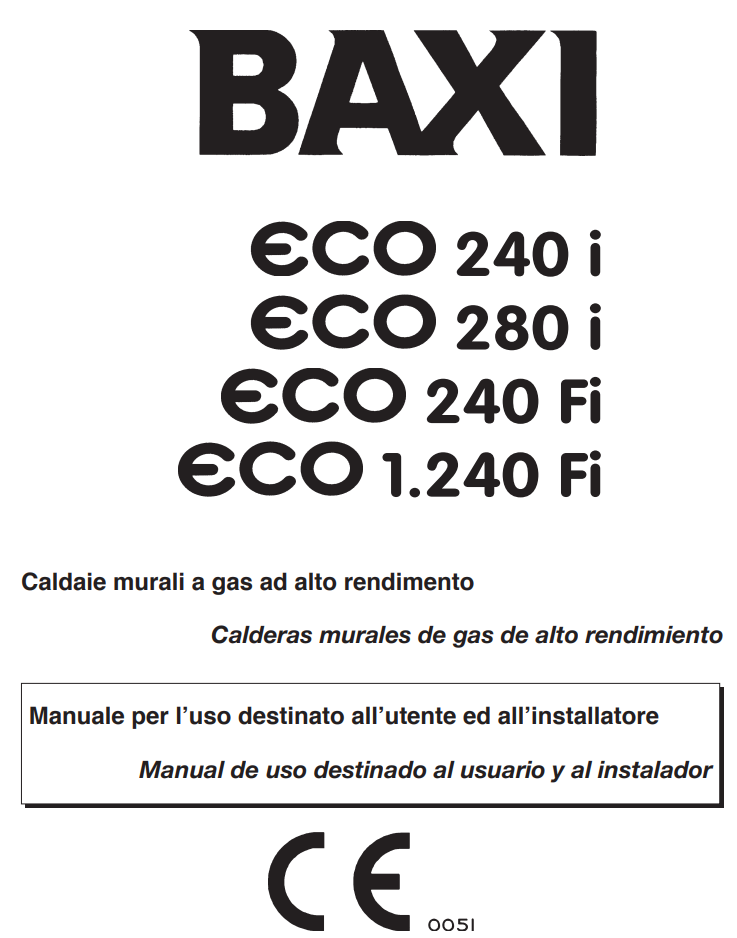

Manuale di Istruzioni Caldaia Baxi ECO 240 i – 240 Fi – 280 i – 1240 Fi PDF
Per agevolare l’utilizzo e la corretta manutenzione della caldaia Baxi ECO nei modelli 240 i, 240 Fi, 280 i e 1240 Fi, mettiamo a disposizione il manuale di istruzioni ufficiale in formato PDF. Questo documento contiene tutte le informazioni necessarie per l’installazione, l’uso quotidiano, la risoluzione dei problemi e le raccomandazioni di sicurezza, offrendo così un valido supporto sia agli utenti che ai tecnici specializzati. Scaricare e consultare il manuale rappresenta il primo passo per garantire un funzionamento efficiente e sicuro dell’impianto.
