In questa pagina puoi trovare il manuale di istruzioni del Termostato Baxi Mago in formato PDF, disponibile per il download gratuito. Il documento fornisce tutte le informazioni necessarie per l’installazione, la configurazione e l’utilizzo corretto del termostato, aiutandoti a sfruttare al meglio le sue funzionalità avanzate per la gestione della temperatura e del comfort domestico. Scaricando il manuale potrai consultare facilmente le istruzioni dettagliate, i suggerimenti per la risoluzione dei problemi e le indicazioni per la manutenzione, utili sia per chi installa il dispositivo che per gli utenti finali.
Cosa Troverai nel Manuale Utente Termostato Baxi Mago
Il manuale del Termostato Baxi Mago, chiamato anche Unità ambiente Baxi Mago, presenta un cronotermostato modulante pensato per controllare in modo efficiente il riscaldamento domestico e, quando l’impianto lo consente, anche il raffrescamento. Il dispositivo non è descritto come un semplice termostato on/off, ma come un’unità ambiente capace di dialogare con l’apparecchio collegato, gestire programmi orari, regolare temperature, visualizzare messaggi, comandare zone, connettersi alla rete Wi-Fi e interfacciarsi con un’app per smartphone o tablet. Il manuale è rivolto sia agli utenti finali sia agli installatori, ma il suo scopo principale è rendere comprensibile l’uso quotidiano del dispositivo: spiega come leggere il display, come muoversi nei menu, come cambiare modalità, come impostare programmi, come gestire acqua calda e vacanze, come collegare l’applicazione e come interpretare errori o messaggi di servizio. Già nella parte introduttiva Baxi ringrazia l’utente per la scelta del prodotto e chiarisce che il riscaldamento domestico può essere comandato sia direttamente dall’unità ambiente sia tramite applicazione. Il manuale sottolinea anche che la versione online può essere più aggiornata rispetto alla copia stampata, perché il prodotto e il software possono evolvere nel tempo.
Il Baxi Mago è definito come termostato ambiente modulante, quindi il suo compito non è soltanto attivare o disattivare la caldaia, ma contribuire a un controllo più fine della temperatura dell’abitazione. Il manuale precisa che il dispositivo è progettato per impianti predisposti e avverte di non utilizzarlo su sistemi non compatibili. La connessione con l’apparecchio avviene tramite cavo, mentre la connessione a Internet avviene tramite Wi-Fi. Collegandolo alla rete domestica, l’utente può comandarlo anche tramite app installata su un dispositivo mobile, con la possibilità di regolare il clima da altre stanze o dall’esterno dell’abitazione. Questa impostazione mostra che il termostato è pensato come punto di incontro tra regolazione tradizionale dell’impianto e controllo digitale remoto. Per funzionare correttamente, il manuale evidenzia che serve una connessione affidabile con gli altri dispositivi dell’abitazione, come l’apparecchio collegato e il router Wi-Fi.
L’interfaccia fisica del Baxi Mago è volutamente semplice. Il dispositivo ha una manopola rotante e due tasti, uno superiore di selezione e uno inferiore di ritorno alla schermata principale, chiamato tasto home. I tasti possono essere premuti brevemente o a lungo, e la durata della pressione cambia la funzione eseguita. Una pressione breve dura meno di un secondo, mentre una pressione lunga dura più di un secondo. La manopola consente di scorrere menu, sottomenu, valori, temperature e orari; il tasto di selezione conferma le scelte; il tasto home permette di tornare indietro o, se premuto a lungo, di ritornare subito alla schermata iniziale. Per entrare nel menu principale si preme brevemente il tasto di selezione dalla schermata iniziale, poi si ruota la manopola per scegliere la voce desiderata e si conferma. Per entrare nel menu di accesso rapido, invece, si preme a lungo il tasto di selezione. Questo menu rapido contiene le funzioni più usate, soprattutto quelle legate al cambio di modalità. La navigazione è quindi costruita su una logica molto lineare: ruotare per scegliere, premere per confermare, usare home per tornare indietro.
Il display è una delle parti più importanti del termostato. Nella schermata principale può visualizzare la temperatura corrente o, se configurato in modo diverso, la temperatura da raggiungere. Mostra anche una scala di temperatura che rende visibile la differenza tra la temperatura attuale e il valore impostato. La linea bianca rappresenta la temperatura corrente, mentre la temperatura desiderata appare vicino alla scala. Il display può includere l’icona della modalità di comando, due box informativi personalizzabili e un’icona legata al rabbocco, alla zona o a un errore. I box informativi possono mostrare, ad esempio, ora, data o dettagli dell’impianto. Il manuale spiega che, per impostazione predefinita, viene mostrata in grande la temperatura attuale, ma l’utente può modificare questa scelta e decidere di visualizzare in grande la temperatura di setpoint. Il display si spegne o diventa nero dopo trenta secondi se non viene ruotata la manopola, non vengono premuti i tasti e non viene rilevata la presenza di persone davanti al termostato. Tuttavia, il dispositivo resta attivo e non perde le informazioni. Dopo tre minuti senza interventi entra in standby e le impostazioni non confermate vengono perse. Per riattivarlo basta premere un tasto, ruotare la manopola o passare davanti al sensore di presenza, se questo è abilitato.
Il manuale dedica molta attenzione alle icone, perché rappresentano il linguaggio principale del display. Le icone di modalità indicano se il termostato è in manuale, protezione antigelo, vacanza, caminetto, programmazione temperatura o modifica temporanea della temperatura. L’icona del rabbocco segnala invece una funzione legata al riempimento dell’impianto, manuale o automatico, se l’apparecchio la supporta. Altre icone mostrano data, ora, temperatura esterna, stato della caldaia, richiesta di riscaldamento, riscaldamento attivo, modalità apparecchio attivata, apparecchio spento, raffrescamento o modalità automatica. Se l’impianto è suddiviso in zone, possono apparire icone relative a cantina, camera da letto, cucina, soggiorno, studio, piscina o zona generica. Le icone di errore segnalano anomalie dell’apparecchio o assenza di connessione Internet. Il manuale spiega anche che il termostato può visualizzare messaggi di aiuto, messaggi di servizio e messaggi di errore. I messaggi di aiuto compaiono quando si cambia modalità e servono a orientare l’utente; i messaggi di servizio segnalano la necessità di manutenzione; i messaggi di errore riportano anomalie, con un codice proveniente dall’apparecchio collegato.
Una funzione particolare è il rilevamento presenza. Se il sensore rileva qualcuno davanti al termostato o una persona che passa vicino, il display si illumina per cinque secondi. Questa funzione serve a rendere più immediato l’uso quotidiano, perché non è necessario premere subito un tasto per leggere la schermata. Il sensore è attivo allo stato di fornitura, ma può essere disabilitato nel menu impostazioni. Il manuale parla anche del controllo zone: se l’impianto di riscaldamento o raffrescamento è suddiviso in più zone, il Baxi Mago può consentire di controllarne diverse, spesso fino a tre. Una zona può essere una stanza specifica o un intero piano. Se una zona ha un proprio termostato, quella zona viene controllata dal rispettivo dispositivo. I nomi di default delle zone sono generici, come CircA e CircB, ma possono essere modificati dal termostato o tramite app.
L’uso quotidiano ruota intorno alle modalità di comando. Dal menu di accesso rapido si può passare rapidamente tra manuale, protezione antigelo, vacanza, caminetto e programmazione. In modalità manuale l’utente imposta direttamente la temperatura ambiente ruotando la manopola. Il display mostra la temperatura scelta e dopo pochi secondi torna alla schermata iniziale. In modalità programmazione, invece, la temperatura segue un programma orario, ma può essere modificata temporaneamente. Quando si cambia la temperatura in modalità programmazione, il display mostra anche l’ora di fine della modifica temporanea, con un massimo di ventiquattro ore. Se si imposta durata zero, la modifica viene cancellata. In alternativa, la modifica breve può essere annullata dal menu principale. Questo sistema è utile quando si vuole aumentare o diminuire la temperatura per qualche ora senza alterare il programma settimanale.
La programmazione della temperatura è una delle funzioni più articolate del manuale. L’utente può creare programmi settimanali diversi, fino a tre, adatti a situazioni differenti, come una settimana lavorativa normale, una settimana con orari diversi o una settimana trascorsa prevalentemente in casa. Per ogni giorno della settimana si possono impostare più orari di attivazione, fino a sei al giorno, e associare a ciascun intervallo un’attività con una temperatura target. È possibile modificare gli orari, cambiare attività, aggiungere o rimuovere punti di attivazione e copiare un giorno della settimana su altri giorni. Se si selezionano più giorni contemporaneamente, questi ricevono la stessa programmazione giornaliera. Le attività rappresentano stati termici come comfort, riposo, assenza o altre condizioni personalizzabili. Modificando la temperatura di un’attività, il cambiamento vale per tutti i giorni in cui quella attività è usata, salvo il caso dell’attività “Altro”, che può avere valori diversi a seconda del giorno.
Il manuale spiega anche la programmazione vacanza. Questa funzione serve quando l’abitazione rimane vuota per un periodo definito. L’utente può creare un periodo di vacanza impostando date e orari, così il termostato mantiene una temperatura specifica e poi ritorna al normale funzionamento alla fine del periodo. È possibile modificare o cancellare la programmazione vacanza. La modalità protezione antigelo è invece pensata per mantenere l’impianto in sicurezza quando non si desidera riscaldare normalmente gli ambienti, ma si vuole evitare che la temperatura scenda troppo. La modalità caminetto serve in una situazione particolare: quando nella stanza del termostato è presente una fonte di calore supplementare, come un camino, il termostato potrebbe percepire la stanza come già calda e interrompere il riscaldamento anche per altri ambienti della stessa zona. Attivando la modalità caminetto, il sistema continua a riscaldare gli altri locali nonostante il calore locale generato vicino al termostato.
Il Baxi Mago può gestire anche funzioni dell’apparecchio, se il sistema le supporta. Il manuale descrive l’accensione e lo spegnimento del riscaldamento, il passaggio alla modalità raffrescamento e la modalità automatica. In un impianto predisposto, la modalità auto può gestire il passaggio fra riscaldamento e raffrescamento secondo criteri impostati. C’è anche una sezione sul rabbocco dell’impianto. Il rabbocco può essere manuale o automatico, ma la disponibilità della funzione dipende dall’apparecchio collegato. Se compare l’indicazione di riempimento necessario, l’utente deve seguire le istruzioni del termostato o dell’impianto per riportare la pressione entro valori corretti.
La personalizzazione copre molte aree. Per l’acqua calda sanitaria, quando l’apparecchio lo consente, si può modificare la temperatura, scegliere modalità comfort o modalità ridotta per risparmio energetico, e impostare una programmazione dell’acqua calda. La modalità comfort privilegia la disponibilità rapida di acqua calda, mentre la modalità ridotta tende a ridurre i consumi. Per il termostato stesso si possono impostare data e ora, paese e lingua, formato e contenuto della schermata principale, messaggi di aiuto, sensore di presenza, visualizzazione della temperatura corrente o della temperatura da raggiungere, blocco bambini, nomi delle attività, nomi delle zone, impostazioni del display, sincronizzazione dell’ora via Internet, ora legale e unità di misura. Il blocco bambini serve a evitare modifiche accidentali, mentre la modifica dei nomi rende il sistema più comprensibile quando si gestiscono più zone o programmi.
La connessione è un altro capitolo importante. Il manuale spiega come realizzare la connessione Wi-Fi, scaricare l’applicazione, collegare l’app al termostato e collegare il termostato a un’app di domotica. È prevista anche una registrazione di accesso installatore. La connessione a Internet abilita funzioni utili: sincronizzazione dell’ora, aggiornamenti automatici del software, controllo remoto e possibilità di inviare informazioni di anomalia al costruttore. Il manuale precisa che l’accettazione dei termini e condizioni è richiesta una sola volta, salvo ripristino alle impostazioni di fabbrica. Fra le impostazioni avanzate sono inclusi il ripristino delle impostazioni originali, il controllo degli aggiornamenti software, la calibrazione della temperatura, il preriscaldo e la soglia della modalità automatica. La calibrazione serve quando la temperatura misurata dal termostato non coincide con quella percepita o misurata da un altro strumento affidabile; il preriscaldo consente al sistema di anticipare il riscaldamento per raggiungere la temperatura desiderata all’orario programmato.
Le impostazioni installatore sono più tecniche e riguardano la curva di riscaldamento, la strategia di regolazione, la velocità di riscaldamento, la velocità di raffrescamento, la potenza minima e massima del riscaldamento, la potenza massima per l’acqua calda sanitaria e la manutenzione predittiva. Queste funzioni non sono pensate per l’uso quotidiano dell’utente medio, perché incidono sul comportamento dell’impianto e dovrebbero essere regolate in base alle caratteristiche dell’abitazione, del generatore, dei terminali di emissione e dell’eventuale sonda esterna. Il manuale include anche una parte “Messaggi e dati”, in cui è possibile consultare temperatura esterna, consumo energetico, dettagli dell’installatore, dati dell’apparecchio, informazioni tecniche, panoramica dei messaggi di errore, messaggi di servizio e invio di informazioni di anomalia.
L’installazione viene trattata nella parte finale. Il manuale distingue sistemi senza gateway e sistemi con gateway, descrive la fornitura standard, la preparazione, l’installazione del gateway, l’ubicazione del termostato, l’installazione del dispositivo, la configurazione e l’aggiornamento software. La posizione del termostato è importante perché il sensore misura la temperatura ambiente: deve essere collocato in un punto rappresentativo della stanza, non esposto a sole diretto, correnti d’aria, fonti di calore locali o zone fredde che falserebbero la lettura. La risoluzione dei problemi indica che, in caso di errori, il display mostra messaggi specifici; se il problema non è chiaro, bisogna consultare i dati disponibili o rivolgersi all’installatore. La manutenzione ordinaria riguarda soprattutto la pulizia: il dispositivo va pulito con attenzione, senza prodotti aggressivi, perché è un componente elettronico con display e comando rotante.
L’appendice riporta dati tecnici e informazioni sullo smaltimento. Il Baxi Mago è un dispositivo elettronico e deve essere smaltito secondo le normative locali, non come un rifiuto generico. Le caratteristiche tecniche indicano dimensioni massime di 121 x 90 x 29 mm, alimentazione tramite bus a 24 V ± 5%, consumo massimo di 2 W, lunghezza massima del cavo bus dedicato di 50 metri, supporto Wi-Fi a 2,4 GHz, temperatura di stoccaggio da -25 °C a 70 °C e condizioni di funzionamento da 0 °C a 60 °C. Il range di misurazione della temperatura ambiente è indicato da 0 °C a 50 °C, mentre l’area di controllo della temperatura è indicata da 10 °C a 30 °C, con la precisazione che alcuni valori dipendono dall’apparecchio collegato. Nel complesso, il manuale descrive il Baxi Mago come un termostato evoluto ma accessibile: semplice da comandare con due tasti e una manopola, ricco di funzioni per programmazione e comfort, integrabile con app e Wi-Fi, adatto a impianti modulanti predisposti e capace di offrire un controllo più preciso del clima domestico rispetto a un cronotermostato tradizionale.

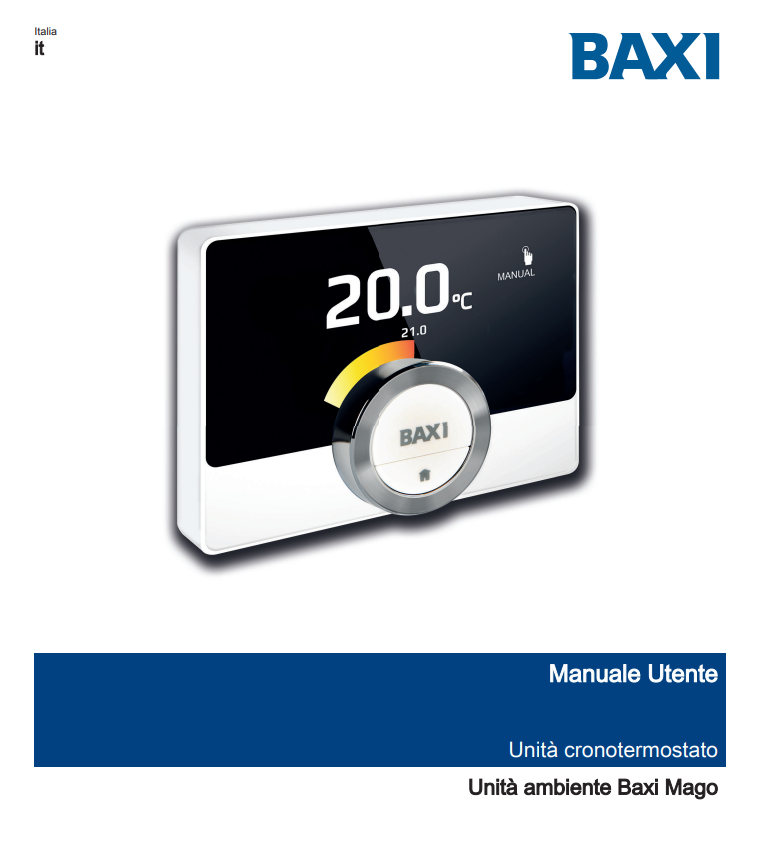

Manuale di Istruzioni Termostato Baxi Mago PDF
In questa sezione è possibile trovare il manuale di istruzioni del termostato Baxi Mago in formato PDF, pronto per essere consultato o scaricato gratuitamente. Il documento fornisce tutte le informazioni necessarie per l’installazione, la configurazione e l’utilizzo ottimale del dispositivo, offrendo una guida chiara sia agli utenti alle prime armi che a chi desidera approfondire le funzionalità avanzate del termostato.
