In questa pagina è possibile scaricare gratuitamente il manuale di istruzioni in formato PDF per la caldaia Immergas Zeus 24 – 28 kW. Il manuale fornisce tutte le informazioni necessarie per l’installazione, l’uso corretto e la manutenzione della caldaia, oltre a consigli utili per garantire efficienza e sicurezza nel tempo. Scaricando il documento, avrai sempre a disposizione una guida pratica e dettagliata, utile sia per gli utenti che per i tecnici specializzati.
Cosa Troverai nel Manuale Utente Caldaia Immergas Zeus 24 – 28 kW
Il libretto si apre con la garanzia convenzionale: oltre alla garanzia legale, Immergas offre la “verifica iniziale” gratuita a cura del Centro Assistenza Autorizzato, da richiedere subito dopo l’avviamento dell’installatore; è spiegato che la decorrenza parte dalla verifica e che restano escluse le condizioni d’uso scorrette, gli impianti non conformi e la mancata manutenzione periodica. A seguire c’è la dichiarazione CE e un indice molto pratico che divide nettamente i capitoli per Installatore, Utente e Tecnico, utile come mappa di navigazione dell’intero documento.
Nel blocco “Installazione” trovi la cornice normativa e le avvertenze di posa: la ZEUS è progettata solo per montaggio a parete e per riscaldamento e ACS; la classificazione dipende dalla fumisteria adottata, perché può operare come tipo C a camera stagna con aspirazione e scarico canalizzati, oppure come tipo B22 a camera aperta e tiraggio forzato quando aspira dall’ambiente in cui è installata. Sono chiarite le condizioni di luogo, le distanze libere per manutenzione, il divieto di installazione in spazi a rischio incendio o in parti comuni condominiali e la raccomandazione di evitare elettrodomestici sotto l’apparecchio per gli scarichi di sicurezza. Le dimensioni e gli attacchi sono riassunti in uno schema quotato: 890×580×380 mm, gas ½”, mandata/ritorno ¾”, sanitario ½”, con il gruppo allacciamento illustrato a vista. Subito dopo c’è la protezione antigelo integrata: con gas e corrente presenti e caldaia non in blocco protegge il corpo caldaia fino a circa –5 °C; i collegamenti esterni e l’acqua nel bollitore, se la macchina è spenta, non sono protetti, perciò vanno coibentati o svuotati nei climi rigidi.
Il “gruppo allacciamento” spiega le buone pratiche su gas, idraulica ed elettrico: pulizia e dimensionamento della linea gas secondo UNI, verifica della pressione dinamica, lavaggio accurato dell’impianto e trattamento dell’acqua come da UNI 8065 per tutelare scambiatore e componenti, scarico obbligatorio delle valvole di sicurezza verso un recapito idoneo, collegamento elettrico a 230 V~ con sezionatore onnipolare e messa a terra efficace (IPX4D), instradamento corretto del cavo e fusibili 3,15 A rapidi. È presente la predisposizione per cronotermostato on/off a contatto pulito o per il Comando Amico Remoto (CAR) a due fili, con il promemoria di rimuovere il ponticello termostato e di non portare mai tensione di rete sui morsetti logici. Se vuoi la climatica, la sonda esterna si collega direttamente in scheda e la curva si seleziona dal frontale secondo il diagramma riportato.
Il capitolo “Sistemi fumari Immergas” è il cuore progettuale: oltre al richiamo ad usare solo kit originali, il manuale introduce i “fattori di resistenza” e le “lunghezze equivalenti”, con una tabella completa che consente di sommare curve, prolunghe e terminali e verificare di restare sotto il limite di macchina. L’installazione all’esterno in luogo parzialmente protetto è ammessa sia come tipo B22 (aspirazione dall’ambiente, scarico in camino/esterno con kit di copertura e terminale dedicato) sia come tipo C con kit coassiali o sdoppiati, con esempi quotati e distanze minime sotto balconi e gronde per i terminali verticali. Per l’installazione interna sono descritte nel dettaglio le configurazioni coassiali 60/100 e 80/125, con montaggi passo-passo, regole di accorciamento e pendenze verso caldaia per drenare la condensa; qui compare anche il “parzializzatore fumi” da impostare in base all’estensione reale dei condotti, con tabelle separate per 24 e 28 kW. Il kit sdoppiato 80/80 ha un capitolo dedicato, con lunghezze massime in aspirazione e scarico, varianti coibentate per tratte lunghe o passaggi freddi e casi tipici di intubamento di canne esistenti secondo norma. Il messaggio è pratico: sommi i metri equivalenti, scegli la regolazione del parzializzatore e, se superi certe lunghezze o ci sono pareti fredde, passi ai tubi coibentati.
La sequenza di avviamento per l’installatore segue una checklist chiara: riempimento lento fino a circa 1–1,2 bar con sfiato radiatori e valvola automatica, messa in servizio della linea gas con spurgo e prova di tenuta, controlli elettrici L–N–PE, prima accensione e verifica della combustione, dell’intervento dei dispositivi di sicurezza, delle pressioni e portate al bruciatore e dell’assenza di ostruzioni sui terminali. Per l’impianto di circolazione è illustrata la pompa a 3 velocità con curve di prevalenza e indicazioni di sblocco, mentre per il sanitario c’è un focus sul bollitore da 45 litri in acciaio inox con serpentino interno, anodo di magnesio e predisposizione al ricircolo: l’ispezione del bollitore e il controllo periodico dell’anodo sono parte integrante della manutenzione. Una tavola doppia mostra tutti i componenti interni numerati, utile per orientarsi durante assistenza e ricambi.
La sezione per l’utente è costruita per l’uso quotidiano. Il pannello comandi ha due manopole di temperatura (riscaldamento e sanitario), il selettore generale con posizioni Stand-by, Solo Sanitario/Remoto e Sanitario+Riscaldamento, il reset e una corona di LED che comunicano stato, temperatura e tipo di anomalia; manometro e termometro sono sempre in vista. L’accensione richiede solo gas aperto, pressione corretta e scelta della modalità; le richieste di calore sono indicate dai LED dedicati e la presenza fiamma dal LED verde. Le principali anomalie si riconoscono dal led che lampeggia e dal codice sul CAR: mancanza accensione sbloccabile da reset, sonda mandata o bollitore in errore, pressostato fumi, sovratemperatura o circolazione insufficiente. Le pagine successive spiegano come spegnere correttamente, come riportare la pressione a 1–1,2 bar con il rubinetto di carico, come svuotare impianto e bollitore, e come funziona l’antigelo automatico che attiva pompa e bruciatore sotto i 4 °C finché l’acqua torna in sicurezza.
Nel blocco “Messa in servizio” rivolto al tecnico ci sono gli schemi idraulico ed elettrico, una diagnosi delle cause più frequenti (dal pressostato fumi che non commuta alle combustioni irregolari per terminali montati male), la procedura di conversione gas con sostituzione ugelli e selettore tipo gas in scheda, e la taratura della valvola: prima si mette la potenza nominale aprendo un rubinetto sanitario, poi si regola la minima disalimentando il modulatore, sempre misurando la differenza di pressione tra uscita valvola e camera di combustione. C’è un capitolo di programmazione della scheda con i parametri “a colpi di LED”: si possono limitare potenze minima e massima in riscaldamento, impostare temporizzatore anti-microaccensioni, rampa di salita, eventuali ritardi da comandi esterni, isteresi del bollitore, modo di funzionamento della pompa e modalità caldaia con bollitore. La funzione “spazzacamino” forza la potenza massima per 15 minuti per l’analisi fumi, mentre antiblocco pompa e tre-vie si attivano periodicamente per prevenire grippaggi.
Le pagine finali raccolgono la manutenzione annuale prescritta, con pulizia scambiatore lato fumi e bruciatore, prove dei dispositivi di sicurezza, verifica vasi di espansione (1 bar impianto, 3–3,5 bar sanitario), controllo perdite e ossidazioni, prova di tenuta gas, analisi combustione ai due punti e controllo dell’anodo del bollitore. A corredo ci sono le tabelle di “potenza termica variabile” e i parametri di combustione per i diversi gas, utili per tarature accurate, e i dati tecnici completi: potenze utili 24/28 kW, profilo sanitario XL con portate tipiche a ΔT 30 °C, pressioni massime 3 bar riscaldamento e 8 bar sanitario, vaso impianto 7,7 litri, protezione elettrica IPX4D, classe NOx 3, oltre all’elenco delle configurazioni aria/fumi omologate.

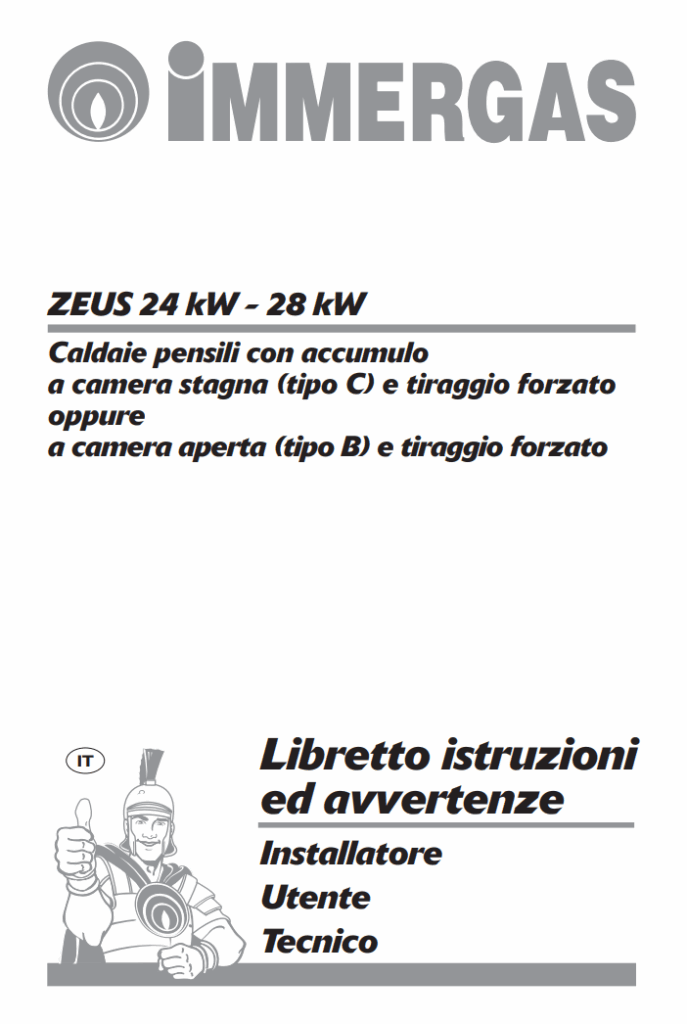

Manuale di Istruzioni Caldaia Immergas Zeus 24 – 28 kW PDF
Per facilitare l’uso e la manutenzione della caldaia Immergas Zeus 24 – 28 kW, è fondamentale avere sempre a disposizione il manuale di istruzioni completo. Questo documento ufficiale fornisce tutte le informazioni necessarie per l’installazione, la configurazione, l’utilizzo quotidiano e la risoluzione dei problemi più comuni. Di seguito è possibile scaricare gratuitamente il manuale in formato PDF, utile sia per gli utenti privati che per i tecnici specializzati.
