In questa pagina puoi scaricare gratuitamente il manuale di istruzioni in formato PDF del citofono Comelit 2608. Il documento fornisce tutte le informazioni necessarie per l’installazione, l’utilizzo e la manutenzione del dispositivo, con spiegazioni dettagliate sulle funzioni principali e sulle eventuali operazioni di configurazione. Scaricando il manuale avrai a disposizione una guida completa per risolvere dubbi o problematiche legate al corretto funzionamento del tuo citofono Comelit 2608.
Cosa Troverai nel Manuale Utente Citofono Comelit 2608
Il manuale del citofono Comelit Art. 2608 è un foglio tecnico di installazione e configurazione pensato per impianti Comelit a bus 2 fili (serie Simplebus), e serve soprattutto a chiarire come montare fisicamente l’apparato, come collegarlo ai morsetti corretti e come configurare le funzioni principali tramite jumper e DIP-switch. Il documento specifica anche un vincolo importante: il 2608 non va utilizzato su impianti video SB2 o SBC che impiegano moduli specifici indicati nel manuale, perché non è compatibile con quelle architetture.
La prima parte riporta le avvertenze generali di installazione e conformità: l’installazione deve seguire le istruzioni del costruttore e le norme vigenti, l’apparecchio va usato solo per lo scopo previsto e non va modificato, e viene raccomandato di non posare i fili di montante vicino a cavi di alimentazione 230/400 V per ridurre disturbi e problemi di funzionamento. Queste note sono tipiche degli impianti BUS: la qualità della trasmissione e l’immunità ai disturbi dipendono molto dalla posa dei cavi.
La sezione “Installazione citofono” è sostanzialmente una procedura illustrata. Il manuale indica l’altezza consigliata di installazione a parete intorno a 145 cm e mostra come separare la scocca dal supporto, fissare il supporto con viti (con diametro massimo indicato per i fori) e poi riagganciare l’apparato. Viene spiegato anche come collegare la cornetta e come richiudere correttamente il corpo sul telaio, così che il citofono resti stabile e i cablaggi non vengano schiacciati. Nelle figure finali di questa sezione viene mostrata anche la posizione del trimmer del microfono, utile quando occorre calibrare il livello della voce in conversazione.
La parte centrale del manuale spiega cosa fanno i comandi e i selettori del 2608. Sul frontale sono presenti il pulsante apriporta e un secondo tasto P1, che può essere usato per chiamata al centralino o per comandare un attuatore/servizio generico, a seconda della configurazione del jumper JP1. È presente un selettore a tre posizioni che gestisce il volume suoneria e la funzione Privacy: in alto la suoneria è al massimo, in centro a volume medio, in basso si attiva la Privacy, cioè l’esclusione della suoneria di chiamata dal posto esterno e dal centralino. Quando Privacy è attiva compare un indicatore rosso dedicato sul citofono.
Il manuale descrive poi la morsettiera e i collegamenti disponibili. I morsetti L–L sono la connessione alla linea bus, i morsetti CFP–CFP sono l’ingresso chiamata da piano, mentre i morsetti P1–C1 riguardano il tasto P1. Di fabbrica il tasto P1 è predisposto per un utilizzo “alimentato” (24 V, 100 mA) tramite i jumper, ma il documento spiega che se si vuole usare P1 come contatto pulito normalmente aperto per servizi vari bisogna rimuovere i jumper CV1 e CV2. Sono presenti anche i morsetti S+ e S- per il collegamento di un dispositivo di ripetizione di chiamata (una suoneria/lampeggiatore esterno), e il manuale indica la presenza dei DIP-switch per impostare il codice utente, rimandando ad altra documentazione Simplebus per la tabella dei codici.
Una parte utile del foglio tecnico è dedicata proprio ai dispositivi di ripetizione chiamata. Viene specificato che il totale tra numero di posti interni con lo stesso codice utente e numero di ripetitori collegati a quei posti interni non deve superare 4, e che va collegato un solo dispositivo di ripetizione per ciascun posto interno. Comelit raccomanda cavo schermato e di non far passare questi cavi vicino a carichi induttivi pesanti o linee di alimentazione; se si devono comandare carichi induttivi tramite contatti, viene suggerita l’aggiunta di una capacità da 470 nF in parallelo ai contatti indicati, per ridurre disturbi e stress elettrico sul contatto.
L’ultima parte del manuale fornisce schemi di collegamento per tre scenari d’impianto, così da sapere dove inserire il 2608. Viene mostrata l’installazione in impianti solo audio e in impianti misti audio/video di tipo SB1 o Bravokit, e viene anche illustrata una variante per il collegamento del tasto P1 come uscita a contatto pulito dopo la rimozione dei jumper CV1 e CV2. In sostanza, questa sezione ti dice “come entra” il 2608 nella dorsale bus e quali morsetti usare per le funzioni opzionali, mantenendo l’impostazione coerente con la famiglia Simplebus.

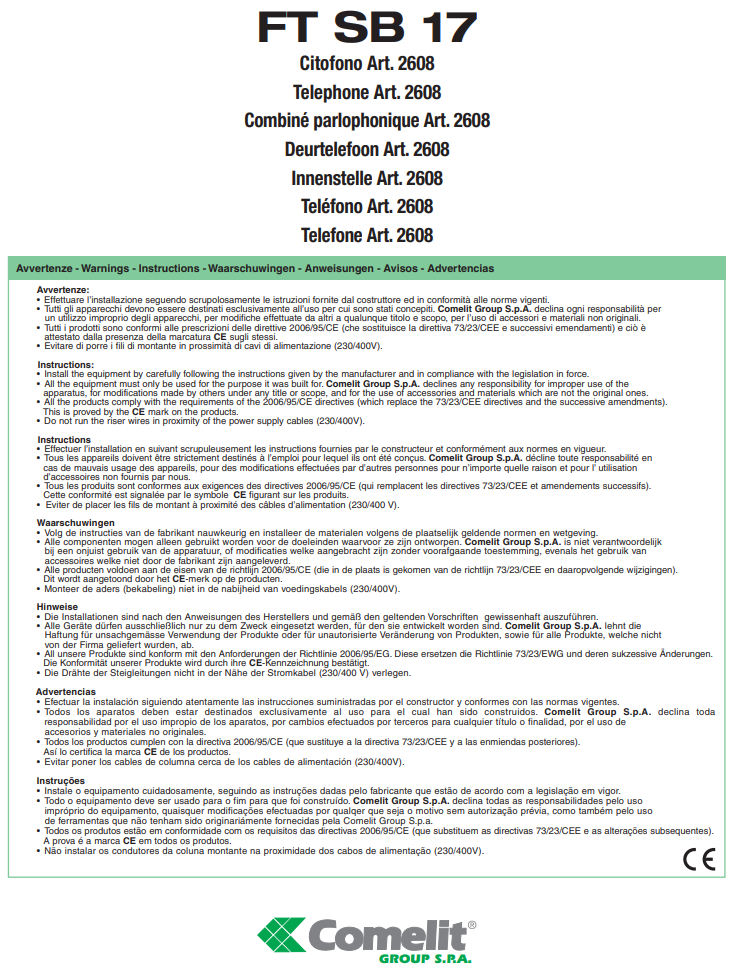

Manuale di Istruzioni Citofono Comelit 2608 PDF
Se hai bisogno di consultare il manuale di istruzioni per il Citofono Comelit 2608, qui troverai il documento ufficiale in formato PDF pronto per essere scaricato. Il manuale ti guiderà passo dopo passo nell’installazione, nell’utilizzo e nella risoluzione dei problemi più comuni, consentendoti di sfruttare al meglio tutte le funzionalità del tuo citofono. Scaricare il manuale è semplice e gratuito, così potrai avere tutte le informazioni necessarie sempre a portata di mano.
