In questa sezione puoi trovare il manuale di istruzioni in formato PDF per il citofono Comelit 2738W, facilmente scaricabile per una rapida consultazione. Il manuale fornisce tutte le informazioni necessarie per l’installazione, l’utilizzo e la manutenzione corretta del dispositivo, con spiegazioni dettagliate sulle funzioni principali e suggerimenti utili per risolvere eventuali problemi. Scarica il documento per avere sempre a portata di mano una guida completa e ufficiale, indispensabile sia per gli utenti privati che per gli installatori professionisti.
Cosa Troverai nel Manuale Utente Citofono Comelit 2738W
Il manuale tecnico del citofono Comelit Art. 2738W è un documento breve e mirato, pensato per installatori e manutentori, che spiega cosa offre l’apparato, come montarlo correttamente a parete (o su base da tavolo), come collegarlo alla montante di un impianto Comelit a 2 fili e come programmare il codice utente tramite DIP-switch. Il 2738W è indicato come citofono utilizzabile in impianti “Building Kit” (2 fili puro) e integra due comandi principali: apriporta e P1, oltre al selettore di suoneria con funzione Privacy.
La sezione di descrizione identifica chiaramente gli elementi funzionali. Sul frontale sono presenti l’altoparlante, il gancio fonica e il selettore a tre posizioni che gestisce la suoneria e la Privacy: in alto la suoneria è al massimo, al centro è a volume medio, in basso si attiva la Privacy, intesa come esclusione della suoneria di chiamata proveniente dal posto esterno e dal centralino. Quando la Privacy è attiva compare un indicatore rosso dedicato. Il tasto P1 può essere configurato come chiamata centralino oppure come attuatore generico e questa scelta è determinata dal jumper JP1 (posizione “C” per centralino e “A” per attuatore). La scheda ospita inoltre la morsettiera M1 con i morsetti L–L per il collegamento alla linea bus e CFP–CFP per la chiamata fuoriporta, oltre al DIP-switch per l’impostazione del codice utente e al connettore della cornetta. Il manuale inserisce anche un’avvertenza d’uso: non tenere premuto il gancio fonica con la cornetta sollevata.
Nelle caratteristiche tecniche vengono riepilogate le funzioni e i dati elettrici utili a inquadrare l’integrazione in impianto: il 2738W è dichiarato compatibile sia con sistemi audio sia con sistemi audio/video, prevede montaggio a parete e su base da tavolo, include chiamata centralino, comando attuatore, Privacy e chiamata fuoriporta, e usa una suoneria elettronica con regolazione del volume. Dal punto di vista dell’alimentazione, il manuale indica una tensione di lavoro nell’intervallo 22–35 Vdc e riporta gli assorbimenti tipici in stand-by, in chiamata e in comunicazione, oltre al grado di protezione IP30 e al range di temperatura di funzionamento –5 ÷ +40 °C.
La sezione di installazione è illustrata e serve a evitare errori meccanici e di cablaggio. Viene mostrato l’ingombro dell’apparecchio (circa 190×105 mm) e un’altezza consigliata di montaggio a parete con riferimenti in centimetri; poi la procedura di fissaggio del supporto e di aggancio del corpo fino allo “scatto” di chiusura. Un dettaglio pratico importante è il vincolo sul passaggio cavi: il manuale evidenzia che i conduttori non devono eccedere una certa sporgenza (indicata come massimo circa 7 cm nella zona dedicata) per evitare schiacciamenti e difficoltà di chiusura. In chiusura della sequenza, il documento mostra anche la corretta posizione del selettore (e un esempio di posizione errata) per evitare interferenze o montaggi non corretti.
La parte “collegamenti” spiega come integrare il 2738W sulla montante videocitofonica usando un dispositivo di derivazione indicato nello schema (art. 1214/2C) e come collegare la chiamata fuoriporta. Il citofono si collega alla linea bus tramite i morsetti L–L, mentre il pulsante fuoriporta si collega ai morsetti CFP–CFP. Il manuale impone due regole operative molto chiare per il fuoriporta: il collegamento deve rispettare una lunghezza massima indicata di 20 m, va usato cavo schermato e i cavi non devono passare vicino a carichi induttivi pesanti o cavi di alimentazione (230/400 V), per ridurre disturbi. Inoltre, se nello stesso appartamento sono presenti più citofoni o staffe monitor con lo stesso codice utente, il pulsante CFP va collegato a uno solo dei dispositivi, perché tutti suoneranno comunque contemporaneamente. Il manuale mostra anche la variante di collegamento “in derivazione da posto interno video”, in cui la montante arriva al dispositivo video (ad esempio staffe/monitor indicati nello schema) e da lì si derivano uno o più 2738W, mantenendo le stesse regole per il fuoriporta.
La sezione di programmazione chiarisce la logica di indirizzamento: ogni citofono del sistema è identificato dal proprio codice utente, che va impostato tramite il DIP-switch sulla scheda. Il manuale specifica che la codifica può essere eseguita in qualsiasi momento, anche senza alimentazione, ma deve rispettare la tabella di corrispondenza del sistema Building Kit. In chiusura, il documento rimanda ai riferimenti di sistema (kit villa, Building Kit, SBTOP, SB2) per consultare prestazioni d’impianto e schemi completi, perché distanze massime e topologie dipendono dal progetto complessivo del bus e dai dispositivi presenti.

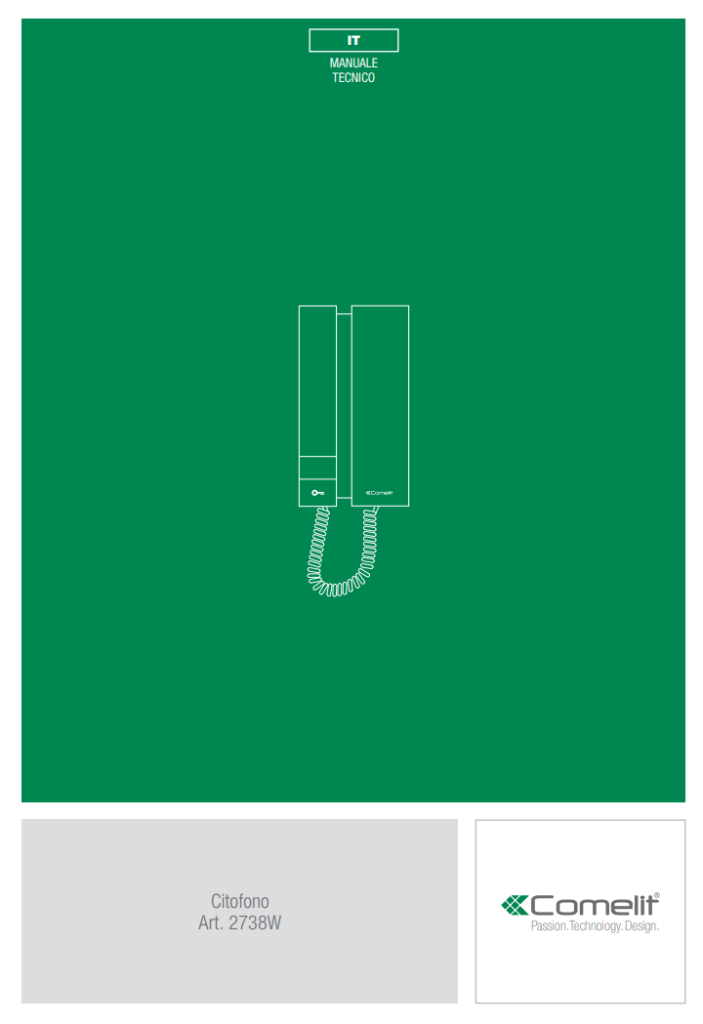

Manuale di Istruzioni Citofono Comelit 2738W PDF
Se hai bisogno di consultare il manuale di istruzioni per il tuo Citofono Comelit 2738W, qui puoi trovare la versione PDF pronta da scaricare. Il documento ufficiale ti guiderà passo dopo passo nell’installazione, nell’utilizzo quotidiano e nella risoluzione dei problemi più comuni, fornendo tutte le informazioni tecniche necessarie per sfruttare al meglio il tuo dispositivo. Scaricare il manuale ti permetterà di avere sempre a portata di mano una guida chiara e dettagliata per ogni esigenza.
