In questa pagina è possibile scaricare gratuitamente il manuale di istruzioni in formato PDF per il videocitofono Comelit 6701W. Il manuale fornisce tutte le informazioni necessarie per l’installazione, la configurazione e l’utilizzo corretto del dispositivo, con spiegazioni dettagliate delle funzioni principali e delle procedure di manutenzione. Consultando il documento, sarà più semplice risolvere eventuali dubbi e sfruttare al meglio tutte le potenzialità offerte dal videocitofono Comelit 6701W.
Cosa Troverai nel Manuale Utente Videocitofono Comelit 6701W
Il manuale del videocitofono Comelit Mini con cornetta Art. 6701W (e varianti 6701W/BM e 6701W/8) è un manuale tecnico: serve soprattutto a installare, collegare e programmare l’apparato su impianti 2 fili Simplebus2, definendo indirizzi e funzioni dei tasti tramite micro-interruttori. La guida inizia con avvertenze standard Comelit che ribadiscono installazione da parte di personale qualificato, cavi dimensionati in funzione delle distanze e raccomandazione di non posare il BUS nella stessa tubazione dei cavi di potenza.
Il manuale descrive l’apparecchio come un monitor a colori 4,3” 16:9 con cornetta, regolazioni laterali di luminosità e intensità colore e selettore del volume chiamata su tre livelli. Internamente sono presenti due banchi di DIP-switch: S1 per il codice utente (indirizzo) e S2 per la programmazione di pulsanti e funzioni, con un DIP specifico per impostare il dispositivo come videocitofono principale o secondario e un jumper (CV5) per la “chiusura video” in cascata, da mantenere chiuso solo sull’ultimo dispositivo della catena. La morsettiera estraibile prevede i morsetti L-L per la linea BUS e CFP1-CFP2 per la chiamata da piano.
La sezione dedicata ai tasti e ai LED chiarisce l’uso operativo. I tasti di serie gestiscono apriporta, attuatore (relè), autoaccensione della telecamera del posto esterno e modalità silenzioso/privacy; nella versione 6701W/8 ci sono ulteriori tasti programmabili. I LED segnalano stati come chiamata in arrivo, conferma dell’apertura porta, porta aperta, impianto occupato e modalità privacy attiva; quando il dispositivo è in programmazione il LED lampeggia. Il manuale avverte anche che pressioni ripetute troppo ravvicinate sullo stesso tasto possono annullare il comando inviato, quindi conviene attendere circa un secondo prima di ripremere.
Un capitolo specifico spiega la pressione prolungata dei tasti, che è disabilitata di default da una determinata versione firmware (indicata nel manuale) e può essere abilitata con una procedura tramite DIP-switch e tasto dedicato. Una volta abilitata, la pressione lunga consente funzioni aggiuntive come l’apriporta automatico su chiamata (modalità “Dottore”, cioè attivazione automatica del relè apriporta quando arriva una chiamata dal posto esterno) e la possibilità di disabilitare l’autoaccensione con pressione prolungata sul tasto programmato.
La parte di installazione è illustrata e mostra come fissare la staffa a muro o su scatola, come montare e smontare correttamente la morsettiera estraibile e come chiudere l’unità fino allo scatto. Nella sezione collegamenti viene riportato l’uso del morsetto di derivazione da montante Art. 1214/2C e la regola per la chiamata fuoriporta: lunghezza massima 20 m, uso di cavo schermato e divieto di far passare il cavo vicino a carichi induttivi pesanti o cavi 230/400 V; se più citofoni/videocitofoni condividono lo stesso codice utente, il pulsante CFP va collegato a uno solo perché tutti suonano comunque insieme.
La programmazione dei tasti è descritta su due livelli. La configurazione di base è una tabella che associa, in base alla combinazione dei DIP 1-2-3-4 di S2, una mappa di funzioni per ciascun tasto (diversa tra 6701W/6701W-BM e 6701W/8). In pratica, cambiando quella combinazione si cambia “in blocco” la funzione di tutti i tasti secondo una delle righe previste. La configurazione avanzata entra in gioco quando le mappe predefinite non bastano: in quel caso il manuale spiega come programmare singolarmente pulsanti per chiamate intercomunicanti, chiamate a centralini, attuatori generici o indirizzati, e come mettere poi S2 in modalità PROG (DIP 1-2-3-4 tutti su ON) affinché i tasti eseguano le funzioni personalizzate.
Un capitolo importante riguarda la chiamata intercomunicante, distinguendo tra “generale” (verso dispositivi identificati dall’indirizzo dell’appartamento/codice utente) e “a indirizzo selettivo” (verso dispositivi ai quali è stato assegnato un indirizzo dedicato diverso dal codice utente). Il manuale avverte che le due logiche non sono compatibili sullo stesso montante e fornisce anche la tabella degli indirizzi selettivi disponibili (Tabella B), oltre alle procedure per assegnare o cancellare l’indirizzo selettivo.
Sono presenti inoltre procedure per la programmazione range (definire un intervallo di indirizzi minimo/massimo e abilitarlo o cancellarlo) e per la variazione delle suonerie, che consente di cambiare in modo indipendente la melodia per chiamata da posto esterno, da centralino, intercomunicante e da piano. La guida chiude con la procedura di reset programmazione, che riporta il dispositivo alle condizioni di fabbrica (incluse suonerie e disabilitazione di alcune funzioni come apertura automatica su chiamata e silenzioso, secondo quanto indicato).
Infine, il manuale include una tabella di indirizzamento molto estesa che mostra, per ogni codice (con nota che il codice 240 è riservato al centralino di portineria), quali DIP di S1 vanno messi su ON, e rimanda per prestazioni di impianto e schemi completi ai manuali di sistema Simplebus2 con alimentatori specifici o ai kit audio/video.

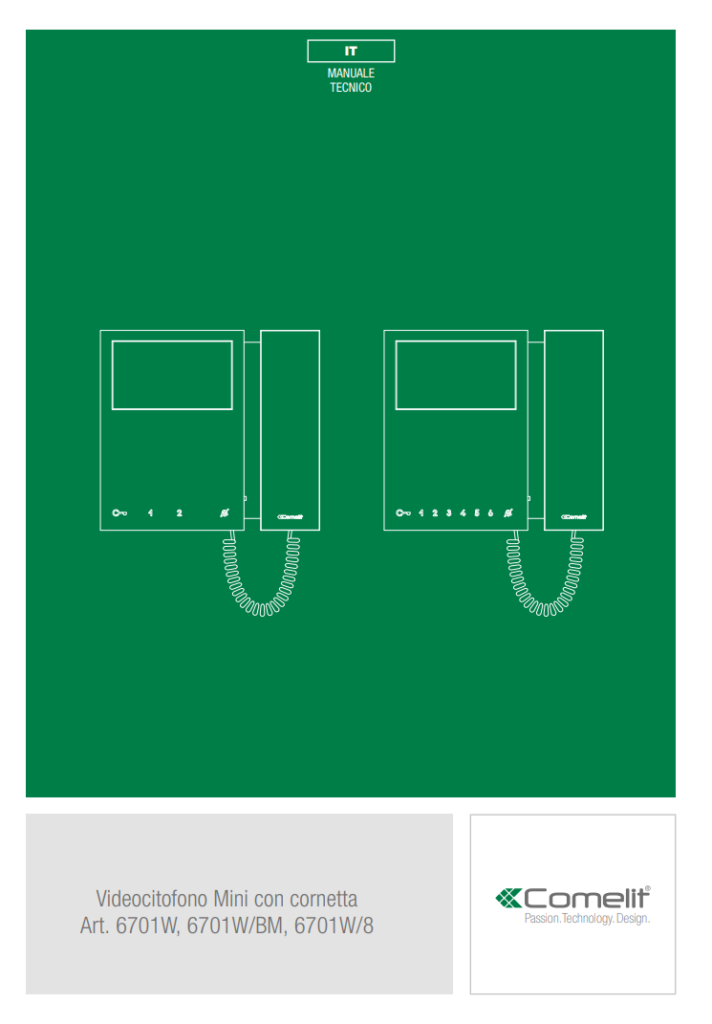

Manuale di Istruzioni Videocitofono Comelit 6701W PDF
Se hai bisogno di consultare tutte le funzionalità e le istruzioni per l’installazione e l’utilizzo del videocitofono Comelit 6701W, qui troverai il manuale ufficiale in formato PDF. Questo documento, fornito direttamente dal produttore, ti guiderà passo dopo passo nell’uso corretto del dispositivo, aiutandoti a risolvere eventuali dubbi o problemi tecnici. Scaricando il manuale potrai avere sempre a portata di mano tutte le informazioni necessarie per sfruttare al meglio il tuo videocitofono.
