In questa pagina puoi trovare il manuale di istruzioni in formato PDF per il condizionatore Midea MSCB1BU – MSCB1CU, disponibile per il download gratuito. Il manuale include tutte le informazioni necessarie per l’installazione, l’utilizzo corretto e la manutenzione dell’apparecchio, oltre a consigli utili per ottimizzare le prestazioni e risolvere eventuali problemi. Scaricando il documento potrai consultare in ogni momento le indicazioni ufficiali del produttore, assicurandoti così un funzionamento sicuro ed efficiente del tuo condizionatore Midea.
Cosa Troverai nel Manuale Utente Condizionatore Midea MSCB1BU – MSCB1CU
Il manuale del condizionatore Midea tipo spaccato MSCB1BU / MSCB1CU è un documento unico che combina in modo organico ciò che serve a installare correttamente lo split, a usarlo con telecomando e display dell’unità interna, e a sfruttare anche le funzioni “smart” tramite l’app MSmartHome. La struttura è dichiarata già nelle prime pagine: dopo la lettera introduttiva e le precauzioni di sicurezza, il manuale passa alle specifiche e alla panoramica del prodotto, poi entra nel blocco installativo con tutte le procedure meccaniche, frigorifere ed elettriche, e infine tratta l’uso quotidiano, la configurazione Wi-Fi, la manutenzione dei filtri e la diagnostica dei problemi.
La parte iniziale è dedicata alle precauzioni di sicurezza, e non è una formalità: spiega che un’installazione non corretta può provocare perdite d’acqua, scosse elettriche o incendi e che l’intervento su componenti elettrici e sul circuito frigorifero deve essere svolto da personale qualificato. Il manuale insiste su comportamenti da evitare nell’uso, come inserire oggetti nelle griglie, usare spray infiammabili vicino all’unità o far funzionare l’apparecchio in ambienti umidi come bagni e lavanderie. Sul lato elettrico vengono ribaditi requisiti molto concreti: messa a terra obbligatoria, cablaggi serrati, coperchi della scheda chiusi correttamente, divieto di prolunghe e prese condivise, e presenza nel cablaggio fisso di dispositivi di disconnessione e protezione adeguati. In questa sezione compare anche l’avvertenza legata al refrigerante R32: il manuale prescrive condizioni minime del locale e regole di installazione/uso coerenti con un refrigerante classificato come infiammabile, proprio per evitare condizioni pericolose in caso di perdita.
Dopo la sicurezza, il manuale propone le specifiche dei modelli coperti, distinguendo alimentazione, capacità e dati principali, e introduce una panoramica grafica che mostra come è composto il sistema split: unità interna con piastra di montaggio e filtro, unità esterna, tubazioni refrigeranti, cavo di segnale e tubo di scarico condensa, oltre a eventuali elementi opzionali come piccoli filtri funzionali installabili dietro al filtro principale. Questa panoramica serve a capire subito che l’impianto non è solo “due unità e due tubi”, ma un sistema in cui drenaggio, isolamento e collegamenti elettrici sono determinanti tanto quanto le tubazioni frigorifere.
Il blocco di installazione è la parte più lunga e procede come una sequenza guidata. Per l’unità interna, il manuale spiega prima come scegliere la posizione rispettando distanze minime, buona circolazione dell’aria e praticità dello scarico, evitando fonti di calore, vapore e gas combustibili e tenendosi lontani da apparecchi elettronici sensibili. Poi entra nella posa della piastra e nella realizzazione del foro passante, indicando che il foro deve avere una leggera pendenza verso l’esterno per favorire lo scarico dell’acqua e che i bordi vanno protetti con un manicotto per evitare danneggiamenti ai tubi. Viene spiegato anche come preparare la tubazione scegliendo il lato di uscita, come rimuovere i pannelli knock-out quando l’uscita non è posteriore e come evitare ammaccature nelle curve, perché una piega schiacciata riduce efficienza e affidabilità. Una sezione molto pratica riguarda il tubo di scarico: il manuale mostra chiaramente cosa significa posa corretta, cioè niente gomiti che creino “trappole d’acqua”, niente schiacciamenti e soprattutto estremità non immersa in acqua, perché in quel caso lo scarico non funziona e la condensa può rientrare. Viene anche richiesto di tappare il foro di scarico non utilizzato con il tappo fornito per prevenire perdite indesiderate.
Il capitolo elettrico dell’unità interna stabilisce regole e metodo: scelta della sezione dei cavi in base alla corrente, rispetto dello schema serigrafato e attenzione a non confondere fase e neutro. Il manuale richiede che i cavi siano bloccati con morsetti fermacavo per evitare trazioni sui terminali e che non tocchino tubazioni refrigeranti o parti in movimento. È prevista una nota importante sulla sicurezza: dopo aver tolto tensione bisogna attendere prima di toccare parti elettriche, perché possono restare cariche.
Per l’unità esterna, il manuale tratta la scelta del punto di installazione con distanze minime attorno alla macchina e considerazioni su vento, pioggia, neve e aria salmastra. Se l’unità è una pompa di calore, viene spiegata anche l’installazione del giunto di scarico sul basamento per gestire l’acqua che si forma in riscaldamento e in sbrinamento, con una nota specifica per climi freddi: il tubo deve restare il più verticale possibile per evitare congelamenti. Sono incluse le dimensioni e le interassi dei piedini per ancoraggio su basamento o staffa a muro, con l’avvertenza che la struttura deve sostenere un carico elevato e che è utile interporre gommini per ridurre vibrazioni e rumore.
La sezione “connessione tubazione refrigerante” è uno dei punti più tecnici e critici. Il manuale spiega che nel circuito non devono entrare aria e sostanze estranee e che la qualità del taglio, della sbavatura e della svasatura influenza direttamente la tenuta e quindi le prestazioni. Vengono date regole pratiche sul raggio minimo di curvatura, sulla corretta estensione del tubo oltre la dima di svasatura e, soprattutto, una tabella di coppie di serraggio dei dadi svasati in base al diametro, perché un serraggio insufficiente causa perdite mentre un serraggio eccessivo può rompere dadi o deformare i raccordi. La stessa logica viene applicata ai collegamenti sull’unità esterna, con la raccomandazione di afferrare il corpo valvola e non il dado di servizio per non danneggiare altri componenti della valvola.
Dopo la posa delle tubazioni, il manuale descrive l’evacuazione dell’aria con pompa del vuoto e manometri, spiegando che l’operazione rimuove umidità e gas non condensabili e che è obbligatoria in installazione iniziale o quando si sposta l’unità. La procedura prevede tempo minimo di vuoto, verifica di stabilità della depressione e successiva apertura controllata delle valvole, fino all’apertura completa. Viene anche trattato il caso del refrigerante aggiuntivo: se la lunghezza reale delle tubazioni supera quella standard, il manuale fornisce formule di calcolo in grammi per metro in funzione del diametro della linea liquido e del tipo di refrigerante, con un divieto esplicito di miscelare refrigeranti diversi.
Completata l’installazione, il manuale richiede due famiglie di verifiche: sicurezza elettrica e tenuta gas. Per l’elettrico cita controllo di messa a terra e prova di eventuali dispersioni; per il gas propone il metodo acqua-sapone per individuare bolle sulle giunzioni oppure un rilevatore di perdite, e chiede poi di eseguire un test run di almeno 30 minuti provando raffreddamento e riscaldamento, verificando scarico condensa, risposta al telecomando e rotazione delle feritoie. È prevista anche una procedura alternativa per forzare il raffreddamento se la temperatura ambiente è troppo bassa per consentire l’avvio normale, usando il pulsante di controllo manuale sull’unità interna.
La parte “istruzioni per l’uso” spiega prima come interpretare la finestra display dell’unità interna: mostra temperatura, stati operativi e codici errore, ma visualizza anche simboli legati a funzioni come controllo wireless, ECO, e stati particolari come sbrinamento, Active Clean o riscaldamento a 8 °C quando disponibili. Il manuale dedica poi un capitolo alle condizioni operative, con tabelle che indicano gli intervalli di temperatura ambiente ed esterna per COOL, HEAT e DRY; viene anche richiamato che, con umidità interna molto alta, può comparire condensa sulla superficie e che in quel caso è opportuno impostare l’aletta a un angolo più favorevole e la ventola su alta velocità.
Segue una sezione sulle “più funzionalità”, che serve a spiegare comportamenti spesso scambiati per malfunzionamenti. Qui il manuale descrive il riavvio automatico dopo blackout, la funzione anti-muffa post-raffreddamento/deumidificazione, la memoria dell’angolo delle feritoie, l’Active Clean come ciclo di pulizia dello scambiatore con congelamento/scongelamento e asciugatura finale, e altre funzioni opzionali come Air Magic+, Flash Cool/Heat, rilevamento perdite refrigerante e lampada UV-C quando presenti. Una parte importante è dedicata a Breezeless, descritta come tecnologia di deflettori e micro-fori che trasformano un getto forte in molti micro-flussi per ridurre la brezza diretta, con la nota che in ambienti che richiedono molto raffreddamento o con temperature esterne molto alte non è consigliabile usare a lungo la modalità “senza brezza” perché può ridurre la sensazione di comfort.
Il capitolo sul telecomando è presentato in modo molto didattico: prima una guida rapida, poi la spiegazione dei tasti e delle icone del display. Vengono descritte le modalità AUTO, COOL, DRY, HEAT e FAN con le relative limitazioni, ad esempio la velocità ventola non regolabile in AUTO e DRY e l’assenza di setpoint in FAN. È presente la gestione del TIMER come accensione/spegnimento differiti, con passi di mezz’ora fino a 10 ore e poi di un’ora fino a 24 ore, e con possibilità di annullare portando il valore a zero. Tra le funzioni avanzate vengono spiegate oscillazioni delle feritoie, LED display dell’unità interna con possibilità di mostrare temporaneamente la temperatura ambiente reale, Cool/Heat Flash come funzione di forte spinta, ECO/GEAR come riduzione consumi in raffreddamento, Silent come riduzione rumorosità, FP come mantenimento a 8 °C (quando supportato) e il menu SET che fa scorrere funzioni come Active Clean, Sleep, Follow Me e modalità AP per la configurazione wireless.
Il manuale include poi una sezione dedicata all’app MSmartHome, che spiega requisiti e precauzioni della configurazione Wi-Fi. Viene richiesto che il router supporti la banda 2,4 GHz, che lo smartphone sia collegato alla stessa rete e che l’associazione sia completata entro una finestra temporale indicata; sono riportate raccomandazioni pratiche come evitare nomi rete con caratteri speciali e disattivare assistenti Wi-Fi dello smartphone che potrebbero interferire durante il pairing. Una volta associata, l’app consente di controllare on/off, modalità, setpoint e ventola e, su alcune unità, funzioni speciali come programmazioni, curve sonno, monitor energia e limiti di bolletta; viene anche descritta la funzione iECO/AI Saving, che richiede uso tramite app e dispositivo online e che può non essere compatibile con alcune altre funzioni.
La parte finale è dedicata a cura e manutenzione e a risoluzione dei problemi. Il manuale spiega come pulire pannello e filtri in sicurezza, insistendo sullo spegnimento e sul distacco alimentazione prima di intervenire, sul divieto di solventi e acqua troppo calda e sulla corretta asciugatura dei filtri lontano dal sole diretto. Vengono anche descritti promemoria optional: dopo un certo numero di ore l’unità mostra “CL” per pulizia filtro e “nF” per sostituzione filtro, con procedura di reset del promemoria tramite telecomando o tramite pulsante manuale. La sezione troubleshooting distingue “comportamenti normali” come protezione di tre minuti, sbrinamento e variazioni di regime della ventola esterna, da problemi reali come scarsa resa per filtri sporchi, porte aperte o setpoint errato; quando compaiono codici errore del tipo E/P/F o EH/EL/EC e simili, il manuale indirizza a disalimentare e rialimentare e, se persiste, contattare assistenza autorizzata.

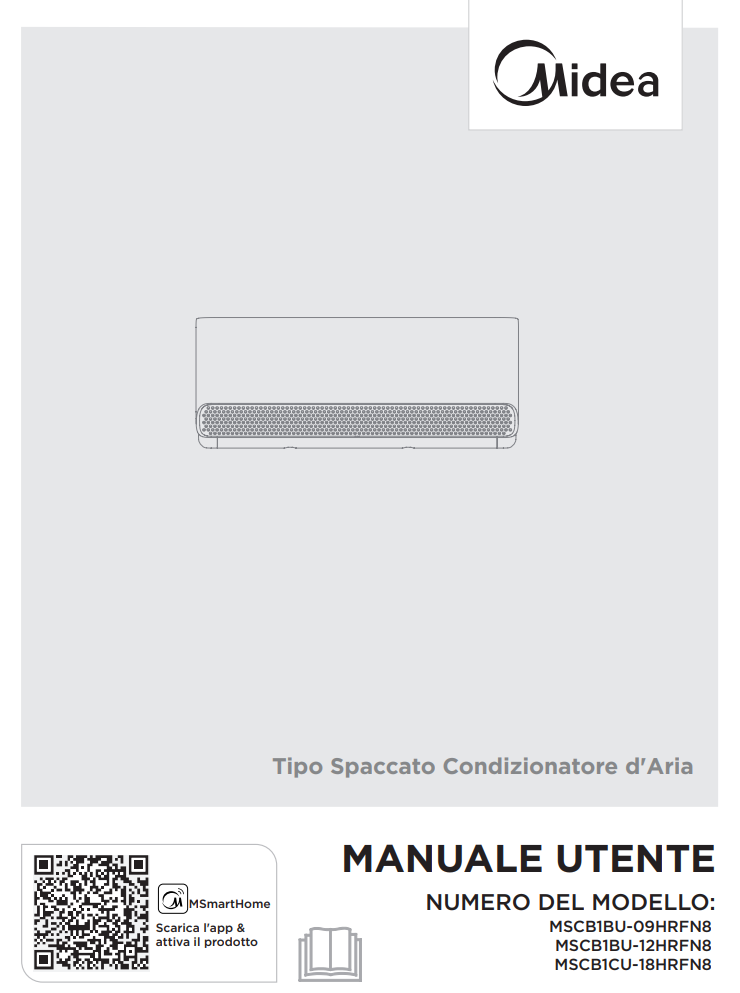

Manuale di Istruzioni Condizionatore Midea MSCB1BU – MSCB1CU PDF
Per facilitare l’utilizzo e la corretta manutenzione del condizionatore Midea MSCB1BU – MSCB1CU, mettiamo a disposizione il manuale di istruzioni ufficiale in formato PDF. Questo documento contiene tutte le informazioni necessarie per l’installazione, la programmazione e la risoluzione dei problemi più comuni, offrendo un supporto completo sia agli utenti che ai tecnici specializzati. Scaricare il manuale consente di avere sempre a portata di mano una guida dettagliata per sfruttare al meglio tutte le funzionalità del proprio apparecchio.
