In questa pagina puoi trovare e scaricare comodamente il manuale di istruzioni della lavastoviglie Midea MFD60S121X-IT in formato PDF. Il manuale ti guiderà passo dopo passo nell’installazione, nell’utilizzo corretto e nella manutenzione dell’elettrodomestico, fornendo tutte le informazioni necessarie per sfruttare al meglio le sue funzionalità. Scaricare il documento è semplice e ti permetterà di avere sempre a portata di mano tutte le indicazioni utili per risolvere eventuali dubbi o problemi relativi al prodotto.
Cosa Troverai nel Manuale Utente Lavastoviglie Midea MFD60S121X-IT
Il manuale della lavastoviglie Midea MFD60S121X-IT è diviso in due parti complementari: una “versione generale” che spiega sicurezza, componenti, manutenzione ordinaria, installazione e un primo set di indicazioni sul caricamento, e una “versione speciale” dedicata proprio a questo modello, che entra nel dettaglio del pannello comandi, dell’addolcitore, dei programmi e delle procedure operative di lavaggio. L’impostazione complessiva è quella tipica dei manuali moderni: prima ti mette in condizione di usare l’apparecchio senza rischi, poi ti spiega come ottenere buoni risultati con sale, brillantante e detersivo, e infine ti dà strumenti per installazione corretta e per risolvere i problemi più frequenti senza chiamare subito l’assistenza.
La sezione iniziale di sicurezza chiarisce chi può installare e riparare la macchina, ribadendo che installazione e interventi tecnici vanno eseguiti da personale qualificato, mentre uso e manutenzione “utente” richiedono attenzione soprattutto con bambini e persone con ridotte capacità. Viene spiegato che l’apparecchio è destinato a uso domestico interno e vengono elencati i rischi più comuni: scossa elettrica se si bagna unità/cavo o se non si scollega la spina prima di pulire, pericolo di scottature aprendo la porta a metà ciclo, rischio di inciampo lasciando la porta aperta, rischio di ribaltamento se ci si appoggia sulla porta aperta, e pericolo chimico del detersivo lavastoviglie che è fortemente alcalino e quindi da tenere lontano da pelle, occhi e bambini. In questa parte il manuale insiste sulla messa a terra corretta, sul divieto di adattatori e modifiche alla spina e sul fatto che, in caso di cavo danneggiato, la sostituzione deve essere fatta da personale qualificato. Chiude con le istruzioni di smaltimento e con la raccomandazione di rendere inutilizzabile la chiusura della porta quando la lavastoviglie viene dismessa per evitare rischi di intrappolamento.
La panoramica del prodotto mostra la struttura interna e i componenti da riconoscere per l’uso quotidiano: cestello superiore e inferiore, cestello posate, portabicchieri, gruppo filtro, erogatore del detersivo, contenitore del sale, bracci irroratori superiore e inferiore. Viene anche spiegato che il portabicchieri può essere sollevato o rimosso per creare spazio a oggetti più alti nel cestello superiore, anticipando una logica che torna poi nelle pagine sul caricamento.
La parte “utilizzo” della versione generale introduce i quattro prerequisiti prima del primo lavaggio: impostare l’addolcitore se necessario, caricare il sale, caricare correttamente i cestelli e riempire il distributore. Qui il manuale entra subito nel tema del sale rigenerante, spiegando che va usato solo sale specifico per lavastoviglie, perché sale da cucina o sali non idonei danneggiano l’addolcitore, e che va inserito preferibilmente subito prima di avviare un ciclo per evitare corrosione da acqua salata rimasta sul fondo. La procedura descrive come aprire il tappo del serbatoio sale sotto il cestello inferiore, versare circa 1,5 kg di sale con imbuto, riempire d’acqua fino al limite (con possibile fuoriuscita normale), chiudere bene e avviare immediatamente un programma, preferibilmente breve, per eliminare eventuali residui di salamoia. Viene chiarito che la spia del sale può restare accesa anche dopo il riempimento finché il sale non si è dissolto correttamente.
Il capitolo notevole sulla manutenzione e pulizia è diviso tra assistenza esterna e interna. All’esterno, la guida spiega di pulire regolarmente guarnizioni e bordo porta perché residui e gocciolamenti non vengono lavati dai bracci e, se lasciati, creano cattivi odori e incrostazioni; il pannello comandi va pulito solo con panno morbido umido, evitando spray e abrasivi. All’interno, il manuale tratta il sistema di filtraggio come componente critico: i residui grossolani possono intasare il filtro e ridurre prestazioni, quindi bisogna smontare periodicamente filtro grossolano, principale e fine, risciacquarli e rimontarli nell’ordine corretto senza stringere eccessivamente, perché un rimontaggio errato può far entrare detriti nella pompa. Viene anche descritta la pulizia dei bracci irroratori: se i getti si ostruiscono per calcare o sporco, vanno smontati e lavati con acqua tiepida saponata e spazzola morbida, perché getti ostruiti significano lavaggi scarsi anche con detersivo corretto. Chiude questa parte con buone pratiche: protezione dal gelo in inverno (scollegare, chiudere acqua, drenare tubi), lasciare la porta socchiusa dopo i cicli per far uscire umidità, non usare solventi, e mantenere l’apparecchio verticale se lo si sposta.
Il blocco “istruzioni per l’installazione” spiega l’installazione in modo molto pratico e con avvertenze nette sul rischio elettrico: prima si scollega l’alimentazione, poi si lavora su collegamenti idrici e scarico, e solo alla fine si collega la spina. Viene ribadito di non usare prolunghe o adattatori e di non rimuovere la messa a terra. Per l’alimentazione si richiede un circuito dedicato e protezione con fusibile/interruttore adeguato; per l’acqua si descrive il collegamento all’acqua fredda con attacco 3/4″, consigliando di far scorrere l’acqua se l’impianto è nuovo o inutilizzato da tempo per evitare che impurità blocchino l’ingresso. Una parte specifica è dedicata al tubo di alimentazione “di sicurezza” a doppia parete, spiegando come collegarlo e scollegarlo correttamente. Per lo scarico viene indicato un diametro minimo del tubo di scarico e un’altezza massima (inferiore a 1000 mm), con la regola che l’estremità libera non deve essere immersa in acqua per evitare riflusso. Il manuale descrive poi il posizionamento, il livellamento con piedini e il limite di inclinazione; per installazione sotto piano di lavoro spiega la rimozione del top e la riduzione dell’altezza; per i modelli integrati descrive l’applicazione del pannello estetico, la regolazione delle molle porta per il peso del pannello e la sequenza di fissaggio e messa in bolla prima del fissaggio definitivo.
La sezione di risoluzione dei problemi della parte generale è impostata come diagnosi semplice: se la lavastoviglie non parte, si verificano fusibile/interruttore, alimentazione, porta chiusa e pressione acqua; se non scarica si controllano tubo piegato, filtro intasato e scarico del lavello; se c’è schiuma si sospetta detersivo errato o brillantante versato; se compaiono film bianchi o macchie si entra nel tema acqua dura e dosaggi; se i piatti restano bagnati si considera programma troppo breve, caricamento scorretto o rimozione troppo precoce delle stoviglie. Questa logica di “prima controlli semplici, poi assistenza” è coerente con il taglio del manuale.
Alla fine della parte generale, il manuale aggiunge un riferimento importante: il caricamento standard secondo EN60436, con schemi di posizionamento per cestello superiore, cestello inferiore e cestello posate, e con note sulle condizioni di prova (capacità 12 coperti, programma ECO, brillantante al massimo, addolcitore impostato H3). Questa sezione non è solo “illustrativa”: serve a mostrare un caricamento che garantisce rotazione libera dei bracci e distribuzione corretta dell’acqua, cioè la base per ottenere risultati ripetibili.
La Parte II, dedicata specificamente alla MFD60S121X-IT, riprende l’uso ma con maggior dettaglio sui comandi e sui programmi. Dopo una guida rapida che riassume installazione, rimozione residui grossi, caricamento cestelli, riempimento del distributore e scelta programma, il manuale descrive il pannello comandi: tasto Power, tasto Program per scorrere i cicli, Delay per ritardo (con tre scaglioni 3/6/9 ore), combinazione per il blocco bambini, funzione Half-load per mezzo carico compatibile solo con alcuni programmi, e Start/Pause per avvio e pausa. Viene poi spiegato il significato delle spie: programmi (Intensive, Universal, ECO, Glass, 90 min, Rapid) e spie di avvertimento per sale e brillantante.
In questa parte il manuale entra nel dettaglio dell’addolcitore e della regolazione del consumo sale. Spiega che la durezza dell’acqua influenza depositi e prestazioni e che la macchina permette sei livelli (H1–H6) associati a fasce di durezza in °dH/°fH/Clarke e a consumi di sale per ciclo, con impostazione di fabbrica H3. La procedura di regolazione è descritta come accesso a una modalità set entro 60 secondi dall’accensione, con selezione del livello tramite Start/Pause e uscita automatica dopo pochi secondi o con Power.
Segue il capitolo “preparazione e caricamento” che non si limita a dire “metti i piatti”: chiarisce quali materiali non sono adatti (legno, alcuni incollati, cristallo, oggetti che arrugginiscono) e quali sono solo di limitata idoneità (alcuni vetri che opacizzano, alluminio e argento che scoloriscono, decori smaltati che sbiadiscono). Poi dà la logica di caricamento: bocche rivolte verso il basso, oggetti inclinati per drenare, niente incastri che impediscono l’acqua, bicchieri che non si toccano, coltelli lunghi in orizzontale e punte verso il basso nel cestello posate, e soprattutto rotazione libera dei bracci. Viene anche ricordato di scaricare prima il cestello inferiore per evitare gocciolamenti dall’alto.
Un capitolo specifico spiega il ruolo di brillantante e detersivo. Il brillantante viene descritto come aiuto per ridurre gocce e aloni e migliorare l’asciugatura; viene indicato come capire il livello attraverso un indicatore ottico e come regolare il dosaggio con una ghiera. Viene poi descritta la procedura di riempimento: svitare il tappo, versare senza far traboccare, richiudere e pulire eventuali versamenti per evitare eccesso di schiuma. Per il detersivo viene spiegato che va inserito nel vano principale (A) e, per sporco intenso, anche nel vano prelavaggio (B), e che la quantità dipende dal programma e dal grado di sporco.
La parte sulla programmazione dei cicli include una tabella programmi con descrizione delle fasi (prelavaggio, lavaggio, risciacqui, asciugatura), dosi di detersivo, durata, consumo energetico, consumo acqua e necessità di brillantante. Qui viene chiarito che il programma ECO è quello di riferimento EN60436 ed è il più efficiente per consumi, ma anche tipicamente più lungo. Il manuale poi descrive l’avvio di un ciclo come sequenza: caricare cestelli, inserire detersivo, alimentare, aprire acqua, scegliere programma e premere Start/Pause. Spiega anche come cambiare programma a ciclo iniziato: si mette in pausa, si annulla tenendo premuto Program per alcuni secondi e poi si seleziona il nuovo ciclo, ricordando che se il detersivo è già stato erogato può essere necessario ricaricare il distributore. Infine tratta il caso “piatto dimenticato”: si mette in pausa, si aspetta, si apre con cautela e si richiude, con l’avvertenza chiara sul vapore caldo.
Chiude la parte specifica una sezione di codici errore basata sul lampeggio delle spie programma, che distingue problemi di ingresso acqua troppo lungo, mancato raggiungimento temperatura per guasto riscaldatore, trabocco per perdita, e guasto comunicazione tra schede. Viene anche specificato cosa fare in caso di overflow: chiudere l’acqua principale prima di chiamare l’assistenza e rimuovere l’acqua nella base prima di riavviare. A seguire ci sono le informazioni tecniche con dimensioni (H 845, W 598, profondità 600 a porta chiusa e 1175 a porta aperta) e la scheda prodotto EN60436 con consumi del ciclo ECO e dati di rumore e classe energetica.

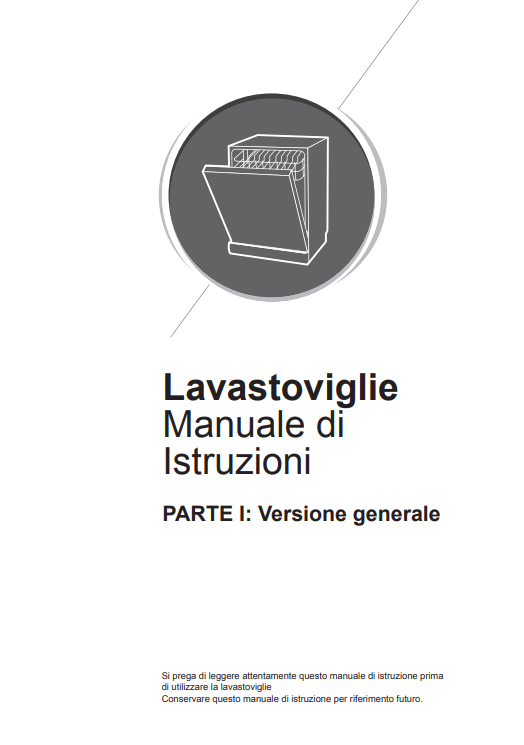

Manuale di Istruzioni Lavastoviglie Midea MFD60S121X-IT PDF
Per facilitare l’utilizzo e la manutenzione della tua lavastoviglie Midea MFD60S121X-IT, mettiamo a disposizione il manuale di istruzioni ufficiale in formato PDF. Questo documento contiene tutte le informazioni necessarie per l’installazione, il funzionamento quotidiano, la risoluzione dei problemi e la corretta cura dell’elettrodomestico. Scaricando il manuale potrai consultare facilmente ogni sezione e trovare risposte rapide alle tue domande, garantendo così un’esperienza d’uso ottimale e prolungando la durata della lavastoviglie.
