In questa pagina è possibile scaricare gratuitamente il manuale di istruzioni in formato PDF per il modello FAAC 624 BLD. Il manuale contiene tutte le informazioni necessarie per l’installazione, l’uso e la manutenzione dell’automazione, inclusi schemi elettrici, regolazioni e suggerimenti utili per un funzionamento corretto e sicuro del dispositivo. Consultare il manuale è fondamentale per garantire prestazioni ottimali e una lunga durata dell’impianto, oltre a facilitare la risoluzione di eventuali problemi tecnici.
Cosa Troverai nel Manuale Utente FAAC 624 BLD

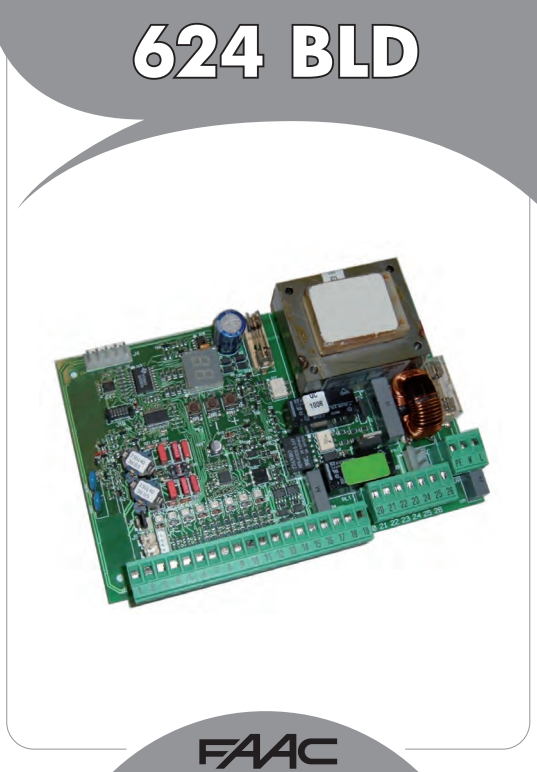

Il manuale della centrale elettronica FAAC 624 BLD presenta una scheda di comando progettata per gestire in modo evoluto automazioni a barriera, con una struttura di programmazione molto più ricca rispetto a una centrale tradizionale. Già dalle prime pagine si capisce che non si tratta di una semplice scheda di alimentazione del motore, ma di un sistema di controllo completo, capace di governare motore, lampeggiatore, ventola, dispositivi di sicurezza, finecorsa, accessori BUS, uscite programmabili e perfino un rilevatore integrato di masse metalliche per la gestione delle spire magnetiche. Il manuale insiste fin da subito sul tema della sicurezza, ricordando che prima di ogni intervento su collegamenti o manutenzione bisogna sempre togliere tensione, che a monte dell’impianto deve essere previsto un interruttore magnetotermico differenziale adeguato, che il cavo di terra deve essere collegato al morsetto dedicato e che i cavi di alimentazione vanno sempre separati da quelli di comando e sicurezza, così da ridurre il rischio di disturbi elettrici. Anche il quadro normativo è richiamato con chiarezza: la 624 BLD è dichiarata conforme alle direttive europee di bassa tensione e compatibilità elettromagnetica, ma il manuale ricorda che la sicurezza dell’impianto dipende anche dal rispetto delle norme di installazione e dalla corretta integrazione dei dispositivi di protezione.
Dal punto di vista tecnico, la scheda viene descritta come un’apparecchiatura alimentabile a 230 volt oppure a 115 volt, a seconda della versione acquistata, con assorbimento proprio contenuto, pari a circa 7 watt, e con capacità di pilotare motori fino a 1000 watt. L’alimentazione accessori è a 24 Vdc con corrente massima disponibile di 500 mA, mentre il tempo di lavoro e il tempo di pausa sono entrambi programmabili da zero fino a quattro minuti. La forza del motore è regolabile su 50 livelli, e questo già mostra un grado di finezza notevole nella taratura dell’automazione. Il manuale sottolinea anche che la 624 BLD dispone di tre livelli di programmazione, di quattro uscite programmabili con numerose funzioni selezionabili, di tecnologia BUS per gli accessori e di un rilevatore di masse metalliche integrato. In altre parole, la scheda è pensata non solo per aprire e chiudere una barriera, ma per governarne il comportamento in modo molto raffinato e personalizzabile, adattandosi sia a impianti standard sia a installazioni più complesse, come quelle con dissuasori o sistemi a doppia barriera in configurazione master-slave.
La descrizione dei componenti chiarisce bene l’architettura della centrale. Sul circuito sono presenti il display multifunzione per segnalazione e programmazione, i LED di stato degli ingressi, la morsettiera J1 per gli accessori a bassa tensione, la morsettiera J2 per il collegamento del motore, del lampeggiatore e della ventola, il connettore J8 per il condensatore di spunto del motore, la morsettiera J9 per l’alimentazione di rete, i connettori J3 e J5 per i finecorsa di apertura e chiusura, il connettore J6 per il sensore di sfondamento asta, il selettore DS1 per la frequenza dei loop detector, il connettore J4 per Minidec, Decoder o riceventi RP/RP2 e i pulsanti F, più e meno per navigare nei livelli di programmazione. Questa disposizione, così come viene illustrata nel manuale, conferma che la 624 BLD è una centrale particolarmente orientata all’integrazione di molti dispositivi, e che il suo uso corretto richiede un’ottima comprensione delle funzioni di ciascun connettore.
Il manuale dedica molto spazio ai collegamenti elettrici e in particolare alla morsettiera J1, che rappresenta il punto di raccordo principale per comandi, sicurezze, loop e uscite accessorie. I morsetti 1 e 2 sono riservati al loop 1, che può assumere funzione di apertura del varco, mentre i morsetti 3 e 4 sono dedicati al loop 2, che può essere configurato come sicurezza in chiusura e comando di chiusura. Seguono gli ingressi di comando OPEN e CLOSE, entrambi normalmente aperti, e gli ingressi di sicurezza FSW, STOP ed EMERGENCY, che invece sono normalmente chiusi. Il manuale spiega con chiarezza che le sicurezze di chiusura proteggono l’area di movimento della barriera durante la fase di chiusura e, se impegnate, provocano l’inversione del moto. Precisa inoltre che, se non si collegano dispositivi di sicurezza o di stop, i morsetti corrispondenti devono essere ponticellati a GND, altrimenti la centrale interpreta l’ingresso come aperto e quindi in allarme. Oltre a questi ingressi, la J1 ospita l’alimentazione accessori a 24 Vdc e le quattro uscite programmabili. Due di esse sono open collector verso massa, una è a relè e una è open collector verso il positivo a 24 Vdc. Il valore di default dell’uscita 1 è FAILSAFE, quello dell’uscita 2 è barriera chiusa, quello dell’uscita 3 è lampada spia e quello dell’uscita 4 è comunicazione BUS, ma tutte possono essere riassegnate a numerose altre funzioni tramite la programmazione di secondo livello. Questo aspetto è molto importante perché mostra che la 624 BLD è progettata per adattarsi a logiche impiantistiche differenti, senza costringere l’installatore a una configurazione rigida.
La gestione delle fotocellule e dei dispositivi di sicurezza è spiegata in due modi distinti, a seconda che si usino contatti tradizionali a relè oppure accessori BUS. Per i dispositivi con contatto normalmente chiuso, il manuale spiega che più sicurezze vanno collegate in serie e mostra esempi di cablaggio con una coppia in chiusura, con due coppie in chiusura, con fail-safe attivo o in assenza di dispositivi. Viene anche ricordato che, se si realizza un semplice ponticello tra FSW e GND, non è possibile usare il controllo fail-safe. Per le fotocellule BUS, invece, il manuale adotta un’impostazione diversa: tutti i dispositivi vengono collegati in parallelo sulla stessa linea di alimentazione e comunicazione, senza polarità, e devono essere indirizzati tramite i DIP-switch presenti su ciascuna coppia TX/RX. La scheda può gestire fino a otto coppie BUS, suddivise in sette coppie di sicurezza in chiusura e una coppia con funzione di impulso OPEN. Il manuale insiste sul fatto che il trasmettitore e il ricevitore della stessa coppia devono avere lo stesso indirizzo e che non devono esistere due coppie con identico indirizzo. Dopo il collegamento, gli accessori BUS devono essere memorizzati sulla scheda tramite l’apposito passo di programmazione. Questa parte è particolarmente interessante perché mostra il passaggio da una logica cablata tradizionale a una logica di rete semplificata, dove l’indirizzamento corretto diventa essenziale.
Il manuale spiega poi i collegamenti di potenza sulla morsettiera J2 e i connettori dedicati. Sulla J2 trovano posto il motore, il lampeggiatore e la ventola. Il condensatore di spunto del motore si collega tramite il connettore J8, mentre l’alimentazione di rete entra su J9, con morsetti per terra, neutro e linea. I finecorsa di apertura e chiusura si collegano con innesti rapidi ai connettori J3 e J5, mentre il sensore di sfondamento dell’asta trova posto sul J6. Il manuale precisa che, in assenza del sensore di sfondamento, va lasciato collegato il ponticello fornito. Questo dettaglio è molto utile perché evita errori di interpretazione durante il collaudo. È presente anche il selettore DS1, che serve a impostare la frequenza di lavoro alta o bassa dei due loop detector. Già da questa panoramica si percepisce la natura specialistica della scheda: la 624 BLD nasce per barriere stradali o sistemi affini, dove motore, ventilazione, rilevamento dei veicoli e protezione dell’asta devono essere gestiti in modo coordinato.
Il cuore del manuale è la programmazione, divisa in tre livelli. Il primo livello raccoglie le funzioni più immediate e frequentemente usate. Tra queste c’è il caricamento dei pre-setting, cioè configurazioni complete preimpostate pensate per diverse tipologie di installazione. Il documento elenca sei set principali: uno standard FAAC per barriere, uno riservato, uno per la gamma FAAC City, uno per FAAC City K, uno per J275 e uno per J275K. Il manuale spiega che selezionare uno di questi valori e uscire dal primo livello provoca il caricamento automatico di molti parametri su tutti e tre i livelli di programmazione. È un’idea molto utile, perché permette all’installatore di partire da una base coerente senza dover costruire ogni volta la logica da zero. Sempre nel primo livello si imposta la logica di funzionamento, che può essere automatica, automatica 1, semiautomatica, parcheggio, parcheggio automatica, condominio, condominio automatica, Faac-City, uomo presente, remote o custom. Si possono poi regolare il tempo di pausa, la forza del motore, l’attivazione del loop 1 e del loop 2, le funzioni BOOST dei loop e la sensibilità delle spire. Infine, il passo St consente di uscire salvando i dati e mostra lo stato dell’automazione, come chiuso, apertura, aperto, pausa, chiusura, fermo pronto ad aprire o chiudere, apertura d’emergenza o intervento della sicurezza di chiusura. Il manuale sottolinea con forza che la visualizzazione dello stato è fondamentale per il tecnico perché consente di capire in che fase logica si trova la scheda.
Il secondo livello amplia notevolmente le possibilità di configurazione. Qui si possono attivare funzioni come la coppia massima allo spunto, il prelampeggio, la chiusura lenta, il tempo di rallentamento a finecorsa, il tempo di lavoro massimo e il fail-safe. Si configurano inoltre le quattro uscite programmabili. Il manuale elenca per queste uscite un ventaglio molto ampio di ruoli possibili: fail-safe, lampada spia, illuminazione asta, segnalazione di barriera chiusa, aperta o in pausa, movimento in apertura o chiusura, barriera ferma, barriera in emergenza, stato dei loop, comandi verso una 624 slave, segnalazione di sbarra sganciata, luci o buzzer per dissuasori, stato dei finecorsa e interblocco. Ognuna di queste uscite può avere polarità normalmente aperta o normalmente chiusa, tranne nel caso della funzione BUS che richiede la configurazione appropriata. Sempre nel secondo livello si trovano la richiesta di assistenza programmata, i contatori cicli, i tempi di ritenuta delle spire e altri parametri che servono sia per la manutenzione sia per la diagnostica evoluta dell’impianto. Questa parte del manuale è importante perché mostra che la 624 BLD non è solo una centrale di comando, ma anche uno strumento di supervisione e personalizzazione molto avanzato.
Il terzo livello di programmazione è presentato dal manuale come un’area riservata alla personalizzazione avanzata delle logiche già presenti in memoria. Il documento mette in guardia in modo molto esplicito: prima di modificare questi parametri bisogna comprenderne bene il significato, perché incidono direttamente sul comportamento dell’automazione. Qui si trovano opzioni come la chiusura automatica dopo la pausa, il funzionamento a due ingressi separati OPEN e CLOSE, il riconoscimento del livello mantenuto sui comandi, l’uomo presente in apertura o chiusura, il comportamento del comando OPEN durante apertura, pausa o chiusura, le priorità tra OPEN e CLOSE, la memorizzazione del comando di chiusura, il comportamento delle sicurezze di chiusura e del loop 2 durante la chiusura, la priorità tra loop 1 e loop 2, la chiusura automatica dopo il disimpegno delle spire, funzioni specifiche per normative francesi, il prelampeggio regolabile, l’inversione o il blocco allo scadere del timeout, l’apertura automatica al ritorno della tensione, la gestione del pressostato dei dissuasori, la polarità dei finecorsa, funzioni di hold close e hold open e altre regolazioni molto specifiche. Il manuale chiarisce che, dopo aver modificato questi parametri, bisogna selezionare la logica Cu al primo livello per rendere effettive le personalizzazioni. In pratica, il terzo livello trasforma la 624 BLD in una centrale molto flessibile, capace di assumere comportamenti estremamente diversi in base al contesto impiantistico.
Un capitolo particolarmente interessante è quello dedicato al rilevatore di masse metalliche integrato. La 624 BLD non richiede necessariamente un detector esterno per le spire perché lo integra direttamente. Il manuale spiega che il loop 1 può essere usato come spira di apertura del varco e il loop 2 come spira di chiusura o sicurezza in chiusura. Si possono regolare sensibilità, funzione BOOST, tempo di ritenuta e frequenza di lavoro. Il sistema effettua un’autocalibrazione ogni volta che la scheda viene alimentata, e questa fase è indicata dal lampeggio dei punti decimali del display. Quando la calibrazione è conclusa, i punti decimali mostrano lo stato delle spire: accesi se impegnate, spenti se libere, lampeggianti se in calibrazione o non connesse. Il manuale fornisce anche istruzioni molto pratiche per la realizzazione delle spire nel terreno: distanza minima da oggetti metallici fissi e mobili, profondità e forma consigliata, numero di avvolgimenti in funzione del perimetro della spira, obbligo di intrecciare tra loro le estremità del cavo dal loop fino al detector e raccomandazione di evitare giunzioni non perfettamente sigillate. Questa parte del documento è molto preziosa perché un loop detector integrato è utile solo se la spira è costruita correttamente, e il manuale lo spiega con notevole attenzione ai dettagli.
La messa in funzione richiede, secondo il manuale, una verifica preliminare dei LED a scheda e dello stato del BUS. I LED permettono di controllare immediatamente se gli ingressi sono chiusi o aperti. Nella configurazione standard con automazione chiusa pronta per aprire, gli ingressi di emergenza, stop, fotocellule e pivot, essendo normalmente chiusi, devono risultare attivi, mentre i LED dei finecorsa FCA e FCC si spengono quando il relativo finecorsa è impegnato. Se sull’impianto sono installate fotocellule BUS, il passo bu del primo livello deve mostrare la corretta configurazione grafica sul display, con tre linee orizzontali quando nessuna coppia è impegnata. Il manuale spiega anche le segnalazioni diagnostiche del BUS: la scritta lampeggiante di corto circuito in caso di anomalia sulla linea e la scritta di errore quando due coppie hanno lo stesso indirizzo. Questo dimostra che la 624 BLD è stata progettata per aiutare il tecnico non solo a programmare, ma anche a diagnosticare eventuali errori di cablaggio o configurazione in modo abbastanza immediato.
Il manuale tratta inoltre le configurazioni master slave, che diventano necessarie quando si installano due barriere contrapposte da azionare contemporaneamente in apertura e chiusura. In questo caso, una scheda viene definita master, cioè quella a cui sono collegati tutti i dispositivi di comando e sicurezza, mentre l’altra lavora come slave, pilotata dalla master tramite gli ingressi di impulso e con gli ingressi di sicurezza cortocircuitati. Il documento mostra diversi schemi di collegamento, compresi casi in cui una 624 BLD pilota un’altra 624 BLD oppure una 624 MPS, e indica anche alcuni parametri di programmazione da impostare affinché la logica di coordinamento funzioni correttamente. Questa parte è molto importante perché rivela una delle applicazioni più professionali della centrale: la gestione di varchi con doppia barriera, dove il sincronismo tra i due lati deve essere affidabile e prevedibile.
Manuale di Istruzioni FAAC 624 BLD PDF
Se hai bisogno di consultare il manuale di istruzioni per il modello FAAC 624 BLD, qui di seguito trovi la versione PDF ufficiale, facilmente scaricabile. Il manuale rappresenta una risorsa fondamentale per l’installazione, la configurazione e la manutenzione del dispositivo, fornendo informazioni dettagliate e indicazioni pratiche per un utilizzo corretto e sicuro dell’automazione. Scaricando il documento potrai avere sempre a portata di mano tutte le istruzioni necessarie per sfruttare al meglio le funzionalità del tuo FAAC 624 BLD.
