In questa pagina è possibile scaricare gratuitamente il manuale di istruzioni in formato PDF per la barriera automatica FAAC B680H. Il manuale fornisce tutte le informazioni necessarie per l’installazione, la configurazione, l’utilizzo e la manutenzione del dispositivo, oltre a preziosi consigli per garantire un funzionamento sicuro ed efficiente del sistema. Prima di procedere con qualsiasi operazione, si consiglia di consultare attentamente il documento per conoscere tutte le caratteristiche tecniche e le indicazioni fornite dal produttore.
Cosa Troverai nel Manuale Utente FAAC B680H
Il manuale della FAAC B680H è una guida tecnica molto ampia che in realtà contiene due documenti in uno: da una parte spiega la barriera veicolare B680H come macchina fisica, con la sua struttura meccanica e oleodinamica, dall’altra descrive l’apparecchiatura elettronica E680 che ne governa il funzionamento, la sicurezza, la programmazione e la diagnostica. Questo doppio livello è fondamentale per capire il senso del manuale, perché la barriera non viene presentata come un semplice braccio motorizzato, ma come un sistema completo in cui parte meccanica e parte elettronica lavorano insieme. Già dall’indice si vede questa impostazione: prima vengono trattate caratteristiche tecniche, dimensioni, installazione, bilanciamento, messa in funzione, manutenzione e inversione del verso di apertura della barriera, poi si passa alla scheda E680 con avvertenze, collegamenti, programmazione, setup, configurazioni master/slave, interblocco e tabelle delle logiche di funzionamento. Questo significa che il manuale non serve solo a montare il prodotto, ma a comprenderne l’intero comportamento operativo, dalla fondazione fino alla regolazione delle logiche elettroniche.
Le avvertenze iniziali sono molto severe e seguono la tradizione della documentazione FAAC per automazioni professionali. Il manuale insiste sul fatto che una installazione errata o un uso scorretto possono provocare gravi danni alle persone, e per questo richiede che tutte le istruzioni vengano seguite attentamente. Si ribadisce che il prodotto è stato progettato per un uso preciso, cioè come barriera veicolare, e che ogni utilizzo diverso può compromettere l’integrità del sistema o creare pericoli. Viene anche richiamata la necessità di rispettare le norme EN 12604, EN 12605, EN 12453 e EN 12445, di prevedere a monte dell’impianto un interruttore onnipolare e un differenziale da 0,03 A, di verificare l’efficienza dell’impianto di terra e di montare almeno una segnalazione luminosa e un cartello di avviso. Il manuale ricorda inoltre che l’automazione dispone di una sicurezza intrinseca antischiacciamento basata sul controllo di coppia, ma che la soglia di intervento deve comunque essere verificata secondo le norme applicabili. Questo insieme di avvertenze ha un significato preciso: la B680H viene considerata una quasi macchina, e infatti il manuale riporta sia la dichiarazione di incorporazione sia la dichiarazione di conformità per gli aspetti EMC e RoHS, chiarendo che la barriera non deve essere messa in servizio finché il sistema finale nel quale è incorporata non sia stato dichiarato conforme.
Quando il manuale descrive la barriera vera e propria, la presenta come un’automazione composta da una sbarra in alluminio bianca con adesivi rifrangenti, eventualmente completabile con luci di segnalazione, da un cofano di copertura e da un montante in acciaio. All’interno del cofano si trova l’operatore, che non è un motore tradizionale a riduttore semplice, ma un sistema più sofisticato: c’è una centralina oleodinamica, ci sono due pistoni tuffanti e un bilanciere che traduce il movimento dei pistoni nella rotazione della sbarra. Il bilanciamento è affidato a una molla montata su uno dei pistoni, mentre l’elettronica di controllo è alloggiata a sua volta all’interno del montante in un contenitore dedicato. Il manuale sottolinea che il sistema è dotato di sicurezza antischiacciamento elettronica regolabile, di un dispositivo che garantisce l’arresto e il blocco della sbarra in qualsiasi posizione e di uno sblocco manuale per le situazioni di black-out o disservizio. Questa descrizione iniziale è importante perché spiega che la B680H non è una barriera elettromeccanica semplice, ma un sistema brushless-oleodinamico con controllo evoluto della posizione.
Le caratteristiche tecniche rafforzano questa impressione. Il manuale indica che l’alimentazione di rete può andare da 100 a 240 volt a 50-60 Hz, mentre il motore elettrico è brushless a 36 Vdc. La potenza assorbita è di 240 watt, la corrente a 230 volt è circa 1,1 ampere, la velocità del motore varia da 1000 a 6000 giri al minuto e la portata della pompa arriva fino a 3,2 litri al minuto. La coppia resa può arrivare a 370 Nm, l’olio da utilizzare è FAAC HP OIL e la quantità è di circa 1,2 litri. Il sistema antischiacciamento e il rallentamento sono entrambi elettronici con encoder assoluto, la temperatura di esercizio va da -20 a +55 gradi, il grado di protezione è IP56 e la macchina è dichiarata per servizio continuo a +55 °C. Il manuale specifica inoltre che il tempo di apertura e chiusura, rallentamenti compresi, può andare da 1,5 secondi con sbarra da 2 metri fino a 6 secondi in apertura e 9 in chiusura con sbarra da 8 metri. Questa progressione fa capire che il modello è pensato per coprire una gamma ampia di lunghezze asta, ma che la dinamica della movimentazione cambia in modo rilevante in funzione della configurazione.
La parte dedicata alle predisposizioni e alle verifiche preliminari è molto concreta. Il manuale chiede di assicurarsi che la sbarra non incontri ostacoli nel suo movimento e che non vi siano cavi aerei di tensione nella traiettoria. Le caratteristiche del terreno devono garantire una sufficiente tenuta del plinto di fondazione, nella zona di scavo non devono essere presenti tubazioni o cavi e, se il corpo barriera è esposto al traffico veicolare, è consigliata una protezione contro urti accidentali. Inoltre bisogna verificare la presenza di una presa di terra efficiente. Il documento spiega che la piastra di fondazione deve essere murata in modo da consentire un accesso agevole allo sportello della barriera, e insiste sulla perfetta stabilità del plinto. Anche la disposizione delle guaine per i cavi richiede attenzione: per ragioni di ingombro, devono passare su uno dei lati dello spazio predisposto nella base barriera. Questo insieme di indicazioni fa capire che l’installazione della B680H non è solo una questione di collegare fili e avvitare bulloni, ma parte dalla corretta preparazione del sito e della fondazione.
Il montaggio meccanico della barriera è spiegato con una sequenza molto precisa. Il montante va fissato alla piastra di fondazione con i quattro dadi in dotazione, orientando l’unità idraulica verso l’interno della proprietà. Prima di procedere oltre, l’operatore va predisposto per il funzionamento manuale, poi si rimuove e si conserva la vite di sfiato. Successivamente si porta il bilanciere in posizione orizzontale, si rimuove il perno di fissaggio superiore del pistone sul lato sbarra e su questo si montano guidamolla, molla di bilanciamento e ghiera di regolazione del precarico nel verso corretto. Il manuale specifica che il corretto foro di fissaggio del pistone va scelto in base alle tabelle di equilibratura, e che anche il pistone opposto deve essere montato in modo simmetrico. Un dettaglio molto importante è che, a barriera aperta, la molla non deve risultare compressa. Poi si passa all’assemblaggio della sbarra con la tasca di fissaggio e, se l’asta è in più spezzoni, il manuale prevede una procedura specifica di montaggio del tratto aggiuntivo. Seguono la regolazione degli arresti meccanici di finecorsa e la verifica del bilanciamento. Il documento precisa che il cofano va fissato solo dopo che montaggio meccanico, cablaggio e messa in funzione sono completati, segno che la struttura esterna non deve intralciare le regolazioni iniziali.
Il bilanciamento è trattato come un’operazione essenziale e non facoltativa. Il manuale dice chiaramente che la barriera non viene consegnata già bilanciata in fabbrica, per cui questa procedura deve essere svolta in cantiere. La sbarra è considerata correttamente bilanciata quando, con l’operatore sbloccato e la barriera in manuale, l’asta rimane ferma attorno ai 45 gradi. Per ottenere questo risultato bisogna installare prima l’asta e tutti gli accessori previsti nella configurazione finale, verificare che l’operatore sia sbloccato e poi controllare il comportamento della sbarra. Se tende ad aprirsi, occorre ruotare la ghiera di precarico della molla in senso antiorario; se tende a chiudersi, la ghiera va ruotata in senso orario. Questa parte è molto importante perché mostra che il bilanciamento non è un dettaglio secondario, ma una condizione necessaria per il corretto lavoro del sistema oleodinamico e per la regolarità del movimento.
Per la messa in funzione, il manuale rinvia alla parte dedicata alla scheda elettronica E680, e questo conferma la stretta integrazione tra meccanica ed elettronica. Dopo i collegamenti, bisogna applicare l’adesivo di segnalazione pericolo sul montante e procedere a una verifica funzionale accurata dell’automazione e di tutti gli accessori collegati. Il manuale richiede anche che al cliente vengano consegnati il manuale utente e la documentazione richiesta dalle norme vigenti, oltre a una spiegazione del corretto funzionamento e delle zone di potenziale pericolo. Ancora una volta emerge il carattere professionale del documento, che non si limita alla tecnica di montaggio ma include anche il corretto passaggio di consegne all’utilizzatore finale.
La procedura di funzionamento manuale è descritta con cura perché rappresenta la gestione dell’emergenza. In caso di mancanza di alimentazione o di guasto, bisogna usare la chiave di sblocco, che può essere triangolare standard oppure personalizzata opzionale. La chiave va inserita nella serratura e ruotata in senso antiorario fino a battuta, poi si può effettuare manualmente la manovra di apertura o chiusura della sbarra. Il manuale aggiunge un dettaglio importante: con asta sbloccata, il motore potrebbe comunque attivarsi per circa tre secondi, ed è un comportamento normale legato alla funzione Hold Close / Hold Open. Per il ripristino del funzionamento normale, prima di reinserire il sistema di blocco bisogna togliere alimentazione all’impianto per evitare partenze involontarie, poi ruotare la chiave nel senso opposto fino all’arresto ed estrarla. È un procedimento semplice solo in apparenza, ma il manuale lo tratta come un’operazione che va fatta con consapevolezza per evitare rischi o movimenti inattesi.
La manutenzione è spiegata con particolare attenzione alla parte oleodinamica. Il manuale prescrive verifiche semestrali del corretto bilanciamento e dell’efficienza dei dispositivi di sicurezza, e dedica due sottocapitoli specifici al rabbocco dell’olio e allo spurgo dell’aria. Ogni sei mesi va controllato il livello dell’olio nel serbatoio, che deve trovarsi tra le due tacche dell’astina; per il rabbocco bisogna svitare il tappo di carico e utilizzare esclusivamente FAAC HP OIL. Per quanto riguarda lo spurgo, il manuale spiega che i prodotti FAAC vengono consegnati privi di aria nel circuito, ma manutenzioni, sostituzione di pezzi o trasporti non accurati possono introdurre aria, causando movimenti irregolari o diminuzione di coppia. Se il movimento della sbarra non è regolare, bisogna azionare la barriera elettricamente e, al termine dell’apertura, allentare e riavvitare leggermente la vite di spurgo del pistone con la molla, mentre al termine della chiusura si fa la stessa cosa sul pistone senza molla. Se necessario l’operazione va ripetuta più volte fino a ottenere un moto regolare. Il manuale avverte anche che i pistoni contengono olio in pressione, quindi occorre non allentare eccessivamente le viti. Questo capitolo è molto importante perché mostra come la B680H conservi una vera anima oleodinamica, che richiede controlli specifici e non solo manutenzione elettrica o meccanica.
Un’altra parte interessante riguarda l’inversione del verso di apertura. Il manuale spiega che il verso di apertura è determinato già in fase di montaggio dalla posizione del guidamolla, della molla e della ghiera di precarico sul pistone situato sul lato di discesa della sbarra. Se però si rende necessario invertire il verso, la procedura non è banale: bisogna sbloccare l’operatore, portare la sbarra in verticale, rimuovere l’asta, liberare il tuffante dal bilanciere, smontare ghiera, molla e guidamolla, trasferire il tutto sul lato opposto e riassemblare il pistone nel foro corretto. Dopo aver rimontato l’asta, il sistema va nuovamente bilanciato e infine bisogna invertire il collegamento dei cavi motore. Questo passaggio è significativo perché dimostra che la barriera è progettata per adattarsi a layout diversi del varco, ma che il cambio di verso richiede una vera riconfigurazione meccanica ed elettrica.
Il capitolo accessori dimostra quanto il sistema sia modulare. Il manuale spiega il montaggio di una fotocellula sul profilo laterale del cofano, che è già predisposto con fori dedicati, e fornisce indicazioni anche per l’installazione del kit luci asta a LED, che aumenta la visibilità dell’asta stessa. Le luci vanno collegate all’uscita Out 4 della scheda elettronica, configurandone il comportamento nella modalità desiderata. Viene specificato che, se il cordone luminoso non si accende, può essere necessario invertire la polarità del collegamento, e che la guaina termorestringente sul cavo va riscaldata per garantire la tenuta all’acqua. È prevista anche la possibilità di montare un’antenna ricevente sul lampeggiatore semaforico integrato o sul supporto plastico dedicato. In pratica, il manuale mostra una barriera predisposta per essere arricchita con dispositivi che migliorano visibilità, controllo radio e sicurezza del varco.
La seconda metà del manuale è dedicata all’apparecchiatura elettronica E680, che rappresenta il vero centro logico del sistema. La scheda lavora con alimentazione di rete tra 100 e 240 volt, ma internamente utilizza una tensione continua di 36 Vdc ed è progettata per il motore brushless della B680H. L’alimentazione accessori è a 24 Vdc con corrente massima di 800 mA, quindi più elevata rispetto a molte centrali tradizionali, e le protezioni sono affidate a quattro fusibili autoripristinanti. Il manuale elenca un’architettura molto ricca: ingressi OPEN, CLOSE, FSW, STOP ed EMR, connessione BUS 2Easy, loop detector integrato, connessione motore, encoder, radio, sensore di sfondamento, batteria d’emergenza, lampeggiatore semaforico e luci asta. Sono presenti anche quattro uscite programmabili principali, più ulteriori uscite dedicate alle luci della sbarra. La presenza dell’encoder è particolarmente importante perché il manuale spiega che proprio grazie a questo sensore di posizione la barriera può rilevare l’angolo dell’asta e realizzare una sicurezza antischiacciamento molto precisa, con possibilità di inversione del moto quando viene rilevato un ostacolo.
I collegamenti elettrici della E680 seguono una logica coerente con quella delle centrali FAAC più moderne. Gli ingressi OPEN e CLOSE sono normalmente aperti, le sicurezze di chiusura FSW, lo STOP e l’emergenza sono normalmente chiusi e, se non usati, devono essere ponticellati verso GND. Il manuale dedica un capitolo specifico alle fotocellule a relè e alle fotocellule BUS. Le coppie BUS possono arrivare fino a otto, sette destinate alla sicurezza in chiusura e una con funzione di impulso OPEN. Ogni coppia va indirizzata con i DIP-switch di trasmettitore e ricevitore, usando lo stesso indirizzo per entrambi e assicurandosi che non esistano duplicazioni. La scheda prevede poi un menu dedicato alla memorizzazione dei dispositivi BUS, che va eseguita dopo il collegamento. Il manuale spiega molto bene anche come il display mostri lo stato del BUS e come possano comparire segnalazioni di corto circuito o di errore di indirizzamento. Questa parte rende chiaro che la E680 non è soltanto una scheda di comando motore, ma un vero nodo di comunicazione per accessori intelligenti.
La programmazione della E680 è molto articolata e si divide in configurazione base, avanzata ed esperto. Nella configurazione base si impostano i parametri principali, a partire dalla configurazione della barriera, fortemente legata alla lunghezza dell’asta e alla quantità di accessori. Il manuale mette in guardia in modo molto esplicito: selezionare un default relativo a una massa minore di quella realmente installata può provocare danni irreversibili all’asta e alla struttura della barriera. Oltre a questo parametro, si impostano la logica di funzionamento, il tempo di pausa, la velocità di apertura e chiusura, l’attivazione dei loop, la sensibilità delle spire, la movimentazione manuale del motore e l’apprendimento dei tempi di lavoro e dei finecorsa. La sezione avanzata entra invece nel dettaglio di forza motore in apertura e chiusura, prelampeggio, tempi, uscite programmabili e molte altre funzioni. La configurazione esperto consente una personalizzazione ancora più spinta delle logiche. Questa struttura a tre livelli mostra che la scheda è stata progettata per adattarsi tanto a installazioni standard quanto a impianti molto particolari, ma richiede che l’installatore sappia bene quale livello di intervento è necessario.
Il manuale dedica spazio anche ai loop detector integrati, che servono a gestire le spire magnetiche per il rilevamento dei veicoli. La scheda consente la regolazione della sensibilità, la calibrazione dei loop e la definizione della loro funzione come apertura o sicurezza/chiusura. I tasti SW4 e SW5 sono dedicati proprio alla calibrazione dei loop 1 e 2. In più, il documento spiega che la scheda può lavorare in configurazione master/slave, può gestire un interblocco e può essere collegata a una batteria d’emergenza che assicura la continuità di servizio in assenza temporanea di alimentazione. Questo amplia ulteriormente il quadro: la B680H non è solo una barriera singola da ingresso privato, ma un sistema che può essere inserito in configurazioni più complesse e integrate.

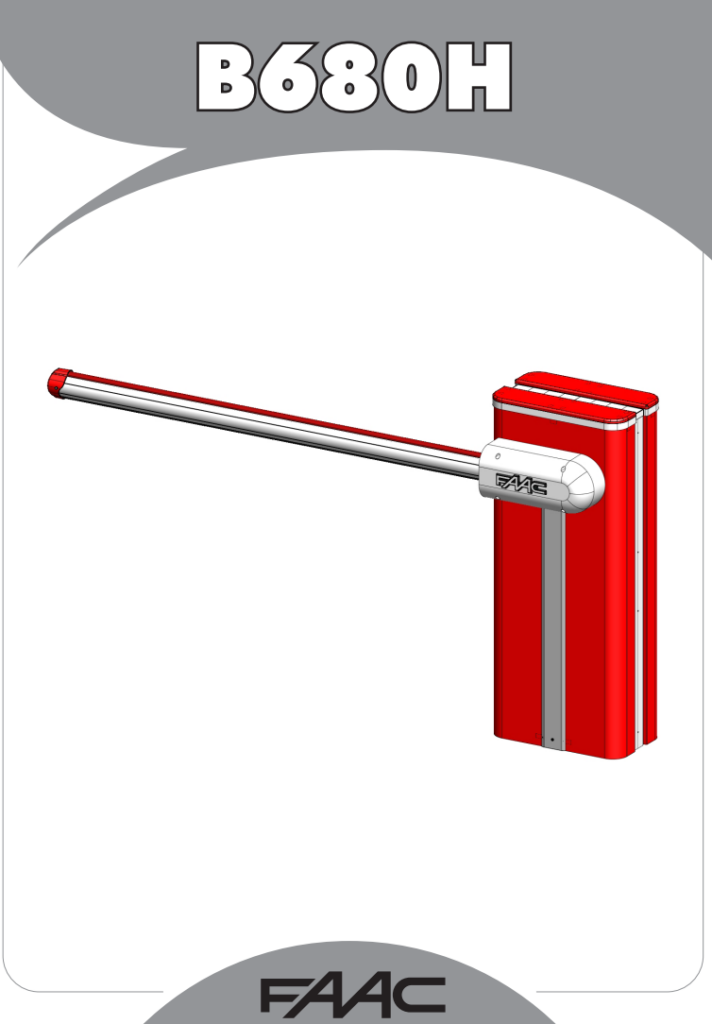

Manuale Istruzioni FAAC B680H PDF
Se hai bisogno di consultare tutte le informazioni tecniche e operative relative al sistema FAAC B680H, il manuale di istruzioni ufficiale rappresenta la risorsa più completa e affidabile. All’interno del manuale troverai dettagli su installazione, configurazione, manutenzione e risoluzione dei problemi, utili sia per i professionisti che per gli utenti privati. Per facilitarti nella consultazione, qui di seguito mettiamo a disposizione il manuale FAAC B680H in formato PDF, pronto per essere scaricato gratuitamente.
