In questa pagina puoi trovare il manuale di istruzioni in formato PDF per il modello Genius JA592, disponibile per il download gratuito. Il manuale contiene tutte le informazioni necessarie per l’installazione, l’utilizzo e la manutenzione corretta del dispositivo, inclusi suggerimenti utili, indicazioni di sicurezza e la risoluzione dei problemi più comuni. Scaricando il manuale potrai consultare facilmente ogni dettaglio tecnico e avere sempre a portata di mano le risposte alle tue domande sull’apparecchio.
Cosa Troverai nel Manuale Utente Genius JA592
Il manuale della centralina Genius JA592 è una guida d’uso e installazione per un’apparecchiatura di comando destinata ad automazioni per cancelli a battente a 230 V, progettata per gestire due operatori (anta 1 e anta 2) e i principali accessori di impianto, come lampeggiatore, elettroserratura, fotocellule e comandi locali/remoti. Il documento è costruito per portare l’installatore dalla sicurezza iniziale fino alla messa in servizio, con schemi di cablaggio e una programmazione “hardware” basata su microinterruttori e su una procedura di autoapprendimento dei tempi.
All’inizio il manuale concentra l’attenzione sulle avvertenze di sicurezza e sugli obblighi dell’installatore. Viene richiesto di togliere sempre alimentazione prima di intervenire, di predisporre a monte un interruttore adeguato e di rispettare la separazione tra cablaggi di potenza e cablaggi di comando/sicurezza per ridurre disturbi e malfunzionamenti. In parallelo, la parte “avvertenze per l’installatore” richiama le norme europee tipiche dei cancelli motorizzati e la necessità di verificare le soglie della protezione antischiacciamento, spiegando che il controllo di coppia è una sicurezza intrinseca ma va comunque validato secondo norma e secondo il contesto dell’impianto.
Dopo la sicurezza, il manuale riassume le caratteristiche tecniche della scheda. Vengono dichiarati l’ingresso di rete a 230 V~ 50 Hz con tolleranze, l’assorbimento della centralina, la potenza massima comandabile per i motori e i limiti di corrente disponibili per gli accessori in bassa tensione, insieme al campo di temperatura di esercizio. In questa sezione viene anche chiarito che la JA592 supporta più logiche di funzionamento selezionabili, tempi di lavoro programmabili fino a un massimo indicato, tempi di pausa predefiniti e ritardi tra le ante in apertura/chiusura, oltre alla regolazione della forza su più livelli indipendenti per ciascun motore. Il manuale inquadra quindi la scheda come un controllo completo sia per impianti a due ante sia per applicazioni ad anta singola, con precise limitazioni su quali morsetti usare in quel caso.
Un passaggio molto utile è quello su layout e componenti, perché mette in relazione le serigrafie della scheda con i connettori reali e con i LED di diagnostica. Vengono identificati i gruppi morsettiera e i loro ruoli: la morsettiera di alimentazione di rete, quella per i motori e il lampeggiatore, quella per accessori e ingressi di comando/sicurezza, quella dedicata a lampada spia ed elettroserratura, e la morsettiera per finecorsa e/o encoder. Il manuale descrive anche i fusibili di protezione e il pulsante di apprendimento dei tempi, e spiega come interpretare i LED associati agli ingressi e ai finecorsa, oltre al LED specifico di apprendimento che segnala stati diversi tra cancello fermo, cancello in movimento e procedura di autoapprendimento.
La sezione dei collegamenti elettrici è organizzata per morsettiera e accompagna lo schema generale con regole pratiche che evitano errori frequenti. Per l’alimentazione viene richiesto il collegamento del conduttore di terra al morsetto dedicato e viene sottolineato che la messa a terra è obbligatoria per il corretto funzionamento e per la sicurezza; è anche richiamata l’attenzione sul rispetto della sequenza fase/neutro. Per i motori viene chiarito come collegare M1 e M2 e che il secondo motore non va usato nel caso di anta singola; per il lampeggiatore è prevista un’uscita a 230 V~ entro il limite dichiarato.
La parte sugli ingressi di comando spiega la differenza tra comando di apertura totale e comando di apertura parziale, collegati rispettivamente a due ingressi distinti, e mette in evidenza che i comandi sono contatti normalmente aperti e che, quando se ne installano più di uno con la stessa funzione, i contatti si mettono in parallelo. Il manuale dedica attenzione anche al comando di stop, che è normalmente chiuso e che, se replicato su più dispositivi, richiede collegamento in serie; se lo stop non è installato, viene indicato di ponticellare i morsetti per non lasciare l’ingresso “aperto” e quindi attivo in modo permanente. Questa logica di ponticellamento è ripetuta anche per le sicurezze, perché la scheda si aspetta contatti normalmente chiusi: se una protezione non è presente, l’ingresso deve risultare comunque chiuso tramite ponte.
Un capitolo specifico, molto illustrato, riguarda il collegamento di fotocellule e dispositivi di sicurezza. Il manuale propone di scegliere prima il “ruolo” della sicurezza in base alla zona da proteggere, distinguendo tra protezioni attive solo in apertura, solo in chiusura o in entrambe le direzioni, e mostra diversi schemi tipici, chiarendo che dispositivi con la stessa funzione vanno collegati in serie e che devono essere usati contatti N.C. La logica di intervento delle sicurezze è descritta anche in relazione alle logiche di funzionamento selezionate: in alcune logiche la protezione in chiusura può invertire il movimento, in altre può arrestare e invertire solo al disimpegno, e in certe modalità può limitarsi a interrompere il ciclo. Questo rende evidente che cablaggio e programmazione devono essere coerenti per ottenere il comportamento atteso.
Nel cablaggio accessori, la guida spiega la disponibilità dell’alimentazione 24 Vdc per dispositivi esterni entro il limite di corrente indicato e introduce un morsetto dedicato al negativo dei trasmettitori fotocellula, pensato per abilitare la funzione failsafe. Il failsafe, quando attivato, fa eseguire alla centralina un controllo delle fotocellule prima di ogni manovra, proprio perché l’impianto non deve muoversi se la catena di sicurezza è guasta. Sul lato segnalazioni e serrature, il manuale indica l’uscita per lampada spia a 24 Vdc entro una potenza massima e l’uscita dedicata all’elettroserratura a 12 Vac, richiamando il rispetto dei limiti per non compromettere il funzionamento complessivo. È presente anche un connettore rapido a 5 pin per accessori specifici, con la prescrizione di inserire o rimuovere l’accessorio solo a tensione tolta.
Una sezione tecnica importante è dedicata ai finecorsa e agli encoder, perché da questi dipende la qualità del rallentamento e dell’arresto. Il manuale spiega che gli ingressi finecorsa possono essere usati per fermare l’anta oppure per far partire il rallentamento, in funzione della programmazione, e che si può anche usare un encoder per rilevare la posizione angolare e ottenere punti di rallentamento e di stop più “intelligenti” rispetto al semplice tempo di lavoro. Viene sottolineato che finecorsa ed encoder possono essere combinati, per esempio per arrestare il movimento prima della battuta meccanica, e sono illustrati gli schemi di cablaggio in diverse configurazioni.
La programmazione della JA592 non è basata su display, ma su due banchi di microinterruttori, DS1 e DS2. Il manuale spiega che DS1 governa soprattutto la regolazione della forza per ogni anta, la scelta della logica di funzionamento e, nelle logiche automatiche, anche il tempo di pausa prima della richiusura, oltre al ritardo d’anta in chiusura, all’abilitazione del failsafe e alla funzione di “colpo d’inversione” e “colpo d’ariete”, pensate per facilitare lo sgancio e l’aggancio dell’elettroserratura con una breve spinta controllata. DS2 gestisce invece parametri legati al coordinamento delle ante e delle sicurezze, come il ritardo in apertura tra le due ante e la modalità di reazione alle fotocellule in chiusura, scegliendo tra inversione immediata oppure inversione al disimpegno. Il valore pratico di questa sezione è che il manuale collega esplicitamente ogni scelta ai suoi effetti sul movimento del cancello, quindi non si tratta di “settaggi astratti” ma di comportamenti misurabili in campo.
La parte di messa in funzione comincia dalla verifica dei LED, perché la scheda usa l’indicazione luminosa per confermare se un ingresso è “chiuso” o “aperto” e quindi se un comando o una sicurezza risultano attivi. Il manuale specifica anche il comportamento del LED di apprendimento, che a cancello fermo indica una condizione, durante movimento o pausa segue la lampada spia, e durante l’apprendimento lampeggia con una cadenza dedicata, così che l’installatore capisca immediatamente in che stato si trova la centralina.
Sempre nella messa in servizio, il manuale propone una verifica del senso di rotazione e della forza: dopo aver impostato i microinterruttori secondo le esigenze, si porta manualmente il cancello circa a metà corsa, si rialimenta e si invia un comando di apertura totale per controllare che il movimento sia effettivamente di apertura; se il primo impulso producesse una chiusura, viene indicato di togliere tensione e invertire le fasi del motore secondo quanto descritto. Questa sequenza serve anche a confermare che la forza impostata sia adeguata e, se si usano operatori oleodinamici, il manuale evidenzia l’esigenza di impostare la forza al livello massimo previsto dalla scheda.
Il capitolo più “procedurale” è quello sull’apprendimento dei tempi di funzionamento, che determina il tempo di apertura/chiusura e, se previsto, i rallentamenti. Il manuale avverte in modo netto che durante la procedura di apprendimento le sicurezze risultano disattivate, quindi l’operazione va svolta senza transiti nell’area di manovra. L’apprendimento può essere eseguito senza finecorsa, con finecorsa oppure con encoder, e in ciascun caso viene proposta una modalità “semplice” e una “completa”. Nella modalità semplice la scheda registra una sequenza minima e rende il cancello operativo rapidamente; nella modalità completa, invece, l’installatore impartisce una serie di impulsi di comando in punti precisi per “insegnare” rallentamenti e arresti delle due ante, con regole particolari quando è presente una sola anta, perché la centralina richiede comunque una sequenza completa di impulsi per chiudere correttamente la procedura. Il manuale aggiunge anche note pratiche sul fatto che, se durante i cicli si interrompe ripetutamente la corsa, il rallentamento può non risultare ripetibile fino a quando non viene eseguito almeno un ciclo completo senza interruzioni, utile per interpretare comportamenti anomali subito dopo la prima messa in servizio.

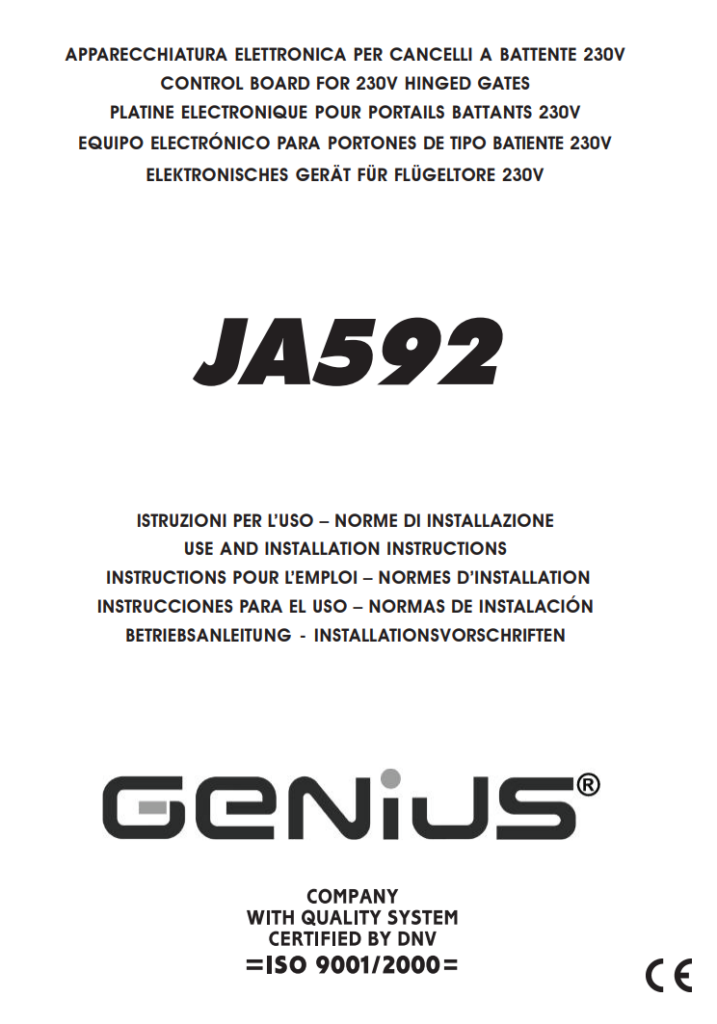

Manuale Istruzioni Genius JA592 PDF
