In questa pagina puoi trovare il manuale di istruzioni in formato PDF per il modello Honeywell BDR91, disponibile per il download gratuito. Il manuale contiene tutte le informazioni utili per l’installazione, l’uso e la manutenzione del dispositivo, con spiegazioni dettagliate delle funzioni e delle impostazioni principali. Scaricando il manuale potrai consultare facilmente le procedure raccomandate da Honeywell per garantire il corretto funzionamento del tuo BDR91 e risolvere eventuali problemi in modo rapido ed efficace.
Cosa Troverai nel Manuale Utente Honeywell BDR91
Il manuale del Honeywell BDR91 è una guida tecnica di installazione e messa in servizio per un modulo relè radio usato nei sistemi Honeywell Home (in particolare nelle architetture multizona come evohome, ma anche in altre configurazioni radio della stessa famiglia). Il documento è pensato per l’installatore: spiega cosa fa il BDR91, come va cablato e posizionato, come si associa (bind) al controller o al termostato che lo comanda, come si verifica che la comunicazione radio sia corretta e come si resetta o si sostituisce un modulo già installato.
Nelle prime pagine il manuale inquadra il BDR91 come “attuatore” della logica di controllo: non misura la temperatura e non decide, ma chiude o apre un contatto a relè in risposta ai comandi ricevuti via radio. Viene chiarito per quali funzioni tipiche viene usato: consenso caldaia, comando pompa, comando valvola di zona, oppure altre funzioni a seconda della configurazione del sistema. Questa premessa serve a capire che il BDR91 è un pezzo di impianto elettrico e va trattato come tale: alimentazione, sicurezza e norme impiantistiche sono centrali.
La parte di sicurezza e installazione elettrica è impostata in modo prescrittivo. Viene richiesto di togliere alimentazione prima di intervenire, di usare un sezionamento idoneo e di rispettare le sezioni e i serraggi dei conduttori. Il manuale descrive i morsetti del relè e la loro funzione (contatto in uscita e alimentazione del modulo), chiarendo che il relè commuta un circuito esterno e che l’installatore deve scegliere il cablaggio coerente con la funzione (ad esempio caldaia o valvola) e con la tensione del circuito comandato. In questa sezione viene anche sottolineato che il BDR91 non va installato in modo “incollato” alla caldaia o a grandi masse metalliche se questo compromette la radio: l’ambiente elettromagnetico e la presenza di metallo incidono sulla portata e sulla stabilità di comunicazione.
Il manuale dedica poi spazio al posizionamento radio e alle buone pratiche di installazione in campo. L’idea è evitare che il modulo si trovi in una “gabbia” o troppo vicino a superfici metalliche, tubazioni, quadri elettrici chiusi o altri apparati che schermano o disturbano. Questa parte è importante perché, nella pratica, molti problemi attribuiti al cablaggio sono invece problemi di qualità del collegamento radio.
Il cuore operativo del documento è la procedura di associazione (binding). Il manuale descrive come mettere il BDR91 in modalità di apprendimento usando il pulsante frontale e come riconoscere lo stato tramite il LED, poi come eseguire dal controller (o dal dispositivo master del sistema) la procedura di aggiunta dell’attuatore, finché il sistema conferma che il relè è stato registrato. È anche spiegato che il BDR91 può essere assegnato a ruoli diversi in base a come viene “dichiarato” durante la procedura (ad esempio relè caldaia o relè valvola), e che questa scelta è decisiva perché determina quando il relè commuta durante il funzionamento reale.
Dopo l’associazione, il manuale guida il collaudo: viene descritta una verifica funzionale tipica in cui si forza una richiesta di calore o si cambia lo stato del controllo, osservando il LED del BDR91 e ascoltando/vedendo l’effettiva commutazione del relè. In questa fase il documento aiuta a distinguere tre casi: radio corretta ma cablaggio errato (il relè commuta ma l’impianto non reagisce), cablaggio corretto ma radio assente (il relè non commuta mai), oppure commutazioni intermittenti dovute a segnale radio instabile.
Una sezione dedicata al reset spiega come cancellare le associazioni memorizzate nel BDR91 per riutilizzarlo in un altro impianto o sostituire un modulo senza “ereditare” configurazioni precedenti. Il reset viene descritto come sequenza di pressione del pulsante con segnali LED specifici, e il manuale insiste sul fatto che un reset incompleto è una causa tipica di mancata associazione o di comportamenti incoerenti dopo una sostituzione.
Infine, il manuale chiude con indicazioni di risoluzione problemi orientate ai sintomi più comuni: LED che non entra in modalità di binding, associazione che fallisce, relè che commuta ma non attiva il carico, oppure comunicazione che si perde dopo l’installazione. La logica proposta è sempre la stessa: verificare alimentazione e morsetti, verificare ruolo assegnato nel sistema, verificare posizione e distanza radio, e solo dopo concludere che il modulo è guasto.

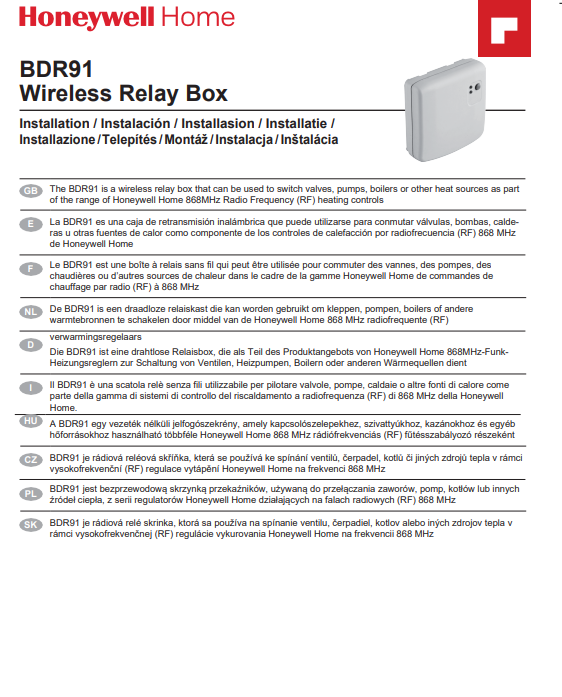

Manuale Istruzioni Honeywell BDR91 PDF
Se hai bisogno di consultare tutte le informazioni tecniche e le istruzioni dettagliate per l’installazione e l’utilizzo del tuo dispositivo, qui puoi trovare il manuale di istruzioni Honeywell BDR91 in formato PDF. Questo documento ufficiale ti guiderà passo dopo passo attraverso le principali funzionalità, la configurazione e la risoluzione dei problemi più comuni, aiutandoti a sfruttare al meglio il tuo apparecchio. Scaricando il manuale, avrai sempre a portata di mano una risorsa completa e semplice da consultare ogni volta che ne avrai bisogno.
