In questa pagina è possibile scaricare gratuitamente il manuale di istruzioni in formato PDF per il ripartitore di calore Honeywell 205S – 2025C. Il manuale fornisce tutte le informazioni necessarie per una corretta installazione, configurazione e utilizzo dell’apparecchio, oltre a dettagli utili per la manutenzione e la risoluzione dei problemi più comuni. Consultare il manuale è fondamentale per garantire un funzionamento efficiente e sicuro del dispositivo, oltre che per ottimizzare la gestione del consumo energetico nell’impianto di riscaldamento centralizzato.
Cosa Troverai nel Manuale Utente Ripartitore Honeywell 205S – 2025C
Il manuale del ripartitore Honeywell 205S / 2025C è una scheda tecnica d’uso “da lettura e gestione”, centrata su un punto: spiegare come il ripartitore E53205 comunica e, soprattutto, come interpreti correttamente ciò che compare sul display LCD durante la vita utile del dispositivo. Il documento non è un manuale “domestico” per l’utente finale, ma un riferimento per installatori, letturisti e chi gestisce la contabilizzazione, perché descrive modalità operative, codici visualizzati, casi speciali (errori, batteria, manomissione) e differenze tra modalità radio e standard di trasmissione.
La prima idea chiave del manuale è che il display non è statico: il ripartitore mostra in modo ciclico una sequenza di schermate. Viene spiegato che i dispositivi vengono consegnati dalla fabbrica in modalità Sleep, nella quale la misura non è attiva; in questa condizione il display alterna “Sleep”, la data di scadenza (giorno in cui il valore annuo viene memorizzato) e un “display variabile” con codici di configurazione, così da rendere chiaro che il misuratore è alimentato ma non sta ancora contabilizzando consumi.
Quando il ripartitore passa al normale funzionamento, la sequenza di visualizzazione cambia e include il valore di consumo energetico (il consumo corrente), poi due schermate di test del display “tutto attivo” e “tutto disattivo” per controllare che i segmenti LCD siano leggibili, quindi la data di scadenza, il valore alla data di scadenza (che nel manuale è indicato come valore “congelato” annuale), un checksum di controllo e il livello di valutazione (livello K), arrivando infine al “display variabile” che identifica configurazione radio/algoritmo/sistema di misura. Questo ciclo serve a far capire che un singolo numero visto al volo non è “tutto”: bisogna attendere la rotazione per distinguere consumo corrente, valore annuo e stati del dispositivo.
Il “display variabile” è uno dei punti centrali del manuale, perché condensa in pochi caratteri l’identità tecnica del ripartitore. Per la radio, il documento distingue codici diversi per le modalità S e C: “FS” identifica Walk-By e AMR in modalità S, mentre “FC” identifica Walk-By e AMR in modalità C. Se invece non è disponibile alcun sistema radio, compare “AL” associato all’algoritmo senza radio. Nella stessa logica il manuale mostra che il codice “2” identifica l’algoritmo 20x e che un altro “2” identifica il sistema di misura a 2 sensori (sensore sul radiatore e sensore per la temperatura ambiente).
Un’altra sezione importante spiega la differenza tra modalità S e modalità C dal punto di vista della trasmissione dati. In modalità S la comunicazione radio prevede la trasmissione parallela dei telegrammi Walk-By e AMR e include funzioni come l’offset (ritardo in giorni per l’invio dopo la data di scadenza o a inizio mese) e la possibilità di definire fino a due “giorni senza trasmissioni” nel fine settimana, con l’obbligo di lasciarne almeno uno. In modalità C il manuale evidenzia migliori capacità radio (potenza più alta) e la trasmissione parallela dei telegrammi Walk-By e OMS (Open Metering System), quindi orientata all’interoperabilità con ricevitori compatibili OMS; viene anche indicato che è possibile passare da una modalità all’altra.
Il manuale dedica spazio anche a ciò che può essere programmato prima della messa in servizio: tipo di sensore, sistema di misura a 1 o 2 sensori, fattori di valutazione K/KC/KQ per il calcolo del dispendio termico e la data di scadenza successiva, oltre a dati di identificazione del dispositivo. Per questa parte viene citata l’interfaccia IrDA a corto raggio e gli accessori di programmazione (adattatore HCAPH e testina WFZ.IRDA-USB) usabili con la suite di gestione, perché la parametrizzazione non avviene dal display ma tramite strumenti dedicati.
Dopo la descrizione del ciclo di visualizzazione “standard”, il documento entra nelle informazioni speciali, cioè i casi in cui sul display compaiono messaggi che richiedono attenzione. “Err 1” viene indicato come errore visualizzato fisso, mentre gli altri eventuali errori vengono mostrati in alternanza rapida con i valori dei consumi. È previsto anche il caso di “visualizzazione dei consumi omessa”, mostrata quando, a seguito di un errore di programmazione, i valori di consumo non sono validi e vengono sostituiti da un’indicazione di errore al posto dei numeri.
Un blocco specifico riguarda gli stati che interessano la gestione condominiale. La batteria scarica viene visualizzata in alternanza con i consumi al termine della vita utile (in base alla programmazione). La manipolazione o apertura dell’involucro può comparire come testo in chiaro alternato ai consumi oppure come indicazione discreta “c” sovrapposta alle schermate, proprio per segnalare che il dispositivo ha rilevato una condizione di manomissione. Viene anche indicata la schermata che segnala l’interfaccia IrDA attiva, utile durante lettura o programmazione in prossimità.
Nella fase di installazione e avvio, il manuale descrive la schermata “sistema radio attivato”, che indica la trasmissione dei telegrammi di installazione con una sequenza del tipo InSt8, InSt7 fino a InSt1. È presente anche un messaggio di messa in servizio che compare dopo il montaggio sulla piastra di installazione e precede il passaggio al normale ciclo di rotazione delle informazioni. Infine viene spiegato il messaggio relativo al sensore remoto: quando il ripartitore rileva un sensore remoto, visualizza un codice dedicato e adatta le modalità di misura di conseguenza.
Il manuale chiude con informazioni che servono a inquadrare il dispositivo nel sistema: la conformità normativa (DIN EN 834), la descrizione generale dei possibili sistemi di raccolta (Walk-By, AMR, gateway, M-Bus cablato o via RF) e le informazioni per gli ordini, che distinguono le varianti hardware in modalità C e modalità S e gli accessori di installazione e programmazione. Questa parte ribadisce implicitamente la finalità del documento: non insegnare “come si usa in casa”, ma spiegare come il ripartitore si comporta, come si legge e come si integra in una filiera di contabilizzazione.

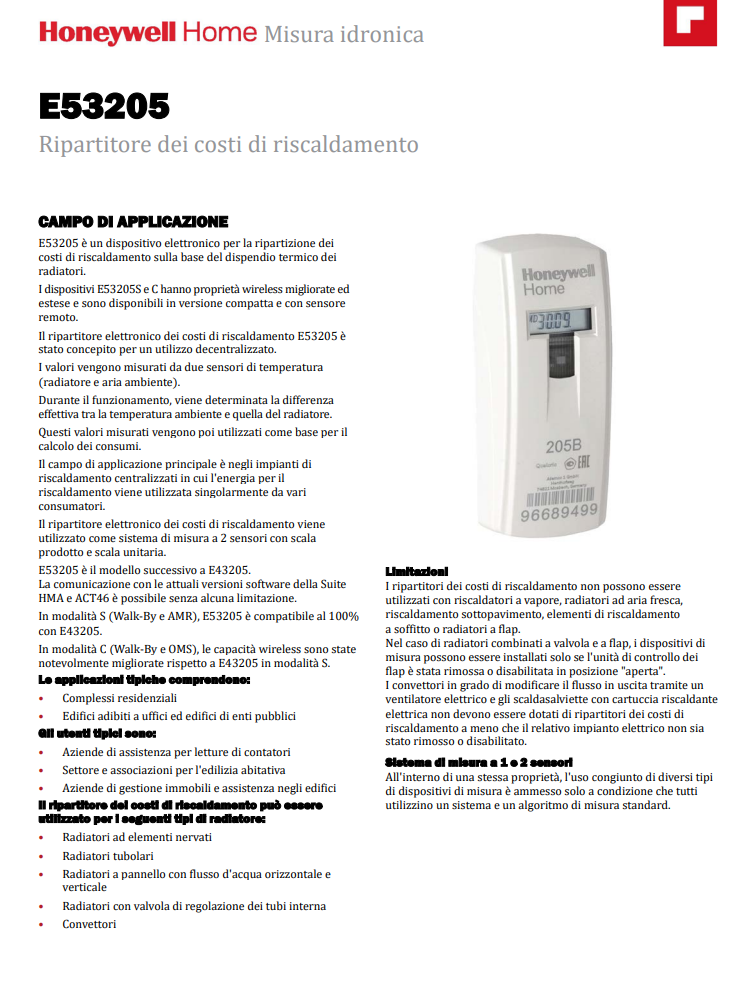

Manuale di Istruzioni Ripartitore Honeywell 205S – 2025C PDF
Se hai bisogno di consultare il manuale di istruzioni per il ripartitore di calore Honeywell 205S – 2025C, sei nel posto giusto. Qui troverai il documento ufficiale in formato PDF, utile per installatori, tecnici e utenti che desiderano approfondire il funzionamento e la corretta gestione del dispositivo. Scaricare il manuale ti permetterà di avere sempre a portata di mano tutte le informazioni necessarie per l’uso, la manutenzione e la risoluzione di eventuali problemi.
