In questa pagina puoi scaricare gratuitamente il manuale di istruzioni in formato PDF per Honeywell EvoHome, il sistema intelligente per il controllo del riscaldamento domestico. Il manuale fornisce tutte le informazioni necessarie per l’installazione, la configurazione e l’utilizzo ottimale del dispositivo, aiutandoti a gestire con semplicità la temperatura della tua casa in ogni ambiente. Segui le indicazioni dettagliate per sfruttare al meglio le funzionalità di EvoHome e assicurarti un comfort personalizzato e un risparmio energetico efficace.
Cosa Troverai nel Manuale Utente Honeywell EvoHome
Il manuale Honeywell Home evohome è una guida all’installazione (non un manuale utente) e quindi è costruito per accompagnare l’installatore lungo un percorso in quattro fasi: cablaggio dei componenti alimentati a rete, configurazione del regolatore evohome, accensione e associazione dei dispositivi wireless e, infine, test completo del sistema e ottimizzazione dei parametri. Il documento è fortemente “a procedura”, con schermate e azioni precise da eseguire sul controller, e con una logica chiave ripetuta più volte: conviene completare per prima cosa tutti i collegamenti elettrici e la posa dei dispositivi a rete, poi passare alla sincronizzazione radio dei componenti a batteria.
Nelle prime pagine il manuale inquadra evohome come sistema di controllo multizona per impianti di riscaldamento e, se previsto, per acqua calda sanitaria e perfino per raffrescamento, basato su comunicazione radio a 868 MHz. L’introduzione elenca i dispositivi tipici che possono far parte dell’impianto, come il regolatore centrale ATC928, i termostati da radiatore HR91/HR92, i relè BDR91, il termostato bollitore CS92, i sensori ambiente e i moduli per pavimento radiante o miscelazione, e chiarisce fin da subito che alcuni prodotti sono indicati come “obsoleti ma compatibili”, cioè ancora integrabili. Questo serve a far capire che la guida copre scenari modulari, non un solo kit fisso.
La Fase 1, dedicata al cablaggio, è impostata come “preparazione dell’impianto”. Qui il manuale spiega come installare il Modulo relè Wireless BDR91 quando deve comandare la caldaia, una valvola di zona o svolgere funzioni come commutazione caldo/freddo. Vengono date regole concrete di posa radio: montaggio su superficie non metallica e distanza minima da caldaia, oggetti metallici e altri dispositivi, perché il relè è sì cablato elettricamente ma comunica via radio e risente dell’ambiente. Nella stessa fase viene illustrata l’installazione del termostato bollitore CS92, che in realtà è un sistema composto da transceiver e da un solo sensore (a cinghia o a immersione): la guida descrive dove mettere il sensore sulla superficie del serbatoio e come collegarlo al transceiver, oppure come inserire la sonda in una guaina a immersione e assicurare un buon contatto termico, includendo avvertenze specifiche per bollitori non ventilati. La guida rinvia poi ai manuali specifici quando si installano moduli più complessi come HCE80/HCC80 per radiante, HM80 per valvola miscelatrice e R8810 OpenTherm Bridge, perché per questi componenti la parte di cablaggio è più ampia e dedicata.
La Fase 2 riguarda l’accensione e la prima configurazione del Regolatore evohome. Il manuale spiega che il controller viene fornito con batterie ricaricabili già cariche, ma che per l’uso normale deve essere appoggiato al supporto da tavolo o a parete, perché lì riceve alimentazione e mantiene cariche le batterie. Viene poi descritta la selezione della lingua e la configurazione Wi-Fi: il Wi-Fi non è obbligatorio per far funzionare il riscaldamento, ma abilita impostazione automatica di data e ora e l’accesso remoto tramite app su smartphone; per la registrazione servono ID specifici come MAC e CRC reperibili sull’etichetta interna o nelle schermate del controller. In questa fase viene anche chiarito un punto pratico per chi usa kit “Connected Pack”: alcuni dispositivi sono già associati di fabbrica al regolatore e avviare una nuova configurazione guidata può cancellare tali associazioni, costringendo a rifarle.
La Fase 3 è il cuore operativo della guida: l’accensione e la sincronizzazione (associazione) dei dispositivi con il controller. Il manuale distingue tra kit già preassociati e sistemi “aperti” in cui bisogna associare tutto. Le procedure sono descritte dispositivo per dispositivo, perché ognuno ha un modo diverso per entrare in modalità di associazione. Per i regolatori da radiatore HR91 e HR92 viene spiegato come inserire le batterie, avviare la modalità di sincronizzazione e attendere la conferma “FATTO” sul controller, ripetendo l’operazione per ogni radiatore della zona; viene poi descritta anche la posa fisica del regolatore sulla valvola del radiatore tramite adattatore e blocco meccanico. Per il CS92 viene spiegato come alimentare il transceiver e metterlo in associazione con pressione del pulsante, sempre con riscontro sul display del controller. Per i BDR91, la guida insiste sul reset preventivo delle vecchie associazioni (pressioni lunghe e poi brevi sul pulsante del relè fino alla sequenza LED corretta) prima di avviare la sincronizzazione, e distingue i casi d’uso: relè caldaia, relè per pompa di calore, relè per valvola ACS o relè per commutazione caldo/freddo, perché la scelta sul menu evohome determina come il sistema userà quel relè. È inoltre trattato l’OpenTherm Bridge R8810, con la stessa logica di reset e associazione, ma con l’avvertenza impiantistica che l’ingresso OpenTherm va collegato solo ai morsetti OpenTherm della caldaia e non ai morsetti “termostato ambiente”.
Un capitolo della stessa fase affronta anche le zone con valvole di zona e l’uso di sensori ambiente esterni al controller. Qui il manuale spiega che, se non si usa evohome come sensore di zona, bisogna associare un sensore ambiente (DTS92, T87RF, HCW82/HCF82) e poi associare anche il relè BDR91 che comanda la valvola di zona. Per i sensori vengono riportate procedure diverse: sul DTS92 si entra in menu installatore e si invia l’associazione; sul T87RF si usa una sequenza di tocchi e rotazione; sui sensori HCW82/HCF82 si preme il pulsante di sincronizzazione finché il LED indica la trasmissione. Questo blocco rende chiaro il principio: in evohome una zona è composta da “chi misura” e “chi attua”, e le due cose devono essere coerentemente associate al controller.
Quando si parla di pavimento radiante (HCE80/HCC80), la guida introduce un dettaglio importante: l’abilitazione della modalità raffrescamento sul controller radiante e sul sistema evohome deve essere fatta nell’ordine corretto, perché da essa dipende la possibilità di impostare setpoint di raffrescamento per zona. Inoltre viene spiegato che esistono versioni che richiedono una sincronizzazione “monofase” e versioni più vecchie che richiedono una sincronizzazione “bifase”, riconoscibile dal colore del LED della zona, e la guida fornisce la procedura corretta in base al colore. Anche per HM80 (valvola miscelatrice) viene spiegata la necessità di associare prima un sensore ambiente se evohome non funge da sensore e viene inserita una nota di progetto: il regolatore valvola miscelatrice non genera richiesta calore caldaia, quindi se si vuole una richiesta calore gestita da evohome si deve adattare il tipo di zona dopo l’associazione.
La Fase 4 è la fase di test e collaudo. Il manuale suggerisce una verifica funzionale semplice ma efficace: forzare setpoint di zona al minimo e al massimo per vedere se i radiatori/attuatori reagiscono e se la caldaia parte come previsto, ricordando però che i dispositivi a batteria, per risparmio energetico, comunicano in modo intermittente (tipicamente ogni pochi minuti) e quindi la risposta può non essere immediata. In più viene descritta una funzione dedicata del controller, “Verifica comunicazione RF”, che misura la qualità del collegamento radio tra evohome e i vari dispositivi. Qui il manuale spiega come interpretare i segnali: per i dispositivi a rete (BDR91, HCE80/HCC80) i LED lampeggiano da 1 a 5 volte per indicare da scarso a eccellente; per i dispositivi a batteria bisogna attivare una modalità test sul dispositivo stesso (con procedure dedicate su HR92, HR91, DTS92, HCW82/HCF82 e CS92) per ottenere una lettura significativa sul controller. Questa parte è molto utile perché trasforma l’installazione radio in un collaudo misurabile e non “a sensazione”.
Dopo il collaudo, il manuale introduce la sezione “Configurazione e modifiche”, che spiega come intervenire quando l’impianto non è “standard” o quando, a sistema installato, si vogliono affinare alcuni parametri. Vengono citati parametri come offset del sensore interno, cicli/ora, tempo minimo di on, emergenza, ottimizzazione e parametri dell’acqua calda, accessibili dal menu installatore. Viene anche spiegato un concetto tipico di evohome: la zona multi-locale, cioè una zona composta da più stanze in cui ogni radiatore resta controllato dal proprio regolatore ma condividono la stessa programmazione; in questo caso la guida chiarisce che non ha senso usare un sensore ambiente remoto separato perché la misura “di zona” è distribuita sui regolatori dei radiatori. Infine vengono descritte le procedure per sostituire componenti: cambiare un attuatore in una zona, cambiare un sensore, o sostituire un relè di caldaia/valvola di sistema/acqua calda, con la raccomandazione pratica di disalimentare o rimuovere le batterie dai dispositivi dismessi per evitare che continuino a cercare comunicazione e generare disturbi.
L’appendice chiude il manuale con schemi di cablaggio e esempi di sistemi. Qui trovi esempi di impianti monozona in cui evohome funge da sensore per tutta la casa, esempi di collegamento per caldaie tradizionali e caldaie combinate che richiedono alimentazione permanente, esempi con produzione ACS e riscaldamento a zone, collegamento di valvole di zona a due vie e relative note sul finecorsa, oltre a schemi di integrazione con OpenTherm e con pompe di calore in configurazioni differenti. Le ultime pagine includono considerazioni di conformità EMC, raccomandazioni su dove posizionare il controller per ridurre interferenze (distanze da metallo e da apparecchi elettronici), e i dati tecnici del regolatore evohome, includendo alimentazioni, banda RF 868 MHz e Wi-Fi 2,4 GHz.

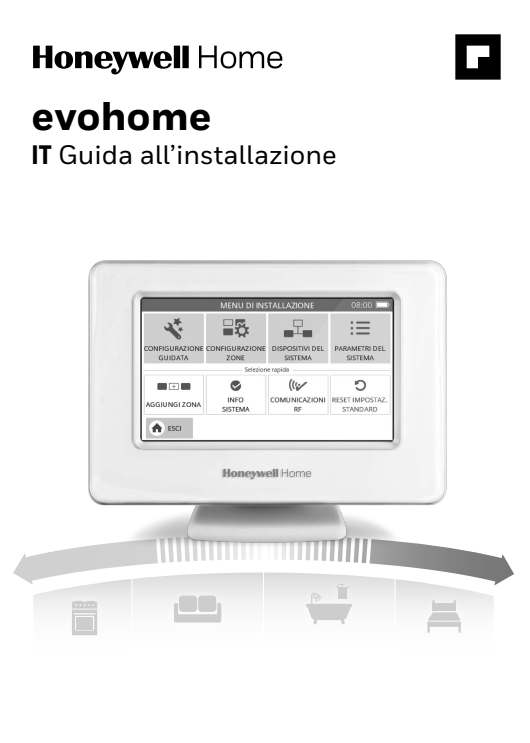

Manuale Istruzioni Honeywell EvoHome PDF
Se stai cercando informazioni dettagliate su come installare, configurare e utilizzare al meglio il tuo sistema di riscaldamento Honeywell EvoHome, avere a disposizione il manuale di istruzioni ufficiale può rivelarsi fondamentale. Qui di seguito ti offriamo la possibilità di scaricare gratuitamente il manuale in formato PDF, così da poter consultare facilmente tutte le indicazioni necessarie direttamente dal tuo dispositivo, ogni volta che ne hai bisogno.
