In questa pagina puoi trovare il manuale di istruzioni in formato PDF per il termostato Honeywell CM507A, disponibile per il download gratuito. Il manuale fornisce tutte le informazioni necessarie per l’installazione, la configurazione e l’utilizzo ottimale del dispositivo. Seguendo le indicazioni riportate potrai programmare facilmente il termostato, regolare la temperatura secondo le tue esigenze e risolvere eventuali dubbi o problematiche. Scarica il documento per avere sempre a portata di mano una guida completa e dettagliata sull’uso del tuo Honeywell CM507A.
Cosa Troverai nel Manuale Utente Termostato Honeywell CM507A

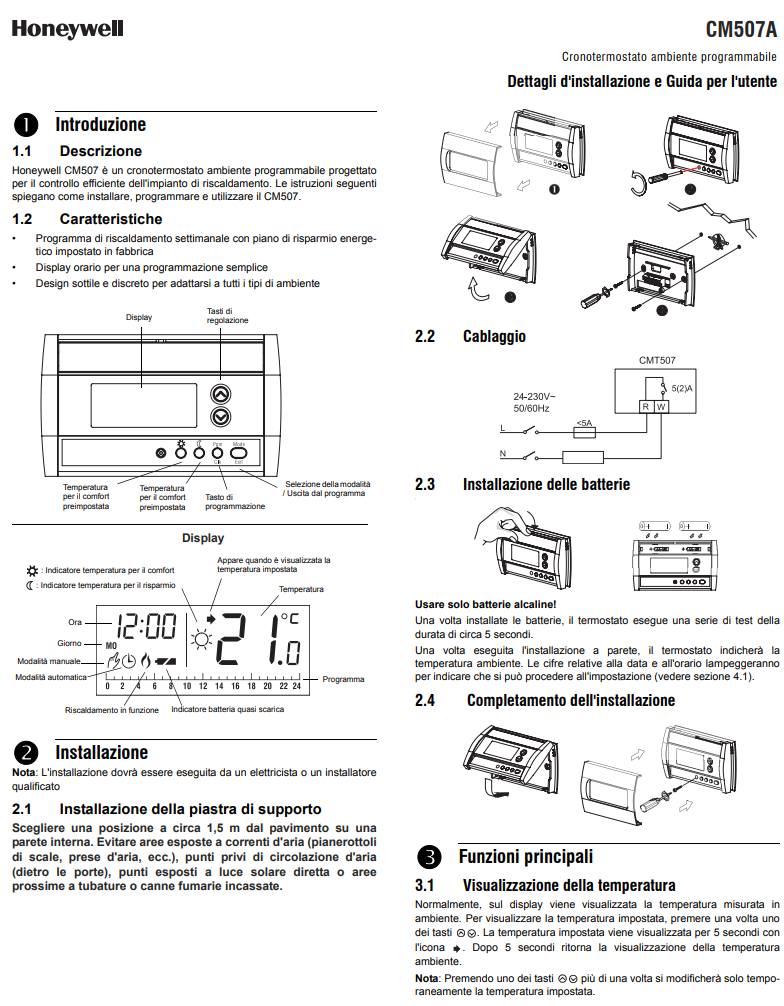

Il manuale Honeywell CM507A è una guida molto concentrata che unisce, in sole due pagine, ciò che serve per installare e usare un cronotermostato ambiente programmabile pensato per controllare in modo efficiente un impianto di riscaldamento. Il documento è strutturato come percorso: introduce il prodotto e le sue caratteristiche, indica come montarlo e collegarlo, poi spiega l’interfaccia e le funzioni operative, arrivando alla programmazione settimanale e a un piccolo menu di configurazione che consente di adattare il comportamento al tipo di generatore.
La prima sezione chiarisce che il CM507 è un termostato programmabile con programma settimanale già impostato in fabbrica per il risparmio energetico e con un display pensato per rendere la programmazione semplice. Viene specificato che l’installazione deve essere eseguita da personale qualificato, perché il dispositivo lavora su cablaggio a 24–230 V e comanda il consenso riscaldamento tramite contatto. Questa introduzione serve anche a contestualizzare l’obiettivo del prodotto: non è solo “accendi/spegni”, ma gestione del comfort attraverso fasce orarie.
Il capitolo di installazione indica prima di tutto dove posizionare la base: circa 1,5 m dal pavimento, su parete interna e in un punto rappresentativo, evitando correnti d’aria, zone dietro porte, luce solare diretta e vicinanza a tubazioni o canne fumarie incassate, perché queste condizioni falsano la misura della temperatura ambiente. Il manuale mostra poi la sequenza fisica: fissaggio della piastra di supporto, cablaggio ai morsetti e chiusura del frontalino. Nello schema elettrico viene esplicitato che l’apparecchio può essere alimentato a 24–230 V e che il contatto di uscita è sui morsetti dedicati al comando del riscaldamento; viene anche riportata la presenza di un dispositivo di protezione a monte.
Subito dopo, il manuale spiega la fase di installazione delle batterie: vanno usate solo batterie alcaline e, una volta inserite, il termostato esegue una sequenza di test di circa cinque secondi. Quando l’unità è fissata a parete, mostra la temperatura ambiente e fa lampeggiare data e ora per indicare che bisogna completare la configurazione iniziale. Questo punto è importante perché collega l’installazione meccanica alla “messa in servizio” logica: il dispositivo è pronto, ma l’orologio va impostato per rendere affidabile la programmazione settimanale.
La parte “funzioni principali” descrive l’interfaccia del CM507 e come leggere il display. Vengono identificati i tasti di regolazione, il tasto di programmazione, il selettore della modalità/uscita dal programma e i due tasti rapidi per richiamare le temperature preimpostate. Sul display compaiono il giorno della settimana, l’ora, l’indicatore che il riscaldamento è in funzione, le icone che distinguono temperatura Comfort e temperatura Economy, la modalità manuale o automatica, l’icona di batteria quasi scarica e l’indicatore che segnala quando stai visualizzando la temperatura impostata invece della temperatura ambiente.
Il manuale chiarisce poi la logica della visualizzazione della temperatura: normalmente vedi la temperatura ambiente misurata; se premi una volta un tasto di regolazione, per circa cinque secondi viene mostrata la temperatura impostata con l’icona dedicata e poi si torna automaticamente alla temperatura ambiente. È anche specificato che se premi più volte i tasti di regolazione non stai solo “guardando”, ma stai modificando temporaneamente il setpoint.
La sezione successiva spiega l’impostazione della temperatura e introduce i due livelli chiave del CM507: Comfort e Economy. Esistono due tasti dedicati che richiamano rapidamente le due temperature predefinite, e il manuale indica i valori di fabbrica: Comfort 21 °C ed Economy 17 °C, modificabili entrambe tra 5 e 28 °C. Per cambiare il valore associato a Comfort o Economy, si imposta prima la temperatura desiderata con i tasti su/giù e poi si tiene premuto il tasto Comfort o Economy finché compare sul display il simbolo corrispondente: in questo modo il valore viene salvato come nuova preimpostazione.
Il capitolo sulle modalità di funzionamento distingue manuale e automatica. In manuale imposti una temperatura fissa e la macchina la mantiene; in automatica invece il termostato segue il piano di risparmio energetico preprogrammato o il programma personalizzato. Un comportamento importante, spiegato esplicitamente, è la modifica temporanea in modalità automatica: se cambi setpoint mentre sei in automatico, il nuovo valore resta valido per circa due ore e poi il termostato torna al programma previsto; durante questo periodo l’icona associata lampeggia, così da indicare che non sei più “sul programma” ma in override temporaneo.
Il manuale dedica una sezione al simbolo di batteria quasi scarica: quando compare, l’icona lampeggia per un periodo lungo (indicati 60 giorni) prima che l’apparecchio si spenga per mancanza alimentazione. Dopo la sostituzione batterie l’icona scompare, ma viene richiesto di reimpostare data e ora, perché possono andare perse.
La parte “programmazione” spiega come impostare data e orario e come funziona il programma settimanale. L’orologio si imposta tenendo premuto il tasto CLK per tre secondi, poi regolando ore e minuti con i tasti di regolazione, e infine scegliendo il giorno della settimana prima di uscire con Exit. Subito dopo viene descritto il piano di risparmio energetico di fabbrica: nei giorni feriali il termostato usa Comfort al mattino e alla sera e Economy nelle ore centrali e notturne; nel weekend mantiene Comfort più a lungo durante il giorno e passa a Economy la notte. Questa sezione serve a spiegare che, anche senza toccare nulla, la macchina lavora già con una logica “comfort quando serve, risparmio quando si dorme o si è fuori”.
Il capitolo “modifica del programma” spiega come personalizzare questo schema giorno per giorno. La logica è semplice ma potente: premendo Pgm si entra nel programma del lunedì e si seleziona l’ora (la prima fascia 0:00–1:00 lampeggia); con i tasti su/giù si scorre tra le ore e, su ciascuna fascia, si assegna Comfort o Economy premendo il relativo tasto. Ripetendo l’operazione si costruisce il profilo della giornata. Se si vuole lo stesso profilo per tutti i giorni, il manuale indica una scorciatoia: tenere premuto Pgm per tre secondi per selezionare tutti i giorni della settimana e programmare in modo uniforme. Si esce sempre con Exit.
Infine il manuale include un piccolo menu di configurazione destinato a chi deve adattare il termostato all’impianto. Si accede tenendo premuti contemporaneamente due tasti di regolazione per tre secondi; i parametri principali sono il formato orario 12 h o 24 h, la protezione pompa (che, se attiva, fa girare l’impianto per 15 secondi se non è stato attivato nelle ultime 24 ore) e il numero di cicli/ora, regolabile da 2 a 6. Il manuale spiega anche la conseguenza pratica dei cicli/ora in termini di durata dei cicli e suggerisce come scegliere in base al tipo di caldaia, per esempio cicli più rapidi per caldaie a gas di potenza tipica e cicli più lenti per caldaie a gasolio. Questa sezione chiude il documento perché è l’elemento che trasforma un semplice cronotermostato in un comando “accordabile” all’inerzia dell’impianto.
Manuale di Istruzioni Termostato Honeywell CM507A PDF
Se hai bisogno di consultare il manuale di istruzioni per il termostato Honeywell CM507A, qui troverai il documento completo in formato PDF, facilmente scaricabile. Il manuale fornisce tutte le informazioni necessarie per l’installazione, la programmazione e l’utilizzo ottimale del dispositivo, oltre a utili suggerimenti per la risoluzione dei problemi più comuni. Scaricare il manuale ti permetterà di avere sempre a portata di mano una guida dettagliata per gestire al meglio il tuo termostato.
