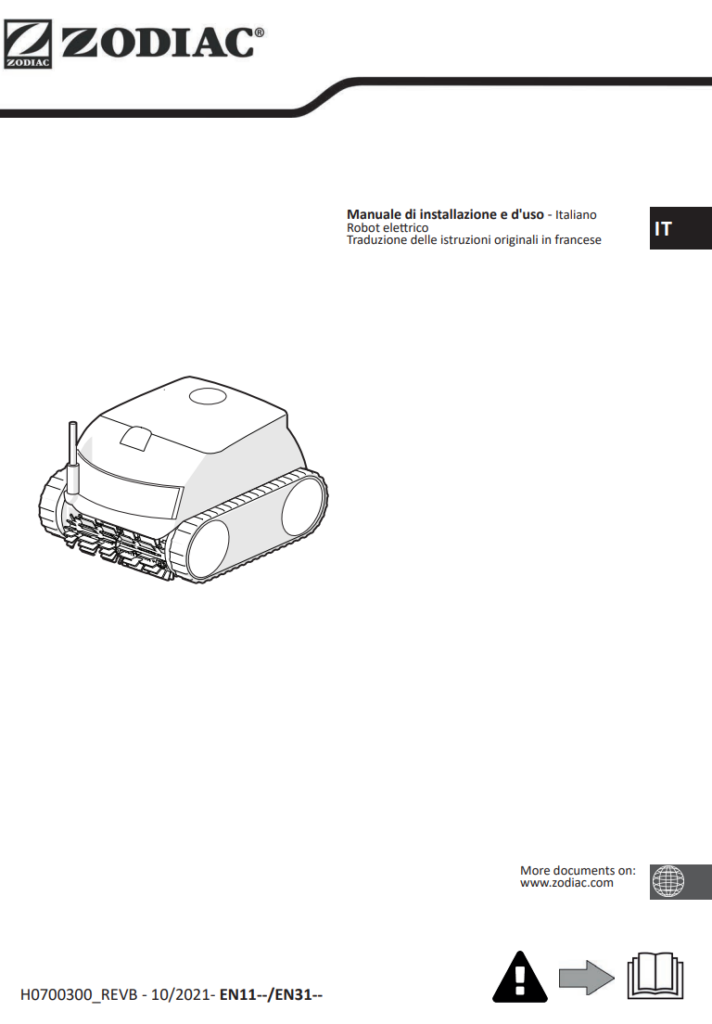

In questa pagina puoi trovare il manuale di istruzioni in formato PDF per il Robot Piscina Zodiac XA, disponibile per il download gratuito. Il manuale contiene tutte le informazioni necessarie per l’installazione, l’uso corretto e la manutenzione del tuo robot pulitore, oltre a consigli utili per ottimizzare le prestazioni e risolvere eventuali problemi. Scaricando il manuale potrai consultare facilmente le istruzioni dettagliate e le specifiche tecniche, così da sfruttare al meglio tutte le funzionalità del tuo Zodiac XA e mantenere la piscina sempre pulita e in perfette condizioni.
Cosa Troverai nel Manuale Utente Robot Piscina Zodiac XA
Il manuale del Robot Piscina Zodiac XA descrive un robot elettrico per la pulizia automatica delle piscine, appartenente a una famiglia di modelli che comprende versioni XA, RE, CNX e iQ con dotazioni e funzioni differenti. Il documento caricato riporta anche una copertina commerciale “Robot Piscina ZODIAC XA”, ma il manuale tecnico interno Zodiac è più ampio e riguarda diversi modelli della stessa piattaforma, tra cui XA 20, XA 30 iQ, XA 40 iQ e modelli equivalenti indicati come RE e CNX. Il contenuto è organizzato per spiegare prima le avvertenze di sicurezza, poi la descrizione dei componenti, le caratteristiche tecniche, il principio di funzionamento, la preparazione della piscina, l’uso generale, le funzioni dell’app iAquaLink sui modelli compatibili, la manutenzione e la risoluzione dei problemi. Il manuale insiste fin dall’inizio su un punto fondamentale: prima di intervenire sull’apparecchio bisogna leggere sia il manuale di installazione e uso sia il libretto “Garanzia” fornito con il robot. Il mancato rispetto delle istruzioni può causare danni materiali, lesioni gravi o persino rischi mortali, oltre all’annullamento della garanzia.
Le avvertenze generali spiegano che il robot deve essere utilizzato esclusivamente per piscine e spa, quindi non deve essere impiegato per scopi diversi da quelli per cui è stato progettato. Il manuale stabilisce che solo personale qualificato nei settori tecnici interessati può effettuare interventi di manutenzione o riparazione non ordinaria. Chi interviene sull’apparecchio deve usare dispositivi di protezione individuale, come guanti e occhiali, soprattutto quando si opera su parti interne, componenti mobili o zone che potrebbero causare lesioni. Prima di qualsiasi intervento è necessario verificare che il robot non sia collegato alla rete elettrica e sia fuori servizio. Il manuale permette l’uso dell’apparecchio da parte di bambini di almeno otto anni e da persone con capacità fisiche, sensoriali o mentali ridotte solo se sorvegliate o istruite in modo adeguato. La pulizia e la manutenzione ordinaria non devono essere svolte da bambini senza sorveglianza. Viene inoltre chiarito che non bisogna cercare di riparare da soli il robot in caso di malfunzionamento, ma rivolgersi a un tecnico qualificato. L’utilizzo di ricambi non autorizzati, la disattivazione di dispositivi di sicurezza o la modifica dell’apparecchio comportano l’annullamento automatico della garanzia. Il manuale vieta anche di spruzzare insetticidi o prodotti chimici verso il robot, perché potrebbero danneggiare la scocca o causare incendio, e raccomanda di non toccare ventilatore o componenti mobili mentre l’apparecchio è in funzione.
Le avvertenze elettriche sono particolarmente importanti perché il robot lavora in acqua, ma riceve alimentazione tramite un quadro comandi esterno. L’alimentazione deve essere protetta da un dispositivo differenziale residuo dedicato da 30 mA, conforme alle norme del paese di installazione. Non bisogna usare prolunghe: il quadro comandi deve essere collegato direttamente a una presa adatta. Prima di qualsiasi operazione bisogna controllare che la tensione indicata sulla targhetta corrisponda a quella della rete, che l’impianto sia compatibile con il fabbisogno dell’apparecchio e che la presa sia in buono stato, non danneggiata né arrugginita. Se il robot funziona in modo anomalo o emana odori, bisogna spegnerlo subito, scollegare l’alimentazione e contattare un tecnico. Non bisogna scollegare e ricollegare l’apparecchio mentre è in funzione, non bisogna tirare il cavo per staccarlo e non bisogna fare manutenzione con mani bagnate o con apparecchio bagnato. In caso di temporale, il manuale raccomanda di scollegare l’alimentazione per evitare danni da fulmine. Il robot deve funzionare in acqua con temperatura compresa tra 10 °C e 35 °C; non deve essere avviato fuori dall’acqua, non deve essere usato durante una clorazione d’urto e non deve rimanere incustodito per lunghi periodi. È vietato fare il bagno quando il robot è in piscina.
Il manuale dedica una nota specifica alle piscine con rivestimento liner e alle piscine in acciaio inox. Prima di usare il robot in una piscina con liner, bisogna ispezionare attentamente il rivestimento. Se il liner presenta pieghe, distacchi, radici, ghiaia, corrosione o zone danneggiate, il robot non deve essere installato finché il rivestimento non viene riparato o sostituito da personale qualificato. Il produttore non si assume responsabilità per danni causati a un liner già compromesso. Inoltre, alcuni liner decorati possono usurarsi più rapidamente a contatto con oggetti, spazzole, giocattoli, galleggianti, distributori di cloro o robot: lo scolorimento o il deterioramento dei motivi decorativi non sono coperti dalla garanzia del robot. Per le piscine in acciaio inox, il manuale avverte che alcune superfici possono essere molto delicate e possono graffiarsi per sfregamento naturale dei detriti mossi da ruote, cingoli o spazzole. Anche questo tipo di usura non è considerato responsabilità del produttore del robot.
La descrizione del prodotto mostra che la gamma Zodiac XA può includere robot con cavo di comando, quadro comandi, zoccolo, carrello in kit, filtrazione singola da 100 micron, filtrazione doppia da 150 e 60 micron e custodia di protezione, con dotazioni diverse a seconda del modello. La tabella distingue modelli come XA 20, XA 30 iQ e XA 40 iQ, indicando che sono progettati per tutti i tipi di superficie e per piscine di varie forme, rettangolari, ovali o a forma libera. Le dimensioni massime della vasca dipendono dal modello: alcuni sono indicati per piscine fino a 10 x 5 metri, altri fino a 12 x 6 metri. Sono previste due modalità di pulizia, una per il solo fondo e una per fondo, pareti e linea d’acqua. Tutti i modelli indicati usano aspirazione ciclonica, mentre il controllo tramite applicazione iAquaLink è disponibile solo sui modelli iQ. Le caratteristiche tecniche riportano alimentazione del quadro comandi a 220-240 V o 100-240 V a seconda del modello, 50/60 Hz, classe II, alimentazione del robot a 30 V in corrente continua, potenza massima assorbita di 150 W, capacità del filtro di 4 litri, dimensioni del robot pari a 41 x 42 x 28 cm, peso senza cavo di 8 kg, larghezza di aspirazione di 270 mm e profondità massima di funzionamento di 4 metri. Il quadro comandi ha grado di protezione IPX5, mentre il robot ha grado IPX8. I modelli con connessione wireless lavorano su bande comprese tra 2,400 e 2,497 GHz, con potenza di emissione radio indicata a +19,5 dBm.
Il principio di funzionamento è semplice: il robot è indipendente dal sistema di filtrazione della piscina e funziona autonomamente dopo essere stato collegato alla presa attraverso il quadro comandi. Si muove seguendo una strategia pensata per coprire le zone per cui è stato progettato, quindi solo fondo oppure fondo, pareti e linea d’acqua, a seconda del modello e della modalità scelta. I detriti aspirati restano nel filtro interno, che deve essere pulito regolarmente. Il robot può essere comandato dal quadro comandi fornito oppure, sui modelli iQ, da smartphone o tablet tramite l’app iAquaLink. Prima dell’uso bisogna preparare la piscina: il robot è destinato a piscine permanenti, non a piscine smontabili, e l’acqua deve rispettare valori indicati dal manuale, cioè temperatura tra 10 °C e 35 °C, pH tra 6,8 e 7,6 e cloro libero inferiore a 3 mg per litro. Se la piscina è molto sporca, soprattutto a inizio stagione o al momento della messa in servizio, bisogna eliminare i detriti più grandi con un guadino prima di usare il robot. È anche necessario rimuovere termometri, giocattoli e altri oggetti che potrebbero danneggiare l’apparecchio o bloccarne il movimento.
L’immersione del robot richiede una procedura precisa. Il cavo deve essere steso per tutta la sua lunghezza vicino alla vasca, così da evitare grovigli durante l’immersione. Il manuale consiglia di posizionarsi al centro della piscina nel senso della lunghezza, perché questo punto di ingresso ottimizza gli spostamenti e riduce l’attorcigliamento del cavo. Il robot deve essere immerso verticalmente e mosso leggermente in tutte le direzioni per far uscire l’aria contenuta nella scocca. Questo passaggio è essenziale: se resta aria all’interno, il robot può non appoggiarsi correttamente al fondo o può lavorare male. Bisogna srotolare in acqua una lunghezza di cavo sufficiente per permettere al robot di raggiungere tutta la piscina, lasciando il resto disteso sul bordo. Il manuale mostra anche il fissaggio del quadro comandi sullo zoccolo, utile per mantenerlo stabile e ordinato. Il collegamento elettrico richiede che il quadro sia ad almeno 3,5 metri dal bordo piscina, vicino a una presa accessibile e protetta da pioggia o schizzi, mai in un luogo umido, allagabile o esposto direttamente al sole. Il cavo di comando va inserito nel quadro fino a sentire due clic; se il connettore non è correttamente inserito, bisogna ripetere l’operazione. Per scollegarlo, si stringono le due clip e si tira contemporaneamente.
Il quadro comandi permette di avviare e arrestare il ciclo, modificare la modalità “superficie da pulire”, inizializzare la connessione iAquaLink e, nei modelli compatibili, usare la modalità Lift System per l’uscita dall’acqua. Le spie indicano la modalità solo fondo, la modalità fondo più pareti più linea d’acqua, lo stato Bluetooth e lo stato Wi-Fi. Per avviare un ciclo di pulizia bisogna rispettare tre divieti fondamentali: non fare il bagno con il robot in piscina, non usare l’apparecchio durante la clorazione d’urto e non utilizzarlo con la tapparella chiusa. Il quadro entra in standby dopo dieci minuti, ma lo standby non ferma un ciclo in corso. La modalità di pulizia definisce sia la superficie da pulire sia la durata. Di default è impostata la pulizia fondo, pareti e linea d’acqua. La modalità può essere modificata prima dell’avvio o durante il funzionamento; in questo caso la nuova modalità parte subito e il tempo residuo precedente si azzera. Per i modelli con doppia filtrazione, il manuale consiglia di eseguire alcuni cicli senza filtro per detriti molto sottili, così da sgrossare la superficie prima della filtrazione più fine. All’inizio della stagione, dopo aver rimosso i detriti grandi con il guadino, è consigliabile fare più cicli in modalità solo fondo. L’uso regolare, senza superare tre cicli a settimana, mantiene la piscina più pulita e riduce l’intasamento del filtro.
L’estrazione del robot dall’acqua va fatta usando solo l’impugnatura, mai il cavo. Nei modelli senza Lift System si arresta il robot, lo si avvicina al bordo tirando leggermente il cavo e, quando è raggiungibile, lo si afferra per l’impugnatura, sollevandolo lentamente in modo che l’acqua interna defluisca. Nei modelli con Lift System, la funzione facilita l’uscita dall’acqua. Se il robot è già orientato verso la parete desiderata, basta una pressione breve del pulsante per farlo avanzare verso la parete. Se non è orientato correttamente, si mantiene premuto il pulsante finché ruota verso la parete; una volta allineato, si rilascia. Il robot sale lungo la parete, resta sulla linea d’acqua e può essere estratto con l’impugnatura. Durante l’operazione espelle acqua con un getto posteriore per diventare più leggero. Dopo ogni pulizia, il manuale raccomanda di pulire subito il filtro con acqua di rete, senza aspettare che i detriti si secchino. Bisogna anche distendere il cavo per evitare che si attorcigli, lasciandolo al sole per fargli riprendere la forma originaria, e conservare robot, quadro e accessori al riparo da sole, umidità e intemperie. Se il cavo viene scollegato dal quadro, va riavvitato il tappo di protezione.
I modelli iQ possono essere collegati all’applicazione iAquaLink, disponibile per iOS e Android. L’app consente funzioni avanzate, come controllo remoto, avvio e arresto dei cicli, visualizzazione del tempo residuo, regolazione della durata a intervalli di quindici minuti su alcuni modelli, scelta delle modalità preimpostate, modalità telecomando, Lift System dall’app, messaggi d’errore e aggiornamenti automatici. Prima della configurazione bisogna collegare il quadro a una presa, immergere il robot, usare uno smartphone o tablet con Wi-Fi, disporre di una rete domestica con segnale sufficientemente forte nella zona in cui si trovano quadro e robot, e avere la password Wi-Fi a portata di mano. La configurazione prevede il download dell’app, l’accesso o la registrazione, l’aggiunta di un nuovo apparecchio, la selezione di “Robot pulitore” e del modello, quindi l’attivazione del Bluetooth dal quadro comandi per l’accoppiamento. Quando la connessione Bluetooth è stabilita, si seleziona la rete Wi-Fi domestica, si inserisce la password e si attende che la connessione vada a buon fine. Il LED Wi-Fi diventa fisso e quello Bluetooth si spegne. L’utente può poi assegnare un nome al robot e gestirlo dalla pagina “I miei apparecchi”. Il manuale specifica che la modalità telecomando e il Lift System da app devono essere usati solo se il robot è a vista. Se i tempi di risposta sono lunghi, bisogna controllare la qualità del segnale Wi-Fi.
La manutenzione serve a garantire durata e prestazioni. Il manuale raccomanda un’ispezione dei componenti da pulire almeno una volta al mese e, prima di ogni manutenzione, il robot deve essere scollegato dall’alimentazione. Il corpo del robot va pulito con acqua pulita o leggermente saponata, senza solventi, poi risciacquato con acqua di rete. Non deve asciugare in pieno sole sul bordo della piscina. Per mantenere buone prestazioni, il manuale consiglia di sostituire filtro e spazzole ogni due anni e di tenere conto dell’indicatore di usura dei cingoli. Il filtro va lavato con acqua di rete dopo ogni ciclo. Se è ostruito, può essere pulito con una soluzione acida, ad esempio aceto bianco, e questa pulizia è consigliata almeno una volta l’anno, soprattutto dopo lunghi periodi di stoccaggio invernale. Il manuale distingue filtrazione singola e doppia, ma in entrambi i casi il principio è lo stesso: estrarre il filtro, eliminare i detriti e sciacquare accuratamente.
La pulizia dell’elica è un’operazione più delicata. Bisogna scollegare il robot e indossare guanti. Si apre la botola del filtro, si rimuove il filtro, si inserisce un cacciavite negli appositi fori e si esercita pressione verso destra per allentare il guidaflusso in senso antiorario. La prima volta il guidaflusso può essere molto stretto. Dopo averlo allentato, si svita manualmente, si solleva, si afferra l’elica con i guanti e la si estrae per rimuovere detriti come foglie o ciottoli. Dopo la pulizia, l’elica e il filtro devono essere rifissati saldamente. Le spazzole vanno sostituite quando gli indicatori d’usura mostrano che sono consumate. Per rimuoverle si estraggono le linguette dai fori di fissaggio; per installare quelle nuove si infila il bordo senza linguetta sotto il supporto, si fa ruotare la spazzola, si inseriscono le linguette nei fori, si tirano attraverso le fenditure e si tagliano con cesoie in modo che siano a livello delle altre lamelle.
La risoluzione dei problemi aiuta a capire i comportamenti anomali. Se una parte della vasca non è pulita correttamente, bisogna ripetere l’immersione variando il punto di ingresso, controllare che il cavo non limiti i movimenti e pulire il filtro. Se il robot non si appiattisce bene sul fondo, può esserci aria nella scocca, il filtro può essere pieno o ostruito, il filtro può dover essere sostituito o l’elica può essere danneggiata. Se il robot non risale la parete o non lo fa più come all’inizio, il filtro può essere sporco, ostruito o da sostituire, i cingoli possono essere distesi, la valvola può essere ostacolata da detriti oppure le pareti possono essere rese scivolose da alghe microscopiche. Anche se l’acqua sembra limpida, queste alghe possono impedire la salita; il manuale suggerisce una clorazione d’urto e un leggero abbassamento del pH, senza lasciare il robot in acqua durante il trattamento. Se all’avvio non si muove, bisogna controllare presa, alimentazione, ciclo avviato e spie. Se il quadro non risponde, si scollega la corrente, si attendono dieci secondi e si ricollega.
Gli allarmi utente sono segnalati dalla spia di stato del quadro e, sui modelli iQ, anche dall’app. Gli allarmi possono riguardare comunicazione, motore trazione destro o sinistro, consumo dei motori, robot fuori dall’acqua, motore pompa, consumo del motore pompa, aggiornamento fallito o incompleto, aggiornamento in corso o errore di connessione. Le soluzioni prevedono di scollegare e ricollegare il robot, controllare il cavo, verificare che spazzole e cingoli ruotino liberamente, ruotare le ruote di un quarto di giro, rimettere il robot in acqua scuotendolo per eliminare bolle d’aria, pulire filtro ed elica, attendere la fine degli aggiornamenti senza scollegare l’alimentazione o verificare Bluetooth, Wi-Fi e connessione domestica. La diagnostica iAquaLink spiega che problemi di connessione possono dipendere da app obsoleta, router non compatibile, connessione Internet assente, quadro scollegato, segnale Wi-Fi debole, distanza eccessiva dal router, luce solare molto intensa che rende invisibili i LED o aggiornamento software in corso. Nel complesso, il manuale del Robot Piscina Zodiac XA insegna che il buon funzionamento dipende da acqua bilanciata, immersione corretta, filtro pulito, cavo disteso, quadro comandi protetto e distante dalla vasca, uso prudente dell’app e manutenzione periodica. Seguendo queste istruzioni, il robot può pulire in modo efficiente il fondo, le pareti e la linea d’acqua secondo le capacità del modello, riducendo il lavoro manuale e mantenendo la piscina in condizioni migliori durante la stagione.
Manuale di Istruzioni Robot Piscina Zodiac XA PDF
In questa sezione mettiamo a disposizione il manuale di istruzioni del robot per piscina Zodiac XA in formato PDF. Il documento, facilmente scaricabile, contiene tutte le informazioni utili per l’installazione, l’utilizzo e la manutenzione del dispositivo, offrendo una guida chiara e dettagliata per sfruttare al meglio tutte le funzionalità del robot.
