In questa pagina è possibile scaricare gratuitamente il manuale di istruzioni in formato PDF per i robot piscina Zodiac OC 3400, OX 3100, RC 4100, RC 4130, RC 4300, RC 4350, RC 4360, RC 4370, RC 4400, RC 4401 e RX 4450. Il manuale fornisce tutte le informazioni necessarie per l’installazione, l’uso corretto e la manutenzione dei dispositivi, aiutando a ottenere il massimo delle prestazioni e a prolungare la durata del robot. Consultando il documento, potrai trovare risposte rapide a dubbi o problemi comuni e istruzioni dettagliate per ogni modello elencato.
Cosa Troverai nel Manuale Utente Robot Piscina Zodiac OC 3400 – OX 3100 RC 4100 – RC 4130 RC 4300 – RC 4350 RC 4360 – RC 4370 RC 4400 – RC 4401 RX 4450
Il manuale dei robot piscina Zodiac OC 3400, OX 3100, RC 4100, RC 4130, RC 4300, RC 4350, RC 4360, RC 4370, RC 4400, RC 4401 e RX 4450 descrive una famiglia di pulitori elettrici autonomi per piscine permanenti, progettati per funzionare indipendentemente dall’impianto di filtrazione della piscina. Il documento è un manuale di installazione e uso in italiano e contiene istruzioni per riconoscere i componenti, posizionare il quadro comandi, assemblare il carrello o fissare lo zoccolo, immergere correttamente il robot, collegare l’alimentazione elettrica, scegliere e avviare i cicli di pulizia, terminare il lavoro, eseguire la manutenzione e risolvere i problemi più comuni. All’inizio il manuale avverte che, prima di qualunque intervento sull’apparecchio, è necessario leggere sia il manuale sia il libretto separato “sicurezza e garanzia” fornito con il prodotto. Questa avvertenza è centrale perché il robot lavora in acqua ma viene alimentato elettricamente tramite un quadro comandi esterno; un uso scorretto può provocare danni materiali gravi, ustioni, lesioni o annullamento della garanzia. Il manuale ricorda anche che Zodiac aggiorna continuamente i propri prodotti, quindi le informazioni possono essere modificate senza preavviso.
La prima parte presenta le caratteristiche generali e distingue i vari modelli della gamma. A seconda del modello, il robot può avere una forma identificata come Robot A o Robot B, sempre con cavo di comando collegato, e può essere fornito con quadro comandi, carrello in kit, zoccolo per il quadro comandi, filtri di diversa finezza, spazzole di tipo diverso e custodia di protezione. La tabella del manuale chiarisce che non tutti gli accessori sono forniti con ogni modello: alcuni sono inclusi, altri sono disponibili come opzione. I filtri possono essere per detriti fini da 100 micron, detriti larghi da 200 micron o detriti molto fini da 60 micron. Questa distinzione è pratica: un filtro più fine trattiene particelle più piccole, ma può intasarsi più rapidamente; un filtro più largo è più adatto a sporco grossolano, foglie o residui più voluminosi. Anche le spazzole cambiano in base alla piscina e al rivestimento. Il manuale cita spazzole a lamelle classiche, spazzole a lamelle per scocca in poliestere e spazzole PVA per piastrelle e smalti. Ciò indica che la qualità della pulizia e la capacità del robot di aderire alle pareti dipendono anche dal corretto tipo di spazzola.
Il quadro comandi utilizza simboli diversi per mostrare e controllare le funzioni. La tabella del manuale indica il pulsante di avvio e arresto, l’indicatore di controllo, la funzione SCS o Surface Control System, l’indicatore di pulizia filtro, la scelta della superficie da pulire e, su alcuni modelli, la regolazione del tempo di pulizia. La superficie da pulire può essere limitata al solo fondo oppure estesa a fondo, pareti e linea d’acqua. Questa funzione non è disponibile nello stesso modo su tutti i modelli, per cui l’utente deve leggere la tabella relativa al proprio robot. I modelli più semplici hanno meno possibilità di regolazione, mentre alcuni modelli consentono di aumentare o ridurre la durata del ciclo. Dal punto di vista tecnico, il quadro comandi è alimentato a 220-240 V in corrente alternata a 50 Hz, mentre il robot lavora a 30 V in corrente continua. La potenza assorbita massima è di 150 W. La lunghezza del cavo varia, con modelli dotati di cavo da 15 metri e altri da 18 metri. Le dimensioni del robot sono 41 x 42 x 28 cm, il peso del robot è 9 kg e la larghezza pulita teorica è 220 mm. La durata dei cicli dipende dal modello e dal programma scelto: alcuni robot lavorano con cicli di 1 ora e 30 minuti o 2 ore e 30 minuti, mentre altri offrono durate come 1, 1 ora e 30, 2, 2 ore e 30 o 3 ore.
Il manuale identifica poi le parti principali del robot. Sono indicati il blocco della botola di accesso al filtro con sistema Push’n’Go, le spazzole, i cingoli, l’impugnatura, l’eventuale finestra trasparente a seconda del modello, il cavo di comando e le scatole del robot. Questa descrizione è importante perché molte operazioni di manutenzione partono proprio dalla botola del filtro o coinvolgono spazzole e cingoli. Il prodotto viene dichiarato conforme alle direttive europee sulla bassa tensione e sulla compatibilità elettromagnetica, oltre a norme tecniche relative alla sicurezza degli apparecchi elettrici. Il manuale segnala inoltre che i robot sono classificati dall’ETL come conformi ai requisiti pertinenti della norma IEC 60335-2-41. In termini pratici, questo significa che il prodotto è stato progettato e testato per condizioni normali d’uso, ma resta essenziale rispettare le istruzioni di installazione e collegamento elettrico.
La sezione di installazione spiega il posizionamento del quadro comandi, del carrello, del robot e dei cavi. Il quadro comandi deve essere collocato ad almeno 3,5 metri dal bordo della vasca. Questa distanza minima è una misura di sicurezza elettrica. Il quadro va posizionato vicino a una presa di corrente, ma non in un luogo umido, non esposto alle intemperie e non direttamente al sole. È impermeabile agli schizzi, ma non all’immersione. La presa deve essere accessibile, protetta dalla pioggia e dagli schizzi, e il quadro deve essere collegato a una presa protetta da un dispositivo differenziale da massimo 30 mA. Il manuale vieta l’uso di una prolunga per collegare il quadro comandi. Questo divieto è importante perché le prolunghe possono aumentare i rischi elettrici in un ambiente umido, specialmente vicino a una piscina. Il manuale consiglia di posizionare il quadro comandi al centro della lunghezza della vasca, sempre rispettando la distanza di sicurezza, perché questa collocazione favorisce una migliore copertura della piscina e riduce l’aggrovigliamento del cavo.
A seconda della dotazione, il quadro comandi può essere fissato su uno zoccolo oppure montato su un carrello. Lo zoccolo permette di tenere il quadro in posizione stabile. Il carrello, invece, consente di spostare più comodamente robot, quadro e cavo. Il manuale illustra un montaggio del carrello senza strumenti, con ruote, supporti e impugnatura che vengono assemblati tramite incastri. Il carrello è utile soprattutto per trasportare il robot dopo il ciclo di pulizia, quando è bagnato e relativamente pesante. Inoltre offre un punto ordinato dove sistemare il robot in verticale per l’asciugatura e dove arrotolare il cavo di comando in modo corretto.
La parte sull’uso spiega il principio di funzionamento. Il robot elettrico è autonomo e indipendente dal sistema di filtrazione della piscina. Una volta collegato al quadro comandi e immerso, si muove in modo ottimizzato per pulire le zone per cui è stato progettato. A seconda del modello e del ciclo selezionato, può pulire solo il fondo, oppure fondo, pareti e linea d’acqua. I detriti vengono aspirati e trattenuti nel filtro interno del robot. Il pannello di comando serve ad avviare, scegliere ed eventualmente programmare la pulizia. Il manuale chiarisce anche che il robot è destinato a piscine permanenti, non a piscine smontabili. Una piscina permanente è costruita nel suolo o sul suolo e non può essere facilmente smontata e riposta. Questa distinzione è importante perché il robot è progettato per vasche strutturate, con dimensioni, rivestimenti e condizioni di lavoro compatibili.
Prima di usare il robot bisogna preparare la piscina. L’acqua deve avere una temperatura compresa tra 15 °C e 35 °C, un pH tra 6,8 e 7,6 e un livello di cloro inferiore a 3 mg per litro. Questi valori servono a proteggere l’apparecchio e a garantire buone prestazioni. Se la piscina è molto sporca, soprattutto alla messa in servizio o all’inizio della stagione, il manuale consiglia di eliminare i detriti più grandi con un guadino prima di usare il robot. Questo evita che il filtro si intasi subito e migliora l’efficienza del ciclo. Bisogna anche togliere termometri, giocattoli e altri oggetti che potrebbero danneggiare il robot o bloccarlo. Il robot non deve essere usato durante una clorazione d’urto, e il manuale vieta di fare il bagno quando il robot si trova in piscina.
L’immersione del robot richiede una procedura precisa. Prima bisogna stendere il cavo per tutta la sua lunghezza vicino alla vasca, così da ridurre il rischio di grovigli durante l’immersione. Il robot deve essere immerso verticalmente nell’acqua. Una volta dentro, va mosso leggermente in tutte le direzioni per far uscire l’aria contenuta nella scocca. Questo passaggio è essenziale: se resta aria all’interno, il robot può galleggiare parzialmente, non aderire bene al fondo o comportarsi in modo anomalo. Il manuale insiste sul fatto che il robot deve scendere da solo e posarsi sul fondo della vasca. Durante l’immersione trascina autonomamente nella piscina la quantità di cavo necessaria.
Il collegamento elettrico avviene collegando prima il cavo di comando al quadro. Il connettore deve essere infilato fino a sentire due clic, segno che è correttamente inserito. Se non si avvertono i clic o se il collegamento non sembra stabile, l’operazione va ripetuta. Poi si collega il cavo di alimentazione del quadro alla presa protetta. Per scollegare il cavo di comando dal quadro, bisogna premere le due clip all’estremità del connettore e tirarle insieme. Questo sistema evita scollegamenti accidentali, ma richiede di non tirare brutalmente il cavo. Il manuale raccomanda sempre un collegamento ordinato e sicuro, perché il quadro gestisce l’alimentazione del robot e si trova in un ambiente potenzialmente esposto a umidità e schizzi.
Per avviare il ciclo di pulizia, si preme il pulsante di avvio. Quando il quadro comandi è sotto tensione, i simboli si illuminano per indicare l’azione in corso, il tempo di pulizia se previsto dal modello e l’eventuale necessità di manutenzione. Dopo dieci minuti il quadro entra in stand-by e il display si spegne, ma questo non interrompe il ciclo se il robot sta lavorando. Basta premere un tasto qualsiasi per riattivare la visualizzazione. A seconda del modello, è possibile scegliere il ciclo prima dell’avvio o anche durante il funzionamento. Se si cambia ciclo mentre il robot lavora, il nuovo ciclo parte immediatamente. La macchina adatta la strategia di spostamento alla superficie scelta, in modo da ottimizzare la copertura.
Su alcuni modelli è possibile regolare la durata del ciclo di pulizia aumentando o riducendo il tempo a intervalli di mezz’ora. Il manuale consiglia, all’inizio della stagione balneare, di avviare più cicli in modalità solo fondo dopo aver rimosso i detriti grossi con un guadino. L’uso regolare del robot, senza superare tre cicli alla settimana, aiuta a mantenere la piscina pulita e riduce l’intasamento del filtro. Questo consiglio mostra che il robot è pensato per manutenzione regolare, non necessariamente per recuperare da solo una piscina molto sporca o trascurata.
La funzione Surface Control System serve a ottimizzare la pulizia delle pareti e della linea d’acqua. Dopo aver avviato il ciclo, l’utente deve osservare il comportamento del robot quando risale le pareti. Se il robot sale lentamente e si ferma sotto la linea d’acqua, bisogna aumentare il numero di LED tramite il pulsante SCS. Se invece sale troppo velocemente e supera la linea d’acqua fino ad aspirare aria, bisogna ridurre il numero di LED. La nuova impostazione diventa operativa alla successiva risalita della parete. Il manuale precisa che il comportamento sulle pareti dipende dal rivestimento della piscina. Una piscina in piastrelle, liner, poliestere o smalto può offrire aderenze diverse. La funzione SCS permette quindi di adattare il robot alla vasca reale. Indipendentemente da questa regolazione, la potenza di aspirazione resta sempre massima quando il robot si muove sul fondo.
Al termine del ciclo, il robot deve essere estratto correttamente. Non bisogna sollevarlo dal cavo di comando, ma usare solo l’impugnatura. Prima si arresta l’apparecchio premendo il pulsante di arresto, poi si può tirare delicatamente il cavo per avvicinare il robot al bordo. Quando è a portata di mano, lo si afferra per l’impugnatura e lo si solleva delicatamente, lasciando evacuare l’acqua contenuta all’interno. Il manuale raccomanda di non far asciugare il robot in pieno sole dopo l’uso e di conservare tutti gli elementi al riparo da sole, umidità e intemperie. Se è disponibile il carrello, il robot va posizionato in verticale nel punto previsto, così si asciuga più rapidamente. Anche il quadro comandi deve essere riposto al riparo dal sole e dagli schizzi. Una custodia di protezione è disponibile come accessorio opzionale.
Il manuale dedica un consiglio specifico all’aggrovigliamento del cavo. Il comportamento del robot è fortemente influenzato dal cavo di comando: se è attorcigliato, la copertura della piscina peggiora. Per limitare il problema, bisogna controllare che il cavo non sia aggrovigliato, stenderlo al sole per fargli riprendere la forma originaria e poi arrotolarlo con cura sull’impugnatura del carrello o su un supporto fisso. Nella sezione problemi, il manuale aggiunge anche che non bisogna necessariamente srotolare tutto il cavo dentro la piscina: è meglio srotolare solo la lunghezza necessaria e lasciare il resto a bordo vasca. Questo evita nodi, torsioni e movimenti limitati.
La manutenzione ordinaria richiede pulizia regolare con acqua pulita o leggermente saponata, senza solventi. Dopo l’uso, il robot deve essere sciacquato abbondantemente con acqua pulita. Non deve asciugare sul bordo piscina in pieno sole. Il manuale consiglia di sostituire filtro e spazzole ogni due anni, per preservare l’integrità dell’apparecchio e mantenere prestazioni ottimali. La pulizia del filtro è una delle operazioni più importanti: se il filtro è pieno o ostruito, le prestazioni del robot diminuiscono. Il filtro va estratto dalla botola, svuotato e sciacquato regolarmente con acqua pulita. Un filtro sporco può impedire al robot di aderire correttamente, ridurre l’aspirazione e compromettere la salita sulle pareti.
La pulizia dell’elica richiede più attenzione. Prima di intervenire bisogna scollegare il robot dall’alimentazione elettrica e indossare obbligatoriamente guanti. Si svita la vite della griglia, si rimuove la griglia con cautela e si afferra saldamente l’elica per togliere eventuali detriti come foglie o ciottoli. Il manuale evidenzia il rischio di ferirsi gravemente, quindi questa operazione non deve essere fatta con superficialità. La sostituzione delle spazzole si basa sugli indicatori di usura presenti sulle spazzole stesse. Per rimuovere quelle usurate, si estraggono le linguette dai fori di fissaggio. Per montare le nuove, si infila il bordo senza linguetta sotto il supporto, si ruota la spazzola intorno al supporto, si fanno passare le linguette nei fori e poi si tagliano le linguette con cesoie in modo che siano a livello delle altre lamelle.
Anche i cingoli possono essere sostituiti, ma per i modelli OX 3100 e RX 4450 il manuale precisa che la sostituzione deve essere eseguita dal rivenditore. Per gli altri modelli, la procedura prevede di posizionare il robot su un fianco, tirare l’interno del cingolo da una ruota per separarlo, estrarlo dal robot e poi installare il nuovo cingolo facendolo passare nella scanalatura della prima ruota, poi intorno alla seconda e all’ultima. Bisogna esercitare pressione per posizionarlo correttamente nelle scanalature e verificare che passi sotto le guide. Un cingolo montato male può compromettere trazione, salita sulle pareti e movimento sul fondo.
La risoluzione dei problemi aiuta a interpretare i comportamenti anomali. Se durante il funzionamento il robot non tocca bene il fondo, possono esserci tre cause: aria nella scocca, filtro pieno o elica danneggiata. Nel primo caso bisogna ripetere l’immersione corretta; nel secondo pulire il filtro; nel terzo contattare il rivenditore. Se il robot non sale più sulle pareti, il filtro può essere pieno oppure le pareti possono essere scivolose per la presenza di alghe microscopiche anche quando l’acqua appare limpida. In questo caso il manuale suggerisce una clorazione d’urto e un leggero abbassamento del pH, precisando però di non lasciare il robot in acqua durante il trattamento. Se all’avvio il robot non si muove, bisogna controllare l’alimentazione della presa, verificare che il ciclo sia stato avviato correttamente e che le spie siano accese. Se il quadro comandi non risponde ai tasti, bisogna scollegare il cavo di alimentazione dalla presa, attendere dieci secondi e ricollegarlo.
Gli allarmi utente sono indicati da LED lampeggianti. Le soluzioni previste sono controllare che il robot sia collegato correttamente al quadro comandi, scollegarlo e ricollegarlo se necessario, verificare che spazzole e cingoli non siano bloccati, ruotare le ruote di un quarto di giro per liberare eventuali detriti, assicurarsi che il robot non sia stato avviato fuori dall’acqua, controllare l’assenza di ciottoli nell’elica e pulire o sostituire il filtro se necessario. Il manuale consiglia, in caso di richiesta di assistenza, di comunicare al rivenditore lo stato dell’apparecchio per risparmiare tempo. Nel complesso, il manuale dei robot piscina Zodiac descrive apparecchi robusti e autonomi, ma molto dipendenti da immersione corretta, acqua equilibrata, filtro pulito, cavo non attorcigliato, quadro comandi posizionato in sicurezza e manutenzione periodica di spazzole, cingoli ed elica. Seguendo queste istruzioni, il robot può pulire efficacemente fondo, pareti e linea d’acqua secondo le capacità del modello, riducendo il lavoro manuale e mantenendo la piscina in condizioni migliori durante la stagione.

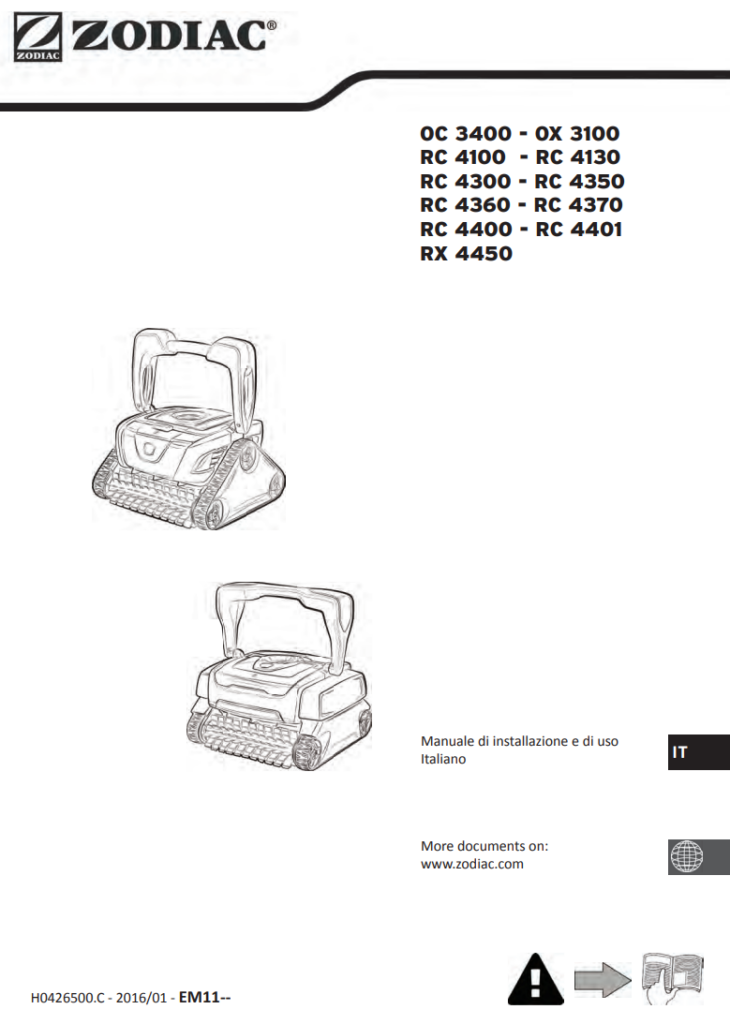

Manuale di Istruzioni Robot Piscina Zodiac OC 3400 – OX 3100 RC 4100 – RC 4130 RC 4300 – RC 4350 RC 4360 – RC 4370 RC 4400 – RC 4401 RX 4450 PDF
Se hai bisogno di consultare il manuale di istruzioni per il tuo robot piscina Zodiac, qui puoi trovare la versione PDF completa e aggiornata, disponibile per i modelli OC 3400, OX 3100, RC 4100, RC 4130, RC 4300, RC 4350, RC 4360, RC 4370, RC 4400, RC 4401 e RX 4450. Il manuale fornisce tutte le informazioni necessarie per l’installazione, l’utilizzo e la manutenzione del robot, garantendo un funzionamento ottimale e una maggiore durata nel tempo. Scarica gratuitamente il file per avere sempre a portata di mano istruzioni dettagliate e suggerimenti utili.
