Benvenuto nella sezione dedicata al manuale di istruzioni del Nelson EZ Pro Jr. Qui puoi scaricare gratuitamente il manuale in formato PDF per consultare tutte le informazioni necessarie all’installazione, alla programmazione e alla manutenzione del tuo programmatore di irrigazione. Il manuale è pensato per guidarti passo dopo passo nell’utilizzo corretto dell’apparecchio, fornendo spiegazioni dettagliate e consigli utili per ottimizzare le prestazioni del tuo impianto. Scarica il documento e tienilo sempre a portata di mano per qualsiasi esigenza o dubbio durante l’utilizzo del Nelson EZ Pro Jr.
Cosa Troverai nel Manuale Utente Nelson EZ Pro Jr
Il manuale del Nelson Signature EZ Pro Jr descrive una centralina per irrigazione della serie 8300 pensata per impianti residenziali e commerciali leggeri, con un’impostazione di programmazione basata sul sistema Nelson SELECT&ADJUST, cioè su due tasti che prima selezionano il parametro da modificare e poi ne regolano il valore, rendendo le impostazioni rapide e ripetibili. Il documento presenta la centralina come dotata di tre programmi indipendenti identificati con le lettere A, B e C, ciascuno con più orari di avvio, e con la capacità di ritardare l’avvio tra una zona e la successiva quando serve gestire portate o pressioni. Viene anche spiegato che la memoria e il calendario sono progettati per mantenere le impostazioni nel tempo, con aggiornamenti automatici e gestione degli anni bisestili, e che l’unità integra protezioni sul circuito per limitare gli effetti di cortocircuiti o sovraccarichi sulle uscite.
La sezione di installazione chiarisce innanzitutto che esistono versioni con trasformatore esterno e versioni con trasformatore interno, e che per i modelli che richiedono cablaggio lato rete bisogna disinserire la tensione prima di intervenire sui collegamenti, completando montaggio e cablaggi prima di alimentare la centralina. Il manuale guida al fissaggio a parete e alla predisposizione dei passaggi cavo, distinguendo i conduttori di alta tensione da quelli a bassa tensione verso le elettrovalvole, e richiama esplicitamente l’importanza della messa a terra corretta perché un collegamento errato può danneggiare la centralina e compromettere la sicurezza.
Per i collegamenti in campo, il manuale descrive la morsettiera come punto in cui arrivano i fili di zona, l’eventuale comando pompa o valvola master e i fili del sensore. Le elettrovalvole si collegano con un comune condiviso e con un conduttore dedicato per ogni zona, usando cavo di sezione adeguata e connessioni impermeabili. Se l’impianto prevede una valvola master o un relè di avvio pompa, la centralina dispone di un’uscita dedicata che si attiva quando una zona è in funzione; la guida rimanda al principio per cui la pompa non va mai pilotata direttamente, ma tramite relè appropriato. Per il sensore pioggia o umidità viene indicato un collegamento con contatto normalmente chiuso, e il manuale chiarisce un comportamento operativo fondamentale: quando il sensore interrompe l’irrigazione, sul display compare l’indicazione di sospensione e l’irrigazione riprende solo quando il sensore torna in condizione asciutta, mentre le procedure manuali e di prova non tengono conto del sensore e quindi possono irrigare anche se il sensore sta bloccando l’automatico.
Un capitolo specifico riguarda l’alimentazione di riserva. Il manuale spiega che è possibile inserire batterie alcaline AA per mantenere programmabilità e continuità di funzionamento in caso di assenza di corrente e che la centralina integra anche una batteria al litio interna di backup, attivabile rimuovendo una linguetta, pensata per preservare programmi e orologio durante interruzioni di rete; viene raccomandato l’uso esclusivo di batterie alcaline e la sostituzione periodica, oltre al fatto che, senza alimentazione e senza batterie attive, la centralina può perdere le impostazioni e richiedere una riprogrammazione completa.
La parte di programmazione inizia dalle regole generali di utilizzo del pannello frontale. Il manuale evidenzia che i segmenti del display che lampeggiano sono quelli in modifica e che tenendo premuti i tasti si accelera lo scorrimento dei valori. Viene chiarito che la manopola MODE deve trovarsi in posizione di programmazione quando si impostano i parametri, e che molte modifiche diventano effettive dopo alcuni secondi; è inoltre spiegato che, terminata una procedura manuale o di prova, la manopola va riportata in AUTO per consentire l’esecuzione normale.
Il manuale guida quindi all’impostazione dell’ora e del formato 12/24 ore, poi alla data completa. Una volta impostato il riferimento temporale, si passa alla costruzione del programma scegliendo la zona e assegnando il tempo di irrigazione per ciascuna zona del programma selezionato, con un intervallo che arriva fino a quasi un’ora per singola zona. La guida indica anche una funzione utile per la verifica, cioè la visualizzazione del tempo totale del programma, che consente di vedere la somma dei tempi di tutte le zone selezionate quando si raggiunge la schermata “ALL”, utile per valutare durata complessiva e compatibilità con finestre orarie o disponibilità idrica.
Una volta definiti i tempi di zona, il manuale descrive l’impostazione degli orari di avvio del programma. La centralina consente più avvii per programma e gestisce automaticamente gli accavallamenti: se un avvio è programmato mentre un ciclo è ancora in corso, la centralina non avvia due cicli contemporanei ma fa partire il successivo appena termina il precedente. Questo punto è importante perché spiega molte “irrigazioni ripetute” percepite come anomalie: spesso non è un guasto, ma il risultato di avvii troppo ravvicinati rispetto al tempo totale del programma.
Il manuale dedica spazio alla regolazione percentuale della disponibilità d’acqua, che corrisponde alla classica regolazione stagionale: si modifica in percentuale la durata effettiva dei tempi di zona senza cambiare i minuti impostati nel programma. Viene spiegato l’esempio concettuale in cui una zona impostata a 10 minuti, con disponibilità al 50%, irriga per 5 minuti, e viene chiarito che la percentuale è regolabile separatamente per ciascun programma. Quando la percentuale supera una soglia elevata, la centralina può suddividere automaticamente tempi lunghi in più parti consecutive per limitare ruscellamento e deflusso superficiale, migliorando l’assorbimento del terreno. Il manuale introduce inoltre una funzione avanzata di percentuale mensile, che permette di differenziare la correzione mese per mese, rendendo possibile una gestione più coerente tra periodi caldi e periodi freddi o umidi senza dover intervenire continuamente sui tempi base.
Per la scelta dei giorni di irrigazione, il manuale presenta più logiche alternative e chiarisce che la selezione di una modalità sostituisce le altre per quel programma. La modalità più semplice è quella settimanale, in cui si selezionano i singoli giorni in cui si vuole irrigare e il display indica l’avanzamento sul calendario settimanale. In alternativa, è disponibile la programmazione pari/dispari, utile quando si vuole irrigare secondo la parità del giorno del mese, e la programmazione a intervallo, con cui si imposta ogni quanti giorni irrigare entro un range predefinito. È prevista anche una modalità di “giorni particolari” che consente di bloccare o consentire irrigazione in base a un conteggio legato all’opzione in uso, utile quando si devono rispettare vincoli locali o turnazioni.
Il manuale include poi una funzione di revisione dei programmi, pensata per ricontrollare rapidamente impostazioni e tempi senza modificarli, e descrive alcune funzioni operative aggiuntive. La centralina consente di impostare un ritardo della valvola master o della pompa, così da farla partire leggermente prima o dopo rispetto all’apertura delle zone, riducendo colpi d’ariete o stabilizzando la pressione; questo ritardo, come indicato, è comune ai tre programmi. È presente anche il bypass del sensore pioggia, che permette di ignorare temporaneamente il sensore quando si vuole irrigare comunque; il manuale segnala che il bypass resta attivo finché non viene disattivato, per evitare che l’utente lo dimentichi.
La gestione manuale e di prova è trattata come strumento di collaudo e manutenzione. In modalità manuale si può avviare una singola zona impostandone la durata, con attivazione effettiva dopo pochi secondi, e si può anche usare la funzione ManualAdvance per interrompere una zona in corso e passare rapidamente a un’altra, utile durante test in campo. È disponibile inoltre l’avvio manuale di un ciclo completo del programma, che parte immediatamente e consente di verificare sequenza e funzionamento generale; il manuale evidenzia che la funzione di ciclo parte subito e che, se si vuole applicarla a tutte le zone, conviene usare la procedura di avanzamento manuale per gestire correttamente l’ordine e i tempi.
La chiusura del manuale comprende dati tecnici e una sezione di risoluzione problemi. I dati tecnici descrivono l’alimentazione a 24 VAC e i limiti di corrente sulle uscite, oltre alle caratteristiche delle batterie e alla logica di memoria che conserva programmi e data durante blackout quando la riserva è attiva. La tabella guasti collega sintomi tipici come mancata alimentazione o display spento, irrigazione non erogata su una zona, comparsa di indicazioni di corto circuito o problemi sul comune, sensore pioggia che blocca l’impianto, e comportamenti percepiti come “irrigazione continua” dovuti a tempi totali lunghi o a percentuali di disponibilità elevate. Viene anche indicato l’uso dei comandi di reset e le verifiche da eseguire su collegamenti ai solenoidi, presenza del comune, e integrità del ponticello o del cablaggio sensore quando installato.

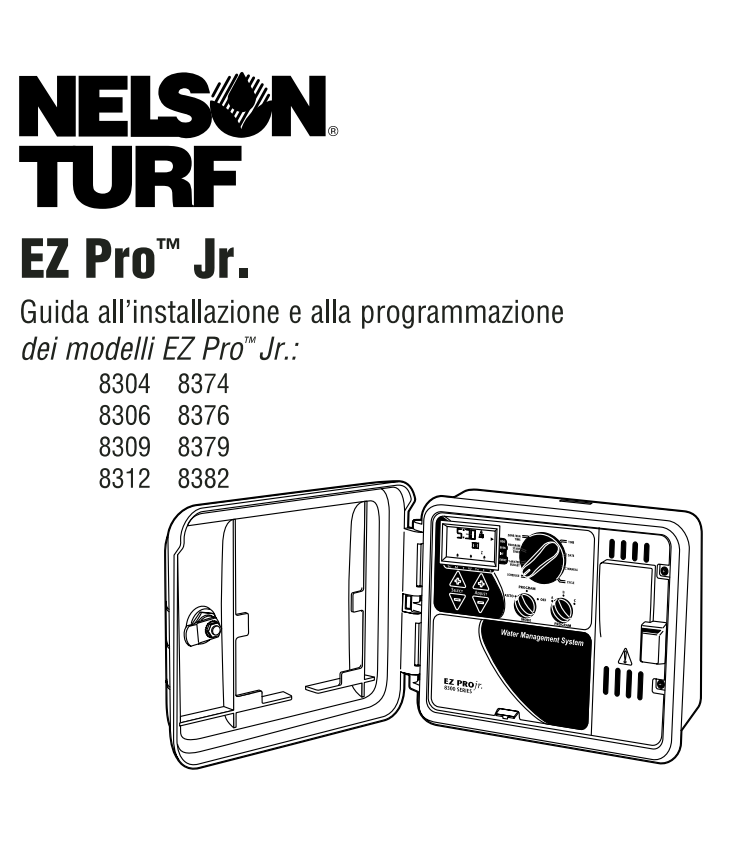

Manuale di Istruzioni Nelson EZ Pro Jr PDF
Se hai bisogno di consultare il manuale di istruzioni per il tuo Nelson EZ Pro Jr, qui puoi trovare la versione PDF pronta da scaricare. Questo documento ti guiderà passo dopo passo nell’installazione, nella programmazione e nella manutenzione dell’apparecchio, aiutandoti a sfruttarne al meglio tutte le funzionalità. Scaricare il manuale ti permetterà di avere sempre a portata di mano tutte le informazioni necessarie per un utilizzo semplice e sicuro del tuo sistema di irrigazione.
