In questa pagina puoi scaricare facilmente il manuale di istruzioni in formato PDF per l’irrigatore Rain Bird 5000. Il manuale contiene tutte le informazioni necessarie per l’installazione, la regolazione e la manutenzione del dispositivo, aiutandoti a ottenere il massimo dal tuo sistema di irrigazione. Consultando la guida ufficiale, potrai risolvere dubbi e trovare consigli utili per un funzionamento efficiente e duraturo del tuo irrigatore Rain Bird 5000.
Cosa Troverai nel Manuale Utente Rain Bird 5000

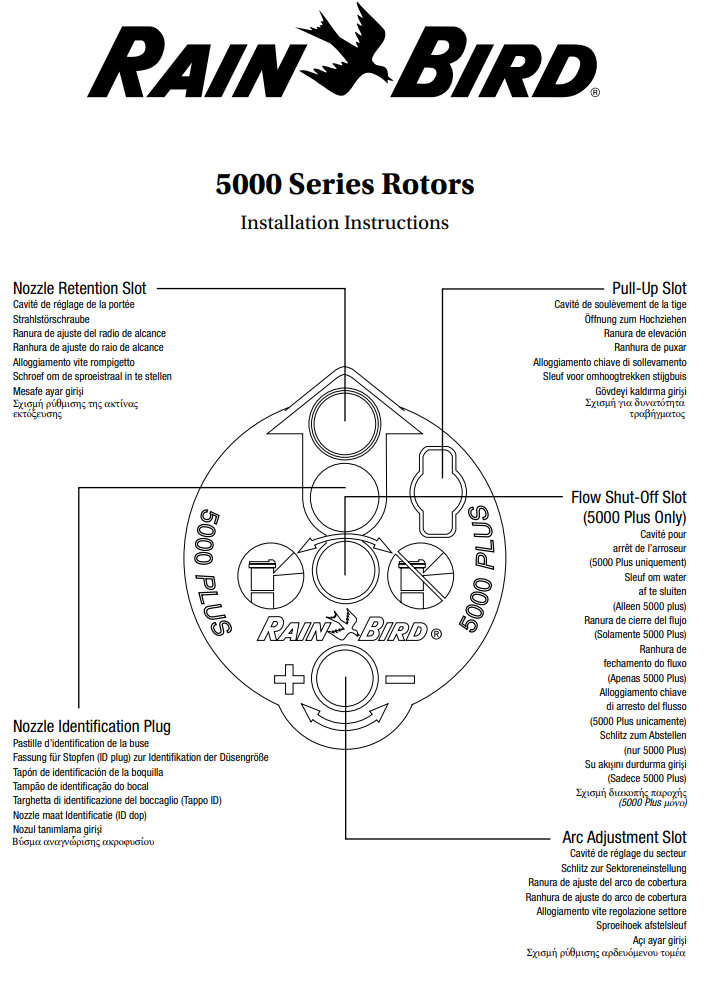

Il manuale Rain Bird della serie 5000 e 5000 Plus è strutturato come istruzione di installazione e regolazione “in campo” dei rotori, includendo anche le versioni con regolatore di pressione PRS. Nelle prime pagine viene mostrata la testa dell’irrigatore con l’identificazione delle sedi di intervento dall’alto: sono evidenziati l’alloggiamento per sollevare il pistone, la sede per la regolazione dell’angolo di lavoro, l’alloggiamento della regolazione della gittata e, nei modelli 5000 Plus, la sede dedicata all’arresto del flusso; è presente inoltre il tappo di identificazione del boccaglio, pensato per riconoscere rapidamente l’ugello installato senza doverlo estrarre.
Una parte centrale del manuale descrive come installare e rimuovere gli ugelli lavorando dall’alto. La logica operativa è quella di sollevare lo stelo inserendo l’apposita chiave nella sede di sollevamento e ruotandola, così da portare in posizione di servizio la torretta porta-ugelli. A questo punto l’ugello scelto viene inserito nel relativo foro e bloccato avvitando in senso orario la vite di regolazione della gittata, che svolge anche la funzione di ritenuta meccanica dell’ugello. Per completare l’installazione, il manuale indica di inserire il tappo di identificazione dell’ugello nella sede superiore. La rimozione segue il processo inverso: si svita la vite di regolazione della gittata e si fa leva sotto la sede dell’ugello per estrarlo senza danneggiare la torretta.
La regolazione dell’angolo di lavoro è spiegata per i modelli parzializzabili, con un intervallo dichiarato da 40° a 360° e una taratura di fabbrica a 180°. Il manuale insiste sul concetto del riferimento “fisso” a sinistra: per impostare correttamente il settore, si porta prima la torretta al punto fermo sinistro ruotando in senso antiorario; se la rotazione verso sinistra risulta dura, viene indicato di ruotare prima verso destra fino al fermo destro e poi tornare a sinistra. Una volta allineato il punto fermo sinistro, l’ampiezza del settore si modifica inserendo l’utensile nella sede di regolazione dell’arco e ruotando: il senso orario aumenta l’angolo, il senso antiorario lo diminuisce. È specificato che ogni giro completo di regolazione equivale a una variazione di 90° e che, raggiunti i limiti minimo o massimo, si avverte un rumore meccanico “a cricchetto” che segnala di non forzare oltre.
Per la gittata, il manuale descrive una regolazione di fino ottenibile dalla testa tramite la vite dedicata, con una riduzione massima indicata fino al 25%. Ruotando in senso orario si riduce la distanza di lancio e ruotando in senso antiorario la si ripristina o aumenta entro il campo previsto dall’ugello. È presente una nota tecnica importante: la riduzione della gittata avviene perturbando il getto e, proprio per questo, può peggiorare l’uniformità di distribuzione; in pratica viene suggerito di considerare questa vite come correzione limitata e non come sostituto della scelta corretta del boccaglio.
Nei modelli 5000 Plus viene presentata anche la funzione di chiusura e riapertura del flusso direttamente sull’irrigatore. Il manuale la descrive come un arresto del passaggio d’acqua ottenibile inserendo un cacciavite nella sede “flow shut-off” e ruotando di 180° in senso orario per interrompere l’erogazione; per ripristinare l’acqua si ruota di 180° in senso antiorario. Questa funzione è tipicamente utile durante collaudi o manutenzioni locali, quando si vuole isolare temporaneamente un singolo rotore senza intervenire sulla valvola di zona.
Oltre alle istruzioni operative, il manuale include dati prestazionali dei boccagli “Rain Curtain” e varianti a basso angolo, con tabelle che mettono in relazione pressione di alimentazione, raggio, portata e tassi di precipitazione. I tassi di precipitazione sono dichiarati come calcolati su funzionamento a mezzo cerchio e con spaziature di posa riferite al 50% del diametro di lancio, distinguendo fra schemi “quadrati” e “triangolari”; viene anche precisato che i dati sono raccolti in assenza di vento e derivati da prove conformi a standard di settore. Sono presenti tabelle separate per gli ugelli a basso angolo e per le versioni PRS, in modo da valutare come la regolazione di pressione influisca sulla portata e sui valori di precipitazione rispetto a configurazioni senza PRS.
Nelle pagine finali compare anche una rappresentazione in sezione del rotore 5000/5000 Plus PRS che serve a spiegare l’architettura interna: vengono evidenziati il regolatore di pressione integrato nello stelo nelle versioni PRS, la tenuta “wiper” multifunzione e la tenuta resistente alla graniglia, la molla in acciaio inox, la trasmissione a ingranaggi lubrificata dall’acqua, la copertura rinforzata e, dove previsto, il dispositivo di shut-off del flusso; è mostrata anche la presenza di una copertura in gomma e l’opzione di camicia in acciaio inox. A corredo è riportato un grafico portata–pressione per ugelli Rain Curtain che confronta l’andamento con e senza PRS, utile per capire in modo immediato come la regolazione di pressione stabilizzi la portata al variare della pressione in ingresso.
Manuale di Istruzioni Rain Bird 5000 PDF
Per facilitare l’installazione, la regolazione e la manutenzione del vostro irrigatore, mettiamo a disposizione il manuale di istruzioni Rain Bird 5000 in formato PDF. Consultando questo documento, potrete trovare tutte le informazioni dettagliate e i suggerimenti utili per utilizzare al meglio il vostro sistema di irrigazione. Di seguito è possibile scaricare gratuitamente il manuale completo, così da averlo sempre a portata di mano quando necessario.
