In questa pagina puoi trovare il manuale di istruzioni in formato PDF per il programmatore di irrigazione Rain Bird ESP-RZX, pensato per facilitare l’installazione, la configurazione e la gestione del tuo sistema di irrigazione. Il manuale fornisce tutte le informazioni necessarie per utilizzare al meglio il dispositivo, con spiegazioni dettagliate delle funzioni, procedure passo-passo e consigli utili per la manutenzione. Scaricando il documento potrai consultarlo comodamente in qualsiasi momento, sia da computer che da dispositivi mobili, così da avere sempre a portata di mano una guida chiara e completa per risolvere eventuali dubbi o problemi.
Cosa Troverai nel Manuale Utente Rain Bird ESP-RZX
Il manuale del programmatore Rain Bird ESP-RZX è concepito come guida completa sia per l’installazione sia per l’uso quotidiano, con un’impostazione che accompagna dall’identificazione dei comandi fino alla gestione degli imprevisti. Nelle pagine introduttive viene presentata la logica di funzionamento “per zona”, cioè la possibilità di assegnare a ciascuna area irrigata un proprio schema indipendente di durata, orari di avvio e giorni di irrigazione, in modo da adattare l’impianto a esigenze diverse come prato, aiuole o siepi. Vengono inoltre richiamate le funzioni che caratterizzano il modello, tra cui la regolazione stagionale percentuale dei tempi, l’avvio manuale immediato e la predisposizione per accessori come il sensore pioggia.
Una parte importante del manuale spiega come leggere e usare l’interfaccia frontale. Il display è descritto come il punto in cui compaiono data e ora, il giorno della settimana, lo stato dell’irrigazione e, durante un ciclo, il numero di zona attiva con il tempo residuo. I tasti “Back” e “Next” servono a scorrere le opzioni e i campi da impostare, mentre i tasti “+” e “–” modificano i valori. Viene chiarito il ruolo dei tasti di modalità, con “Auto” per l’esercizio normale secondo i programmi memorizzati e “Off” per interrompere subito qualsiasi irrigazione e disattivare l’automatico. Il manuale evidenzia anche che, terminata la programmazione, conviene riportare l’unità in “Auto” per consentire l’esecuzione degli orari; in assenza di interazioni, il programmatore tende a ritornare automaticamente in modalità “Auto” dopo un intervallo di inattività, a meno che non sia stato selezionato “Off”.
La sezione operativa descrive cosa accade durante l’irrigazione automatica e come intervenire in corso d’opera. Quando una zona è in esecuzione, sul display compare un’icona di irrigazione e viene mostrato il tempo rimanente; il manuale indica che è possibile aumentare o ridurre quel tempo residuo direttamente con “+” o “–”, così da adattare l’irrigazione al bisogno del momento senza dover riprogrammare l’intero calendario. È anche prevista la possibilità di saltare immediatamente alla zona successiva, annullando la zona attiva tramite il tasto di avanzamento, funzione utile quando si vuole verificare rapidamente più settori o quando una zona non deve irrigare.
La programmazione di base viene presentata come una sequenza logica che parte dalla data e ora correnti, perché tutte le scelte successive dipendono dal calendario interno. Il manuale guida poi alla costruzione dell’“orario di zona”, cioè il set di parametri che definisce per una specifica zona la durata di irrigazione, gli orari di avvio e i giorni in cui il programma è autorizzato a partire. Viene chiarito che la durata è impostabile in minuti entro un intervallo ampio e che ogni zona può avere più orari di avvio nello stesso giorno, con passi di regolazione definiti; questa impostazione consente, ad esempio, di spezzare l’irrigazione in più cicli giornalieri mantenendo la stessa zona. Per i giorni di avvio il manuale descrive le modalità tipiche: scelta di specifici giorni della settimana, irrigazione nei giorni pari o dispari del mese, oppure irrigazione “ciclica” a intervalli, in cui si imposta sia la lunghezza del ciclo sia una data di partenza all’interno del ciclo stesso, con il display che si aggiorna per indicare il prossimo giorno valido di irrigazione.
Accanto alla programmazione, il manuale dedica spazio alle funzioni che servono per gestire l’impianto in modo flessibile. L’irrigazione manuale permette di avviare immediatamente un ciclo senza attendere l’orario programmato; viene spiegato come scegliere se irrigare tutte le zone in sequenza oppure una singola zona, impostando il tempo desiderato e avviando l’esecuzione. Anche durante l’irrigazione manuale restano disponibili le stesse logiche di intervento rapido, come la modifica del tempo residuo e il passaggio alla zona successiva.
La regolazione stagionale è descritta come un moltiplicatore percentuale che agisce sui tempi di irrigazione di tutte le zone, utile quando cambiano temperatura, vento o piogge e si vuole aumentare o ridurre l’apporto idrico senza riscrivere ogni singolo programma. Il manuale specifica che la percentuale può essere portata anche a valori negativi o aumentata oltre lo standard, e fornisce un esempio di come una percentuale positiva incrementi proporzionalmente i minuti impostati. È sottolineato che l’effetto è globale su tutti gli orari programmati, quindi va usato come regolazione “di stagione” più che come correzione puntuale di una singola zona.
La sezione di installazione distingue fra modello per uso interno e modello per uso esterno, perché cambiano alimentazione e requisiti di montaggio. Per l’interno, il manuale indica il fissaggio a parete con due punti di ancoraggio e la necessità di collocare l’unità vicino a una presa con messa a terra, lasciando spazio per l’ingresso dei cavi dal basso; viene anche richiamata la cautela di non usare prese comandate da interruttore. Per l’esterno, viene descritto lo sportello incernierato e la necessità di prevedere spazio per l’apertura e per i condotti, oltre al fatto che l’unità integra un trasformatore interno e richiede il collegamento dei conduttori di linea, neutro e terra secondo le regole elettriche locali, con avvertenze esplicite sui rischi di scossa e sull’obbligo di lavorare a alimentazione disinserita.
Il manuale spiega poi in modo pratico come collegare i conduttori di campo sul blocco morsetti. Le valvole di zona si collegano ciascuna al proprio morsetto numerato, mentre tutti i comuni delle valvole convergono sul morsetto “C”. È prevista la gestione di una valvola master opzionale collegata al morsetto “M” con comune su “C”, tipicamente impiegata per abilitare la linea principale quando una qualsiasi zona è in funzione. Per impianti alimentati da pozzo o fonte con pompa, viene descritta l’opzione del relè di avvio pompa, chiarendo che il programmatore non alimenta direttamente la pompa e che occorre un relè esterno comandato in modo analogo a una master; viene inoltre riportata una nota di cablaggio con ponticelli sui morsetti di zona eventualmente inutilizzati per evitare possibili condizioni che possano danneggiare la pompa. Infine, per il sensore pioggia, il manuale indica la rimozione del ponticello presente sui morsetti dedicati e il collegamento dei due fili del sensore, così che l’unità possa interrompere l’irrigazione quando il sensore segnala pioggia.
Nelle opzioni speciali viene trattato il tema dell’alimentazione di backup e del ripristino. L’installazione di due batterie AAA è presentata come soluzione per conservare data e ora in caso di mancanza di corrente, mentre viene precisato che i programmi restano memorizzati anche senza batterie perché la memoria è non volatile. È presente un pulsante di reset, utile se il programmatore non risponde correttamente: dopo il reset gli orari programmati rimangono, ma data e ora devono essere reimpostate. Viene inoltre spiegato il bypass del sensore pioggia, cioè la possibilità di impostare l’unità per rispettare il sensore oppure ignorarlo; l’operazione si effettua da “Auto” con una combinazione di tasti e il display segnala l’assenza/ignoranza del sensore con un simbolo dedicato, con la nota che questa impostazione non si modifica mentre l’impianto sta irrigando.
La parte finale del manuale è dedicata alla risoluzione dei problemi e alla diagnostica. Viene descritto un sistema interno di rilevazione errori che identifica cortocircuiti o sovraccarichi sulle uscite di zona e li segnala a display con un messaggio “Err” associato alla zona interessata; in queste condizioni la zona viene interrotta e il ciclo prosegue sulle zone successive. Il manuale spiega anche che il programmatore tenterà nuovamente l’irrigazione della zona al successivo evento programmato e che un’esecuzione corretta elimina la condizione di errore. Per i problemi di irrigazione vengono richiamate cause tipiche come assenza d’acqua, cablaggi allentati o danneggiati, sensore pioggia attivo e mancanza del ponticello sui morsetti del sensore; per i problemi elettrici si indicano controlli sull’alimentazione e una procedura di riavvio tramite disconnessione temporanea in caso di blocco dell’interfaccia.

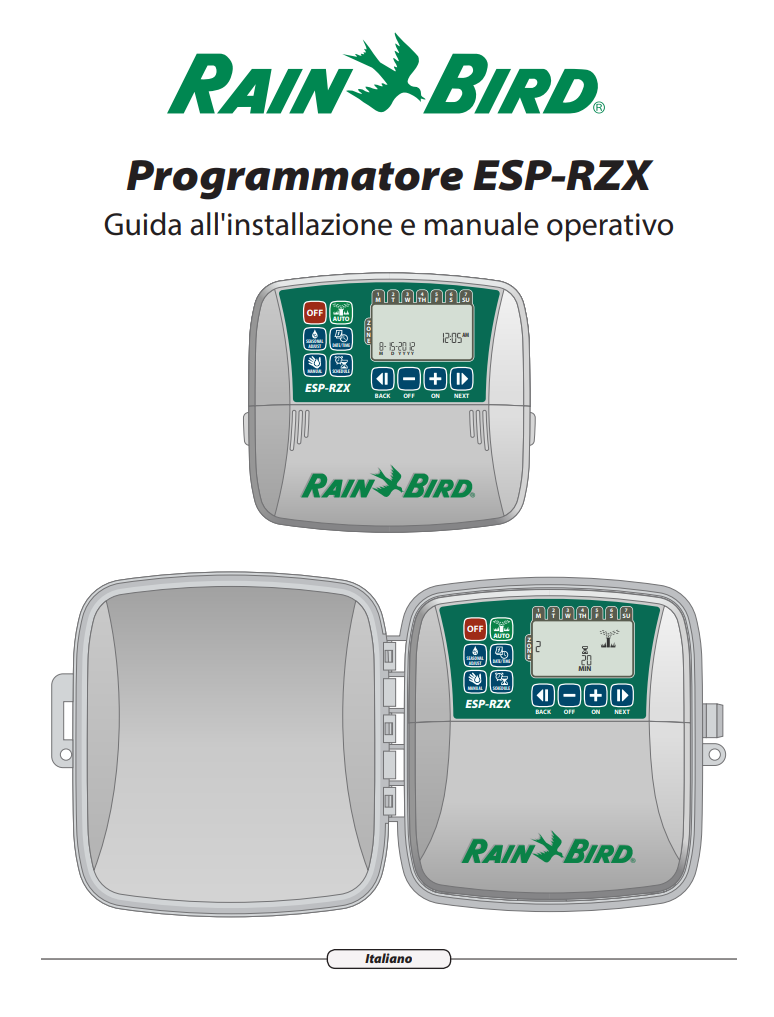

Manuale di Istruzioni Rain Bird ESP-RZX PDF
In questa sezione è possibile trovare il manuale di istruzioni per il programmatore Rain Bird ESP-RZX in formato PDF. Il documento fornisce tutte le informazioni necessarie per l’installazione, la configurazione e la gestione del sistema di irrigazione, risultando uno strumento prezioso sia per gli utenti alle prime armi che per i professionisti. Scaricando il manuale, avrete accesso a spiegazioni dettagliate, schemi illustrativi e consigli utili per sfruttare al meglio tutte le funzionalità del vostro dispositivo Rain Bird.
