Benvenuto nella sezione dedicata al manuale di istruzioni per il Ricevitore Interruttore Tapparelle Somfy. Qui puoi scaricare gratuitamente il PDF ufficiale che ti guiderà passo dopo passo nell’installazione, configurazione e utilizzo del tuo dispositivo Somfy per il controllo delle tapparelle. Il manuale contiene tutte le informazioni necessarie per sfruttare al meglio le funzionalità del ricevitore, con spiegazioni dettagliate, schemi illustrativi e consigli utili per la risoluzione dei problemi più comuni. Scarica subito il documento per consultarlo in qualsiasi momento e rendere più semplice la gestione delle tue tapparelle automatizzate.
Cosa Troverai nel Manuale Utente Ricevitore Interruttore Tapparelle Somfy
Il manuale del Ricevitore interruttore radio Somfy RTS è una guida rapida di installazione e programmazione pensata per “modernizzare” una tapparella motorizzata sostituendo il tradizionale invertitore a parete con un comando filare che integra anche un ricevitore radio RTS. L’idea centrale del documento è che questo componente permette di mantenere il comando locale a parete e, contemporaneamente, aggiungere la gestione via telecomando o temporizzatore radio e la centralizzazione di più tapparelle. Il manuale è molto illustrato e procede in quattro blocchi: presentazione e sicurezza, cablaggio e montaggio, programmazione dei trasmettitori RTS e funzioni avanzate come posizioni intermedie e isolamento dal comando generale.
Nella prima pagina il manuale introduce Somfy e inquadra il prodotto, spiegando che il ricevitore interruttore RTS è “ideale per modernizzare” perché si installa al posto dell’invertitore che controlla la tapparella e aggiunge un ricevitore radio integrato. Viene chiarito che, abbinandolo a un trasmettitore RTS (telecomando 1 canale, 5 canali o temporizzatore radio), si ottiene la centralizzazione radio delle tapparelle. Sempre qui sono dichiarate due funzioni che ricorrono poi nel manuale: la possibilità di registrare due posizioni intermedie e la presenza di un selettore 0/Auto che consente di isolare un ricevitore rispetto a un comando generale. La stessa pagina imposta anche il perimetro di responsabilità: prima di installare bisogna leggere tutta la guida, seguire le istruzioni e non lasciare ai bambini i comandi.
La sezione “schema di collegamento / schema di cablaggio” è la parte più tecnica e spiega come si passa dal “prima” (solo invertitore filare) al “dopo” (invertitore con ricevitore radio). Il manuale mostra i collegamenti essenziali: alimentazione di rete con fase, neutro e terra, e cavo motore a quattro conduttori, indicando anche sezioni consigliate dei cavi, tipicamente 3×1,5 mm² per la rete e 4×0,75 mm² per il motore. Viene ribadito che bisogna disinserire la rete prima di intervenire, usare cavi flessibili, evitare trazioni sulle morsettiere a installazione completata e collegare sempre i fili di terra. Un dettaglio pratico riportato è che, se l’alimentazione arriva dall’alto, va aggiunto un filo blu per il neutro, perché la predisposizione interna può richiederlo in quella configurazione.
La pagina successiva descrive il montaggio meccanico in cinque passaggi, usando nomi molto chiari per i pezzi: si collegano i fili del motore e dell’alimentazione alla base, si fissa la base alla parete, si inserisce la piastra di pulizia, si aggancia l’automatismo e infine si aggancia il frontalino. Accanto a questa sequenza c’è una sezione “consigli di installazione” che, pur essendo breve, è decisiva per l’affidabilità radio: indica una distanza minima di 20 cm tra due ricevitori, una distanza minima di 30 cm tra ricevitore ed emettitore (telecomando/temporizzatore) durante le fasi critiche e avverte che apparecchiature che usano la stessa frequenza possono ridurre le prestazioni.
Il cuore del manuale è la programmazione RTS, cioè l’associazione tra ricevitore e trasmettitore. Viene spiegato che, prima di programmare, bisogna rimettere l’impianto sotto tensione, verificare che il selettore 0/Auto sia in posizione Auto e rimuovere il frontalino per accedere al pulsante PROG. La programmazione del primo trasmettitore avviene premendo PROG sul ricevitore finché il LED si accende per alcuni secondi e la tapparella fa un breve movimento di salita/discesa, poi premendo brevemente il tasto di programmazione del trasmettitore: il LED del ricevitore lampeggia e la tapparella fa di nuovo un breve movimento, confermando che il telecomando è memorizzato. Il manuale sottolinea anche una finestra temporale: l’operazione va completata in circa due minuti, altrimenti va ripetuta.
La guida tratta anche l’aggiunta di ulteriori telecomandi. La logica è simmetrica: si “riattiva” il ricevitore entrando in programmazione tramite un trasmettitore già memorizzato (tenendo premuto il suo tasto di programmazione per alcuni secondi) oppure premendo di nuovo PROG sul ricevitore; quando il LED si accende e la tapparella fa il movimento di conferma, si preme brevemente il tasto di programmazione del nuovo trasmettitore e il movimento finale conferma l’avvenuta aggiunta. Questa parte è utile perché chiarisce che non serve smontare tutto: per aggiungere un telecomando basta entrare correttamente nella modalità di programmazione e rispettare le tempistiche.
Il manuale spiega poi come costruire un comando generale (centralizzazione). Il concetto è che il trasmettitore scelto come “generale” va programmato su ciascun ricevitore interruttore RTS ripetendo la procedura di programmazione del primo trasmettitore; in questo modo lo stesso telecomando può comandare tutte le tapparelle associate. È qui che diventa rilevante il selettore 0/Auto, perché permette di escludere una tapparella dal comando generale senza cancellare la programmazione.
La pagina successiva affronta la rimozione dei telecomandi e il reset completo. Per cancellare un singolo trasmettitore, si entra in programmazione dal trasmettitore che si vuole conservare (o con PROG sul ricevitore), poi si preme brevemente il tasto di programmazione del trasmettitore da eliminare e il breve movimento conferma che è stato rimosso. Per cancellare tutto, inclusi trasmettitori e posizioni intermedie, il manuale indica di tenere premuto PROG sul ricevitore finché il LED lampeggia per circa 10 secondi e di attendere la sequenza completa di movimenti della tapparella, che conferma la cancellazione totale della memoria.
Una parte molto caratteristica del manuale riguarda le posizioni intermedie. Il ricevitore può memorizzare due posizioni: una richiamabile quando la tapparella è completamente alzata e una richiamabile quando è completamente abbassata. La guida spiega che queste posizioni non sono “valori assoluti”, ma sono memorizzate come temporizzazioni tra la posizione di partenza e la posizione intermedia. La programmazione avviene con una sequenza che usa combinazioni di tasti salita/discesa e stop: quando la tapparella è tutta in alto si avvia la procedura per la posizione intermedia “in discesa”, si ferma con stop nel punto desiderato e poi si conferma tenendo premuto stop per alcuni secondi finché la tapparella fa un breve movimento; quando la tapparella è tutta in basso si fa l’analoga procedura per la posizione intermedia “in salita”. Il manuale spiega anche come raggiungere la posizione intermedia: basta una pressione breve di stop quando la tapparella è in alto o in basso, e come cancellare una posizione intermedia: si porta la tapparella in quella posizione e si tiene premuto stop finché un movimento breve conferma la cancellazione.
Nell’ultima pagina il manuale torna sul selettore 0/Auto, spiegando con un disegno che in posizione “0” la tapparella non risponde ai comandi del controllo generale, mentre in Auto resta integrata nel comando centralizzato. È una funzione molto pratica in edifici con più tapparelle: consente di “isolare” temporaneamente una sola utenza senza riprogrammare nulla.

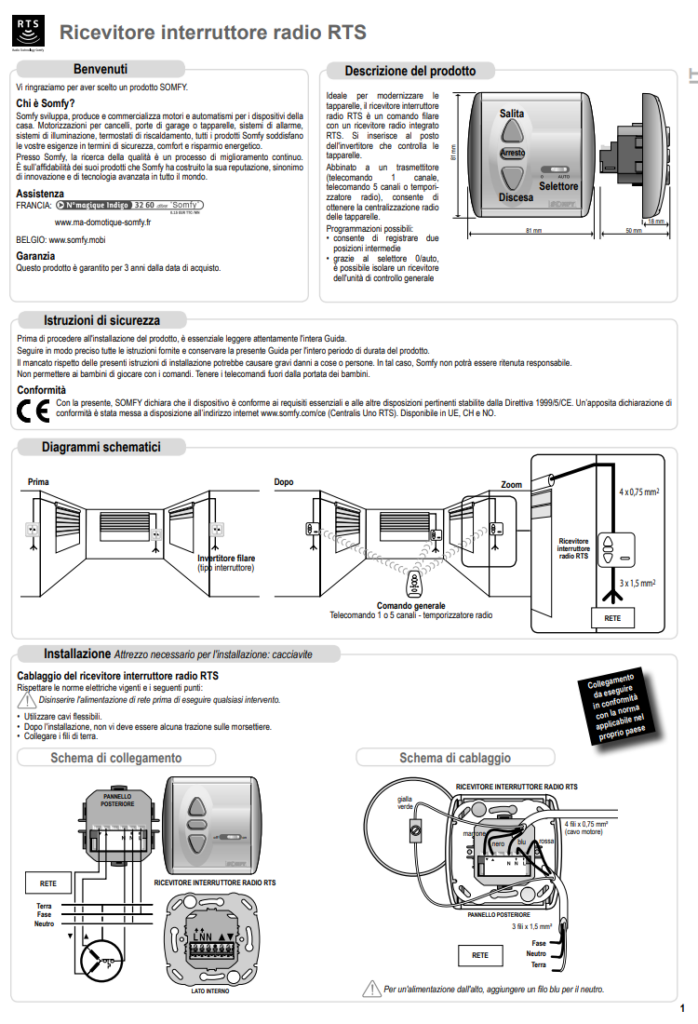

Manuale di Istruzioni Ricevitore Interruttore Tapparelle Somfy PDF
In questa sezione viene fornito il manuale di istruzioni dedicato al Ricevitore Interruttore Tapparelle Somfy, disponibile in formato PDF. Il documento è pensato per aiutare gli utenti nell’installazione, configurazione e utilizzo corretto del dispositivo, offrendo tutte le informazioni necessarie per sfruttarne al meglio le funzionalità. Scaricando il manuale, sarà possibile consultare dettagli tecnici, procedure operative e suggerimenti utili per una gestione efficiente e sicura delle proprie tapparelle automatizzate.
