In questa pagina è possibile scaricare il manuale di istruzioni in formato PDF per il sensore anemometrico Somfy 3D Eolis Wirefree RTS. Il manuale fornisce tutte le informazioni necessarie per l’installazione, la configurazione e l’utilizzo corretto del dispositivo, aiutando a sfruttare al meglio le sue funzionalità di rilevamento del vento e di protezione automatica delle tende da sole. Scaricando il documento, avrai a disposizione una guida dettagliata e di facile consultazione per risolvere eventuali dubbi o esigenze durante l’uso quotidiano del sensore.
Cosa Troverai nel Manuale Utente Sensore Anemometrico Somfy 3D Eolis Wirefree RTS
Il manuale del Somfy Eolis 3D WireFree RTS (art. 9014400) è una guida tecnica molto pratica che spiega come funziona questo sensore “anemometrico” a batteria per tende da sole con motori/ricevitori RTS, come si installa sulla barra terminale, come si associa al motore tramite il tasto PROG, e come si regola la sensibilità con il potenziometro interno. L’impostazione del documento è lineare: prima chiarisce cosa misura davvero il sensore e cosa no, poi descrive compatibilità e principio di funzionamento, quindi passa a posizionamento e fissaggio, programmazione, regolazione della soglia e infine alle logiche speciali quando il sistema è abbinato anche a un sensore sole, con chiusura su dati tecnici.
All’inizio il manuale mette subito in chiaro un concetto fondamentale: l’Eolis 3D non misura la velocità del vento come un anemometro tradizionale, ma misura l’oscillazione/vibrazione reale della tenda. In pratica il sensore “legge” i movimenti della barra terminale e, se la vibrazione supera una soglia impostata, invia via radio (433,42 MHz) un comando di salita al motore per richiudere la tenda. Questa precisazione serve a interpretare correttamente la funzione: due installazioni in luoghi diversi possono reagire in modo diverso a parità di vento, perché cambiano rigidità della tenda, estensione, fissaggi e turbolenza locale.
La sezione di compatibilità è volutamente semplice: il sensore è dichiarato compatibile con tutti gli operatori RTS e con tutti i ricevitori esterni RTS, quindi si colloca come accessorio “universale” per la piattaforma RTS. Il manuale spiega poi il ciclo operativo: quando scatta la soglia e la tenda si richiude, per un tempo definito i comandi vengono inibiti (30 secondi in normale, 5 secondi in modalità DEMO), così da evitare riaperture immediate durante la fase critica. Dopo quel tempo, l’utente può riaprire la tenda con un comando di discesa da telecomando.
Un passaggio molto interessante del manuale riguarda l’interazione con la funzione sole, quando oltre all’Eolis 3D è presente anche un sensore come Sunis o Soliris RTS. In quel caso, dopo una chiusura per vento, la presenza di sole può far riaprire automaticamente la tenda dopo 12 minuti; tuttavia, proprio per evitare continui “apri/chiudi” in giornate ventose e soleggiate, il sensore attiva una logica specifica chiamata anti yo-yo: dopo la terza riapertura consecutiva dovuta al sole, il sistema blocca la tenda in alto per un’ora e in quel periodo inibisce i comandi provenienti dal sensore sole, pur lasciando possibile un’apertura manuale. Il manuale descrive anche come uscire manualmente da questa condizione, ad esempio sganciando e riagganciando il sensore al supporto oppure riaprendo e provocando volutamente una vibrazione che generi una nuova chiusura automatica, così da “resettare” il comportamento.
La parte “avvertenze” chiarisce che l’installazione deve essere coerente con le indicazioni Somfy e che dispositivi radio locali sulla stessa frequenza (vengono citate cuffie wireless come esempio) possono interferire con il funzionamento. La sezione di messa in opera entra poi nel concreto e spiega come scegliere il punto corretto sulla barra terminale. Viene consigliato di installare il sensore vicino a un’estremità, perché lì la vibrazione è più sensibile, e viene indicata una distanza minima di circa 30 cm tra sensore e testa motore quando la tenda è chiusa; Somfy consiglia inoltre di posizionarlo dalla parte opposta al motore. Il manuale insiste anche su vincoli fisici netti: il sensore non va mai posizionato dentro la barra terminale e deve essere installato sul lato della barra protetto dal telo, in modo che non venga urtato o esposto inutilmente.
La guida descrive poi i componenti, utili per orientarsi durante montaggio e taratura: coperchio, sensore, supporto, potenziometro di regolazione, pulsante PROG e due pile alcaline AAA. Per il fissaggio del supporto sono previsti due approcci. Il primo, illustrato come soluzione standard, usa un adesivo monouso fornito da Somfy e il manuale vieta esplicitamente l’uso di adesivi diversi; viene richiesto di pulire la superficie, applicare l’adesivo sul supporto asciutto e fissarlo con la freccia del supporto rivolta verso l’alto. Il secondo approccio è un fissaggio meccanico con viti o rivetti oppure con accessori Somfy dedicati (non forniti), con l’avvertenza di non combinare più sistemi di fissaggio contemporaneamente.
La gestione delle pile è descritta come operazione semplice ma con una nota utile: sostituendo le batterie, le regolazioni restano memorizzate. Il manuale spiega che, dopo aver inserito correttamente pile nuove (non ricaricabili), un LED si accende per un secondo come conferma dell’inserimento corretto.
La sezione di programmazione è quella che consente davvero di “mettere in rete” il sensore con la tenda. Per assegnare il sensore a un motore o ricevitore già comandato da un trasmettitore RTS, si entra prima nella modalità di programmazione del motore premendo il tasto PROG del telecomando già memorizzato per circa 2 secondi, attendendo il breve movimento su/giù della tenda; poi si preme PROG sul sensore Eolis 3D per circa mezzo secondo e un nuovo breve movimento conferma che l’indirizzo del sensore è stato memorizzato. La cancellazione del sensore segue la stessa logica, entrando nella programmazione dal telecomando che si mantiene e poi premendo PROG sul sensore; è prevista anche la cancellazione di tutti i sensori premendo a lungo PROG su uno dei sensori abbinati, con un avvertimento importante: questa operazione resetta tutti i sensori (sole, vento, ecc.) associati a quel motore.
La taratura della soglia di intervento è trattata come parte “delicata” perché determina se la tenda si richiuderà troppo presto (falsi interventi) o troppo tardi (protezione insufficiente). Il manuale propone due modalità. La prima è la regolazione con soglia predefinita tramite potenziometro, dove valori bassi corrispondono ad alta sensibilità (chiusura anche con piccole vibrazioni) e valori alti a bassa sensibilità (chiusura solo con vibrazioni importanti). La seconda è la “soglia personalizzata”, che si attiva portando il potenziometro a 0 e poi facendo “apprendere” al sensore una vibrazione limite scuotendo la tenda fino a provocare il riavvolgimento automatico; il manuale specifica anche come deve essere questa vibrazione, cioè con movimenti rapidi e cambi di direzione repentini, non con oscillazioni ampie e lente. Se la taratura non è soddisfacente, la guida spiega come modificarla ripetendo la sequenza sganciando e riagganciando il sensore e ripetendo l’apprendimento.
La parte finale completa il quadro con la gestione della funzione sole in impianti con Telis Soliris RTS o Telis 4 Soliris RTS: viene descritto come escludere la funzione sole e lasciare attiva solo la funzione vento, e come riattivare in seguito la funzione sole riportando i LED del telecomando nella condizione precedente, con un movimento di conferma della tenda. In chiusura sono riportati i dati tecnici del dispositivo, come materiali, dimensioni, grado di protezione IP44, alimentazione a due pile AAA, frequenza radio e campo temperature di funzionamento e stoccaggio.

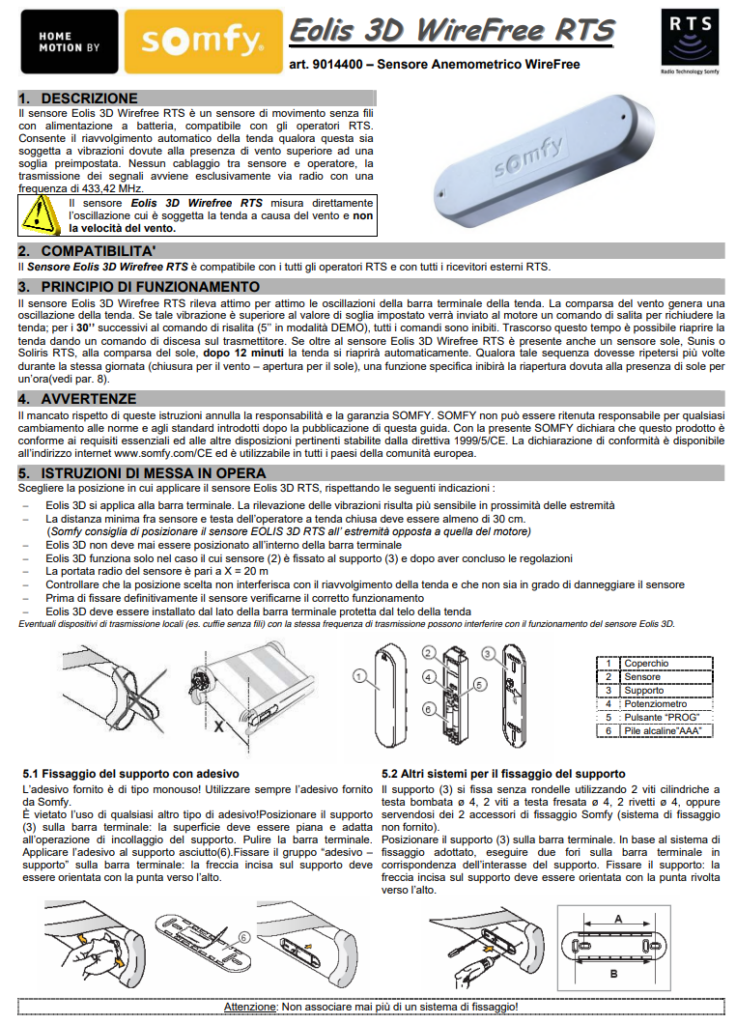

Manuale di Istruzioni Sensore Anemometrico Somfy 3D Eolis Wirefree RTS PDF
Se hai bisogno di consultare il manuale di istruzioni per il Senso Anemometrico Somfy 3D Eolis Wirefree RTS, qui puoi trovare il documento ufficiale in formato PDF pronto per il download. Il manuale fornisce tutte le informazioni necessarie per l’installazione, il funzionamento e la risoluzione dei problemi relativi a questo dispositivo, rendendo più semplice e sicura la gestione del tuo sistema. Scaricando il file, avrai sempre a disposizione una guida chiara e dettagliata per sfruttare al meglio tutte le funzionalità offerte dal sensore.
