In questa pagina è possibile scaricare gratuitamente il manuale di istruzioni in formato PDF per gli scaldabagni Baxi 11 Fi Blue e Baxi 14 Fi Blue. Il manuale fornisce tutte le informazioni necessarie per l’installazione, l’uso corretto, la manutenzione e la risoluzione dei problemi più comuni dei modelli indicati. Consultando il documento, potrai trovare spiegazioni dettagliate sulle funzioni del prodotto, consigli per un utilizzo sicuro ed efficiente e indicazioni utili per prolungare la durata dello scaldabagno. Prima di procedere con qualsiasi operazione, si raccomanda di leggere attentamente il manuale.
Cosa Troverai nel Manuale Utente Scaldabagno Baxi 11 Fi Blue – Baxi 14 Fi Blue
Il manuale dello scaldabagno Baxi 11 Fi Blue e Baxi 14 Fi Blue è un documento destinato sia all’utente sia all’installatore e descrive apparecchi a gas per la produzione istantanea di acqua calda sanitaria. Non si tratta quindi di caldaie per riscaldamento ambienti, ma di scaldabagni progettati per riscaldare l’acqua al momento del prelievo, con funzionamento a camera stagna e tiraggio forzato. Il libretto contiene istruzioni d’installazione, uso, sicurezza, manutenzione, dati tecnici, collegamenti, scarichi fumi, trasformazione gas, pannello comandi, anomalie e menù di servizio. Fin dall’inizio il manuale chiarisce che l’apparecchio è costruito secondo le regole della buona tecnica e porta marcatura CE perché conforme alle normative europee applicabili agli apparecchi a gas, alla bassa tensione, alla compatibilità elettromagnetica, alla progettazione ecocompatibile e all’etichettatura energetica. La scheda prodotto distingue i due modelli: il Baxi 11 Fi Blue ha profilo di carico dichiarato M, livello di potenza sonora interna di 51 dB(A), classe energetica A per il riscaldamento dell’acqua, efficienza del 69% ed emissioni di ossidi d’azoto pari a 35,4 mg/kWh; il Baxi 14 Fi Blue ha profilo XL, livello sonoro di 50 dB(A), classe energetica A, efficienza dell’86% ed emissioni di ossidi d’azoto pari a 29,4 mg/kWh. Il manuale spiega anche che, a fine vita, l’apparecchio non deve essere smaltito come rifiuto urbano misto, ma conferito a raccolta differenziata tramite operatori autorizzati, perché contiene materiali recuperabili e una gestione scorretta può avere effetti negativi su ambiente e salute.
La parte sulla garanzia convenzionale Baxi precisa che questa garanzia non sostituisce né limita la garanzia legale dovuta dal venditore. La copertura convenzionale riguarda vizi di fabbricazione e difetti della componentistica dell’apparecchio, con interventi eseguiti dai Centri di Assistenza Tecnica autorizzati Baxi. La durata indicata è di due anni dalla data di acquisto, che deve essere dimostrata tramite documentazione fiscale. Il manuale insiste sul fatto che il CAT autorizzato deve poter visionare la prova d’acquisto e, in caso di mancata disponibilità o rifiuto di esibirla, la garanzia convenzionale decade. La garanzia è inoltre subordinata alla conformità dell’installazione alle norme vigenti e alla disponibilità della documentazione tecnica rilasciata dall’installatore, come dichiarazione di conformità o documenti equivalenti. Sono escluse dalla garanzia molte situazioni dovute a uso improprio, installazione non conforme, manomissioni, impiego di ricambi non originali, trasporto o stoccaggio inadeguati, danni da agenti atmosferici, corrosione da fattori esterni, calcare o impurità dell’acqua non trattate correttamente. Il manuale specifica anche che i componenti di normale usura, come elettrodi, guarnizioni, sonde e pannelli isolanti della camera di combustione, non rientrano nella copertura ordinaria. Un punto pratico importante riguarda l’accessibilità: l’apparecchio deve essere installato in modo che ogni componente possa essere raggiunto facilmente per manutenzione o riparazione; eventuali costi extra per ponteggi, piattaforme, smontaggi o opere murarie non sono coperti dalla garanzia.
La guida rapida riassume l’uso essenziale dello scaldabagno. Il pannello comandi comprende un tasto multifunzione di accensione, spegnimento e reset, una manopola per regolare la temperatura dell’acqua e un display. Per accendere l’apparecchio si preme il tasto di accensione. Per regolare la temperatura dell’acqua si ruota la manopola verso destra per aumentarla e verso sinistra per diminuirla, all’interno di un intervallo compreso tra 37 °C e 60 °C. Per spegnere lo scaldabagno si tiene premuto il tasto di spegnimento e lo si rilascia quando i simboli iniziano a lampeggiare; a quel punto l’apparecchio entra in stato OFF e il display mostra i simboli fissi. Per il reset, invece, si tiene premuto il tasto finché compare la scritta di reset e poi lo si rilascia: se la condizione di blocco è ripristinabile, l’apparecchio torna disponibile. Il manuale evidenzia che l’utente deve prestare attenzione soprattutto alle avvertenze generali e di sicurezza, al pannello comandi e all’utilizzo dell’apparecchio, mentre le parti relative a installazione, taratura, trasformazione gas e menù service sono destinate a personale qualificato.
Le avvertenze generali sono molto estese perché lo scaldabagno è un apparecchio a gas con alimentazione elettrica, combustione, acqua calda e scarico fumi. Il manuale dice che il libretto è parte integrante del prodotto e deve essere conservato con cura per tutta la vita dell’apparecchio; se lo scaldabagno viene ceduto a un altro utilizzatore, anche il manuale deve accompagnarlo. L’apparecchio deve essere destinato solo all’uso previsto dal costruttore, cioè alla produzione di acqua calda sanitaria, e deve essere collegato a una rete di distribuzione compatibile con la sua potenza e le sue prestazioni. Installazione, manutenzione, riparazione e assistenza devono essere eseguite da personale qualificato secondo le norme vigenti. È vietato modificare i dispositivi di sicurezza o regolazione automatica, salvo interventi del costruttore o di personale autorizzato. In caso di fuoriuscite d’acqua bisogna chiudere l’alimentazione idrica e avvisare personale qualificato. In caso di guasto o cattivo funzionamento non bisogna tentare riparazioni dirette, ma disattivare l’apparecchio e rivolgersi al Centro di Assistenza Tecnica. La manutenzione deve essere eseguita almeno una volta all’anno, programmandola per tempo. In caso di assenza prolungata bisogna chiudere l’alimentazione del gas; se esiste rischio di gelo, è necessario svuotare lo scaldabagno dall’acqua contenuta. Il manuale avverte anche che nella zona del bruciatore il mantello può raggiungere temperature elevate, con rischio di scottature.
Le regole di sicurezza vietano usi impropri e comportamenti pericolosi. Non bisogna usare l’apparecchio per scopi diversi dalla produzione di acqua calda sanitaria. Non bisogna ostruire griglie, aperture di aerazione o dissipazione, né coprirle con stracci, carte o altri materiali. Se si avverte odore di gas, non bisogna azionare interruttori elettrici, telefoni o oggetti capaci di generare scintille; occorre aerare il locale aprendo porte e finestre e chiudere il rubinetto centrale del gas. Non bisogna appoggiare oggetti sull’apparecchio, né lasciare contenitori o sostanze infiammabili nel locale di installazione. È sconsigliato l’uso da parte di bambini o persone inesperte ed è vietato intervenire sugli elementi sigillati. Per la pulizia esterna il manuale consiglia una pulizia periodica con acqua saponata, utile anche per preservare la pannellatura dalla corrosione, ma vieta solventi, polveri abrasive, spugne abrasive e sostanze facilmente infiammabili come benzina, alcoli o nafta. Un’avvertenza importante riguarda l’acqua: per preservare durata ed efficienza dell’apparecchio, in presenza di acque che possono provocare incrostazioni calcaree è obbligatoria l’installazione di un dosatore di polifosfati o di un trattamento adeguato secondo le prescrizioni riportate nel manuale; il mancato rispetto di questa indicazione può comportare la decadenza della garanzia.
Il manuale descrive poi la struttura tecnica dello scaldabagno. I componenti principali sono valvola gas, termostato limite, sonda NTC, elettrodo di accensione e rilevazione, ventilatore, scambiatore, bruciatore, regolatore di flusso, flussimetro, entrata acqua fredda, attacco gas e uscita acqua calda. La figura dei componenti mostra il percorso funzionale dell’apparecchio: l’acqua fredda entra dal lato dedicato, passa attraverso il circuito dove viene rilevata la portata, viene riscaldata nello scambiatore dal bruciatore e viene inviata all’utenza come acqua calda. La combustione è assistita dal ventilatore e controllata da dispositivi elettronici e di sicurezza. Lo schema elettrico identifica l’elettrodo di accensione, il trasformatore di accensione, il ventilatore, il flussimetro sanitario, il termostato limite, la sonda sanitaria, la valvola gas, l’eventuale sonda ingresso acqua e l’eventuale comando remoto. Il circuito idraulico rappresenta valvola gas, regolatore di flusso, flussimetro, bruciatore, scambiatore, ventilatore, sonda NTC e termostato limite. Il manuale indica anche che, dopo la sostituzione dell’elettrodo, va verificata la distanza tra elettrodo e bruciatore, pari a 6,5 mm con tolleranza tra 6,0 e 7,0 mm.
La descrizione tecnica distingue chiaramente i due modelli. Il Baxi 11 Fi Blue ha portata termica nominale di 21,5 kW e potenza utile nominale di 19,0 kW, mentre il Baxi 14 Fi Blue ha portata termica nominale di 27,0 kW e potenza utile nominale di 23,9 kW. La portata termica minima è 9,5 kW per l’11 Fi Blue e 10,0 kW per il 14 Fi Blue; la potenza utile minima è rispettivamente 7,5 kW e 7,8 kW. Entrambi possono funzionare con gas metano G20, butano G30 e propano G31, con pressioni nominali di alimentazione di 20 mbar per metano, 28-30 mbar per butano e 37 mbar per propano. Sul lato acqua, il limitatore di flusso sanitario è di 8 litri al minuto per l’11 Fi Blue e 12 litri al minuto per il 14 Fi Blue. La capacità di prelievo continuo con salto termico di 35 K è di 8 litri al minuto per il modello 11 e 10 litri al minuto per il modello 14. La portata minima di accensione è di 2 litri al minuto per entrambi, la pressione minima dell’acqua è 0,13 bar, la pressione massima è 10 bar e gli attacchi acqua sono da mezzo pollice. Le dimensioni confermano che il modello 14 è più largo: entrambi sono alti 617 mm e profondi 222 mm, o 235 mm con estetica, ma l’11 Fi Blue è largo 304 mm e pesa 14 kg, mentre il 14 Fi Blue è largo 385 mm e pesa 16 kg. L’alimentazione elettrica è 230 V a 50 Hz, con potenza massima assorbita di 41 W per l’11 e 59 W per il 14, e grado di protezione IPX5D.
La parte dedicata all’installazione è rivolta al tecnico abilitato. Il manuale impone che l’installazione dello scaldabagno, il collegamento all’acqua, al gas, allo scarico dei prodotti della combustione, i collegamenti elettrici e la messa in funzione siano affidati a personale qualificato e conformi alle norme vigenti. Dopo l’installazione bisogna controllare l’ermeticità dei collegamenti gas e acqua. Prima del montaggio bisogna verificare che la pressione gas di rete corrisponda a quella richiesta dall’apparecchio, che il modello sia predisposto per il gas distribuito e che la durezza dell’acqua sia compatibile o adeguatamente trattata. Il fissaggio a parete richiede una parete idonea e vicinanza a un condotto di evacuazione fumi. Il manuale vieta l’installazione in locali con atmosfera contenente polveri, vapori grassi o corrosivi, e vieta locali in cui la temperatura possa scendere sotto 0 °C, salvo svuotamento dell’apparecchio in caso di gelo. Lo scaldabagno non deve essere chiuso ermeticamente in un mobile o in una nicchia e non deve essere installato sopra cucine o apparecchi di cottura, per evitare depositi di grasso e cattivo funzionamento. Le pareti sensibili al calore, come quelle in legno, devono essere protette con isolamento adeguato. Per la manutenzione devono restare liberi gli spazi minimi indicati, tra cui 50 mm laterali e 200 mm inferiori nella figura del manuale.
Il collegamento elettrico richiede alimentazione a 230 V, rispetto di fase, neutro e terra, e disinserimento della tensione prima di qualsiasi intervento. In caso di sostituzione del cavo, il lavoro deve essere eseguito da un tecnico qualificato con cavo idoneo H 05 V VF 3 x 0,75 mm², con diametro massimo di 7 mm, e con conduttore di terra più lungo dei conduttori di alimentazione. L’apparecchio deve essere alimentato tramite interruttore onnipolare con apertura dei contatti di almeno 3 mm. Il manuale declina responsabilità per danni derivanti da mancata messa a terra o impianto elettrico non conforme. Non è consentito usare adattatori, prese multiple o prolunghe. Vengono richiamate le regole generali per i componenti elettrici: non toccare l’apparecchio con parti del corpo bagnate o a piedi nudi, non tirare i cavi, non esporlo agli agenti atmosferici e non permetterne l’uso a bambini o persone inesperte. Il collegamento gas deve essere dimensionato secondo norma, preceduto da pulizia della tubazione per eliminare residui di lavorazione, dotato di rubinetto di intercettazione a monte e verificato con controlli di tenuta, tipo gas, pressione di alimentazione e dispositivi di sicurezza. È vietato usare i tubi gas come messa a terra di apparecchi elettrici. Il collegamento acqua richiede un rubinetto di intercettazione a monte, con entrata acqua fredda a destra e uscita acqua calda a sinistra guardando l’apparecchio, e il manuale avverte che le tubazioni idriche non devono essere usate come prese di terra.
La sezione sull’evacuazione dei prodotti della combustione è molto tecnica perché lo scaldabagno è di tipo C a camera stagna e necessita di collegamenti sicuri sia per lo scarico fumi sia per l’aspirazione dell’aria comburente. L’apparecchio è fornito senza kit scarico fumi e aspirazione aria, perché l’installazione può richiedere accessori diversi. Devono essere usate tubazioni originali o di pari caratteristiche certificate CE, montate secondo le istruzioni degli accessori. Il manuale descrive scarichi coassiali orizzontali, coassiali verticali e sdoppiati. Nei coassiali orizzontali lo scaldabagno è predisposto con flangia fumi installata e la lunghezza massima dipende dal modello e dalla flangia: per l’11 Fi Blue si arriva fino a 5,7 m senza flangia, mentre per il 14 Fi Blue fino a 3,7 m senza flangia; ogni curva a 45° comporta perdita equivalente di 1 m e ogni curva a 90° di 1,4 m. Nei coassiali verticali le lunghezze massime sono maggiori: fino a 6,7 m per l’11 Fi Blue e fino a 4,7 m per il 14 Fi Blue senza flangia. Negli scarichi sdoppiati, i condotti di aspirazione e scarico possono essere orientati secondo le esigenze, con lunghezze rettilinee ammesse che arrivano, per l’11 Fi Blue, fino a 21+21 m senza flangia e, per il 14 Fi Blue, fino a 17+17 m senza flangia; le curve hanno perdite equivalenti maggiori rispetto ai coassiali, cioè 1,3 m per 45° e 1,8 m per 90°. Il manuale mostra anche configurazioni di scarico come B22, B32, C12, C32, C42, C52, C62 e C82, spiegando che in alcune configurazioni scarico e aspirazione possono essere separati, ma non devono mai essere collocati su pareti opposte nel caso indicato.
Prima dell’accensione, il manuale ricorda che installazione, prima accensione, manutenzione e riparazione devono essere eseguite da personale qualificato. Le verifiche preliminari comprendono tenuta dell’impianto gas, corrispondenza tra dati di alimentazione e targa dati, conformità dell’installazione alle norme locali, tipo di gas indicato in targa, idoneità della canna fumaria, assenza di residui o sporcizia nelle tubazioni, corretto collegamento elettrico con polarità linea-neutro e messa a terra, e controllo della pressione di rete. Per gli apparecchi a metano il manuale descrive la verifica della pressione minima di alimentazione: si scollega elettricamente lo scaldabagno, si rimuove il mantello, si fa passare il tubetto del manometro attraverso il passaggio di servizio, si collega il manometro alla presa di pressione a monte della valvola gas, si richiude il mantello, si porta la manopola temperatura al massimo, si alimenta elettricamente l’apparecchio e si apre un rubinetto dell’acqua calda alla massima portata. La pressione va confrontata con i valori di tabella e, se superiore a 15 mbar secondo la procedura riportata, si procede alla taratura della valvola gas. Al termine si chiude il rubinetto, si scollega il manometro e si richiude accuratamente la presa di pressione.
La trasformazione gas è una procedura riservata a personale abilitato. Il manuale spiega che l’apparecchio può essere trasformato da un gas di una famiglia a un gas di un’altra anche quando è installato, ma l’intervento deve rispettare le norme e richiede competenza tecnica. La procedura prevede lo spegnimento dell’apparecchio tramite interruttore onnipolare, la chiusura dei rubinetti gas e acqua, la rimozione del mantello, lo smontaggio di componenti come rampa acqua fredda, rampa gas, lamiera intermedia e collettore gas, la sostituzione del collettore e il rimontaggio in ordine inverso. Poi bisogna modificare il parametro 02 relativo al tipo di gas entrando nel menù parametri, selezionando 0 per metano o 1 per GPL. Se si seleziona GPL, il valore predefinito è propano; per butano bisogna impostare il parametro 13 a 2. A fine procedura l’apparecchio visualizza l’allarme AL62 per indicare che è necessaria la taratura della valvola gas. La taratura completa richiede verifica preventiva della pressione di rete, manometro collegato alla presa a valle della valvola, accesso al menù service, selezione del parametro P17, ingresso nel menù taratura, apertura di un rubinetto di acqua calda alla massima temperatura e regolazione dei valori di pressione massima e minima al bruciatore secondo la tabella dati tecnici. Il manuale precisa che dopo cambio scheda o cambio valvola gas va sempre eseguita la taratura elettronica completa.
Il pannello comandi viene spiegato in modo pratico. Il display mostra presenza di anomalia, presenza di fiamma, anomalia fiamma con simbolo barrato, prelievo acqua in corso, valore della temperatura impostata, guasti o allarmi, eventuale connessione a comando remoto per modello da esterno e connessione a impianto solare. Per mettere in funzione l’apparecchio l’utente, dopo le verifiche preliminari, deve alimentare elettricamente lo scaldabagno, aprire il rubinetto gas a monte e aprire il rubinetto dell’acqua nella parte inferiore dell’apparecchio, quindi premere il tasto di accensione. Il display mostra la revisione del software, il tipo di gas per cui l’apparecchio è predisposto, la potenza in kW e un test dei simboli con display tutto acceso. Al termine, quando l’apparecchio è pronto, si visualizza lo stato operativo. Quando c’è prelievo d’acqua calda, il display mostra il simbolo relativo al prelievo; quando il bruciatore funziona, compare il simbolo fiamma. La regolazione della temperatura avviene ruotando la manopola: il simbolo lampeggia e il display mostra la nuova temperatura impostata per circa cinque secondi. Per spegnere, si tiene premuto il tasto per circa cinque secondi e si rilascia quando i simboli lampeggiano; in caso di lunghi periodi di inattività bisogna anche spegnere l’interruttore onnipolare esterno e chiudere il gas. Se il locale può scendere sotto 0 °C, bisogna svuotare lo scaldabagno chiudendo l’entrata acqua fredda e aprendo il rubinetto dell’acqua calda più basso della rete idrica del locale.
La sezione sulle anomalie spiega che in caso di blocco il display visualizza la scritta “AL” seguita da un codice. Gli arresti possono essere temporanei o definitivi. Nell’arresto temporaneo il codice lampeggia e la condizione si rimuove automaticamente quando cessa la causa; se la causa persiste, l’arresto può diventare definitivo. Nell’arresto definitivo il codice è fisso e l’apparecchio non riparte automaticamente: deve essere sbloccato tramite reset dall’utente o da un operatore, quando il tipo di allarme lo consente. La tabella mostra, ad esempio, allarmi di blocco del modulo controllo fiamma o guasto elettronica controllo fiamma, per i quali si può tentare il reset tenendo premuto il tasto fino alla comparsa della scritta prevista; se l’anomalia persiste bisogna chiamare un tecnico abilitato. Per l’allarme termostato limite è prevista la stessa logica. Per guasti alle sonde NTC sanitario IN-OUT, fiamma parassita e altre condizioni tecniche, il manuale indirizza invece direttamente all’intervento di personale abilitato. Questa distinzione è importante perché non tutti i codici possono essere risolti dall’utente: alcuni segnalano semplici blocchi ripristinabili, altri indicano guasti che richiedono diagnosi tecnica.
Il menù service è destinato ai tecnici. Per entrarvi, con scaldabagno acceso si tiene premuto il tasto reset per circa dieci secondi, finché i simboli a display iniziano a lampeggiare e vengono mostrati i simboli previsti; poi si rilascia il tasto, si inserisce un codice ruotando la manopola e si conferma premendo reset. Se il codice è errato o scade il tempo operativo, l’apparecchio torna automaticamente allo stato di stand-by o funzionamento. All’interno del menù service si possono scegliere menù parametri, menù taratura parziale, storico allarmi con gli ultimi dieci errori e menù informazioni, che mostra versione software scheda, temperatura dell’acqua e portata in litri al minuto. Nel menù parametri compaiono valori modificabili come tipo gas, modalità spento sanitario, potenza di accensione, tipo gas GPL, taratura completa o parziale, modulazione sanitario con flussimetro, potenza scaldabagno, pulsazione fiamma e configurazione scaldabagno standard o solare. Il manuale avverte che eventuali parametri aggiuntivi non devono essere modificati per nessuna ragione. Le regolazioni delle pressioni e le tarature devono essere eseguite esclusivamente da tecnici abilitati, seguendo la sequenza indicata e verificando sempre la pressione di rete.
La manutenzione conclude il senso pratico del manuale. L’apparecchio deve essere controllato almeno una volta all’anno, e le operazioni interne devono essere svolte da personale qualificato. La manutenzione periodica serve a mantenere sicurezza, efficienza, corretto scambio termico, combustione regolare e affidabilità dei dispositivi di controllo. La pulizia esterna può essere fatta dall’utente con acqua saponata e senza prodotti aggressivi, ma interventi su bruciatore, scambiatore, valvola gas, ventilatore, sonde, elettrodi, tarature e scarichi fumi spettano al tecnico. In sintesi, il manuale presenta i Baxi 11 Fi Blue e 14 Fi Blue come scaldabagni a gas moderni, efficienti e a basse emissioni, ma strettamente dipendenti da installazione corretta, scarichi adeguati, qualità dell’acqua, taratura del gas, rispetto delle norme e manutenzione annuale. L’utente deve usare il pannello in modo semplice, accendere, spegnere, regolare la temperatura e riconoscere i blocchi principali; l’installatore e il manutentore devono invece garantire collegamenti, configurazioni, trasformazioni gas, verifiche di pressione, menù service e sicurezza complessiva dell’impianto.

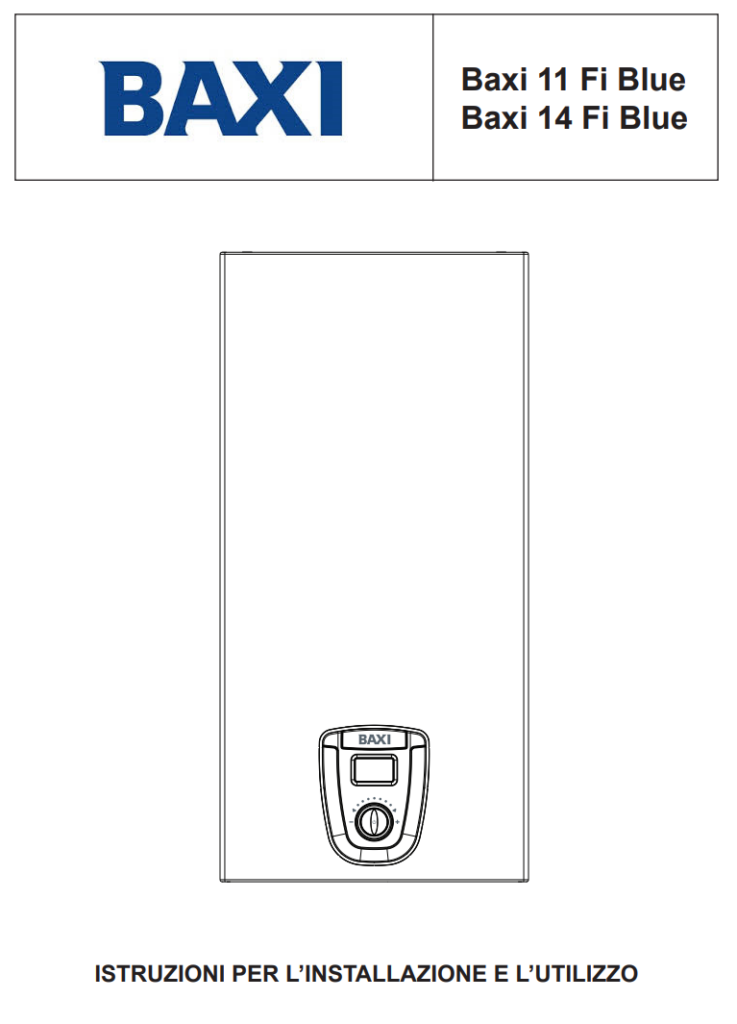

Manuale di Istruzioni Scaldabagno Baxi 11 Fi Blue – Baxi 14 Fi Blue PDF
Se hai bisogno di consultare il manuale di istruzioni del tuo scaldabagno Baxi 11 Fi Blue o Baxi 14 Fi Blue, qui puoi trovare la versione PDF da scaricare comodamente. Il manuale ti guiderà passo dopo passo nell’installazione, nell’utilizzo corretto e nella manutenzione dell’apparecchio, fornendo informazioni utili per garantire sicurezza ed efficienza nel tempo. Scarica il documento per avere sempre a portata di mano tutte le indicazioni necessarie per il funzionamento ottimale del tuo scaldabagno.
