In questa pagina è possibile scaricare gratuitamente il manuale di istruzioni in formato PDF per il termostato ambiente Baxi RC 06.20. Il manuale fornisce tutte le informazioni necessarie per l’installazione, la programmazione e l’utilizzo corretto dell’apparecchio, oltre a suggerimenti utili per la manutenzione e la risoluzione dei problemi più comuni. Scaricando il documento, avrai a disposizione una guida chiara e dettagliata che ti aiuterà a sfruttare al meglio tutte le funzionalità del tuo dispositivo Baxi.
Cosa Troverai nel Manuale Utente Baxi RC 06.20
Il manuale del Baxi RC 06.20 descrive un telecontrollo per caldaie Baxi DUO-TEC, cioè un comando remoto che permette di gestire dalla postazione ambiente le principali funzioni della caldaia, il riscaldamento, l’acqua calda sanitaria, la programmazione oraria, alcune funzioni temporizzate, le impostazioni avanzate e la lettura di anomalie o parametri di funzionamento. Il documento è organizzato in italiano e in greco, ma la parte italiana occupa la prima metà del manuale e presenta l’apparecchio come una vera unità di comando, non come un semplice termostato. Il telecontrollo integra infatti tasti dedicati, un display con molti simboli, la possibilità di impostare modalità stagionali e operative, programmi giornalieri e settimanali, funzioni Economy, Comfort, Shower, vacanza e party, oltre a menu tecnici per visualizzare dati e modificare parametri. Il manuale chiarisce che, ogni volta che la caldaia viene alimentata elettricamente, il sistema resta in stand-by per circa un minuto per riconoscere il telecontrollo. Durante questa fase sul display compare un simbolo di comunicazione; trascorso il tempo di riconoscimento, il sistema si attiva e il display mostra lo stato operativo. Questo dettaglio è importante perché evita di interpretare come difetto un breve ritardo all’avvio dopo l’alimentazione elettrica.
Il pannello del telecontrollo è spiegato attraverso una legenda dei tasti e dei simboli. Sul dispositivo sono presenti un tasto informazioni e programmazione, un tasto per le funzioni temporizzate, i tasti per la regolazione della temperatura ambiente, il tasto di conferma OK, il tasto per impostare il modo di funzionamento del riscaldamento tra automatico, manuale e spento, il tasto Economy-Comfort, il tasto per abilitare le modalità Estate, Inverno, solo riscaldamento o spento, e i tasti per regolare la temperatura dell’acqua calda sanitaria. Il display mostra un istogramma della programmazione giornaliera, le icone di comfort e temperatura ridotta, il simbolo di comunicazione tra scheda elettronica e telecontrollo, il livello di modulazione della fiamma e quindi della potenza della caldaia, l’eventuale anomalia in corso, l’accensione del bruciatore, i parametri di scheda, il livello batteria, i giorni della settimana, il formato dell’ora e la visualizzazione delle informazioni. Sono inoltre indicati i simboli della funzione temporizzata attiva, del funzionamento manuale, del funzionamento automatico, dello standby, del modo riscaldamento e del modo sanitario. Questa ricchezza di simboli permette al telecontrollo di comunicare molte informazioni senza dover ricorrere a messaggi lunghi.
Per mettere in funzione la caldaia tramite il telecontrollo, il manuale indica una sequenza semplice: alimentare elettricamente la caldaia, aprire il rubinetto del gas e premere il tasto dedicato alla scelta della modalità generale della caldaia. Con questo tasto si possono selezionare Estate, Inverno, Solo riscaldamento e Spento. In modalità Estate la caldaia soddisfa soltanto le richieste di acqua calda sanitaria e il riscaldamento non è abilitato, mentre resta attiva la funzione antigelo ambiente. In modalità Inverno la caldaia risponde sia alle richieste di acqua calda sanitaria sia a quelle di riscaldamento, sempre con protezione antigelo ambiente attiva. In modalità Solo riscaldamento la caldaia soddisfa soltanto le richieste del circuito di riscaldamento, senza servizio sanitario. Selezionando Spento, sul display non compaiono i simboli di sanitario o riscaldamento e rimane abilitata soltanto la protezione antigelo ambiente; ogni altra richiesta di calore non viene soddisfatta. Questa distinzione è fondamentale perché il telecontrollo separa chiaramente la modalità stagionale generale della caldaia dal modo in cui il riscaldamento viene comandato.
Il manuale spiega anche il significato del simbolo della fiamma modulante. Durante il funzionamento, il display può visualizzare quattro livelli di potenza relativi al grado di modulazione della caldaia. Il simbolo indica quindi se la caldaia sta lavorando a potenza bassa, media o alta, con fasce fino al 25%, tra 25% e 50%, tra 50% e 75%, e tra 75% e 100%. Questo non è solo un dettaglio grafico: permette all’utente di capire se la caldaia sta funzionando con una richiesta contenuta o intensa. L’accensione del bruciatore è indicata da un simbolo specifico, quindi l’utente può distinguere tra una semplice richiesta o stato impostato e il momento in cui il bruciatore è effettivamente acceso.
Accanto alla modalità generale della caldaia, il manuale descrive un secondo tasto dedicato al funzionamento del riscaldamento: Automatico, Manuale o Spento. In Automatico viene abilitata la programmazione oraria del riscaldamento. La richiesta di calore dipende dal programma impostato e dalle due temperature associate alle fasce orarie: comfort e ridotta. In Manuale, la programmazione oraria viene disattivata e la caldaia lavora in riscaldamento alla temperatura ambiente impostata con i tasti più e meno. In Spento, il riscaldamento è disabilitato e resta attiva la funzione antigelo ambiente. Questa struttura consente due livelli di controllo: con un tasto si decide se la caldaia deve lavorare in estate, inverno, solo riscaldamento o spento; con l’altro si decide se il riscaldamento segue il programma, una temperatura manuale o resta disattivato.
La regolazione della temperatura ambiente e dell’acqua sanitaria avviene tramite tasti separati più e meno. Durante il funzionamento in riscaldamento, il display mostra il simbolo del riscaldamento e la temperatura ambiente in gradi Celsius. Quando si sta regolando manualmente la temperatura ambiente, compare la scritta “AMB”, che indica che il valore modificato riguarda l’ambiente. Per l’acqua sanitaria, durante il funzionamento viene mostrato il simbolo sanitario e la temperatura ambiente; quando si modifica manualmente la temperatura dell’acqua calda compare invece la scritta “HW SP”. Se la caldaia è collegata a un bollitore, il display continua a mostrare il simbolo sanitario e la temperatura ambiente durante il funzionamento in sanitario. Il manuale rimanda alla modalità informazioni per visualizzare valori più tecnici, come la temperatura di mandata del circuito di riscaldamento.
Una parte importante riguarda l’impostazione di data e ora. Premendo il tasto IP, il display visualizza per qualche istante la scritta “PROGR” e l’ora inizia a lampeggiare. Se non viene premuto alcun tasto, la funzione termina automaticamente dopo circa un minuto. L’utente regola prima l’ora con i tasti più e meno, conferma con OK, regola i minuti, conferma ancora, poi imposta il giorno della settimana indicato come “Day”, con valori da 1 a 7 corrispondenti da lunedì a domenica. Una volta completata la regolazione, si preme IP per uscire. Questa impostazione è necessaria perché la programmazione oraria del riscaldamento e del sanitario dipende dal giorno e dall’ora corretti.
La programmazione oraria del riscaldamento permette di impostare il funzionamento automatico della caldaia in determinate fasce orarie e in determinati giorni. Per attivarla si usa il tasto dedicato, facendo comparire il simbolo dell’automatico sul display. Il manuale distingue la programmazione per giorni singoli e quella per gruppi di giorni consecutivi. Per ogni giorno selezionato sono disponibili quattro fasce orarie, cioè quattro periodi di accensione e spegnimento della caldaia in riscaldamento. I valori di fabbrica prevedono, per i giorni feriali, un primo intervallo dalle 6:00 alle 8:00, un secondo dalle 11:00 alle 13:00, un terzo dalle 17:00 alle 23:00 e un quarto impostato dalle 24:00 alle 24:00, che di fatto non aggiunge un periodo utile. Per impostare una fascia oraria si preme IP e poi il tasto della programmazione riscaldamento, si sceglie il giorno con i tasti più e meno, si conferma con OK, si imposta l’orario di accensione “on 1”, poi l’orario di spegnimento “of 1” e si ripete la stessa procedura per le altre tre fasce. Se l’ora di accensione viene impostata uguale all’ora di spegnimento, quella fascia viene annullata e il programma passa alla fascia successiva. Questo permette di eliminare intervalli non necessari senza dover cancellare l’intero programma.
La programmazione per gruppi di giorni serve a semplificare la configurazione quando si desiderano gli stessi orari per più giorni. Il manuale prevede gruppi come dal lunedì al venerdì, sabato e domenica, dal lunedì al sabato e tutti i giorni della settimana. Per il gruppo sabato-domenica il valore di fabbrica indicato è 7:00-23:00, mentre per altri gruppi si riprendono i valori della programmazione standard. La procedura è simile a quella dei giorni singoli: si entra nella programmazione, si sceglie il gruppo con i tasti più e meno, si conferma e si impostano le fasce orarie. È presente anche una programmazione oraria del sanitario, ma solo per caldaie collegate a un bollitore esterno. Questa funzione consente di programmare quattro fasce orarie di funzionamento sanitario nell’arco della settimana, uguali per tutti i giorni. Per abilitarla, l’installatore deve impostare il parametro “HW PR” al valore 2; il valore di fabbrica della fascia sanitaria è 6:00-23:00. Ciò significa che, senza l’impostazione tecnica corretta, la programmazione settimanale dell’acqua sanitaria non diventa operativa.
Le funzioni speciali sono una delle parti più utili del telecontrollo. La funzione Economy-Comfort consente di usare due valori di temperatura ambiente: una temperatura Comfort, cioè nominale, e una temperatura Economy, cioè ridotta. Il manuale consiglia di assegnare alla temperatura Economy un valore inferiore rispetto a Comfort. Premendo il tasto dedicato, la scritta “ECONM” indica la temperatura ridotta, mentre “COMFR” indica la temperatura nominale. In funzionamento automatico, la temperatura ambiente dipende dalla fascia oraria: dentro la fascia programmata vale la temperatura Comfort, fuori dalla fascia vale Economy. Premendo il tasto Economy-Comfort si può modificare temporaneamente la temperatura da Comfort a Economy o viceversa fino al successivo cambio di fascia oraria. In funzionamento manuale, premendo lo stesso tasto si passa da Comfort a Economy e viceversa fino alla pressione successiva. Questa funzione permette di ridurre i consumi nelle ore in cui non serve pieno comfort, senza spegnere completamente il riscaldamento.
La funzione Shower è pensata per migliorare il comfort dell’acqua calda durante una doccia. Il manuale spiega che consente di prelevare acqua calda sanitaria a una temperatura più bassa rispetto al valore nominale. Il valore massimo della temperatura Shower può essere modificato nel menu delle funzioni associate al tasto Economy-Comfort. Per attivarla manualmente, si preme uno dei tasti più o meno del sanitario e poi il tasto funzione; sul display compare per qualche istante “SHOWR” seguita da “HW SS”. Si conferma con OK mentre lampeggiano la temperatura di mandata e il simbolo sanitario. La funzione dura 60 minuti e durante questo periodo il simbolo lampeggia. Al termine, la temperatura dell’acqua sanitaria torna al valore precedentemente impostato. È anche possibile disabilitare la funzione prima dei 60 minuti ripetendo la procedura e confermando l’uscita. In pratica, Shower serve a creare una modalità temporanea di acqua calda più moderata e stabile, utile quando non si vuole usare il setpoint sanitario ordinario.
Il manuale descrive poi come modificare i valori di temperatura associati alle funzioni Comfort, Economy, antigelo e Shower. Premendo IP si entra nella funzione di programmazione e con il tasto Economy-Comfort si scorrono le funzioni. “CONFR” corrisponde al funzionamento in riscaldamento alla temperatura nominale, con valore di fabbrica 20 °C. “ECONM” corrisponde al riscaldamento alla temperatura ridotta, con valore di fabbrica 18 °C. “NOFRS” corrisponde alla temperatura ambiente antigelo, con valore di fabbrica 5 °C. “SHOWR” corrisponde al funzionamento sanitario alla temperatura impostata, con valore di fabbrica 40 °C. I valori si modificano con i tasti più e meno e si esce con IP. Questo consente di adattare il comportamento del telecontrollo alle abitudini dell’abitazione: comfort più alto per chi desidera ambienti caldi, economy più basso per risparmio, antigelo prudenziale durante assenze e shower adeguato alla sensibilità dell’utente.
Le funzioni temporizzate includono lo Spento temporizzato, definito anche programma vacanze, e il Manuale temporizzato, chiamato Party. Lo Spento temporizzato inibisce temporaneamente la programmazione oraria per un certo periodo, garantendo però una temperatura ambiente minima, di fabbrica 5 °C, modificabile tramite il valore NOFRS. Per attivarlo si mette il sistema in automatico, si preme il tasto temporizzato e sul display appare una durata iniziale di 60 minuti. Con i tasti più e meno si regola la durata, che può essere espressa in minuti, ore o giorni. L’intervallo parte da 10 minuti e può arrivare fino a 45 giorni. Dopo 90 minuti il display passa alla logica in ore, e dopo 47 ore alla logica in giorni. Il manuale avverte che, dopo aver attivato questa funzione, bisogna evitare di premere altri tasti, perché si potrebbe attivare per errore la funzione manuale e interrompere lo spento temporizzato. La funzione Party, invece, permette di impostare una temperatura ambiente temporanea. Si attiva partendo dalla modalità Manuale, poi si preme il tasto temporizzato e si regola la durata come nella funzione vacanza. Per modificare il valore di temperatura ambiente si preme OK, compare “AMB” e si interviene con i tasti più e meno. Alla fine del periodo, il modo di funzionamento torna a quello precedente.
Il capitolo sulle segnalazioni e sui dispositivi di sicurezza distingue fra Anomalia e Blocco. In presenza di anomalia, il display mostra i simboli di errore e la scritta lampeggiante “ERROR”; l’anomalia è identificata da un codice, ma non è ripristinabile dall’utente e richiede il Centro di Assistenza Tecnica autorizzato. In presenza di blocco, invece, il display alterna la scritta “ERROR” con l’indicazione “>>>OK”. In questo caso l’utente può premere OK per resettare la scheda elettronica e tentare il ripristino. Il display visualizza “RESET” e poi “>>>OK”. Il manuale contiene una lunga tabella di codici errore, con descrizioni e interventi service. Ad esempio, il codice 09 riguarda un errore di collegamento della valvola gas, il 10 la sonda esterna guasta, il 12 la mancata commutazione del pressostato differenziale idraulico, il 20 il sensore NTC di mandata, il 53 il condotto fumi ostruito, l’83-87 problemi di comunicazione tra scheda caldaia e unità comando, il 110 l’intervento del termostato di sicurezza per sovratemperatura, il 117 una pressione circuito idraulico troppo alta, il 118 una pressione troppo bassa, il 133 la mancata accensione dopo cinque tentativi, il 160 un’anomalia del ventilatore, il 317 una frequenza di alimentazione elettrica errata e il 385 una tensione di alimentazione troppo bassa. La tabella è chiaramente pensata soprattutto per il tecnico, ma aiuta l’utente a capire se può tentare un reset o se deve chiamare assistenza.
La modalità informazioni e impostazioni avanzate si attiva premendo il tasto IP per almeno tre secondi; l’ingresso viene segnalato dalla scritta scorrevole “INFO”. Si esce premendo brevemente IP. Con OK si scorrono le informazioni e, quando le cifre grandi lampeggiano, alcuni valori possono essere modificati con i tasti più e meno. Il manuale avverte che la comunicazione tra scheda elettronica della caldaia e telecontrollo non è immediata; in alcuni casi può essere necessario attendere prima che un comando venga eseguito. Nel circuito di riscaldamento si possono leggere o impostare valori come il massimo setpoint del circuito, la temperatura esterna se è collegata una sonda, la temperatura di mandata, il setpoint dell’acqua di riscaldamento, il massimo e il minimo setpoint. Nel circuito sanitario si possono visualizzare la temperatura di mandata sanitaria o del bollitore, il setpoint sanitario, il massimo e il minimo setpoint. Fra le informazioni avanzate compaiono la potenza o modulazione di fiamma in percentuale, la pressione dell’acqua del circuito riscaldamento in bar e il flusso dell’acqua sanitaria in litri al minuto.
Il manuale presenta anche diversi parametri di regolazione climatica. “K REG” è la costante di regolazione della temperatura di mandata riscaldamento, impostabile da 0,5 a 9,0, con valore di fabbrica 3. Un valore elevato comporta una temperatura di mandata più alta. Se la costante è impostata correttamente, al variare della temperatura esterna la temperatura ambiente resta vicina al valore impostato. “BUILD” rappresenta la dimensione o inerzia dell’edificio, da 1 a 10, con valore di fabbrica 5. Un valore alto è associato a edifici o impianti con elevata inerzia termica, mentre un valore basso è adatto ad ambienti piccoli o impianti a bassa inerzia, come termoconvettori. “YSELF” abilita o disabilita l’autoadattamento della temperatura di mandata quando è collegata la sonda esterna. “AMBON” abilita o disabilita la sonda ambiente del telecontrollo. “T ADJ” corregge la lettura della sonda ambiente da -3,0 °C a +3,0 °C. “MODUL” abilita o disabilita la modulazione della temperatura di mandata in funzione della temperatura ambiente e, se presente, della temperatura esterna. “HW PR” definisce il comportamento del programmatore sanitario: disabilitato, sempre abilitato o abilitato con programma settimanale. “NOFR” abilita o disabilita la funzione antigelo caldaia, e il manuale raccomanda espressamente di lasciarla sempre abilitata. “COOL” abilita il controllo della temperatura ambiente in estate per comandare dispositivi esterni di condizionamento tramite scheda relè, se prevista.
Le curve climatiche Kreg mostrano graficamente come la temperatura di mandata del riscaldamento varia in funzione della temperatura esterna. Il grafico distingue impianti con temperatura massima di mandata 45 °C e impianti con temperatura massima 85 °C. L’idea è che, quando fuori fa più freddo, la caldaia aumenti la temperatura di mandata; quando la temperatura esterna sale, la mandata si riduca. Il telecontrollo permette quindi una regolazione più intelligente rispetto a un semplice setpoint fisso, soprattutto con sonda esterna. Il manuale specifica che la gestione elettronica può impostare automaticamente la curva climatica corretta in funzione della temperatura esterna e della temperatura ambiente rilevata. Questo è uno dei motivi per cui il RC 06.20 viene definito anche regolatore climatico.
Il capitolo sull’impostazione parametri spiega una procedura riservata a chi deve modificare parametri di caldaia. Si preme IP per almeno tre secondi, poi si usa una combinazione di tasti indicata nel manuale. Quando la funzione è attiva, compare “F01” con il valore del parametro selezionato. I parametri si scorrono con una coppia di tasti più e meno e il singolo valore si modifica con l’altra coppia di tasti più e meno. Il valore viene memorizzato automaticamente dopo circa tre secondi, e il manuale raccomanda di non premere tasti mentre il dato lampeggia. La descrizione dei parametri specifici è rimandata al libretto istruzioni della caldaia, perché il telecontrollo funge da interfaccia ma i valori dipendono dalla scheda caldaia.
Il collegamento elettrico alla caldaia è descritto in modo essenziale ma molto importante. Per collegare il regolatore climatico bisogna aprirlo facendo leva con le mani, perché non ci sono viti, e collegare due cavetti al morsetto del regolatore e ai morsetti 1-2 della morsettiera M2 della caldaia. Il manuale sottolinea con un’avvertenza che il regolatore climatico è in bassa tensione e non deve essere collegato alla rete elettrica a 230 V. Questo è un punto critico di sicurezza: un collegamento errato alla tensione di rete potrebbe danneggiare il dispositivo e creare pericolo. La scheda prodotto finale classifica l’unità ambiente Baxi come dispositivo di controllo della temperatura di Classe V, con contributo all’efficienza energetica del riscaldamento d’ambiente pari al 3%. Nel complesso, il manuale del Baxi RC 06.20 descrive un telecontrollo evoluto per caldaie DUO-TEC, capace di gestire comfort, risparmio energetico, programmazione settimanale, sanitario, funzioni temporanee, antigelo, diagnostica e regolazione climatica. Per l’utente, le operazioni principali sono scegliere la modalità Estate o Inverno, impostare automatico o manuale, regolare le temperature, programmare le fasce orarie e leggere eventuali codici di errore. Per il tecnico, il dispositivo offre invece accesso a parametri, curve climatiche, letture di mandata, pressione, potenza, sonde e logiche di modulazione, rendendolo uno strumento centrale per il controllo e l’ottimizzazione dell’impianto.

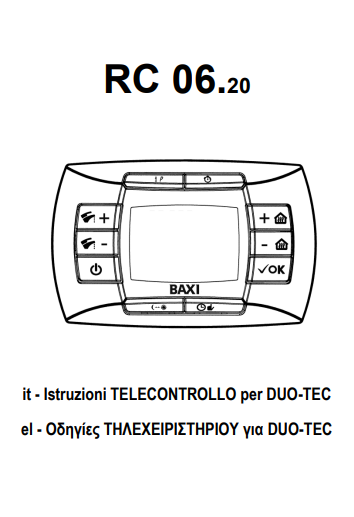

Manuale di Istruzioni Baxi RC 06.20 PDF
Per facilitare l’installazione, la configurazione e l’utilizzo ottimale del cronotermostato Baxi RC 06.20, è fondamentale poter consultare la documentazione tecnica ufficiale. Di seguito viene fornito il manuale di istruzioni in formato PDF, che contiene tutte le informazioni necessarie per un corretto funzionamento del dispositivo, incluse le indicazioni per la programmazione, la manutenzione e la risoluzione dei problemi più comuni. Scaricando il manuale, avrete a disposizione una guida dettagliata e facilmente consultabile in ogni momento.
