In questa pagina puoi trovare il manuale di istruzioni in formato PDF per i termostati BTicino XW8002, XM8002 e XG8002, disponibile per il download gratuito. Il manuale contiene tutte le informazioni necessarie per l’installazione, la configurazione e l’utilizzo corretto del dispositivo, oltre a consigli utili per la manutenzione e la risoluzione dei problemi più comuni. Scaricando il manuale, avrai sempre a portata di mano una guida chiara e dettagliata per sfruttare al meglio le funzionalità del tuo termostato BTicino.
Cosa Troverai nel Manuale Utente Termostato BTicino XW8002 – XM8002 – XG8002
Il manuale del termostato BTicino Living XW8002, XM8002 e XG8002 presenta un dispositivo pensato per la gestione intelligente della temperatura ambiente, con un’impostazione che unisce installazione elettrica tradizionale, controllo locale tramite superficie touch e funzioni connesse via rete Wi-Fi e radio. Anche se il documento è relativamente breve, il suo contenuto è denso e chiarisce molto bene la natura del prodotto: non si tratta di un semplice termostato on/off da parete, ma di un dispositivo connesso, compatibile con l’ecosistema Home + Control, con le valvole termostatiche Netatmo e con piattaforme vocali e domotiche come Google Assistant, Alexa, Apple HomeKit e Siri. Il manuale spiega quindi non solo come installarlo fisicamente e collegarlo all’impianto, ma anche quali informazioni mostra sul display, quali funzioni mette a disposizione, quali tipi di impianto può controllare e quali attenzioni bisogna avere sia in fase di montaggio sia durante l’uso quotidiano.

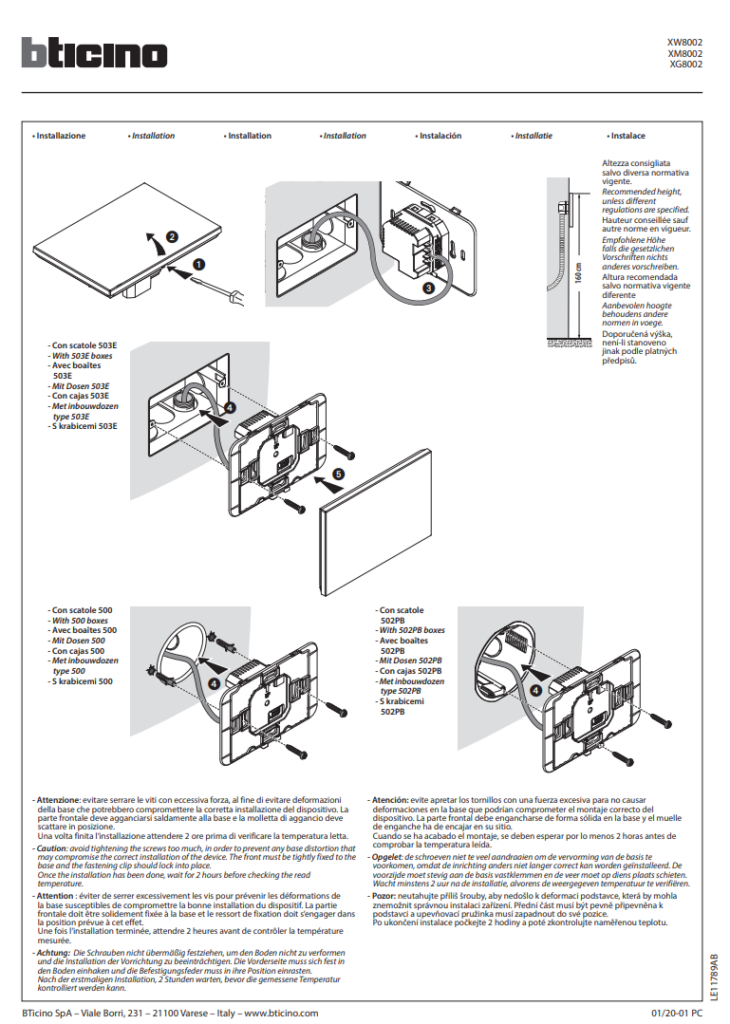

La prima parte del manuale è dedicata all’installazione fisica, e questo è già un elemento importante per capire la filosofia del prodotto. Il termostato viene mostrato come un apparecchio da parete con frontale sganciabile, base di supporto e morsetti posteriori. Il documento illustra il montaggio su diversi tipi di scatole da incasso, come le 503E, le 500 e le 502PB, e specifica anche l’altezza consigliata di installazione, pari a circa 160 centimetri dal pavimento, salvo diversa normativa vigente. Questo valore non è casuale: serve a garantire una lettura più corretta della temperatura ambiente e una posizione comoda per l’uso dei comandi touch. Il manuale insiste anche su un dettaglio pratico molto importante, cioè evitare di serrare eccessivamente le viti della base, perché una deformazione del supporto potrebbe compromettere il corretto aggancio del frontale e quindi il montaggio del dispositivo. La parte frontale deve infatti agganciarsi saldamente alla base e la molletta di aggancio deve scattare correttamente in posizione. Il documento aggiunge poi una raccomandazione essenziale dopo l’installazione: bisogna attendere circa due ore prima di verificare la temperatura letta. Questa nota è molto significativa, perché fa capire che il sensore interno ha bisogno di stabilizzarsi termicamente dopo il montaggio e che un controllo immediato potrebbe dare valori non attendibili.
Dal punto di vista costruttivo e funzionale, il manuale presenta il termostato come un dispositivo con display touch-screen, visualizzazione della temperatura e dell’umidità, indicatore del funzionamento in modalità Boost, tasto per la connessione Wi-Fi, tasti per l’impostazione della temperatura, comando di attivazione della modalità Boost, tasto Reset e vari indicatori di stato. Tra questi ci sono l’indicatore della modalità manuale, quello del riscaldamento acceso, quello del raffrescamento acceso, l’indicatore di “termostato spento” e quello della connessione Wi-Fi. Il tasto Reset, secondo il manuale, va tenuto premuto per dieci secondi e serve a riportare il dispositivo alle condizioni di fabbrica. Questo è un dettaglio importante, perché chiarisce che il termostato può essere reinizializzato completamente in caso di problemi di configurazione o di cambio di impianto. Sul retro si trovano i morsetti di collegamento, che il manuale rimanda a interpretare attraverso gli schemi elettrici riportati nelle pagine successive. Nel complesso, questa descrizione mette in evidenza che il termostato non è solo un’interfaccia di regolazione della temperatura, ma anche un piccolo centro di stato capace di mostrare con immediatezza se sta lavorando in riscaldamento o raffrescamento, se la connessione Wi-Fi è attiva e se il dispositivo si trova in modalità manuale o in una modalità di protezione.
Una delle informazioni più utili del manuale riguarda il significato della modalità “termostato spento”. Il documento chiarisce che lo stato OFF non equivale a una completa inattività termica, ma a un assetto protettivo. In funzionamento riscaldamento, il termostato spento mantiene una temperatura di 7 gradi, cioè una protezione antigelo. In funzionamento raffrescamento, invece, mantiene una temperatura di 35 gradi, cioè una protezione termica. Questo aspetto è fondamentale, perché distingue il comportamento del prodotto da quello di un interruttore puro e semplice. In pratica, spegnere il termostato non significa abbandonare del tutto il controllo dell’ambiente, ma lasciarlo in una modalità di salvaguardia. Il manuale lo segnala esplicitamente tramite l’indicatore dedicato sul display. È una logica tipica dei moderni termostati intelligenti, che non si limitano a “spegnere o accendere” un relè, ma cercano di mantenere l’ambiente entro limiti minimi di sicurezza.
Il manuale dedica poi un’intera sezione agli schemi di collegamento, e questa è probabilmente la parte più tecnica del documento. Viene chiarito che il dispositivo può essere usato in diversi scenari impiantistici. Il primo è quello di un impianto per solo riscaldamento con contatto pulito, ad esempio un consenso caldaia. In questo caso il termostato lavora come comando on/off senza portare direttamente tensione al carico, ma chiudendo o aprendo un contatto privo di potenziale. Il secondo scenario è quello di un impianto di solo riscaldamento con carico da comandare direttamente alla tensione di rete, per esempio un’elettrovalvola a 230 volt. Qui il termostato pilota direttamente un carico di rete entro i limiti dichiarati. Il terzo schema riguarda un impianto di riscaldamento e raffrescamento con sistema a pavimento, quindi un unico sistema fisico usato per due funzioni termiche differenti. Il quarto schema è ancora più interessante, perché mostra il collegamento a impianti di riscaldamento e raffrescamento separati, con sistemi differenti e un commutatore esterno. In questo caso il manuale sottolinea che il commutatore deve essere correttamente attivato quando la funzione dell’impianto passa da riscaldamento a raffreddamento e viceversa. Questo significa che il termostato, pur essendo smart, richiede una corretta logica di impianto a monte e non può “indovinare” da solo il tipo di sistema se la commutazione non è gestita correttamente. Questa parte del manuale è molto importante perché mostra la versatilità del dispositivo, ma anche il fatto che la sua efficacia dipende in maniera diretta dalla qualità della progettazione elettrica e impiantistica.
I dati tecnici riportati nel manuale aiutano a inquadrare con precisione i limiti e le caratteristiche del termostato. L’alimentazione è a 110–240 Vac con frequenza di 50/60 Hz, l’assorbimento massimo è di 2 watt, la sezione massima dei cavi è di 1 x 1,5 mm² e la portata dei contatti è di 5(2) ampere. Le temperature di funzionamento dichiarate sono comprese tra 5 e 30 gradi per il riscaldamento e tra 5 e 40 gradi per il raffrescamento, mentre il setpoint può essere regolato tra 5 e 40 gradi. Il dispositivo è classificato come tipo di azionamento 1BU, con grado di inquinamento 2 e tensione impulsiva nominale di 4 kV. Questi dati sono importanti perché fanno capire che il termostato è destinato a impieghi residenziali o assimilabili, con carichi relativamente moderati e in ambienti interni normali, non in contesti industriali gravosi. Sul piano delle comunicazioni wireless, il manuale specifica la conformità allo standard Wi-Fi 802.11 b/g/n sulla banda 2,4 GHz, con potenza di trasmissione inferiore a 20 dBm, uso dei protocolli di sicurezza WEP, WPA e WPA2 e protocollo IPv4. Viene inoltre indicata una connessione radio a corto raggio sulle frequenze 868/915 MHz con potenza inferiore a 25 mW ERP. Questa seconda parte radio è particolarmente interessante perché fa capire che il dispositivo non comunica solo via Wi-Fi, ma è pensato per dialogare anche con altri componenti dell’ecosistema termico, come le valvole Netatmo compatibili, sfruttando una radio dedicata a corto raggio.
La sezione sulle funzioni disponibili è una delle più importanti per capire il valore reale del prodotto. Il manuale dichiara che il termostato può essere gestito dall’app Home + Control, permette la visualizzazione e la modifica della temperatura, integra la funzione Boost, mostra l’umidità ambiente ed è compatibile con le valvole termostatiche Netatmo. Inoltre è compatibile con Google Assistant, Alexa e HomeKit. Questa pagina del manuale ha un significato molto preciso: chiarisce che il termostato non è pensato come apparecchio isolato, ma come nodo centrale di un sistema di climatizzazione e riscaldamento connesso. La funzione Boost, in particolare, merita attenzione. Il documento la richiama sia tra gli indicatori sia tra i comandi disponibili, e ne mostra anche un’icona dedicata sul display. Anche se il manuale sintetico non entra nel dettaglio operativo di ogni singola durata o logica temporale, il significato generale è chiaro: il Boost serve a forzare temporaneamente il funzionamento per ottenere più rapidamente l’effetto desiderato. Questo rende il prodotto particolarmente adatto a usi quotidiani reali, in cui a volte l’utente non vuole semplicemente impostare una temperatura, ma richiedere una reazione rapida del sistema. Un altro elemento molto interessante è la visualizzazione dell’umidità ambiente, che arricchisce il termostato di una funzione informativa in più. Non è solo un regolatore di temperatura, ma anche un piccolo strumento di monitoraggio del comfort ambientale.
Il manuale dedica anche spazio all’app Home + Control, spiegando come scaricarla da Apple Store o Google Play e indicando i requisiti minimi dei sistemi operativi. Viene specificato che per Android serve almeno la versione 5.0 con accesso a Google Play, mentre per iOS occorre un iPhone, iPad o iPod touch con iOS 12.0 o successivo. Questa sezione non è solo informativa, ma fa capire che l’esperienza d’uso del termostato è pensata in forte continuità con l’app. La regolazione locale sul frontale è importante, ma l’identità del prodotto è chiaramente quella di un termostato connesso, la cui piena valorizzazione passa anche dal controllo da smartphone. Il manuale precisa anche che per la configurazione e installazione completa del dispositivo e per ogni altra informazione bisogna fare riferimento alla documentazione scaricabile dal sito, segno che questo opuscolo è volutamente sintetico e pensato più come guida rapida di installazione e panoramica funzionale che come manuale approfondito di commissioning.
Molto significativa è la parte dedicata ad Apple HomeKit. Il documento spiega che questa tecnologia offre un modo semplice e sicuro per controllare i termostati di casa da iPhone, iPad, Apple Watch, HomePod o Mac usando l’app Apple Home, e anche tramite Siri con comandi vocali. Viene precisato che l’uso del badge “Works with Apple” significa che l’accessorio è stato progettato specificamente per funzionare con quella tecnologia ed è stato certificato per soddisfare gli standard di prestazione Apple. Il manuale aggiunge anche che, per controllare automaticamente il termostato da remoto quando si è fuori casa, è necessario avere un HomePod, una Apple TV o un iPad configurato come hub domestico. Questo è un dettaglio molto importante, perché aiuta a capire che la compatibilità HomeKit non equivale automaticamente a controllo remoto illimitato senza altri elementi. Il documento raccomanda inoltre di mantenere aggiornati software e sistema operativo. Infine, sottolinea che esiste un codice unico di installazione HomeKit Apple da conservare, perché verrà richiesto durante l’installazione dell’app iOS. Questa informazione è fondamentale sul piano pratico: chi perde quel codice può trovarsi in difficoltà nel processo di associazione o riconfigurazione.
La sezione finale del manuale è dedicata alle avvertenze e ai diritti del consumatore, ed è molto severa nel tono. Si vieta di toccare le unità con le mani bagnate, di utilizzare pulitori liquidi o aerosol, di occludere le aperture di ventilazione, di modificare i dispositivi, di rimuovere parti di protezione, di installare le unità vicino a liquidi, polveri, fonti di calore, gas nocivi o polveri metalliche, e di fissarle su superfici non adatte. Viene richiamato il pericolo di shock elettrico e si ricorda di togliere l’alimentazione prima di ogni intervento sull’impianto. Il manuale sottolinea poi che installazione, configurazione, messa in servizio e manutenzione devono essere effettuate esclusivamente da personale qualificato, che l’installazione a parete deve essere eseguita correttamente, che la posa dei cavi deve rispettare le normative vigenti e che per eventuali espansioni di impianto vanno usati solo gli articoli indicati nelle specifiche tecniche. Queste avvertenze completano bene il quadro: il termostato è un prodotto elegante e molto orientato al comfort, ma resta comunque un apparecchio elettrico di rete e di controllo impiantistico, che va trattato con attenzione professionale. Il manuale chiude anche con la dichiarazione che il tipo di apparecchiatura radio è conforme alla direttiva 2014/53/UE, confermando la natura di dispositivo radio connesso e la sua regolarità sul piano normativo.
Manuale di Istruzioni Termostato BTicino XW8002 – XM8002 – XG8002 PDF
Se hai bisogno di configurare o utilizzare al meglio il tuo termostato BTicino XW8002, XM8002 o XG8002, consultare il manuale d’istruzioni ufficiale è la soluzione ideale. Il documento fornisce informazioni dettagliate sulle funzionalità, le modalità di installazione e le procedure di programmazione del dispositivo, aiutandoti a sfruttarne tutte le potenzialità in modo semplice e sicuro. Di seguito è disponibile il manuale in formato PDF, facilmente scaricabile per una consultazione rapida ogni volta che ne avrai bisogno.
