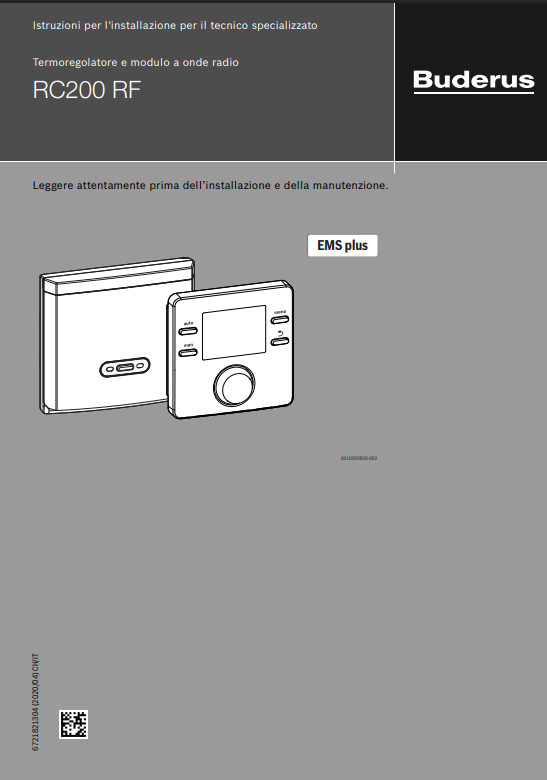

In questa pagina è possibile scaricare gratuitamente il manuale di istruzioni in formato PDF per il termostato Buderus RC200 RF. Il manuale fornisce tutte le informazioni necessarie per l’installazione, la configurazione e l’utilizzo ottimale del dispositivo, con spiegazioni dettagliate sulle funzioni, la programmazione e la risoluzione dei problemi più comuni. Scaricando il documento, avrai a disposizione una guida completa per gestire al meglio il comfort della tua abitazione e ottenere il massimo delle prestazioni dal tuo termostato Buderus.
Cosa Troverai nel Manuale Utente Termostato Buderus RC200 RF
Il manuale del Buderus RC200 RF è un documento rivolto al tecnico installatore e manutentore, perché non si limita a spiegare come “usare” un termostato, ma descrive come installare e mettere in servizio un cronotermostato modulante a onde radio (RC200 RF) insieme al modulo radio RFM200, all’interno di un impianto EMS plus, con eventuale integrazione di sonda esterna wireless T1 RF e di ripetitori RFX100 per estendere la portata.
Il manuale apre con le avvertenze di sicurezza tipiche dei dispositivi di termoregolazione: i lavori elettrici devono essere eseguiti da personale qualificato e, prima di intervenire, occorre togliere tensione a generatore di calore e utenze BUS. Viene anche chiarito l’uso conforme del prodotto, cioè la sola termoregolazione di impianti di riscaldamento, e si ribadisce che il dispositivo non deve essere collegato alla tensione di rete, perché è alimentato da batterie (RC200 RF) e dal BUS (RFM200).
La parte “Descrizione del prodotto” spiega l’architettura: RC200 RF comunica via radio con RFM200, e RFM200 inoltra i comandi sul BUS EMS plus verso la caldaia o verso le altre unità di regolazione cablate. Il manuale chiarisce i tre scenari tipici d’impiego: impianto con un solo RC200 RF che regola un circuito di riscaldamento e la produzione di acqua calda sanitaria, impianto in cui RC200 RF lavora come regolatore di zona in presenza di un regolatore principale (ad esempio RC310) e impianto con più RC200/RC200 RF che regolano più circuiti indipendenti, fino a un massimo complessivo indicato di quattro unità RC200 RF/RC200 per sistema. Viene anche precisato che, se si vuole una regolazione in funzione della temperatura esterna, la temperatura esterna può essere fornita dalla sonda esterna wireless T1 RF.
La sezione dati tecnici fornisce numeri utili a progettare e diagnosticare. Il manuale indica che la comunicazione radio usa un protocollo ZigBee su banda 2,4 GHz, con una portata indicativa all’aperto fino a 100 m; RC200 RF lavora con due batterie AAA con durata tipica dichiarata di circa 2 anni e ha un campo di regolazione di 5–30 °C. Il modulo RFM200 è alimentato dal BUS EMS plus, mentre la sonda esterna T1 RF è alimentata con tecnologia a energia solare e ha grado di protezione IP44 quando installata. Vengono inoltre riportati i limiti di lunghezza del BUS in funzione della sezione del cavo e le raccomandazioni di posa, ad esempio la separazione dai cavi di rete e, in caso di disturbi induttivi, l’uso di cavi schermati con schermatura messa a terra da un solo lato.
La parte più operativa del manuale è “Installazione e messa in funzione”. Per l’installazione radio viene spiegato che la qualità del collegamento dipende dagli ostacoli lungo il percorso del segnale: cemento armato, armadi metallici, tubazioni e strutture in cartongesso con profili metallici possono attenuare il segnale, e il manuale suggerisce di tenere quanto più breve possibile il percorso attraverso pareti; viene anche ricordato che segnali Wi-Fi possono interferire e che conviene separare i due sistemi quanto più possibile. Il manuale descrive come fissare la basetta del RFM200, collegarlo al BUS senza polarità (la polarità dei fili è indifferente) e come verificare che non esistano strutture ad anello nel BUS o lunghezze complessive oltre i limiti, perché in quei casi l’impianto non entra in funzione.
Per l’unità di servizio RC200 RF, il manuale indica un luogo di installazione “da locale di riferimento”, evitando posizioni non rappresentative come dietro tende, in nicchie, vicino a porte esterne, finestre o fonti di calore, e precisa che è prevista esclusivamente l’installazione a parete, non a bordo caldaia né in ambienti umidi. La procedura di montaggio descrive fissaggio della basetta, inserimento delle batterie e aggancio del termoregolatore; viene inoltre consigliato di verificare che l’intensità di segnale sia almeno “a metà scala” prima di fissare definitivamente la posizione, usando la schermata di visualizzazione dell’intensità radio.
La messa in servizio è descritta come un processo guidato. Il manuale spiega che, dopo aver alimentato l’impianto, il LED del modulo radio indica lo stato del collegamento e che, sull’RC200 RF, la prima sequenza comprende selezione lingua, attribuzione dei circuiti di riscaldamento, attivazione della modalità di connessione sul RFM200 tramite il suo pulsante e avvio della connessione dal termoregolatore; viene mostrato anche che il termoregolatore fa un conto alla rovescia per l’aggancio. In seguito si impostano data e ora (che in alcuni casi possono essere anche ricevute automaticamente) e si completa la configurazione dell’impianto, ad esempio dichiarando se è presente un modulo solare. È spiegato inoltre come consultare la forza del segnale radio dal menu Info e che non conviene lasciarla visualizzata troppo a lungo per non consumare rapidamente le batterie.
Se viene installata la sonda esterna T1 RF, il manuale spiega che conviene installarla solo dopo aver messo in funzione il modulo radio, perché la verifica del segnale si basa sul LED e sul tasto di connessione posti sul retro della sonda. Viene illustrata anche la scelta del punto di installazione sull’edificio (orientamento e altezza) e viene chiarito che se il LED resta rosso la sonda è fuori portata e occorre cambiare posizione o inserire un ripetitore RFX100. Per i ripetitori, il manuale descrive la sequenza di accoppiamento con il modulo radio e la possibilità di usarne un numero illimitato per estendere la portata, includendo anche un test di collegamento e la gestione degli avvisi che possono comparire quando un ripetitore viene scollegato temporaneamente.
Una parte rilevante del documento è il menu di servizio, che è la sezione “da tecnico” per configurare impianto e parametri. Qui il manuale spiega come entrare nel menu di servizio e come navigare con manopola e conferma, chiarendo che le impostazioni di base sono evidenziate e che non tutte le voci sono disponibili in ogni impianto perché dipendono dalla caldaia e dai moduli presenti. Nel menu “Dati sistema” vengono impostate, tra le altre cose, la presenza di circuiti miscelati con moduli MM100, il tipo di collegamento della pompa, la configurazione acqua calda sanitaria (valvola a 3 vie o pompa di carico), l’eventuale compensatore idraulico e ricircolo, e la scelta della tipologia di regolazione, distinguendo tra regolazione ambiente e regolazione in funzione della temperatura esterna, che diventa selezionabile solo quando la sonda esterna è disponibile. Nel menu circuito di riscaldamento vengono trattati parametri come temperatura di progetto, punti della curva termica, temperatura massima di mandata e impostazioni di protezione antigelo, con un avviso specifico: per riscaldamento a pavimento bisogna rispettare la mandata massima indicata dal produttore e non impostare soglie antigelo troppo basse per non rischiare danni da gelo. Il manuale include anche una spiegazione grafica delle curve termiche, distinguendo curva “ottimizzata” e curva “semplice” e mostrando come variano pendenza e traslazione in base ai parametri impostati.
La sezione acqua calda sanitaria e solare completa la configurazione impiantistica. Per ACS, il manuale evidenzia la gestione di temperature superiori a 60 °C e la disinfezione termica, richiamando il rischio ustioni e la necessità di miscelatore sanitario. Per il solare, vengono configurati collettori (piani o sottovuoto), superficie collettori, zona climatica, soglie di avvio/arresto per differenza di temperatura, limiti di temperatura collettore e opzioni come la funzione specifica per collettori a tubi sottovuoto; per queste sezioni viene anche indicato il legame con i moduli solari Logamatic e con la documentazione dedicata.
Il manuale contiene poi una tabella molto utile sugli stati LED dei dispositivi radio, perché consente diagnosi immediata: per il modulo RFM200, luce verde fissa indica funzionamento normale con connessioni recenti, rosso fisso indica assenza di utenze radio connesse o perdita di conferma; verde lampeggiante indica modalità connessione; combinazioni rosso/verde indicano reset. Tabelle analoghe spiegano i significati per la sonda esterna e per il ripetitore.
La parte finale è dedicata alla risoluzione guasti e segue la logica “codice disfunzione – causa – verifica – rimedio”. Vengono trattati errori legati associati ad ACS (sonde difettose o acqua calda che resta fredda), errori legati alla sonda esterna (cablaggio o collegamento radio assente), disfunzioni di comunicazione BUS con moduli MM100/SM100 o con regolatori di zona, errori di configurazione non confermata, e situazioni tipiche dei sistemi radio come batteria scarica dell’RC200 RF o perdita di connessione con la stazione base. Questa sezione, pur essendo tecnica, è pensata per dare un percorso di diagnosi ordinato: prima verifica configurazione e presupposti, poi controlli di cablaggio e tensione BUS, infine eventuale sostituzione del componente.
Manuale di Istruzioni Termostato Buderus RC200 RF PDF
In questa sezione è possibile trovare il manuale di istruzioni del Termostato Buderus RC200 RF in formato PDF, pronto per essere scaricato. Il documento fornisce tutte le informazioni necessarie per l’installazione, la configurazione e l’utilizzo corretto del dispositivo, offrendo una guida dettagliata sia per gli utenti alle prime armi sia per chi desidera approfondire le funzionalità avanzate del termostato. Scaricando il manuale, avrai sempre a disposizione un valido supporto per risolvere dubbi e ottimizzare la gestione del comfort domestico.
