In questa pagina è possibile scaricare gratuitamente il manuale di istruzioni in formato PDF del Termostato Buderus RC100. Il manuale fornisce tutte le informazioni necessarie per l’installazione, la configurazione e l’utilizzo ottimale del dispositivo, offrendo una guida dettagliata alle sue principali funzionalità e impostazioni. Scaricando il documento, avrai sempre a portata di mano le istruzioni ufficiali per risolvere dubbi o problemi e sfruttare al meglio le potenzialità del tuo termostato Buderus RC100.
Cosa Troverai nel Manuale Utente Termostato Buderus RC100
Il manuale del Buderus RC100 descrive un termoregolatore compatto della famiglia EMS plus, alimentato direttamente dal cavo BUS (quindi non va mai collegato alla rete 230 V), che può essere usato in tre modi diversi a seconda dell’impianto: come regolatore in funzione della temperatura ambiente per un singolo circuito diretto, come regolatore di zona in impianti con moduli di zona e più circuiti, oppure come semplice comando remoto quando nell’impianto è presente un’unità di comando principale sovraordinata. Il documento chiarisce anche quali impianti sono compatibili e quali no: RC100 può lavorare con generatori dotati di BUS EMS, EMS plus o OpenTherm, ma non può essere combinato con alcune vecchie unità Logamatic (RC10, RC20, RC25, RC30, RC35 e Logamatic 4000).
Il manuale mette subito in evidenza le regole di sicurezza che guidano tutta l’installazione. Il termoregolatore deve essere installato e messo in funzione esclusivamente da personale specializzato; non va installato in locali umidi; prima di qualsiasi collegamento occorre togliere alimentazione al generatore e a tutte le utenze BUS e verificare l’assenza di tensione. Un punto operativo importante riguarda la protezione dal gelo: se l’impianto è spento può gelare e, soprattutto, se RC100 viene utilizzato come termostato ambiente, il manuale avverte che non è possibile garantire una protezione antigelo “di impianto” completa; la protezione antigelo affidabile è quella della regolazione guidata da temperatura esterna.
La parte “Descrizione del prodotto” spiega la logica funzionale dell’RC100 e perché può comportarsi in modo diverso a seconda della configurazione scelta. In modalità termostato ambiente (indicata come CO) l’RC100 regola il generatore in base alla temperatura misurata nella stanza; il manuale distingue due approcci di regolazione possibili: una regolazione “di potenza” (quando disponibile su EMS/EMS plus) che modula la potenza del generatore in base allo scostamento dalla temperatura richiesta, e una regolazione “della temperatura di mandata” (disponibile anche con OpenTherm) che alza o abbassa la mandata in funzione dello scostamento, con il vantaggio di limitare la temperatura massima e migliorare l’efficienza. In modalità “zonale” (SC) il comportamento è analogo a quello della regolazione con mandata, ma applicato a una specifica zona/circuito. In modalità “telecomando” (Fb) l’RC100 non decide da solo il programma orario: il calendario e le logiche principali restano in mano all’unità sovraordinata e l’RC100 consente solo di modificare temporaneamente la temperatura ambiente fino alla successiva commutazione prevista dal programma, dopo di che torna a comandare la centralina principale.
Il manuale descrive l’interfaccia come volutamente minimale: sul frontale c’è un display che mostra la temperatura e alcuni simboli di stato e una sola manopola/pulsante. Nella schermata standard viene visualizzata la temperatura ambiente attuale; premendo una volta la manopola viene visualizzata per pochi secondi la temperatura desiderata (lampeggiante), così puoi vedere rapidamente il setpoint impostato. Un’icona “fiamma” indica che il generatore sta producendo calore, mentre una specifica visualizzazione avvisa quando è necessaria una manutenzione. Se compare un’anomalia, il display alterna un codice guasto e un codice aggiuntivo: il manuale spiega che è opportuno annotarli e comunicarli al tecnico.
Per l’uso quotidiano, la guida indica che la temperatura desiderata si imposta ruotando la manopola fino al valore voluto e confermando con una pressione. È prevista anche la possibilità di “spegnere” il riscaldamento dal termoregolatore riducendo il setpoint fino a far comparire OFF: il manuale però avverte che, in questa condizione, anche la protezione antigelo del locale è disattivata, mentre resta attiva la protezione antigelo del generatore.
La parte più tecnica è dedicata a installazione, collegamento BUS e messa in servizio. RC100 viene montato a parete su una superficie piana e si collega con due fili al BUS; il manuale riporta anche lunghezze massime consigliate in funzione della sezione del cavo, con indicazione fino a circa 100 m con sezione 0,50 mm² e fino a circa 300 m con sezione 1,50 mm². Dopo l’accensione dell’impianto, durante la fase di collegamento vengono visualizzati tre trattini; quando la connessione è stabilita, appare la temperatura ambiente.
Nel caso di impianti con più circuiti o quando RC100 è usato come telecomando o regolatore di zona, il manuale introduce il menu di servizio, accessibile tramite una pressione prolungata della manopola fino alla comparsa di due trattini. Da qui si imposta la funzione A.1 scegliendo tra CO, Fb o SC e, se necessario, si assegna il circuito (HC1–HC4). Il manuale elenca anche altri parametri tipici da tecnico: la “caratteristica di regolazione” che determina la velocità di reazione, la correzione della temperatura visualizzata (offset), la scelta tra regolazione mandata o potenza, l’ottimizzazione del circolatore e l’unità di misura °C/°F, oltre alla possibilità di eseguire un reset per tornare ai valori di fabbrica. In caso di blackout, le impostazioni restano memorizzate, inclusa l’assegnazione del circuito, e questo è uno dei punti su cui il manuale insiste per distinguere il comportamento del dispositivo dalla sola alimentazione momentaneamente assente.
La sezione “Eliminazione delle disfunzioni” spiega come interpretare alcuni codici tipici e soprattutto come comportarsi. Se compare un guasto, il manuale chiede di annotare codice e codice supplementare e contattare una ditta specializzata o l’assistenza, comunicando anche il numero identificativo dell’unità riportato sul retro. Esempi citati includono guasti del sensore di temperatura ambiente dell’RC100, configurazioni errate della funzione A.1 (ad esempio impostare Fb quando manca un’unità sovraordinata o viceversa), assenza di comunicazione sul BUS e la condizione “Fill”, che segnala pressione dell’acqua nell’impianto troppo bassa e richiede rabbocco secondo le istruzioni del generatore.

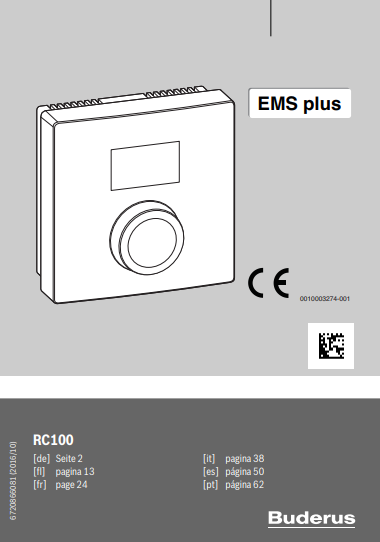

Manuale di Istruzioni Termostato Buderus RC100 PDF
In questa sezione è possibile trovare il manuale di istruzioni del Termostato Buderus RC100 in formato PDF, pensato per offrire agli utenti una guida completa e dettagliata all’uso e alla configurazione del dispositivo. Il documento, facilmente scaricabile, contiene tutte le informazioni necessarie per l’installazione, la programmazione e la gestione ottimale del termostato, consentendo di sfruttare al meglio tutte le sue funzionalità.
