In questa pagina puoi trovare il manuale di istruzioni in formato PDF per l’Altivar 212, l’inverter di Schneider Electric progettato per applicazioni HVAC. Il manuale fornisce tutte le informazioni necessarie per l’installazione, la configurazione, l’utilizzo e la manutenzione dell’apparecchio, oltre a offrire dettagli tecnici, schemi elettrici e consigli per la risoluzione dei problemi più comuni. Scaricando il manuale avrai a disposizione una guida completa e aggiornata per sfruttare al meglio le funzionalità dell’Altivar 212 e garantire il corretto funzionamento del tuo sistema.
Cosa Troverai nel Manuale Utente Altivar 212
Il manuale si apre con un blocco esteso di informazioni legali e soprattutto di sicurezza, che non va considerato “introduzione formale” ma parte operativa del documento. Viene chiarito che installazione, regolazione, manutenzione e riparazioni devono essere svolte esclusivamente da personale qualificato, e che il variatore contiene parti in tensione di rete; vengono richiamati rischi tipici come folgorazione, arco elettrico, superfici calde e possibilità di movimenti imprevisti del motore se cablaggi o parametri risultano errati. Un punto ricorrente è la gestione dell’energia residua sul bus in corrente continua: prima di operare sul dispositivo è richiesto lo scollegamento delle alimentazioni e l’attesa per la scarica dei condensatori, ricordando che indicatori luminosi o spie non certificano l’assenza di tensione.
Dopo la sicurezza, il manuale spiega lo scopo della pubblicazione e il suo perimetro: fornire caratteristiche meccaniche ed elettriche, oltre a descrivere installazione e cablaggio. Viene anche contestualizzata la terminologia, con riferimenti alle principali norme di azionamenti e sicurezza funzionale, così da interpretare correttamente termini come guasto, protezione, reset e funzione di sicurezza.
La parte introduttiva tecnica presenta la famiglia Altivar 212 e la logica di gamma. Il documento distingue i modelli IP21, indicati come gamma “H”, e i modelli IP55, indicati come gamma “W”, entrambi con alimentazione trifase 50/60 Hz; vengono indicati i range di potenza coperti e la destinazione d’uso tipica in ventilazione, pompaggio e climatizzazione. È spiegata anche la codifica commerciale, che consente di riconoscere grado di protezione, potenza nominale e classe di tensione, includendo la differenza tra varianti per 200–240 V e 380–480 V e le note sui filtri EMC integrati.
Prima di arrivare all’installazione, il manuale dedica spazio a movimentazione, stoccaggio e gestione di apparecchiature di taglia maggiore. Viene indicato come conservare il variatore in condizioni ambientali compatibili e come spedire usando l’imballo originale; per le taglie superiori è previsto l’uso di attrezzature di sollevamento. È presente inoltre una procedura di “riforma” dei condensatori dopo stoccaggi molto prolungati, concetto importante perché un lungo inutilizzo può degradare le prestazioni del circuito in continua e richiedere una rialimentazione graduale prima dell’impiego.
La sezione sulle fasi dell’installazione fornisce una sequenza logica di lavoro: controllo a ricevimento, verifica della compatibilità della tensione di rete, montaggio in posizione verticale, cablaggio di potenza e di controllo, e rinvio al manuale di programmazione per la parametrizzazione. L’idea guida è che le attività meccaniche ed elettriche preliminari si eseguono a dispositivo spento e che la messa in servizio richiede verifiche e test, non solo il cablaggio “corretto”.
Un capitolo centrale è dedicato alla protezione a monte contro i cortocircuiti. Il manuale introduce il concetto di SCPD, cioè dispositivo di protezione dai cortocircuiti, spiegando che è necessario per limitare i danni in caso di guasto interno del variatore e che la selezione deve rispettare sia il valore massimo ammissibile sia una corrente di cortocircuito minima richiesta al punto di installazione. Per aiutare la scelta, viene fornito un metodo di calcolo della corrente di cortocircuito presunta basato su dati del trasformatore e dei cavi, insieme a esempi numerici, e vengono riportate tabelle di selezione per interruttori tipo IEC e per fusibili IEC; per applicazioni con requisiti UL vengono richiamate tabelle dedicate con correnti minime richieste e riferimenti ai dispositivi associati. Il messaggio pratico è che la protezione non è “accessoria”: fa parte della conformità e della sicurezza dell’insieme, e va dimensionata in modo coerente con il livello di cortocircuito disponibile.
Il capitolo dei dati tecnici raccoglie ciò che serve al dimensionamento e al layout. Sono riportati ingombri e pesi per molte taglie, distinguendo IP21 e IP55, utili per scelta della carpenteria e della predisposizione meccanica. Sul lato elettrico vengono fornite tabelle con potenze motore tipiche, correnti di linea, potenza apparente, correnti nominali e correnti transitorie, oltre a note sulla frequenza di commutazione e sul suo effetto termico. Il manuale sottolinea che, aumentando la frequenza di commutazione oltre certi valori nominali, il variatore può ridurla automaticamente per proteggersi dal surriscaldamento e che, per funzionamenti continuativi ad alta frequenza, è necessario considerare il declassamento.
La sezione di installazione vera e propria entra nel merito del montaggio e dell’ambiente. Vengono indicate le distanze minime, l’orientamento ammesso e le precauzioni per garantire la corretta circolazione dell’aria dal basso verso l’alto. È presente una distinzione tra metodi di montaggio, inclusi casi in cui si rimuove una mascherina di protezione nei modelli IP21 per ottenere un diverso comportamento termico e la possibilità di affiancare i variatori, con la conseguenza che cambia il grado di protezione. Per installazioni in cassetta, il manuale tratta la ventilazione forzata e la gestione della temperatura interna, arrivando a riportare portate d’aria minime suggerite in funzione della taglia, e affronta anche il tema della condensa, consigliando contromisure quando l’ambiente può generare umidità e gocciolamento.
Un passaggio operativo importante riguarda l’accesso ai morsetti. Il manuale descrive come aprire il pannello del variatore e, in alcune taglie, come rimuovere componenti interni per raggiungere i morsetti di potenza; questo è collegato al principio che i collegamenti di potenza vanno eseguiti prima dei collegamenti di controllo. È anche evidenziato che la spia di carica dei condensatori indica solo che il bus DC è carico e non sostituisce le procedure di verifica dell’assenza tensione.
La parte sul cablaggio mette insieme requisiti di sicurezza elettrica, buona pratica e compatibilità elettromagnetica. Si parla di messa a terra con attenzione alle correnti di dispersione, della scelta dell’eventuale differenziale in base alle prescrizioni applicabili, della separazione fisica tra cavi di potenza e cavi di segnale e dell’uso di schermature, soprattutto per i circuiti di controllo e per i cavi motore quando necessario. Viene rimarcato che collegamenti e serraggi devono rispettare sezioni e coppie previste, e che non è ammesso portare la tensione di rete sui morsetti di uscita motore, perché danneggerebbe il variatore.
Il manuale descrive poi i morsetti di potenza e le loro funzioni, includendo i terminali di ingresso rete, uscita verso motore e punti del bus DC, con avvertenze specifiche su ponticelli da non rimuovere e su terminali non destinati all’uso operativo ma solo a misure. In continuità, viene presentata la morsettiera di controllo con le sue funzioni principali, come alimentazioni ausiliarie, ingressi logici, ingressi analogici, uscite relè e uscita analogica, e vengono spiegati i commutatori interni che determinano il tipo di logica degli ingressi digitali e la selezione tensione/corrente per alcuni segnali analogici. Un aspetto sottolineato più volte è che la posizione dei commutatori va modificata solo a dispositivo disalimentato, perché un cambio a caldo può generare condizioni impreviste.
Per quanto riguarda l’integrazione con reti e accessori, il manuale mostra come montare schede opzionali di comunicazione, con un esempio applicato, e chiarisce l’uso dei connettori disponibili, compreso il collegamento di un terminale display o l’accesso a bus di campo, rinviando ai manuali di comunicazione e programmazione quando la configurazione richiede parametri dedicati.
Un capitolo specifico tratta l’uso su reti con neutro isolato o con impedenza a terra. Qui il manuale spiega che, in presenza di filtri RFI con condensatori verso terra, può essere opportuno isolarli dalla massa per evitare riduzioni della vita utile, e indica fisicamente dove intervenire sui collegamenti a seconda delle taglie. Questo tema è strettamente legato sia alla compatibilità EMC sia al comportamento delle correnti di dispersione.
La compatibilità elettromagnetica è sviluppata con indicazioni pratiche su schermature, collegamenti equipotenziali ad alta frequenza, separazione delle tratte, uso dei pressacavi metallici per chiusura a 360° della schermatura, e limitazioni importanti come l’evitare condensatori di rifasamento o scaricatori di sovratensione sull’uscita del variatore. Viene anche richiamato il concetto di impedenza della rete e la necessità, in alcuni casi, di induttanze aggiuntive quando l’alimentazione risulta “troppo rigida” rispetto ai limiti dichiarati.
Prima della messa in tensione, il manuale propone una verifica dell’installazione che unisce aspetti meccanici, elettrici e di sicurezza. In questo contesto compare un chiarimento essenziale sulla funzione STO: viene ricordato che l’STO non toglie alimentazione al bus DC ma disabilita la coppia del motore, quindi non sostituisce i dispositivi di sezionamento della rete quando si devono eseguire lavori in sicurezza. Inoltre il manuale insiste sulla necessità di non avviare con parametri sconosciuti e di prevedere test approfonditi, soprattutto perché errori di settaggio o cablaggio possono generare movimenti imprevisti.
La manutenzione è trattata come insieme di ispezioni periodiche e sostituzioni in funzione delle condizioni operative. Il manuale lega la vita utile di elementi come ventole e filtri alle ore di funzionamento e all’ambiente, suggerendo intervalli massimi e ricordando che temperature elevate, polvere e corrosione richiedono frequenze maggiori di controllo. In continuità con lo stoccaggio, viene ripreso il tema dei condensatori dopo lunghi periodi senza alimentazione, indicando che può essere necessario applicare tensione per un tempo preventivo prima di consentire l’avvio del motore. Sono incluse anche indicazioni per messa fuori servizio, disinstallazione e gestione del fine vita, con enfasi sul corretto smaltimento e sul riciclo dei materiali.
Nelle pagine finali, il manuale affronta la compatibilità tra la precedente serie ATV21 e l’ATV212. L’obiettivo è facilitare sostituzioni e retrofit chiarendo che, se la parte di potenza è sostanzialmente compatibile, la disposizione dei morsetti di controllo e la logica dei commutatori possono differire; viene anche spiegata l’evoluzione delle schede di comunicazione, con una scheda standard più ampia e opzioni dedicate, e vengono mostrati confronti di layout per ridurre errori in migrazione. Il glossario conclude il documento definendo termini ricorrenti, utili per interpretare correttamente stati, funzioni e componenti citati nel testo.

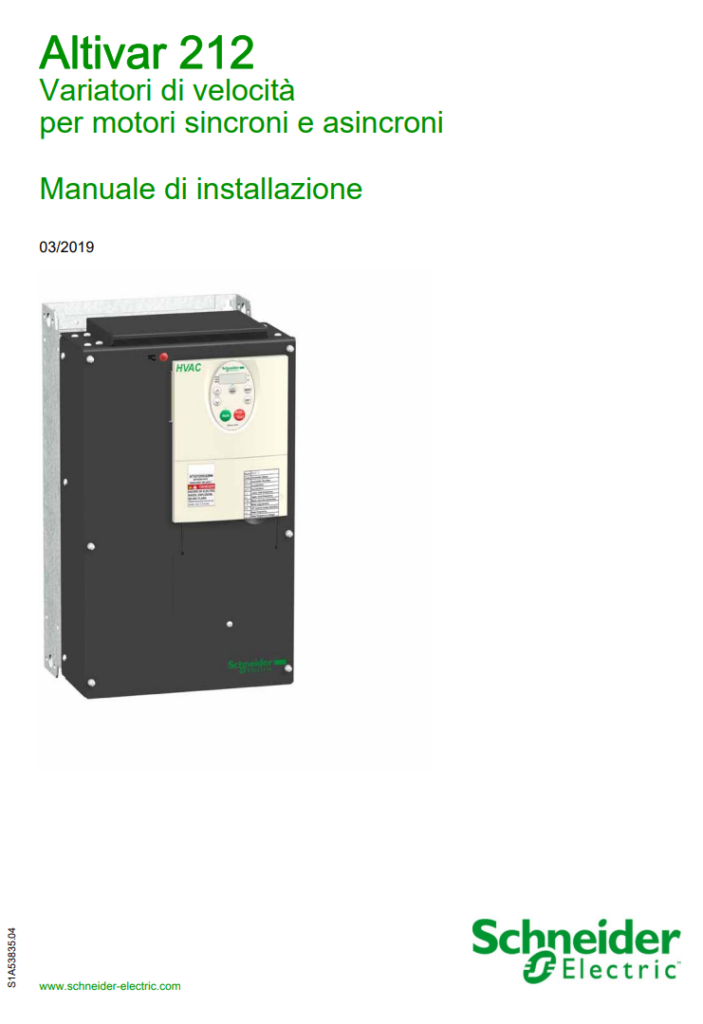

Manuale Istruzioni Altivar 212 PDF
Se stai cercando una guida dettagliata per l’installazione, la configurazione o la manutenzione dell’Altivar 212, il manuale di istruzioni ufficiale in formato PDF rappresenta una risorsa fondamentale. Questo documento fornisce tutte le informazioni tecniche necessarie per sfruttare al meglio le funzionalità del dispositivo, garantendo un utilizzo sicuro ed efficiente. Di seguito puoi trovare il link diretto per scaricare il manuale completo e consultarlo ogni volta che ne avrai bisogno.
