In questa pagina puoi trovare il manuale di istruzioni della caldaia Buderus Logamax Plus GB122 in formato PDF, disponibile per il download gratuito. Il manuale contiene tutte le informazioni utili per l’installazione, l’utilizzo e la manutenzione dell’apparecchio, oltre a utili consigli per garantire il corretto funzionamento e la sicurezza dell’impianto. Scaricando il documento potrai consultare facilmente le specifiche tecniche della caldaia, le procedure di regolazione e risoluzione dei problemi, e ricevere indicazioni dettagliate per una gestione efficiente del sistema di riscaldamento.
Cosa Troverai nel Manuale Utente Caldaia Buderus Logamax Plus GB122
Il manuale della caldaia a gas a condensazione Buderus Logamax plus GB122 è un documento destinato al tecnico specializzato e copre in modo sistematico tutto il ciclo di vita “tecnico” dell’apparecchio: scelta e identificazione del modello, requisiti normativi per impianti a gas, progettazione e posa del sistema di aspirazione aria/evacuazione fumi, montaggio meccanico e idraulico, collegamenti elettrici e accessori, messa in servizio con impostazioni di base e di servizio, controlli di combustione e tarature gas, manutenzione periodica, diagnostica guasti e dati tecnici di riferimento. Il manuale è valido per i modelli GB122-24 K H, GB122-24 KD H e GB122-24 T H: i primi due sono caldaie “combi” con produzione ACS istantanea tramite scambiatore a piastre, mentre la versione “T” è pensata per il collegamento a un bollitore sanitario esterno tramite valvola a 3 vie.
Nelle prime sezioni il manuale chiarisce i simboli di pericolo e, soprattutto, le condotte da seguire in presenza di odore di gas o di prodotti della combustione, perché la sicurezza dell’installazione ruota attorno a prevenzione di esplosioni e intossicazioni. Viene ribadito che installazione, messa in funzione e manutenzione devono essere eseguite solo da ditta abilitata e che, dopo interventi sulle parti gas o sul circuito fumi, sono obbligatori i controlli di tenuta. È anche precisato l’uso conforme: l’apparecchio va impiegato esclusivamente in sistemi chiusi di riscaldamento e, dove previsto dal modello, per produzione di acqua calda sanitaria.
La parte di descrizione prodotto serve a riconoscere fisicamente la macchina e a lavorare correttamente sul campo. Il manuale mostra il contenuto della fornitura e l’identificazione tramite targhetta e targhetta supplementare, e riporta le dimensioni e distanze minime di montaggio, utili anche per la scelta dell’accessorio fumi orizzontale o verticale. La “panoramica del prodotto” è una tavola che localizza i componenti principali, tra cui ventilatore, valvola gas, camera di miscelazione, scambiatore primario, scambiatore a piastre (nei modelli K/KD), circolatore, valvola a 3 vie, manometro, sifone condensa e punti di misura per pressione gas e analisi combustione: è la mappa che il manuale usa poi per spiegare interventi e verifiche.
Un capitolo molto sostanziale riguarda il sistema di aspirazione aria/evacuazione dei prodotti della combustione. Il manuale ribadisce che, essendo parte dell’omologazione CE, devono essere usati solo accessori originali Buderus per i sistemi concentrici (ad esempio Ø 60/100 e Ø 80/125) e per i sistemi separati (Ø 80). Vengono spiegate le regole di posa, tra cui la pendenza obbligatoria sulle tratte orizzontali in direzione del flusso fumi, le prescrizioni per le aperture d’ispezione e i requisiti edilizi dei cavedi, distinguendo i principali schemi di installazione (B23/B33, C13/C33/C43/C53/C93 e canne collettive) e fornendo tabelle per calcolare le lunghezze massime ammesse dei condotti, includendo le equivalenze delle curve. Questa parte è fondamentale perché lega direttamente la corretta evacuazione dei fumi alla sicurezza di esercizio e alle prestazioni del generatore.
Il capitolo “Installazione” sposta l’attenzione su requisiti impiantistici e acqua di circuito. Viene richiesto di ottenere le autorizzazioni necessarie (ad esempio da azienda gas e enti competenti), di convertire eventuali impianti a vaso aperto in impianti a vaso chiuso e di evitare materiali che favoriscono fenomeni indesiderati come formazione di gas. Una parte importante è dedicata alla qualità dell’acqua di riempimento e reintegro: il manuale avverte che acqua non idonea o sporca può generare fanghi, corrosioni o incrostazioni e che l’uso di antigelo o additivi non approvati può danneggiare generatore e impianto. È riportato che la misura di trattamento consigliata e approvata è la desalinizzazione totale dell’acqua di riempimento e reintegro con conducibilità molto bassa, e viene spiegato anche come valutare l’adeguatezza del vaso d’espansione tramite diagramma e pressione di precarica legata all’altezza statica dell’impianto.
La sequenza di montaggio è descritta come procedura concreta: preparazione con dima e guida/staffa di aggancio, rimozione del rivestimento frontale (che deve poi essere rimesso e fissato con viti per motivi di sicurezza elettrica), montaggio della caldaia e realizzazione dei collegamenti idraulici e gas con rubinetti di manutenzione e rubinetto gas, tubazione di scarico della valvola di sicurezza e collegamento della condensa al sifone. Il manuale insiste sul fatto che la caldaia non va avviata senza acqua: prima si riempie e sfiata il circuito sanitario (aprendo acqua fredda e poi un rubinetto ACS), poi si riempie e sfiata il circuito riscaldamento portando la pressione su valori tipici a impianto freddo e lasciando operativa la disaerazione automatica; infine si effettua la prova di tenuta lato acqua e lato gas, con pressioni di prova massime specificate.
La sezione di collegamento elettrico chiarisce che i lavori elettrici devono essere eseguiti in sicurezza, con disalimentazione su tutti i poli e protezioni previste dalle norme. Viene descritta la gestione del cavo di rete anche rispetto alle “zone di sicurezza” in locali con vasca o doccia e l’obbligo di protezione differenziale dove richiesto. Per gli accessori esterni, il manuale mostra come accedere alla scheda e usare la morsettiera dedicata, includendo esempi tipici: sonda esterna, termostato on/off, contatto di sicurezza esterno senza potenziale (con ponticello di fabbrica da rimuovere), collegamento BUS a due fili per termoregolatori/moduli e cablaggi relativi al bollitore nella versione T.
La “messa in funzione” è trattata con un doppio livello: impostazioni accessibili sul pannello e impostazioni nel menu di servizio. Il manuale spiega che all’accensione con il tasto di standby la caldaia esegue uno spurgo iniziale e che può attivarsi anche un programma di riempimento sifone, riconoscibile a display. Viene descritta l’impostazione della temperatura massima di mandata entro il range previsto e, per la parte sanitaria, l’impostazione della temperatura ACS con una nota specifica per acque calcaree: per ridurre deposizioni è consigliato non eccedere con la temperatura sanitaria. È anche descritta la scelta tra funzionamento comfort (mantenimento in temperatura per tempi di attesa ridotti, con più accensioni) e funzionamento eco (riscaldamento dell’ACS su richiesta, più efficiente), oltre all’attivazione del funzionamento estivo che blocca il riscaldamento mantenendo attiva la produzione sanitaria.
Il manuale dedica un capitolo al circolatore di riscaldamento, spiegando che la curva caratteristica può essere modificata e che l’impostazione non incide solo sul comfort, ma anche sulla prevenzione di problemi come incrostazioni sullo scambiatore a piastre nel lungo periodo. Subito dopo entra nel merito del menu di servizio, che è il cuore della taratura impiantistica: viene spiegato come richiamarlo, navigare tra menu e funzioni, salvare o uscire senza salvare, e documentare le impostazioni nel protocollo di messa in funzione. Sono presenti menu dedicati a visualizzazione informazioni (ad esempio temperature, pressioni, corrente di ionizzazione, potenza circolatore, versioni software), impostazioni idrauliche, impostazioni di fabbrica, impostazioni generali e valori limite, prove di funzionamento e modalità manuale.
Una parte altamente tecnica riguarda controllo gas e analisi combustione. Il manuale spiega che gli apparecchi sono tarati di fabbrica per gas metano, ma che in caso di conversione (ad esempio GPL o miscela propano-aria) è necessario utilizzare kit di conversione e procedere con misurazioni CO₂/O₂/CO tramite analizzatore elettronico, usando i manicotti di misura previsti. Viene descritta la modalità “spazzacamino”, che porta l’apparecchio alla potenza massima per un tempo limitato, utile a misurazioni e regolazioni; vengono anche riportate le pressioni di collegamento gas ammesse per i diversi combustibili e la procedura di controllo della tenuta del condotto fumi tramite misurazione di O₂/CO₂ nell’aria comburente, con soglie di riferimento.
Il capitolo manutenzione è molto dettagliato e propone una vera e propria logica di ispezione periodica. Viene richiesto almeno un controllo annuale e, in particolare, il controllo dello scambiatore primario con pulizia se necessario; sono descritti gli strumenti consigliati e le cautele operative (raffreddamento, chiusura gas, protezione del pannello comandi da eventuali perdite d’acqua). La pulizia dello scambiatore primario viene spiegata come sequenza meccanica: smontaggio ventilatore e gruppo miscelazione, controllo della valvola di ritegno a clapet, estrazione e controllo elettrodi, rimozione dei deviatori di fiamma, spazzolatura e aspirazione residui, eventuale lavaggio con acqua dall’alto e pulizia della vaschetta condensa. Viene rimarcata l’obbligatorietà di sostituire guarnizioni e O-ring smontati e il divieto di usare sostanze chimiche non idonee che potrebbero danneggiare le gomme e causare perdite di fumi.
Un punto molto enfatizzato è la pulizia del sifone condensa: il manuale avverte che un sifone non pieno può far uscire fumi nell’ambiente e che danni derivanti da sifone non adeguatamente pulito non rientrano in garanzia. Sono descritte rimozione, pulizia interna con sostituzione guarnizioni, rimontaggio corretto e riempimento del sifone con una quantità d’acqua specificata, così da ripristinare la barriera idraulica. In manutenzione vengono trattati anche filtro acqua fredda sanitaria, scambiatore a piastre (disincrostazione o sostituzione), controllo e precarica del vaso d’espansione, pressione impianto e, se necessario, smontaggi di componenti come valvola gas, circolatore, disaeratore, motore valvola a 3 vie e scambiatore primario.
La sezione guasti e visualizzazioni a display spiega la classificazione degli stati e come intervenire. Il manuale distingue tra semplici indicazioni di funzionamento, disfunzioni non di blocco (con impianto che continua a lavorare e codici cancellabili da pannello), disfunzioni di blocco temporaneo (che si risolvono quando viene meno la causa) e disfunzioni con obbligo di riarmo, che richiedono un reset. È riportata una tabella ampia di codici con descrizione e azioni tipiche: ad esempio pressione impianto bassa con richiesta di rabbocco e sfiato, mancata rilevazione fiamma con controlli su gas, elettrodi, rapporto gas/aria e sistema fumi, interventi dei limitatori di temperatura, errori ventilatore, errori sensori e contatti di sicurezza esterni, fino a anomalie di comunicazione con termoregolazione. In chiusura, il manuale include anche una tabella di “guasti senza visualizzazione”, utile quando l’apparecchio sembra funzionare ma presenta sintomi come combustione rumorosa o insufficiente quantità di ACS, guidando la diagnosi verso tipo gas, pressione, scambiatore a piastre e filtri.
L’appendice completa il quadro con lo schema elettrico, il protocollo di messa in funzione da compilare (molto utile anche come documentazione di impianto), i dati tecnici completi per i vari combustibili, la composizione indicativa della condensa, le tabelle resistenza/temperatura delle sonde e la curva termocaratteristica. Questa parte è quella a cui si torna quando serve dimensionare correttamente l’installazione, verificare un valore misurato, oppure documentare in modo tracciabile interventi e tarature.

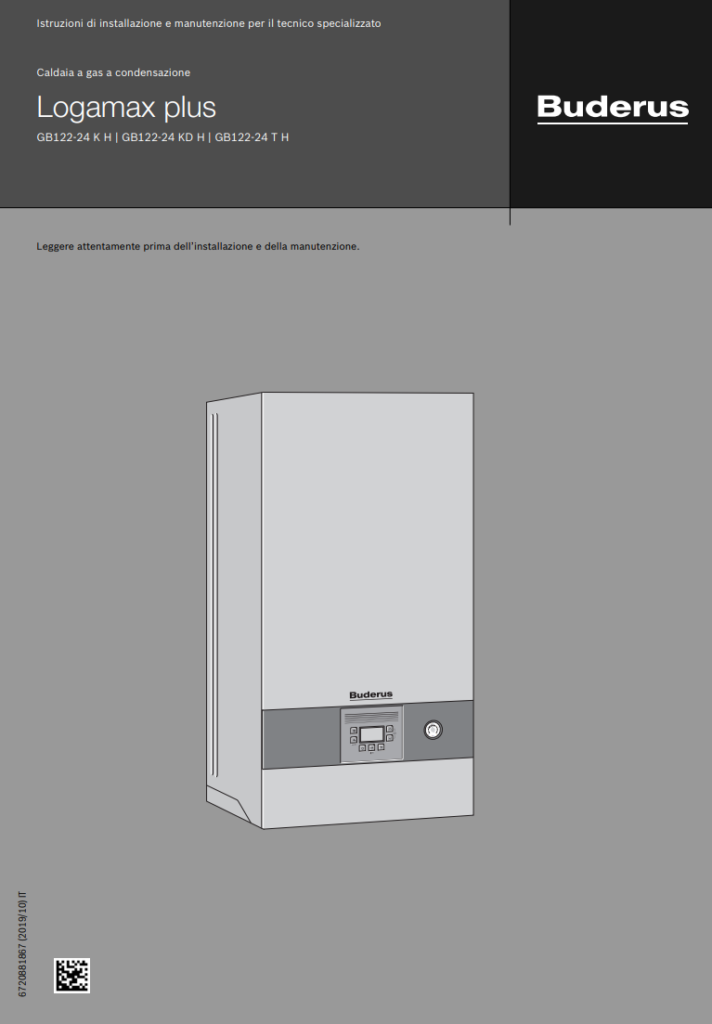

Manuale di Istruzioni Caldaia Buderus Logamax Plus GB122 PDF
Se hai bisogno di consultare il manuale di istruzioni della caldaia Buderus Logamax Plus GB122, qui trovi la versione PDF scaricabile. Questo documento ufficiale fornisce tutte le informazioni necessarie per l’installazione, l’utilizzo e la manutenzione dell’apparecchio, offrendo soluzioni pratiche ai principali dubbi e problemi che possono sorgere durante il suo funzionamento. Scaricare il manuale ti permetterà di avere sempre a portata di mano le indicazioni tecniche e i consigli utili per un uso corretto e sicuro della caldaia.
