In questa pagina puoi scaricare facilmente il manuale di istruzioni per la caldaia Radiant R2K 24 in formato PDF. Il manuale contiene tutte le informazioni utili per l’installazione, l’uso corretto e la manutenzione della caldaia, oltre a consigli pratici per garantire efficienza e sicurezza nel tempo. Scaricando il documento, avrai sempre a portata di mano le risposte alle domande più frequenti e le indicazioni necessarie per risolvere eventuali problemi tecnici.
Cosa Troverai nel Manuale Utente Caldaia Radiant R2K 24
Il manuale della caldaia Radiant R2K 24 descrive una caldaia murale a condensazione con scambiatore sanitario integrato, destinata alla produzione di riscaldamento e acqua calda sanitaria. Il documento è strutturato per tre destinatari diversi: installatore, Centro Assistenza e utente finale. Questa distinzione è fondamentale perché non tutte le operazioni possono essere eseguite dall’utilizzatore: l’utente può accendere, spegnere, scegliere le modalità, controllare la pressione, leggere i codici a display e richiedere assistenza; l’installatore deve occuparsi del montaggio, degli allacciamenti idraulici, gas, elettrici e fumari; il Centro Assistenza deve eseguire prima accensione, tarature, manutenzione tecnica, trasformazioni gas e interventi interni. Il manuale chiarisce fin dall’inizio che la corretta applicazione delle istruzioni è condizione essenziale per il buon funzionamento e per la piena rispondenza prestazionale della caldaia. Viene inoltre spiegato che il manuale è parte integrante del prodotto e deve accompagnare sempre l’apparecchio, anche in caso di cessione a un altro utilizzatore.
La prefazione insiste su sicurezza, responsabilità e corretta interpretazione delle avvertenze. Il testo usa tre livelli di segnalazione: pericolo, attenzione e avvertenza. Il pericolo riguarda situazioni che, se ignorate, possono causare lesioni gravi o morte; l’attenzione indica condizioni che possono provocare lesioni o seri danni alla caldaia; l’avvertenza segnala precauzioni necessarie per evitare danni all’apparecchio o a sue parti. Il manuale deve essere letto in funzione dell’attività da svolgere, perché l’installazione, l’uso e la manutenzione richiedono competenze diverse. La garanzia del costruttore è collegata all’uso conforme del prodotto, alle istruzioni contenute nel manuale e alle normali finalità di una caldaia dello stesso tipo. Radiant dichiara che le proprie caldaie sono costruite a regola d’arte, sono certificate CE e sono conformi alle principali norme e direttive applicabili agli apparecchi a gas, ai rendimenti, alla compatibilità elettromagnetica e alla bassa tensione. Il manuale presenta anche l’apparecchio come una piccola centrale termica autonoma, realizzata con materiali come rame, ottone e acciaio inox, collaudata e accompagnata da certificato di qualità.
La sezione per l’installatore specifica che la caldaia deve essere installata esclusivamente da personale qualificato. L’uso previsto è riscaldare acqua a temperatura inferiore a quella di ebollizione a pressione atmosferica; qualsiasi altro uso è considerato improprio e pericoloso. Prima dell’installazione l’installatore deve verificare che l’impianto di riscaldamento e la rete idrica siano compatibili con potenza e prestazioni dell’apparecchio, che il locale abbia ventilazione regolare quando necessaria, che il tipo di gas disponibile corrisponda a quello indicato sulla targa dati, che tubazioni e raccordi siano a tenuta, che non vi siano fughe di gas, che la messa a terra sia efficace e che l’impianto elettrico sia adeguato alla potenza assorbita. Il manuale raccomanda di usare solo accessori e kit originali Radiant, compresi quelli elettrici. Per il locale caldaia, viene ricordato che la presenza di più apparecchi dello stesso uso può far rientrare il locale nella disciplina delle centrali termiche se la portata termica complessiva supera determinate soglie; nel caso specifico, poiché la portata della R2K 24 è inferiore a 35 kW, il locale deve comunque rispettare le prescrizioni tecniche applicabili agli impianti domestici. Se la linea gas presenta giunzioni filettate, il locale deve essere ventilato con aperture idonee, così da favorire il ricambio d’aria e l’eventuale dispersione di fughe.
Il disimballo viene trattato come una fase da svolgere con cura. La caldaia dovrebbe essere disimballata poco prima dell’installazione, perché una conservazione scorretta può danneggiarla. Gli imballaggi, come cartone, legno, chiodi, graffe, sacchetti di plastica e polistirolo, non devono essere lasciati alla portata dei bambini e devono essere smaltiti in modo differenziato. Il manuale illustra anche le dimensioni e la dima di fissaggio. La caldaia ha ingombro di circa 642 mm di altezza, 410 mm di larghezza e 307 mm di profondità. La dima consente di predisporre gli attacchi prima di appendere l’apparecchio e identifica i collegamenti principali: ritorno riscaldamento, uscita acqua calda, gas, entrata acqua fredda e mandata riscaldamento. La caldaia deve essere installata su una parete verticale e solida, capace di sostenerne il peso. Devono essere rispettati spazi tecnici minimi per permettere l’accesso interno durante la manutenzione: il manuale indica distanze laterali, superiori, inferiori e frontali, e spiega che una corretta posa deve essere verificata con la livella. Questo controllo è importante non solo per l’estetica, ma anche per favorire lo scarico della condensa, elemento centrale nelle caldaie a condensazione.
L’allacciamento idraulico richiede molte precauzioni. Il manuale vieta di usare le tubazioni idriche o di riscaldamento come presa di terra dell’impianto elettrico. Per non compromettere la garanzia e il buon funzionamento, raccomanda un lavaggio dell’impianto, possibilmente a caldo, con prodotti specifici per eliminare impurità provenienti da tubazioni e radiatori. Questa indicazione è particolarmente rilevante negli impianti nuovi o ristrutturati, dove residui di lavorazione, fanghi, ossidi o materiali solidi possono danneggiare lo scambiatore e il circolatore. Se la caldaia è installata più in basso rispetto ai terminali, come radiatori o ventilconvettori, è consigliato montare rubinetti di intercettazione sui circuiti riscaldamento e sanitario, così da agevolare la manutenzione e consentire lo svuotamento della sola caldaia. Durante i collegamenti bisogna evitare torsioni e correzioni forzate di fuori asse, perché possono danneggiare raccordi e provocare perdite o usura precoce. Il manuale sconsiglia anche tubazioni troppo piccole, gomiti a piccolo raggio e forti riduzioni di sezione, perché possono generare vibrazioni, rumori e cattiva circolazione.
Per il circuito sanitario, l’acqua non dovrebbe avere durezza superiore a 15 gradi francesi, altrimenti aumenta il rischio di incrostazioni calcaree e danni allo scambiatore sanitario. Il manuale consiglia di controllare la qualità dell’acqua e di installare dispositivi di trattamento quando necessario. La pressione dell’acqua fredda in ingresso deve essere compresa fra 0,5 e 6 bar; se è superiore, serve un riduttore di pressione a monte della caldaia. La pulizia dello scambiatore sanitario dipende dalla durezza dell’acqua e dalla presenza di residui solidi o impurità. Per il circuito di riscaldamento, l’acqua deve essere trattata secondo la normativa vigente, soprattutto quando vi siano frequenti reintegri o svuotamenti parziali o totali. Gli scarichi di sicurezza della caldaia devono essere collegati a un imbuto di scarico, perché il costruttore non risponde di eventuali allagamenti dovuti all’apertura della valvola di sicurezza in caso di sovrapressione.
Il riempimento dell’impianto viene descritto con una procedura precisa. Bisogna usare solo acqua di rubinetto pulita. Se si aggiungono agenti chimici, come glicole etilenico, è necessario installare un disgiuntore idraulico sul sistema di carico per separare il circuito di riscaldamento da quello sanitario. Prima di alimentare elettricamente la caldaia si controlla che il circolatore non sia bloccato, si allentano leggermente le valvole di sfogo aria, si apre il rubinetto di carico e si lascia uscire l’aria. Il manometro deve arrivare a 1,2 bar, poi il rubinetto di carico deve essere chiuso con cura. Il manuale prevede anche lo sfiato del circolatore e dei radiatori, con eventuale reintegro della pressione se dopo lo spurgo il valore cala. Un passaggio specifico riguarda il sifone raccogli condensa: prima dell’accensione deve essere riempito per tre quarti d’acqua, in modo da impedire il riflusso dei gas combusti attraverso il sifone. Il tubo flessibile di scarico condensa deve essere collegato a un sistema di smaltimento, e lo scarico nella rete fognaria è ammesso con sifone ispezionabile.
La protezione antigelo è presente sia nelle istruzioni per installatore sia nella parte utente. La scheda elettronica può avviare il bruciatore e riscaldare le parti interessate quando la temperatura scende sotto valori minimi. La protezione arriva fino a una temperatura esterna di circa -10 °C e si attiva quando l’acqua del riscaldamento scende sotto 5 °C, portandola fino a 30 °C. La funzione opera anche se il display mostra “OFF”, ma solo se la caldaia è alimentata elettricamente, il gas è aperto, la pressione dell’impianto è corretta e la caldaia non è in blocco. Per periodi lunghi di inutilizzo, il manuale consiglia di svuotare caldaia e impianto oppure, dove le temperature possono scendere oltre -10 °C, di usare liquido anticongelante idoneo e un kit di resistenze elettriche. Questa parte è importante perché molti utenti pensano che lo stato OFF equivalga a protezione completa; in realtà l’antigelo richiede alimentazione elettrica, gas disponibile e assenza di blocchi.
L’allacciamento gas deve rispettare norme e prescrizioni vigenti. Il manuale vieta l’uso di canapa, nastro in teflon o materiali simili per collegare l’attacco gas, imponendo una guarnizione a battuta di misura e materiale adeguati. Prima del collegamento bisogna verificare conformità della linea gas, sezione della tubazione, dispositivi di sicurezza, tenuta dell’impianto e corrispondenza fra gas disponibile e targa dati. Se il gas non corrisponde, serve una trasformazione gas eseguita da personale autorizzato. L’allacciamento elettrico richiede una messa a terra efficace secondo le norme di sicurezza e un’alimentazione a 230 V e 50 Hz tramite interruttore onnipolare con apertura dei contatti di almeno 3 mm. Il manuale specifica anche i colori dei conduttori: giallo-verde per terra, celeste per neutro e marrone per fase. Non è consentito alimentare la caldaia con adattatori, prese multiple o prolunghe. Fra gli optional collegabili ci sono sonda esterna, termostato ambiente e controllo remoto OpenTherm. Se si collega un controllo remoto, l’interfaccia utente a bordo scheda viene disabilitata e il display mostra un simbolo dedicato.
La parte sui raccordi fumari è centrale perché la R2K 24 è una caldaia a condensazione. Il manuale raccomanda accessori di fumisteria in polipropilene specifici per caldaie a condensazione e sconsiglia l’uso di componenti tradizionali non adatti. Il condotto fumi dovrebbe avere pendenza tale da favorire il ritorno della condensa verso la camera di combustione, progettata per raccoglierla e scaricarla. Il condotto di aspirazione aria deve invece evitare l’ingresso di acqua piovana, polvere o corpi estranei. Se lo scarico fumi è verticale, serve un sifone raccogli condensa alla base del condotto. Il manuale descrive varie configurazioni, fra cui B23P, B33, C13, C33, C43, C53, C63, C83 e C93. Le configurazioni distinguono aspirazione in ambiente, scarico esterno, scarico concentrico a parete o tetto, condotti separati, canne fumarie comuni o intubamenti verticali. Per gli apparecchi tipo B, il manuale richiama anche l’importanza della ventilazione dei locali, perché deve affluire aria sufficiente alla combustione e alla ventilazione dell’ambiente.
Per la prima accensione, la sezione Centro Assistenza spiega che bisogna verificare installazione, regolazione e funzionamento. Si controllano tenuta dell’impianto, tipo di gas, portata e pressioni gas, intervento del dispositivo di sicurezza in mancanza gas, alimentazione elettrica, messa a terra, corretto scarico fumi, scarico condensa, apertura delle saracinesche, assenza di prodotti combusti nell’impianto e assenza di liquidi o materiali infiammabili nelle vicinanze. Alla prima alimentazione elettrica, la caldaia avvia automaticamente un ciclo di sfiato impianto indicato dal codice F33, che dura 5 minuti alla prima accensione. Durante questa fase la pompa è azionata e l’accensione del bruciatore è disabilitata; il funzionamento normale è consentito solo al termine. Dopo ogni ripristino della pressione idrica, la caldaia esegue un ciclo di sfiato ridotto di 2 minuti, sempre segnalato da F33. Il manuale prevede inoltre la verifica e taratura della CO2, l’accesso ai parametri, una tabella parametri della scheda Digitech CS, il diagramma portata termica-frequenza elettroventilatore, i dati tecnici, gli schemi idraulici ed elettrici, l’accesso alla caldaia e alla scheda, lo svuotamento impianto, i codici di anomalia e la trasformazione del tipo gas.
La sezione utente spiega l’uso quotidiano tramite pannello comandi e display. Il pannello consente di selezionare modalità, regolare la temperatura del riscaldamento e dell’acqua sanitaria, visualizzare informazioni e interpretare icone. Le icone del display indicano lo stato dell’apparecchio, la presenza di richiesta riscaldamento o sanitario, la fiamma, eventuali anomalie, funzioni attive e valori visualizzati. Il menù informazioni permette di consultare dati di funzionamento utili, come temperature e altri parametri. L’accensione avviene alimentando la caldaia, aprendo il gas e selezionando la modalità desiderata. Le modalità di funzionamento includono generalmente condizioni come estate, inverno, solo riscaldamento e spento, con logica simile a molte caldaie combinate: in estate si privilegia la produzione di acqua calda sanitaria, in inverno sono disponibili sia riscaldamento sia sanitario, in solo riscaldamento viene esclusa la produzione sanitaria istantanea, mentre in OFF la caldaia resta inattiva salvo protezioni previste.
Il riempimento dell’impianto, nella parte utente, è spiegato in modo più semplice rispetto alla sezione installatore. Se la pressione idrica va ripristinata, l’utente deve aprire il rubinetto di carico e controllare sul manometro che la pressione raggiunga 1,2 bar. Al termine deve chiudere bene il rubinetto. Subito dopo il ripristino, la caldaia avvia automaticamente il ciclo di sfiato di 2 minuti con codice F33, e il normale funzionamento riprende solo alla fine. La sezione sui codici di anomalia spiega che eventuali problemi vengono segnalati sul display con codici specifici. Alcuni possono essere sbloccati dall’utente seguendo le istruzioni, mentre altri richiedono il Centro Assistenza. Il manuale contiene anche codici di funzioni attive, così da distinguere una vera anomalia da una condizione normale di funzionamento, come lo sfiato automatico. Viene descritta anche la funzione Fast H2O, pensata per migliorare la rapidità o il comfort nella disponibilità di acqua calda sanitaria, secondo la configurazione della caldaia.
La manutenzione deve essere eseguita periodicamente da personale qualificato. Il manuale separa chiaramente la pulizia esterna, che l’utente può fare sul rivestimento, dagli interventi tecnici interni, che richiedono competenza, ricambi idonei e verifiche di sicurezza. La pulizia del rivestimento deve essere eseguita senza prodotti aggressivi o abrasivi, evitando sostanze che potrebbero rovinare le superfici. Lo smaltimento finale deve rispettare le norme sui rifiuti e non deve avvenire come semplice rifiuto domestico indifferenziato. Nel complesso, il manuale della Radiant R2K 24 presenta una caldaia evoluta ma da gestire con rigore: installazione e taratura spettano a professionisti, l’utente deve controllare pressione, modalità, display e manutenzione programmata, mentre sicurezza, scarico condensa, fumisteria corretta, qualità dell’acqua e alimentazioni gas-elettrica sono le condizioni tecniche che determinano affidabilità, rendimento e durata dell’apparecchio.

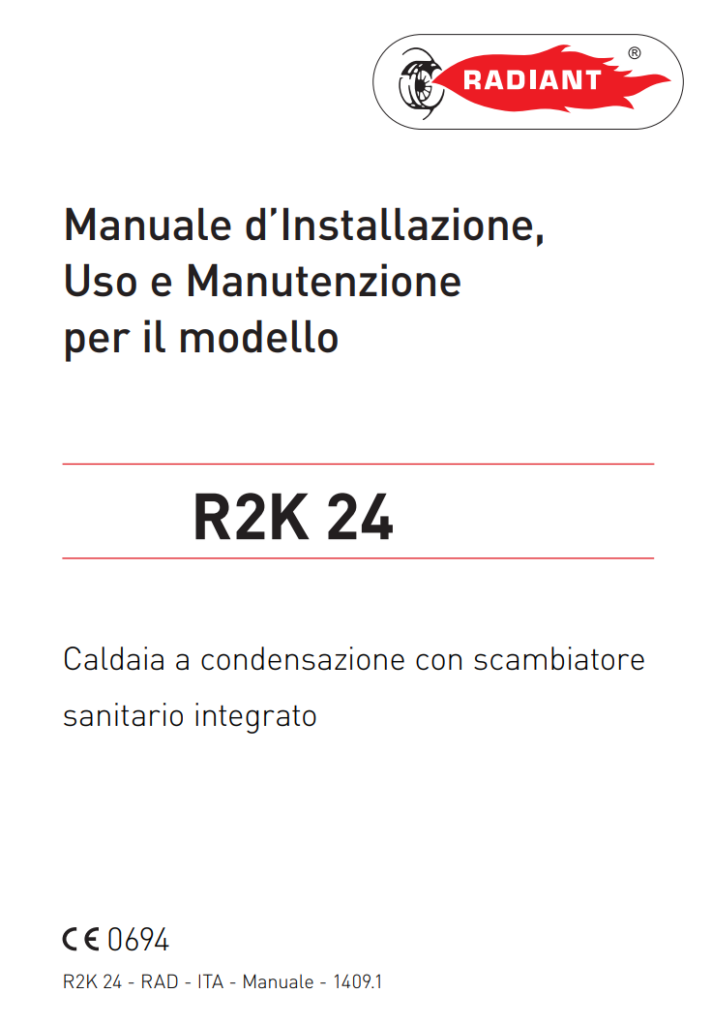

Manuale di Istruzioni Caldaia Radiant R2K 24 PDF
Se hai bisogno di consultare il manuale di istruzioni per la tua caldaia Radiant R2K 24, qui puoi trovare facilmente la versione in formato PDF pronta da scaricare. Il manuale contiene tutte le informazioni utili per l’installazione, l’uso corretto e la manutenzione dell’apparecchio, oltre a indicazioni dettagliate sulle funzioni e sulle procedure di sicurezza. Scaricando il documento potrai avere sempre a disposizione una risorsa affidabile da consultare in caso di dubbi o necessità.
